Este documento descreve equipamentos de proteção coletiva e individual utilizados em serviços com eletricidade. Apresenta EPCs como dispositivos de seccionamento, isolação elétrica, bloqueio e prevenção de quedas. Também descreve EPIs para proteger a cabeça, olhos, audição, respiração e membros do corpo. Reforça a importância do uso correto destes equipamentos para segurança durante serviços elétricos.

1. EQUIPAMENTOS DE
PROTEÇÃO COLETIVA E
INDIVIDUAL, UTILIZADOS EM
ELETRICIDADE.
(EPI´S e EPC´S)

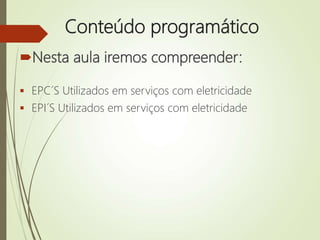

2. Conteúdo programático
Nesta aula iremos compreender:
 EPC´S Utilizados em serviços com eletricidade
 EPI´S Utilizados em serviços com eletricidade

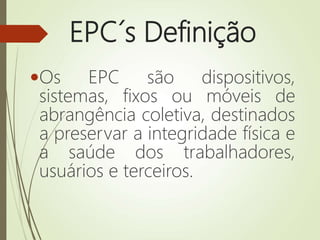

3. EPC´s Definição
Os EPC são dispositivos,
sistemas, fixos ou móveis de
abrangência coletiva, destinados
a preservar a integridade física e
a saúde dos trabalhadores,
usuários e terceiros.

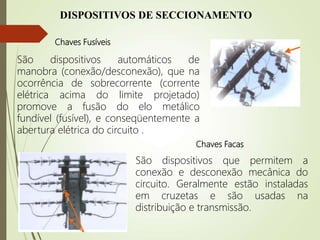

4. DISPOSITIVOS DE SECCIONAMENTO
Chaves Fusíveis
São dispositivos automáticos de
manobra (conexão/desconexão), que na
ocorrência de sobrecorrente (corrente
elétrica acima do limite projetado)
promove a fusão do elo metálico
fundível (fusível), e conseqüentemente a
abertura elétrica do circuito .
Chaves Facas
São dispositivos que permitem a
conexão e desconexão mecânica do
circuito. Geralmente estão instaladas
em cruzetas e são usadas na
distribuição e transmissão.

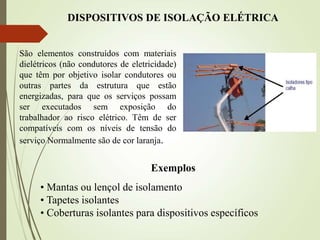

5. DISPOSITIVOS DE ISOLAÇÃO ELÉTRICA
São elementos construídos com materiais
dielétricos (não condutores de eletricidade)
que têm por objetivo isolar condutores ou
outras partes da estrutura que estão
energizadas, para que os serviços possam
ser executados sem exposição do
trabalhador ao risco elétrico. Têm de ser
compatíveis com os níveis de tensão do
serviço Normalmente são de cor laranja.
Exemplos
• Mantas ou lençol de isolamento
• Tapetes isolantes
• Coberturas isolantes para dispositivos específicos

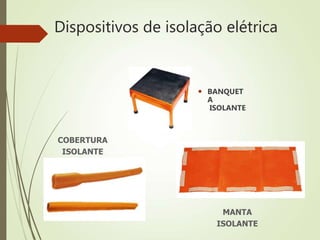

6. Dispositivos de isolação elétrica
 BANQUET
A
ISOLANTE
MANTA
ISOLANTE
COBERTURA
ISOLANTE

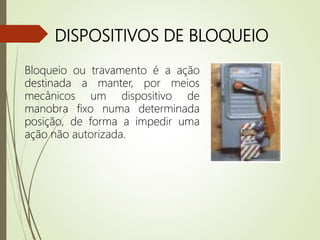

7. DISPOSITIVOS DE BLOQUEIO
Bloqueio ou travamento é a ação
destinada a manter, por meios
mecânicos um dispositivo de
manobra fixo numa determinada
posição, de forma a impedir uma
ação não autorizada.

8. DISPOSITIVOS CONTRA QUEDA DE ALTURA
Cestas Aéreas
• Plataformas para degraus de escada
• Grua, “munck”, guindaste
• Extensão isolante para grua
• Plataformas e gaiolas
• Andaime isolante simplesmente apoiado.
Gancho de escalada

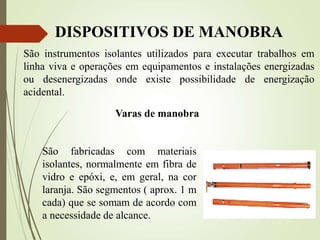

9. DISPOSITIVOS DE MANOBRA
São instrumentos isolantes utilizados para executar trabalhos em
linha viva e operações em equipamentos e instalações energizadas
ou desenergizadas onde existe possibilidade de energização
acidental.
Varas de manobra
São fabricadas com materiais
isolantes, normalmente em fibra de
vidro e epóxi, e, em geral, na cor
laranja. São segmentos ( aprox. 1 m
cada) que se somam de acordo com
a necessidade de alcance.

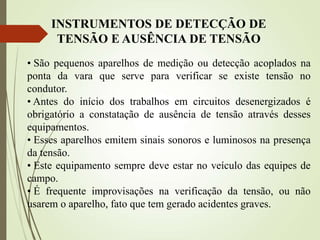

10. INSTRUMENTOS DE DETECÇÃO DE
TENSÃO E AUSÊNCIA DE TENSÃO
• São pequenos aparelhos de medição ou detecção acoplados na
ponta da vara que serve para verificar se existe tensão no
condutor.
• Antes do início dos trabalhos em circuitos desenergizados é
obrigatório a constatação de ausência de tensão através desses
equipamentos.
• Esses aparelhos emitem sinais sonoros e luminosos na presença
da tensão.
• Este equipamento sempre deve estar no veículo das equipes de
campo.
• É frequente improvisações na verificação da tensão, ou não
usarem o aparelho, fato que tem gerado acidentes graves.

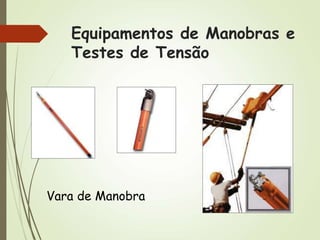

11. Equipamentos de Manobras e
Testes de Tensão
Vara de Manobra

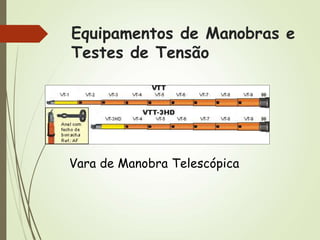

12. Equipamentos de Manobras e
Testes de Tensão
Vara de Manobra Telescópica

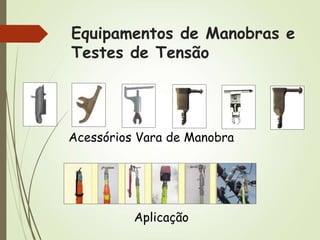

13. Equipamentos de Manobras e
Testes de Tensão
Acessórios Vara de Manobra
Aplicação

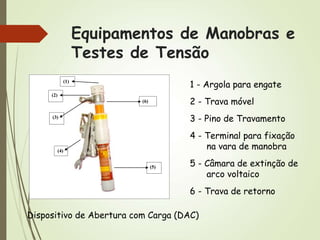

14. Equipamentos de Manobras e
Testes de Tensão
(1)
(6)
(5)
(2)
(3)
(4)
1 - Argola para engate
2 - Trava móvel
3 - Pino de Travamento
4 - Terminal para fixação
na vara de manobra
5 - Câmara de extinção de
arco voltaico
6 - Trava de retorno
Dispositivo de Abertura com Carga (DAC)

15. Equipamentos de Manobras e
Testes de Tensão
Testador de Tensão
até
800 kV (por
aproximação)
Detector de Fases
Detector de tensão
por contato
Inflador de Luvas
Teste de Luvas
de Borracha

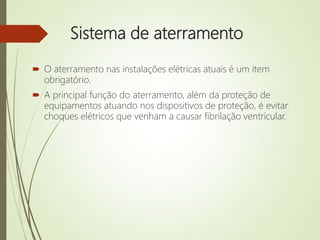

16. Sistema de aterramento
 O aterramento nas instalações elétricas atuais é um item
obrigatório.
 A principal função do aterramento, além da proteção de
equipamentos atuando nos dispositivos de proteção, é evitar
choques elétricos que venham a causar fibrilação ventricular.

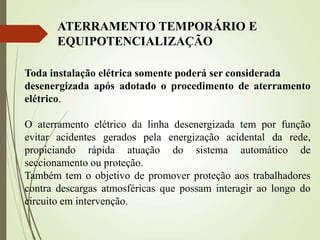

17. Toda instalação elétrica somente poderá ser considerada
desenergizada após adotado o procedimento de aterramento
elétrico.
O aterramento elétrico da linha desenergizada tem por função
evitar acidentes gerados pela energização acidental da rede,
propiciando rápida atuação do sistema automático de
seccionamento ou proteção.
Também tem o objetivo de promover proteção aos trabalhadores
contra descargas atmosféricas que possam interagir ao longo do
circuito em intervenção.
ATERRAMENTO TEMPORÁRIO E
EQUIPOTENCIALIZAÇÃO

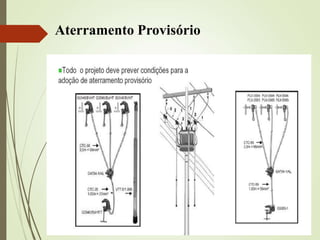

18. Aterramento Provisório

19. Aterramento provisório de linha aéreas e cubículo

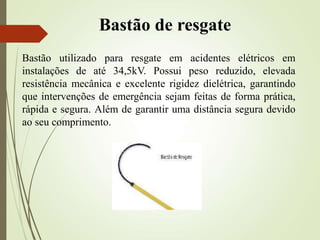

20. Bastão de resgate
Bastão utilizado para resgate em acidentes elétricos em
instalações de até 34,5kV. Possui peso reduzido, elevada
resistência mecânica e excelente rigidez dielétrica, garantindo
que intervenções de emergência sejam feitas de forma prática,
rápida e segura. Além de garantir uma distância segura devido
ao seu comprimento.

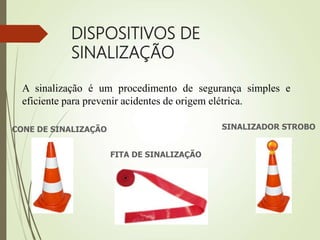

21. DISPOSITIVOS DE
SINALIZAÇÃO
CONE DE SINALIZAÇÃO
FITA DE SINALIZAÇÃO
A sinalização é um procedimento de segurança simples e
eficiente para prevenir acidentes de origem elétrica.
SINALIZADOR STROBO

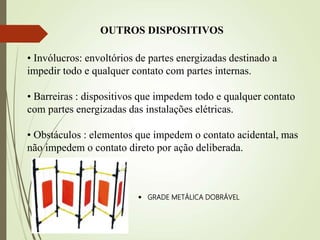

22. • Invólucros: envoltórios de partes energizadas destinado a
impedir todo e qualquer contato com partes internas.
• Barreiras : dispositivos que impedem todo e qualquer contato
com partes energizadas das instalações elétricas.
• Obstáculos : elementos que impedem o contato acidental, mas
não impedem o contato direto por ação deliberada.
OUTROS DISPOSITIVOS
 GRADE METÁLICA DOBRÁVEL

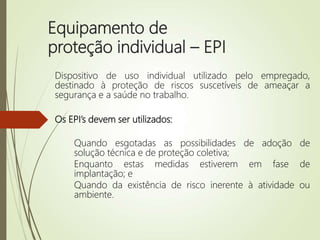

23. Equipamento de
proteção individual – EPI
Dispositivo de uso individual utilizado pelo empregado,
destinado à proteção de riscos suscetíveis de ameaçar a
segurança e a saúde no trabalho.
Os EPI’s devem ser utilizados:
Quando esgotadas as possibilidades de adoção de
solução técnica e de proteção coletiva;
Enquanto estas medidas estiverem em fase de
implantação; e
Quando da existência de risco inerente à atividade ou
ambiente.

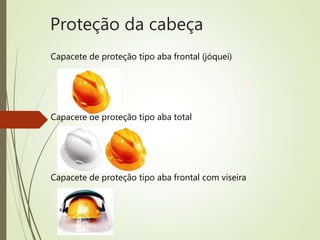

24. Proteção da cabeça
Capacete de proteção tipo aba frontal (jóquei)
Capacete de proteção tipo aba total
Capacete de proteção tipo aba frontal com viseira

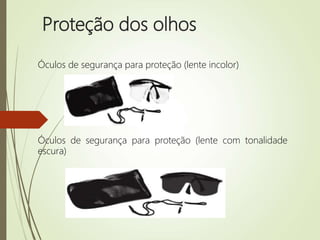

25. Proteção dos olhos
Óculos de segurança para proteção (lente incolor)
Óculos de segurança para proteção (lente com tonalidade
escura)

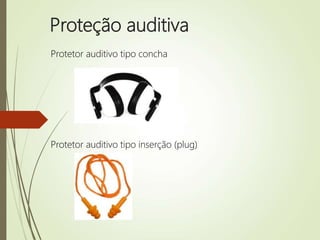

26. Proteção auditiva
Protetor auditivo tipo concha
Protetor auditivo tipo inserção (plug)

27. Proteção respiratória
Respirador purificador de ar (descartável)
Respirador purificador de ar (com filtro)
Respirador de adução de ar (máscara autônoma)

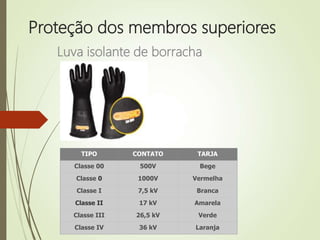

28. Proteção dos membros superiores
Luva isolante de borracha
TIPO CONTATO TARJA
Classe 00 500V Bege
Classe 0 1000V Vermelha
Classe I 7,5 kV Branca
Classe II 17 kV Amarela
Classe III 26,5 kV Verde
Classe IV 36 kV Laranja

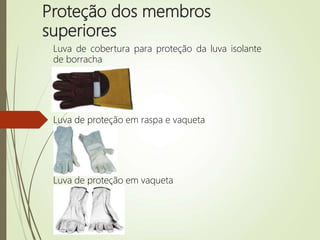

29. Proteção dos membros
superiores
Luva de cobertura para proteção da luva isolante
de borracha
Luva de proteção em raspa e vaqueta
Luva de proteção em vaqueta

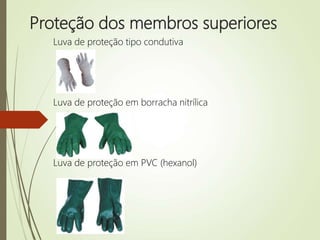

30. Proteção dos membros superiores
Luva de proteção tipo condutiva
Luva de proteção em borracha nitrílica
Luva de proteção em PVC (hexanol)

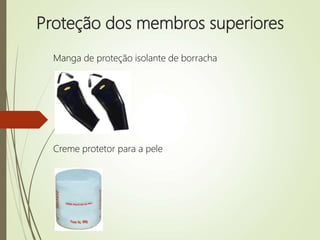

31. Proteção dos membros superiores
Manga de proteção isolante de borracha
Creme protetor para a pele

32. Proteção dos membros inferiores
Calçado de proteção tipo botina de couro
Calçado de proteção tipo bota de couro (cano
médio)
Calçado de proteção tipo bota de couro (cano
longo)

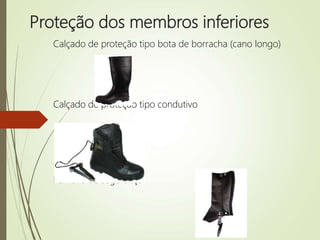

33. Proteção dos membros inferiores
Calçado de proteção tipo bota de borracha (cano longo)
Calçado de proteção tipo condutivo
Perneira de segurança

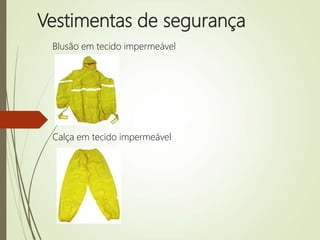

34. Vestimentas de segurança
Blusão em tecido impermeável
Calça em tecido impermeável

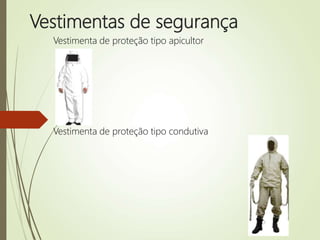

35. Vestimentas de segurança
Vestimenta de proteção tipo apicultor
Vestimenta de proteção tipo condutiva

36. Sinalização
Colete de sinalização refletivo
Colete salva-vidas (aquático)

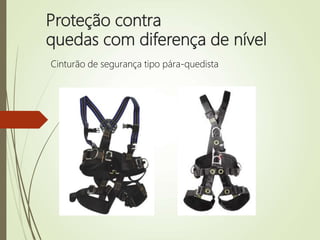

37. Proteção contra
quedas com diferença de nível
Cinturão de segurança tipo pára-quedista

38. Proteção contra
quedas com diferença de
nível
Talabarte de segurança tipo regulável
Talabarte de segurança tipo Y com absorvedor de
energia

39. Proteção contra
quedas com diferença de nível
Dispositivo trava-quedas

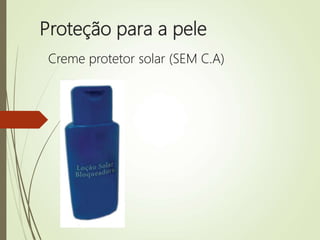

40. Proteção para a pele
Creme protetor solar (SEM C.A)

41. Vídeo ilustrativo em segurança nas
instalações elétricas e uso de epi´s e
epc´s.
https://www.youtube.com/watch?v=3T9myY-kR7E
