1. NR10/SEP
Segurança em instalações e
serviços com eletricidade

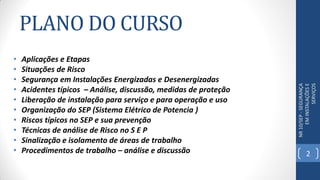

2. PLANO DO CURSO
• Aplicações e Etapas
• Situações de Risco
• Segurança em Instalações Energizadas e Desenergizadas
• Acidentes típicos – Análise, discussão, medidas de proteção
• Liberação de instalação para serviço e para operação e uso
• Organização do SEP (Sistema Elétrico de Potencia )
• Riscos típicos no SEP e sua prevenção
• Técnicas de análise de Risco no S E P
• Sinalização e isolamento de áreas de trabalho
• Procedimentos de trabalho – análise e discussão
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
2

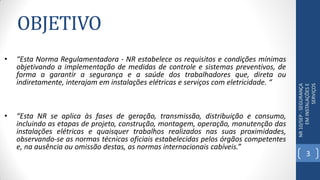

3. OBJETIVO
• “Esta Norma Regulamentadora - NR estabelece os requisitos e condições mínimas
objetivando a implementação de medidas de controle e sistemas preventivos, de
forma a garantir a segurança e a saúde dos trabalhadores que, direta ou
indiretamente, interajam em instalações elétricas e serviços com eletricidade. “
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
• “Esta NR se aplica às fases de geração, transmissão, distribuição e consumo,
incluindo as etapas de projeto, construção, montagem, operação, manutenção das
instalações elétricas e quaisquer trabalhos realizados nas suas proximidades,
observando-se as normas técnicas oficiais estabelecidas pelos órgãos competentes
e, na ausência ou omissão destas, as normas internacionais cabíveis.”
3

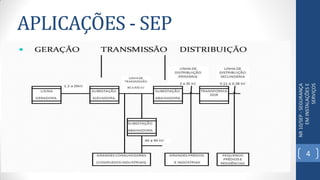

4. APLICAÇÕES - SEP
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
4

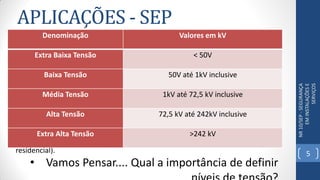

5. APLICAÇÕES - SEP
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Normalmente as fontes de energia elétrica
ditas convencionais são as usinas hidrelétricas
de grande porte (com potência acima de 30
MW)
Junto às usinas, subestações elevadoras e
abaixadoras transformam a energia para um
nível de tensão adequado, o qual é função da
potência a transportar e às distâncias
envolvidasDistribuição é a rede que interliga a
transmissão (ou subtransmissão) aos pontos
de consumo sendo subdividida em distribuição
primária (nível de média tensão - MT) ou
distribuição secundária (nível de uso
residencial).
Denominação Valores em kV
Extra Baixa Tensão < 50V
Baixa Tensão 50V até 1kV inclusive
Média Tensão 1kV até 72,5 kV inclusive
Alta Tensão 72,5 kV até 242kV inclusive
Extra Alta Tensão >242 kV
• Vamos Pensar.... Qual a importância de definir
5

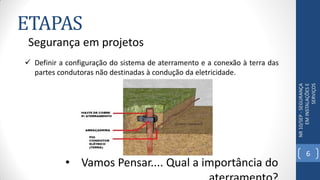

6. ETAPAS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Segurança em projetos
 Definir a configuração do sistema de aterramento e a conexão à terra das
partes condutoras não destinadas à condução da eletricidade.
• Vamos Pensar.... Qual a importância do
6

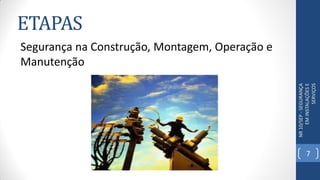

7. ETAPAS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Segurança na Construção, Montagem, Operação e
Manutenção
7

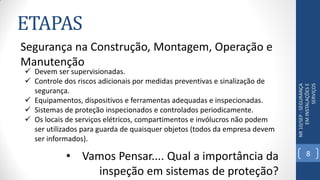

8. ETAPAS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Segurança na Construção, Montagem, Operação e
Manutenção
 Devem ser supervisionadas.
 Controle dos riscos adicionais por medidas preventivas e sinalização de
segurança.
 Equipamentos, dispositivos e ferramentas adequadas e inspecionadas.
 Sistemas de proteção inspecionados e controlados periodicamente.
 Os locais de serviços elétricos, compartimentos e invólucros não podem
ser utilizados para guarda de quaisquer objetos (todos da empresa devem
ser informados).
• Vamos Pensar.... Qual a importância da
inspeção em sistemas de proteção?
8

9. NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
• Vamos Pensar.... Quais são os riscos de origem
SITUAÇÕES DE RISCO
• “Em todas as intervenções em instalações elétricas devem ser adotadas medidas preventivas de
controle do risco elétrico e de outros riscos adicionais, mediante técnicas de análise de risco, de
forma a garantir a segurança e a saúde no trabalho.”
9

10. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

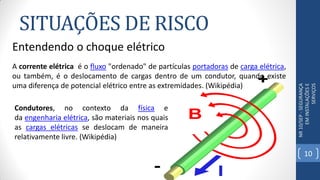

Entendendo o choque elétrico
A corrente elétrica é o fluxo "ordenado" de partículas portadoras de carga elétrica,
ou também, é o deslocamento de cargas dentro de um condutor, quando existe
uma diferença de potencial elétrico entre as extremidades. (Wikipédia)
Condutores, no contexto da física e
da engenharia elétrica, são materiais nos quais
as cargas elétricas se deslocam de maneira
relativamente livre. (Wikipédia)
10

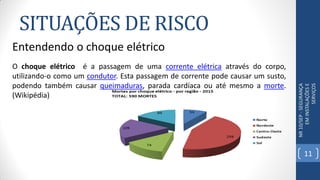

11. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Entendendo o choque elétrico
O choque elétrico é a passagem de uma corrente elétrica através do corpo,
utilizando-o como um condutor. Esta passagem de corrente pode causar um susto,
podendo também causar queimaduras, parada cardíaca ou até mesmo a morte.
(Wikipédia)
11

12. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

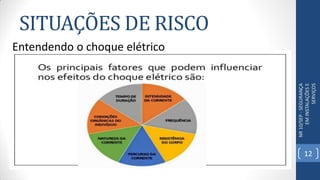

Entendendo o choque elétrico
12

13. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Entendendo o choque elétrico
13

14. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Entendendo o choque elétrico
Podemos definir o corpo humano como um circuito elétrico formado por fontes de
alimentação e resistências
http://biofisicadesistemas.blogspot.com.br/2015_07_01_archive.html
14

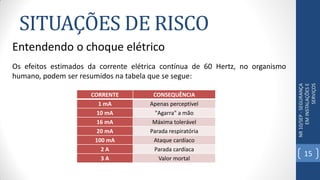

15. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Entendendo o choque elétrico
Os efeitos estimados da corrente elétrica contínua de 60 Hertz, no organismo
humano, podem ser resumidos na tabela que se segue:
CORRENTE CONSEQUÊNCIA
1 mA Apenas perceptível
10 mA "Agarra" a mão
16 mA Máxima tolerável
20 mA Parada respiratória
100 mA Ataque cardíaco
2 A Parada cardíaca
3 A Valor mortal
15

16. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
16

17. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

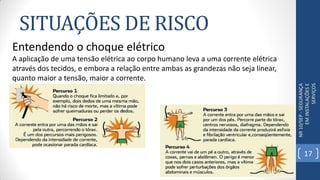

Entendendo o choque elétrico
A aplicação de uma tensão elétrica ao corpo humano leva a uma corrente elétrica
através dos tecidos, e embora a relação entre ambas as grandezas não seja linear,
quanto maior a tensão, maior a corrente.
17

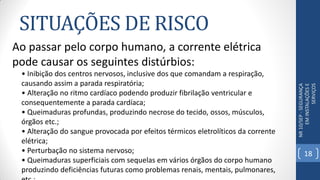

18. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Ao passar pelo corpo humano, a corrente elétrica
pode causar os seguintes distúrbios:
• Inibição dos centros nervosos, inclusive dos que comandam a respiração,
causando assim a parada respiratória;
• Alteração no ritmo cardíaco podendo produzir fibrilação ventricular e
consequentemente a parada cardíaca;
• Queimaduras profundas, produzindo necrose do tecido, ossos, músculos,
órgãos etc.;
• Alteração do sangue provocada por efeitos térmicos eletrolíticos da corrente
elétrica;
• Perturbação no sistema nervoso;
• Queimaduras superficiais com sequelas em vários órgãos do corpo humano
produzindo deficiências futuras como problemas renais, mentais, pulmonares,
18

19. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Entendendo o choque elétrico
19

20. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

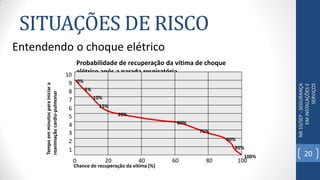

Entendendo o choque elétricoTempoemminutosparainiciara
reanimaçãocardio-pulmonar
Probabilidade de recuperação da vítima de choque
elétrico após a parada respiratória
0
Chance de recuperação da vítima (%)
20 40 60 80 100
1
2
3
4
5
6
7
8
9
10
0%
5%
10%
15%
25%
60%
75%
90%
95%
100% 20

21. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Arco Elétrico
Dentre os riscos oferecidos pela eletricidade, o arco elétrico destaca-se como um
dos mais danosos aos trabalhadores.
“Por liberar uma grande quantidade de energia em um curto espaço de tempo, o
arco elétrico passou a fazer parte do grupo dos principais riscos envolvendo
eletricidade, juntamente com o choque elétrico.” (A natureza e os riscos do arco elétrico - Por Alan Rômulo
Silva Queiroz e Eduardo César Senger)
• Vamos Pensar.... Existe diferença entre choque
21

22. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Arco Elétrico
22

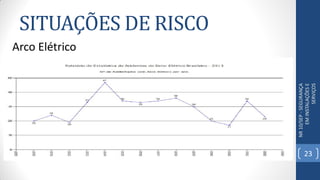

23. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Arco Elétrico
23

24. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Campo Eletromagnético
O campo eletromagnético é um fenômeno que envolve o campo elétrico e o campo
magnético variando no tempo.
A maior preocupação quanto a este fenômeno é o fato de que quando a corrente
elétrica circula por um condutor, ela induz uma corrente elétrica nos condutores
próximos. Em função disso pode haver circulação de corrente em um circuito
desenergizado, caso ele esteja próximo de um circuito energizado.
• Vamos Pensar.... Como
ocorre a presença de
uma corrente elétrica?
24

25. SITUAÇÕES DE RISCO
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

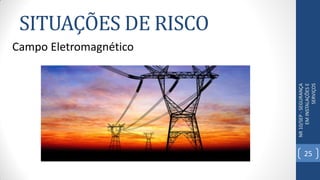

Campo Eletromagnético
25

26. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

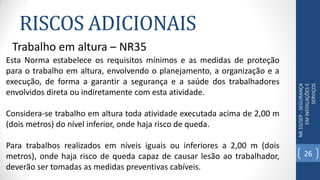

Trabalho em altura – NR35
Esta Norma estabelece os requisitos mínimos e as medidas de proteção
para o trabalho em altura, envolvendo o planejamento, a organização e a
execução, de forma a garantir a segurança e a saúde dos trabalhadores
envolvidos direta ou indiretamente com esta atividade.
Considera-se trabalho em altura toda atividade executada acima de 2,00 m
(dois metros) do nível inferior, onde haja risco de queda.
Para trabalhos realizados em níveis iguais ou inferiores a 2,00 m (dois
metros), onde haja risco de queda capaz de causar lesão ao trabalhador,
deverão ser tomadas as medidas preventivas cabíveis.
26

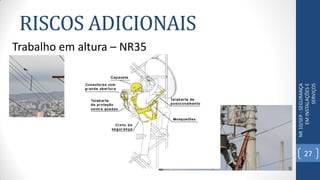

27. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Trabalho em altura – NR35
27

28. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Trabalho em altura – NR35
• Vamos Pensar.... Quais as ações deveriam ter
28

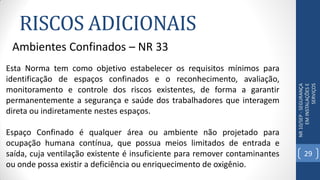

29. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Ambientes Confinados – NR 33
Esta Norma tem como objetivo estabelecer os requisitos mínimos para
identificação de espaços confinados e o reconhecimento, avaliação,
monitoramento e controle dos riscos existentes, de forma a garantir
permanentemente a segurança e saúde dos trabalhadores que interagem
direta ou indiretamente nestes espaços.
Espaço Confinado é qualquer área ou ambiente não projetado para
ocupação humana contínua, que possua meios limitados de entrada e
saída, cuja ventilação existente é insuficiente para remover contaminantes
ou onde possa existir a deficiência ou enriquecimento de oxigênio.
29

30. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

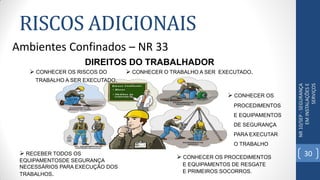

Ambientes Confinados – NR 33
 CONHECER OS PROCEDIMENTOS
E EQUIPAMENTOS DE RESGATE
E PRIMEIROS SOCORROS.
 RECEBER TODOS OS
EQUIPAMENTOSDE SEGURANÇA
NECESSÁRIOS PARA EXECUÇÃO DOS
TRABALHOS.
 CONHECER O TRABALHO A SER EXECUTADO.
 CONHECER OS
PROCEDIMENTOS
E EQUIPAMENTOS
DE SEGURANÇA
PARA EXECUTAR
O TRABALHO
DIREITOS DO TRABALHADOR
 CONHECER OS RISCOS DO
TRABALHO A SER EXECUTADO.
30

31. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Ambientes Confinados – NR 33
DEVERES DO TRABALHADOR:
 PARTICIPAR DOS TREINAMENTOS E
SEGUIR AS INFORMAÇÕES DE SEGURANÇA.
 USAR OS EQUIPAMENTOS
DE PROTEÇÃO
FORNECIDOS.
 COMUNICAR RISCOS. EXAMES MÉDICOS.
31

32. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Ambientes Confinados – NR 33
• Vamos Pensar.... Qual a principal lição tiramos
de ambientes confinados?
32

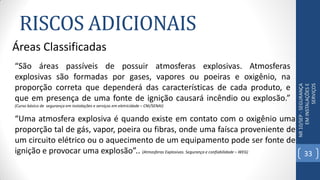

33. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Áreas Classificadas
“Uma atmosfera explosiva é quando existe em contato com o oxigênio uma
proporção tal de gás, vapor, poeira ou fibras, onde uma faísca proveniente de
um circuito elétrico ou o aquecimento de um equipamento pode ser fonte de
ignição e provocar uma explosão”.. (Atmosferas Explosivas. Segurança e confiabilidade – WEG)
“São áreas passíveis de possuir atmosferas explosivas. Atmosferas
explosivas são formadas por gases, vapores ou poeiras e oxigênio, na
proporção correta que dependerá das características de cada produto, e
que em presença de uma fonte de ignição causará incêndio ou explosão.”
(Curso básico de segurança em instalações e serviços em eletricidade – CNI/SENAI)
33

34. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Áreas Classificadas

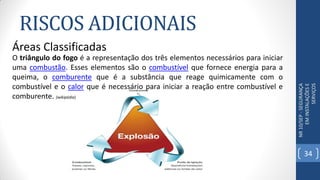

O triângulo do fogo é a representação dos três elementos necessários para iniciar
uma combustão. Esses elementos são o combustível que fornece energia para a
queima, o comburente que é a substância que reage quimicamente com o
combustível e o calor que é necessário para iniciar a reação entre combustível e
comburente. (wikipédia)
34

35. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

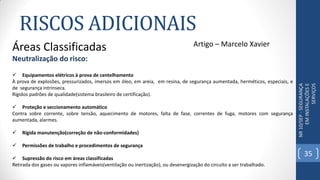

Áreas Classificadas
Neutralização do risco:
 Equipamentos elétricos à prova de centelhamento
À prova de explosões, pressurizados, imersos em óleo, em areia, em resina, de segurança aumentada, herméticos, especiais, e
de segurança intrínseca.
Rígidos padrões de qualidade(sistema brasileiro de certificação).
 Proteção e seccionamento automático
Contra sobre corrente, sobre tensão, aquecimento de motores, falta de fase, correntes de fuga, motores com segurança
aumentada, alarmes.
 Rígida manutenção(correção de não-conformidades)
 Permissões de trabalho e procedimentos de segurança
 Supressão do risco em áreas classificadas
Retirada dos gases ou vapores inflamáveis(ventilação ou inertização), ou desenergização do circuito a ser trabalhado.
35
Artigo – Marcelo Xavier

36. DINÂMICA
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Saber ou não saber...Eis a questão!!!!
Objetivos – Exercitar leitura e interpretação de informações no mundo
corporativo
Tamanho do grupo – grupos formados inicialmente
Procedimento – será entregue a cada participante o artigo “Motores
Elétricos em Atmosfera Explosiva - Zona 21 ( Marcelo Xavier)” onde cada
grupo deverá extrair da melhor forma possível a informação condizente ao
estudo sobre riscos adicionais. Ao final da leitura o grupo divulgará o que
entendeu ligado à teoria apresentada.
Resultados pretendidos – Absorção do conhecimento
36

37. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

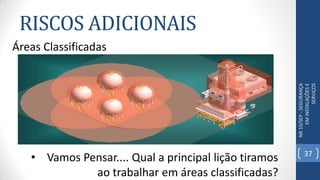

Áreas Classificadas
• Vamos Pensar.... Qual a principal lição tiramos
ao trabalhar em áreas classificadas?
37

38. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

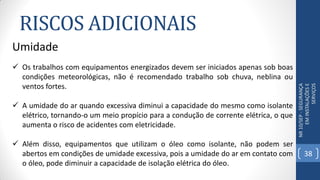

Umidade
 Os trabalhos com equipamentos energizados devem ser iniciados apenas sob boas
condições meteorológicas, não é recomendado trabalho sob chuva, neblina ou
ventos fortes.
 A umidade do ar quando excessiva diminui a capacidade do mesmo como isolante
elétrico, tornando-o um meio propício para a condução de corrente elétrica, o que
aumenta o risco de acidentes com eletricidade.
 Além disso, equipamentos que utilizam o óleo como isolante, não podem ser
abertos em condições de umidade excessiva, pois a umidade do ar em contato com
o óleo, pode diminuir a capacidade de isolação elétrica do óleo.
38

39. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

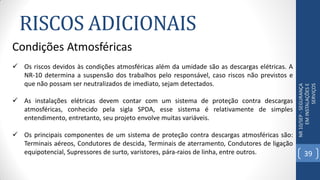

Condições Atmosféricas
 Os riscos devidos às condições atmosféricas além da umidade são as descargas elétricas. A
NR-10 determina a suspensão dos trabalhos pelo responsável, caso riscos não previstos e
que não possam ser neutralizados de imediato, sejam detectados.
 As instalações elétricas devem contar com um sistema de proteção contra descargas
atmosféricas, conhecido pela sigla SPDA, esse sistema é relativamente de simples
entendimento, entretanto, seu projeto envolve muitas variáveis.
 Os principais componentes de um sistema de proteção contra descargas atmosféricas são:
Terminais aéreos, Condutores de descida, Terminais de aterramento, Condutores de ligação
equipotencial, Supressores de surto, varistores, pára-raios de linha, entre outros. 39

40. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

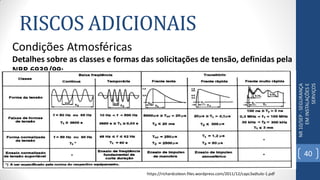

Condições Atmosféricas
Detalhes sobre as classes e formas das solicitações de tensão, definidas pela
NBR 6939/99:
https://richardcoleon.files.wordpress.com/2011/12/capc3adtulo-1.pdf
40

41. RISCOS ADICIONAIS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

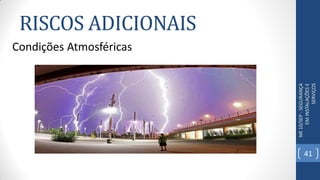

Condições Atmosféricas
41

42. ANÁLISE DE RISCOS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Riscos
 Risco é um substantivo masculino que dependendo do contexto pode ter
diferentes acepções.
42

43. ANÁLISE DE RISCOS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

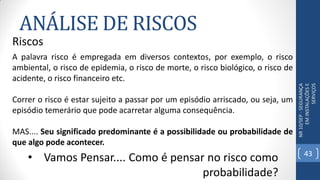

Riscos
A palavra risco é empregada em diversos contextos, por exemplo, o risco
ambiental, o risco de epidemia, o risco de morte, o risco biológico, o risco de
acidente, o risco financeiro etc.
Correr o risco é estar sujeito a passar por um episódio arriscado, ou seja, um
episódio temerário que pode acarretar alguma consequência.
MAS.... Seu significado predominante é a possibilidade ou probabilidade de
que algo pode acontecer.
• Vamos Pensar.... Como é pensar no risco como
probabilidade?
43

44. ANÁLISE DE RISCOS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

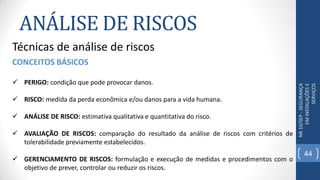

Técnicas de análise de riscos
CONCEITOS BÁSICOS
 PERIGO: condição que pode provocar danos.
 RISCO: medida da perda econômica e/ou danos para a vida humana.
 ANÁLISE DE RISCO: estimativa qualitativa e quantitativa do risco.
 AVALIAÇÃO DE RISCOS: comparação do resultado da análise de riscos com critérios de
tolerabilidade previamente estabelecidos.
 GERENCIAMENTO DE RISCOS: formulação e execução de medidas e procedimentos com o
objetivo de prever, controlar ou reduzir os riscos.
44

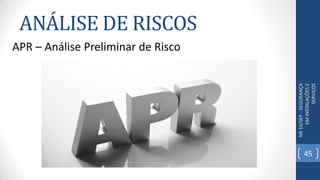

45. ANÁLISE DE RISCOS
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
APR – Análise Preliminar de Risco
45

46. MEDIDAS DE CONTROLE
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Desenergização
Para serem consideradas desenergizadas e liberadas para o trabalho, é
necessário que os processos sejam respeitados e realizados em ordem assim
descritas (10.5.1 – item da norma):
1. Seccionamento
2. Impedimento de reenergização
3. Constatação da ausência de tensão
4. Instalação de aterramento temporário com equipotencialização dos
condutores dos circuitos
5. Proteção dos elementos energizados existentes na zona controlada
6. Instalação da sinalização de impedimento de reenergização
46

47. MEDIDAS DE CONTROLE
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

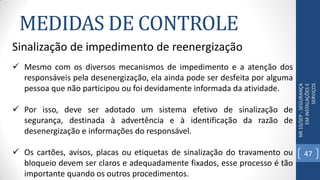

Sinalização de impedimento de reenergização
 Mesmo com os diversos mecanismos de impedimento e a atenção dos
responsáveis pela desenergização, ela ainda pode ser desfeita por alguma
pessoa que não participou ou foi devidamente informada da atividade.
 Por isso, deve ser adotado um sistema efetivo de sinalização de
segurança, destinada à advertência e à identificação da razão de
desenergização e informações do responsável.
 Os cartões, avisos, placas ou etiquetas de sinalização do travamento ou
bloqueio devem ser claros e adequadamente fixados, esse processo é tão
importante quando os outros procedimentos.
47

48. MEDIDAS DE CONTROLE
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

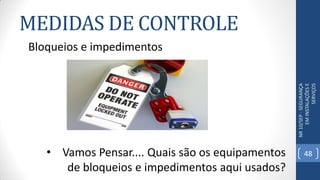

Bloqueios e impedimentos
• Vamos Pensar.... Quais são os equipamentos
de bloqueios e impedimentos aqui usados?
48

49. MEDIDAS DE CONTROLE
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Segurança em Instalações Energizadas e Desenergizadas
Zona Controlada:
“Entorno de parte condutora energizada, não segregada, acessível, de
dimensões estabelecidas de acordo com o nível de tensão, cuja aproximação
só é permitida a profissionais autorizados”.
“Os serviços em instalações energizadas, ou
em suas proximidades devem ser suspensos
de imediato na iminência de ocorrência que
possa colocar os trabalhadores em perigo.”
49

50. MEDIDAS DE CONTROLE
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Segurança em Instalações Energizadas e Desenergizadas
Figura 1 - Distâncias no ar que delimitam radialmente as
zonas de risco, controlada e livre
Figura 2 - Distâncias no ar que delimitam radialmente as zonas de risco,
controlada e livre, com interposição de superfície de separação física
adequada.
“Os serviços em instalações energizadas, ou em suas proximidades devem
ser suspensos de imediato na iminência de ocorrência que possa colocar os
trabalhadores em perigo.”
50

51. Seleção de EPI/EPC - SEP
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

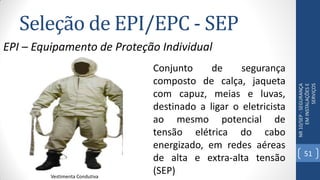

EPI – Equipamento de Proteção Individual
Vestimenta Condutiva
Conjunto de segurança
composto de calça, jaqueta
com capuz, meias e luvas,
destinado a ligar o eletricista
ao mesmo potencial de
tensão elétrica do cabo
energizado, em redes aéreas
de alta e extra-alta tensão
(SEP)
51

52. Seleção de EPI/EPC - SEP
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

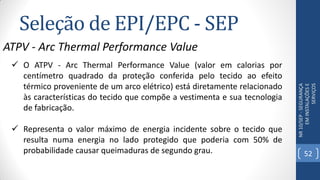

ATPV - Arc Thermal Performance Value
 O ATPV - Arc Thermal Performance Value (valor em calorias por
centímetro quadrado da proteção conferida pelo tecido ao efeito
térmico proveniente de um arco elétrico) está diretamente relacionado
às características do tecido que compõe a vestimenta e sua tecnologia
de fabricação.
 Representa o valor máximo de energia incidente sobre o tecido que
resulta numa energia no lado protegido que poderia com 50% de
probabilidade causar queimaduras de segundo grau. 52

53. NORMAS E PROCEDIMENTOS DE
SEGURANÇA
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

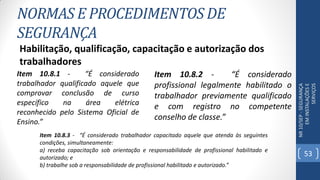

Habilitação, qualificação, capacitação e autorização dos
trabalhadores
Item 10.8.1 - “É considerado
trabalhador qualificado aquele que
comprovar conclusão de curso
específico na área elétrica
reconhecido pelo Sistema Oficial de
Ensino.”
Item 10.8.2 - “É considerado
profissional legalmente habilitado o
trabalhador previamente qualificado
e com registro no competente
conselho de classe.”
Item 10.8.3 - “É considerado trabalhador capacitado aquele que atenda às seguintes
condições, simultaneamente:
a) receba capacitação sob orientação e responsabilidade de profissional habilitado e
autorizado; e
b) trabalhe sob a responsabilidade de profissional habilitado e autorizado.”
53

54. NORMAS E PROCEDIMENTOS DE
SEGURANÇA
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS

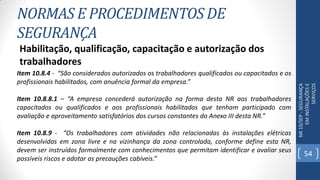

Habilitação, qualificação, capacitação e autorização dos
trabalhadores
Item 10.8.4 - “São considerados autorizados os trabalhadores qualificados ou capacitados e os
profissionais habilitados, com anuência formal da empresa.”
Item 10.8.8.1 – “A empresa concederá autorização na forma desta NR aos trabalhadores
capacitados ou qualificados e aos profissionais habilitados que tenham participado com
avaliação e aproveitamento satisfatórios dos cursos constantes do Anexo III desta NR.”
Item 10.8.9 - “Os trabalhadores com atividades não relacionadas às instalações elétricas
desenvolvidas em zona livre e na vizinhança da zona controlada, conforme define esta NR,
devem ser instruídos formalmente com conhecimentos que permitam identificar e avaliar seus
possíveis riscos e adotar as precauções cabíveis.”
54

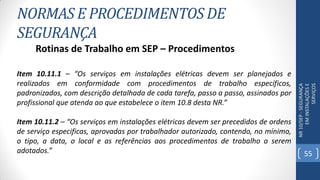

55. NORMAS E PROCEDIMENTOS DE
SEGURANÇA
NR10/SEP-SEGURANÇA
EMINSTALAÇÕESE
SERVIÇOS
Rotinas de Trabalho em SEP – Procedimentos
Item 10.11.1 – “Os serviços em instalações elétricas devem ser planejados e
realizados em conformidade com procedimentos de trabalho específicos,
padronizados, com descrição detalhada de cada tarefa, passo a passo, assinados por
profissional que atenda ao que estabelece o item 10.8 desta NR.”
Item 10.11.2 – “Os serviços em instalações elétricas devem ser precedidos de ordens
de serviço especificas, aprovadas por trabalhador autorizado, contendo, no mínimo,
o tipo, a data, o local e as referências aos procedimentos de trabalho a serem
adotados.” 55
