O documento fornece instruções para uma atividade prática sobre implementação de um pequeno sistema de telefonia IP usando o protocolo de roteamento dinâmico OSPF. Os alunos devem configurar suas próprias áreas na rede do laboratório, conectando-as à área central e entre si, para permitir a comunicação entre as células telefônicas em cada área.

1. FUNDAÇÃOPRESIDENTE ANTÔNIO CARLOS – FUPAC UNIPACLafaiete
Laboratório de Sistemas de Telecom– 30Abr2016
Roteiro Atividade Dirigida II
Revisão de Protocolo de roteamento dinâmico OSPF
__________________________________________
Atenção!Estas atividadestemcaráter avaliativo.Coloque oseunome,e,ao final da atividade,
envie este roteiro completamente preenchido para o email ricnic.unipac@gmail.com.
Por gentileza,este arquivotexto deve sersalvo com o seguinte formatoAtivII_<seu nome>.
Nome:
ETAPA II – Sistemas Telefônicos em Redes IP
Contextualização:
A grande rede global que nospermite acessoà informaçõesarmazendasemlocaisremotose a
comunicação em tempo real com pessoas que às vezes estão à milhares de quilômetros de
distânciana somente é possível porque há uma infra-estrutura que suportam as comunicações
emredesdigitais:sistemasde transmissão(SDH,PDH,Rádios,etc),astecnologiasde camadade
enlace (Ethernet,HDLC,SHDLC,PPP,ADSL, etc.),a própriacamada de rede IP,os protocolosde
transporte (TCP, UDP, SCTP, RTP, etc.).
A camada de rede é a responsável pela conexão das diferentes redes que formam a Internet.
Num contexto mais específico, são os roteadores que propiciam conectividade IP às diversas
redes telefoônicas locais, constituindo a rede telefônica mundial.

2. FUNDAÇÃOPRESIDENTE ANTÔNIO CARLOS – FUPAC UNIPACLafaiete
Laboratório de Sistemas de Telecom– 30Abr2016
Roteiro Atividade Dirigida II
Revisão de Protocolo de roteamento dinâmico OSPF
__________________________________________
A viabilidade e a qualidade da comunicação no mundo digital dependem do domínio que os
engenheiros de rede possum a fim de projetar e manter adquadamente os elementos que
constituem suas redes.
Na segundaetapavamosimplementarumpequenoprotótipode sistematelefônioemredesIP.
Cada aluno será responsável por administrar uma porção de rede denominada área em que
implementará uma célula de comunicação telefônica.
O projeto será implementado ao longo das várias atividades práticas que ocorrerão durante a
Etapa II.
A comunicação entre as células será suportada pelo protocolo de roteamento dinâmico OSPF
(Open Shortest Path First)
Cada área recebe umidentificador.Paraque um projetode roteamentodinâmicobaseadono
protocolo OSPF funcione é necessário que cada área possua pelo menos uma conexão com a
área de backbone a área 0

3. FUNDAÇÃOPRESIDENTE ANTÔNIO CARLOS – FUPAC UNIPACLafaiete
Laboratório de Sistemas de Telecom– 30Abr2016
Roteiro Atividade Dirigida II
Revisão de Protocolo de roteamento dinâmico OSPF
__________________________________________
Para que o projeto funcione cada aluno deverá configurar sua área. Vamos iniciar a
implementação do projeto
FASE I – Conectividade básica com a rede do laboratório via Cloud
1. Construaa topologiaabaixo.
Obs:Antes de inserirqualquer elemento natopologia,salve seuprojetono ambiente
de simulação

4. FUNDAÇÃOPRESIDENTE ANTÔNIO CARLOS – FUPAC UNIPACLafaiete
Laboratório de Sistemas de Telecom– 30Abr2016
Roteiro Atividade Dirigida II
Revisão de Protocolo de roteamento dinâmico OSPF
__________________________________________

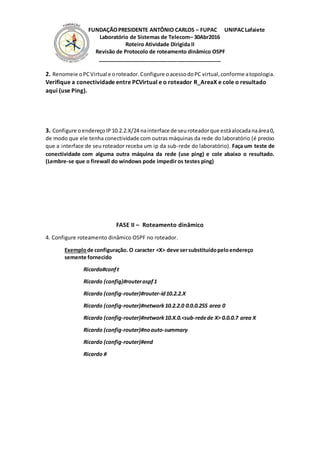

2. Renomeie oPCVirtual e oroteador.Configure oacessodoPC virtual,conforme atopologia.
Verifique a conectividade entre PCVirtual e o roteador R_AreaX e cole o resultado
aqui (use Ping).
3. Configure o endereçoIP 10.2.2.X/24 nainterface de seuroteadorque estáalocadanaárea0,
de modo que ele tenha conectividade com outras máquinas da rede do laboratório (é preciso
que a interface de seu roteador receba um ip da sub-rede do laboratório). Faça um teste de
conectividade com alguma outra máquina da rede (use ping) e cole abaixo o resultado.
(Lembre-se que o firewall do windows pode impedir os testes ping)
FASE II – Roteamento dinâmico
4. Configure roteamento dinâmico OSPF no roteador.
Exemplode configuração. O caracter <X> deve sersubstituídopeloendereço
semente fornecido
Ricardo#conft
Ricardo (config)#routerospf1
Ricardo (config-router)#router-id10.2.2.X
Ricardo (config-router)#network10.2.2.0 0.0.0.255 area 0
Ricardo (config-router)#network10.X.0.<sub-redede X> 0.0.0.7 area X
Ricardo (config-router)#noauto-summary
Ricardo (config-router)#end
Ricardo #

5. FUNDAÇÃOPRESIDENTE ANTÔNIO CARLOS – FUPAC UNIPACLafaiete
Laboratório de Sistemas de Telecom– 30Abr2016
Roteiro Atividade Dirigida II
Revisão de Protocolo de roteamento dinâmico OSPF
__________________________________________

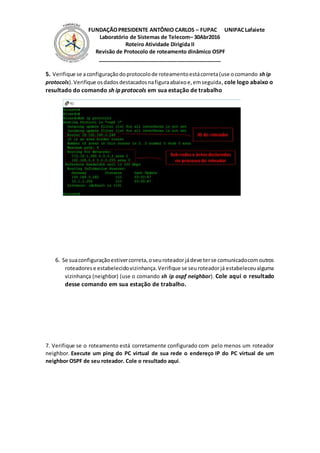

5. Verifique se aconfiguraçãodoprotocolode roteamentoestácorreta(use ocomando ship
protocols).Verifique osdadosdestacadosnafiguraabaixoe,emseguida, cole logo abaixo o
resultado do comando sh ip protocols em sua estação de trabalho
6. Se suaconfiguraçãoestivercorreta,oseuroteadorjádeve terse comunicadocomoutros
roteadorese estabelecidovizinhança.Verifique se seuroteadorjá estabeleceualguma
vizinhança (neighbor) (use o comando sh ip ospf neighbor). Cole aqui o resultado
desse comando em sua estação de trabalho.
7. Verifique se o roteamento está corretamente configurado com pelo menos um roteador
neighbor. Execute um ping do PC virtual de sua rede o endereço IP do PC virtual de um
neighbor OSPF de seu roteador. Cole o resultado aqui.

6. FUNDAÇÃOPRESIDENTE ANTÔNIO CARLOS – FUPAC UNIPACLafaiete
Laboratório de Sistemas de Telecom– 30Abr2016
Roteiro Atividade Dirigida II
Revisão de Protocolo de roteamento dinâmico OSPF
__________________________________________

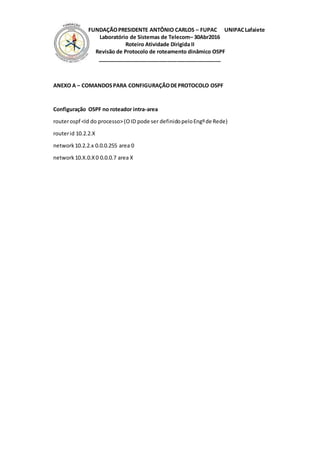

ANEXO A – COMANDOSPARA CONFIGURAÇÃODEPROTOCOLO OSPF
Configuração OSPF no roteador intra-area
routerospf <Id do processo>(OID pode ser definidopeloEngºde Rede)
routerid 10.2.2.X
network10.2.2.x 0.0.0.255 area 0
network 10.X.0.X0 0.0.0.7 area X
