1. TREINAMENTO
Instrução de uso “dosímetro – DOS – 500”
Superior de Tecnologia em Segurança
do Trabalho

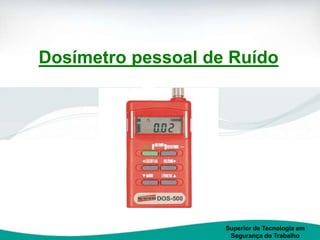

2. Dosímetro pessoal de Ruído
Superior de Tecnologia em
Segurança do Trabalho

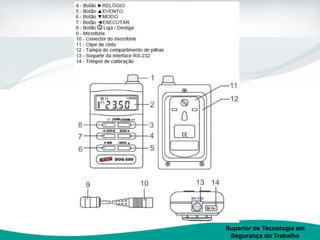

3. ENTENDENDO O EQUIPAMENTO
Superior de Tecnologia em
Segurança do Trabalho
1. Princípio de Medição da Exposição ao Ruído Acumulado
Dose: É um parâmetro utilizado para quantificar a exposição ao ruído em
determinado período, durante turnos de % de exposição ao ruído relativo
à (por exemplo) 85dB por 8 horas.
*Ou seja, 100% DOSE = 85dBA por 8 horas
Este valor é conhecido como critério. Outros valores conhecidos como
critério estão disponíveis, atendendo a legislação em diferentes países.
Se a pessoa permanece no ambiente por 4 horas, ela recebe 50% de
DOSE.

4. Superior de Tecnologia em
Segurança do Trabalho

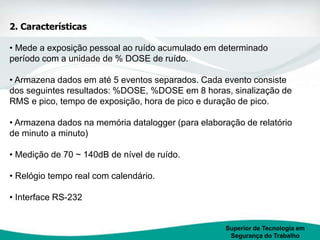

2. Características
• Mede a exposição pessoal ao ruído acumulado em determinado
período com a unidade de % DOSE de ruído.
• Armazena dados em até 5 eventos separados. Cada evento consiste
dos seguintes resultados: %DOSE, %DOSE em 8 horas, sinalização de
RMS e pico, tempo de exposição, hora de pico e duração de pico.
• Armazena dados na memória datalogger (para elaboração de relatório
de minuto a minuto)
• Medição de 70 ~ 140dB de nível de ruído.
• Relógio tempo real com calendário.
• Interface RS-232

5. Superior de Tecnologia em
Segurança do Trabalho

6. Superior de Tecnologia em
Segurança do Trabalho

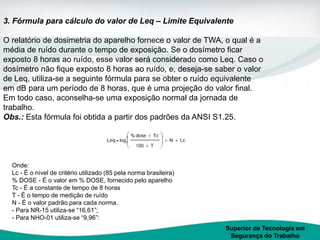

3. Fórmula para cálculo do valor de Leq – Limite Equivalente
O relatório de dosimetria do aparelho fornece o valor de TWA, o qual é a
média de ruído durante o tempo de exposição. Se o dosímetro ficar
exposto 8 horas ao ruído, esse valor será considerado como Leq. Caso o
dosímetro não fique exposto 8 horas ao ruído, e, deseja-se saber o valor
de Leq, utiliza-se a seguinte fórmula para se obter o ruído equivalente
em dB para um período de 8 horas, que é uma projeção do valor final.
Em todo caso, aconselha-se uma exposição normal da jornada de
trabalho.
Obs.: Esta fórmula foi obtida a partir dos padrões da ANSI S1.25.
Onde:
Lc - É o nível de critério utilizado (85 pela norma brasileira)
% DOSE - É o valor em % DOSE, fornecido pelo aparelho
Tc - É a constante de tempo de 8 horas
T - É o tempo de medição de ruído
N - É o valor padrão para cada norma.
- Para NR-15 utiliza-se “16,61”;
- Para NHO-01 utiliza-se “9,96”:

7. Superior de Tecnologia em
Segurança do Trabalho

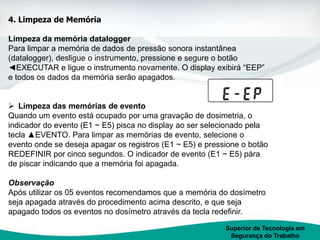

4. Limpeza de Memória
Limpeza da memória datalogger
Para limpar a memória de dados de pressão sonora instantânea
(datalogger), desligue o instrumento, pressione e segure o botão
◄EXECUTAR e ligue o instrumento novamente. O display exibirá “EEP”
e todos os dados da memória serão apagados.
 Limpeza das memórias de evento
Quando um evento está ocupado por uma gravação de dosimetria, o
indicador do evento (E1 ~ E5) pisca no display ao ser selecionado pela
tecla ▲EVENTO. Para limpar as memórias de evento, selecione o
evento onde se deseja apagar os registros (E1 ~ E5) e pressione o botão
REDEFINIR por cinco segundos. O indicador de evento (E1 ~ E5) pára
de piscar indicando que a memória foi apagada.
Observação
Após utilizar os 05 eventos recomendamos que a memória do dosímetro
seja apagada através do procedimento acima descrito, e que seja
apagado todos os eventos no dosímetro através da tecla redefinir.

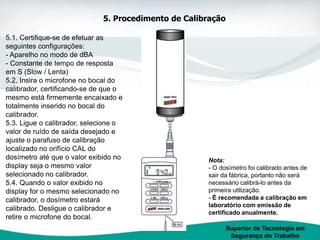

8. 5.1. Certifique-se de efetuar as
seguintes configurações:
- Aparelho no modo de dBA
- Constante de tempo de resposta
em S (Slow / Lenta)
5.2. Insira o microfone no bocal do
calibrador, certificando-se de que o
mesmo está firmemente encaixado e
totalmente inserido no bocal do
calibrador.
5.3. Ligue o calibrador, selecione o
valor de ruído de saída desejado e
ajuste o parafuso de calibração
localizado no orifício CAL do
dosímetro até que o valor exibido no
display seja o mesmo valor
selecionado no calibrador.
5.4. Quando o valor exibido no
display for o mesmo selecionado no
calibrador, o dosímetro estará
calibrado. Desligue o calibrador e
retire o microfone do bocal.
Superior de Tecnologia em
Segurança do Trabalho
5. Procedimento de Calibração
Nota:
- O dosímetro foi calibrado antes de
sair da fábrica, portanto não será
necessário calibrá-lo antes da
primeira utilização.
- É recomendada a calibração em
laboratório com emissão de
certificado anualmente.

9. Superior de Tecnologia em
Segurança do Trabalho
6. Utilização do Medidor Pessoal de Ruído
6.1. Para iniciar uma dosimetria
1. Ligue o dosímetro pressionando o botão
2. Antes de iniciar a dosímetria verifique se existe um evento
selecionado, caso exista, ou se o evento exibido não estiver disponível, selecione
um evento (vazio) através do botão EVENTO (aparecerá E1 0.00% DOSE).
3. Pressione o botão EXECUTAR para iniciar a dosimetria.
4. No canto superior esquerdo o display exibirá um relógio e o teclado será
bloqueado.
5. Pressione e segure o botão durante 3 segundos para que o teclado
seja desbloqueado.
6. Em seguida pressione o botão MODO duas vezes para mudar o
parâmetro para dBA.
7. Pressione o botão EXECUTAR novamente, ao lado do relógio será
exibida a palavra MEM e o teclado será bloqueado automaticamente.
Obs.: Durante a avaliação o aparelho deve permanecer em dBA.

10. Superior de Tecnologia em
Segurança do Trabalho
6.2. Para finalizar a dosimetria
1. Pressione e segure o botão durante 3 segundos para que o teclado
seja desbloqueado.
2. Pressione o botão EXECUTAR (a palavra MEM deixará de ser exibida
no display).
3. Pressione o botão MODO (uma vez) para alterar o modo do
instrumento para %DOSE.
4. Pressione o botão EXECUTAR por cinco segundos até que as
palavras PAUSE e RELÒGIO desapareçam do display, e a sigla
relacionada ao evento comece a piscar. Indicando que nele existem
dados gravados.
