1. Higiene Ocupacional - Módulo III
RUÍDO
Prof. Dr. Walter dos Reis Pedreira Filho
Profa. MSc. Fernanda Anraki Vieira

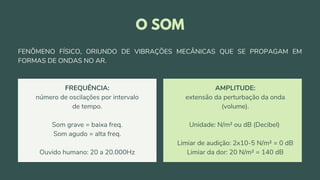

2. FREQUÊNCIA:
número de oscilações por intervalo
de tempo.
Som grave = baixa freq.
Som agudo = alta freq.
Ouvido humano: 20 a 20.000Hz
AMPLITUDE:
extensão da perturbação da onda
(volume).
Unidade: N/m² ou dB (Decibel)
Limiar de audição: 2x10-5 N/m² = 0 dB
Limiar da dor: 20 N/m² = 140 dB
O SOM
FENÔMENO FÍSICO, ORIUNDO DE VIBRAÇÕES MECÂNICAS QUE SE PROPAGAM EM
FORMAS DE ONDAS NO AR.

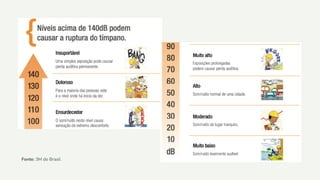

3. Fonte: 3M do Brasil.

4. Fonte: 3M do Brasil.

5. Fonte: 3M do Brasil.

6. RUÍDO
(SOM DESAGRADÁVEL;
PERCEPÇÃO SUBJETIVA)
RUÍDO CONTÍNUO: permanece “estável”, com
variações máximas de 3 dB durante um longo
período (superior a 15 minutos).
RUÍDO INTERMITENTE: possui variações, maiores
que 3 dB, em períodos curtos (menores que 15
minutos).
RUÍDO DE IMPACTO: apresenta picos com duração
menor que 1 segundo a intervalos superiores a 1
segundo.

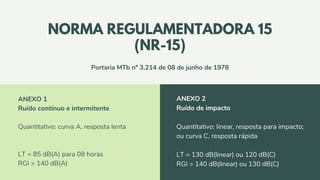

7. NORMA REGULAMENTADORA 15
(NR-15)
Portaria MTb nº 3.214 de 08 de junho de 1978
ANEXO 1
Ruído contínuo e intermitente
Quantitativo: curva A, resposta lenta
LT = 85 dB(A) para 08 horas
RGI > 140 dB(A)
ANEXO 2
Ruído de impacto
Quantitativo: linear, resposta para impacto;
ou curva C, resposta rápida
LT = 130 dB(linear) ou 120 dB(C)
RGI > 140 dB(linear) ou 130 dB(C)

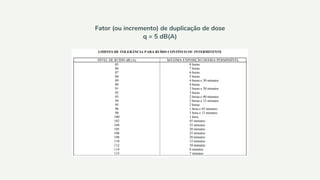

8. Fator (ou incremento) de duplicação de dose
q = 5 dB(A)

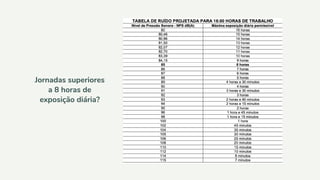

9. Jornadas superiores
a 8 horas de
exposição diária?

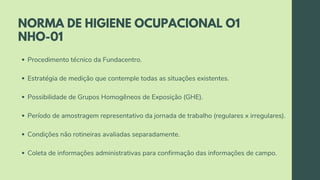

10. NORMA DE HIGIENE OCUPACIONAL O1
NHO-01
Procedimento técnico da Fundacentro.
Estratégia de medição que contemple todas as situações existentes.
Possibilidade de Grupos Homogêneos de Exposição (GHE).
Período de amostragem representativo da jornada de trabalho (regulares x irregulares).
Condições não rotineiras avaliadas separadamente.
Coleta de informações administrativas para confirmação das informações de campo.

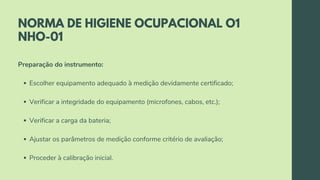

11. NORMA DE HIGIENE OCUPACIONAL O1
NHO-01
Escolher equipamento adequado à medição devidamente certificado;
Verificar a integridade do equipamento (microfones, cabos, etc.);
Verificar a carga da bateria;
Ajustar os parâmetros de medição conforme critério de avaliação;
Proceder à calibração inicial.
Preparação do instrumento:

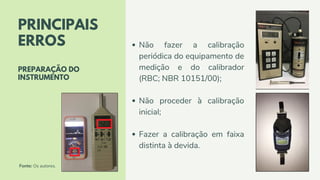

12. Não fazer a calibração
periódica do equipamento de
medição e do calibrador
(RBC; NBR 10151/00);
Não proceder à calibração
inicial;
Fazer a calibração em faixa
distinta à devida.
PRINCIPAIS
ERROS
PREPARAÇÃO DO
INSTRUMENTO
Fonte: Os autores.

13. PRINCIPAIS
ERROS
PREPARAÇÃO DO
INSTRUMENTO
Configurar os parâmetros errados.
Exemplo: ruído contínuo ou intermitente
- Circuito de ponderação: curva A;
- Circuito de resposta: lenta (slow);
- Incremento de duplicação de dose (q): 5 dB(A);
- Critério de referência (CR): 85 dB(A);
- Nível limiar de integração (NLI): 80 dB(A);
- Faixa de medição (range): 80 a 115 dB(A).
Obs.: Cada instrumento de medição possui
sua forma de configuração. Consulte o
manual do fabricante.

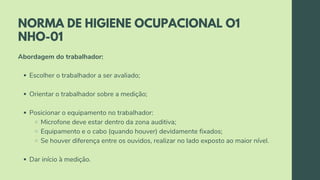

14. NORMA DE HIGIENE OCUPACIONAL O1
NHO-01
Escolher o trabalhador a ser avaliado;
Orientar o trabalhador sobre a medição;
Posicionar o equipamento no trabalhador:
Microfone deve estar dentro da zona auditiva;
Equipamento e o cabo (quando houver) devidamente fixados;
Se houver diferença entre os ouvidos, realizar no lado exposto ao maior nível.
Dar início à medição.
Abordagem do trabalhador:

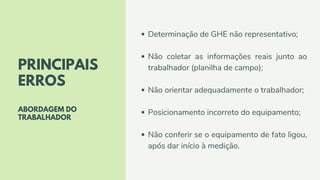

15. PRINCIPAIS
ERROS
ABORDAGEM DO
TRABALHADOR
Determinação de GHE não representativo;
Não coletar as informações reais junto ao
trabalhador (planilha de campo);
Não orientar adequadamente o trabalhador;
Posicionamento incorreto do equipamento;
Não conferir se o equipamento de fato ligou,
após dar início à medição.

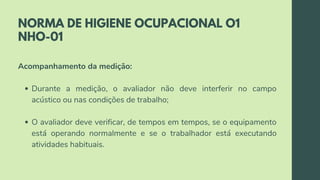

16. NORMA DE HIGIENE OCUPACIONAL O1
NHO-01
Durante a medição, o avaliador não deve interferir no campo
acústico ou nas condições de trabalho;
O avaliador deve verificar, de tempos em tempos, se o equipamento
está operando normalmente e se o trabalhador está executando
atividades habituais.
Acompanhamento da medição:

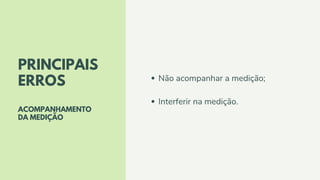

17. PRINCIPAIS
ERROS
ACOMPANHAMENTO
DA MEDIÇÃO
Não acompanhar a medição;
Interferir na medição.

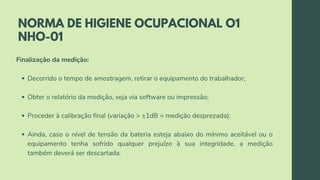

18. NORMA DE HIGIENE OCUPACIONAL O1
NHO-01
Decorrido o tempo de amostragem, retirar o equipamento do trabalhador;
Obter o relatório da medição, seja via software ou impressão;
Proceder à calibração final (variação > ±1dB = medição desprezada);
Ainda, caso o nível de tensão da bateria esteja abaixo do mínimo aceitável ou o
equipamento tenha sofrido qualquer prejuízo à sua integridade, a medição
também deverá ser descartada.
Finalização da medição:

19. PRINCIPAIS
ERROS
FINALIZAÇÃO
DA MEDIÇÃO
Finalizar a amostragem antes do
tempo determinado;
Não proceder à calibração final;
Não verificar a integridade física do
equipamento;
Inserir dados incorretos no software;
Não obter o relatório da avaliação.

20. NORMA DE HIGIENE OCUPACIONAL O1
NHO-01
Interpretação dos resultados:

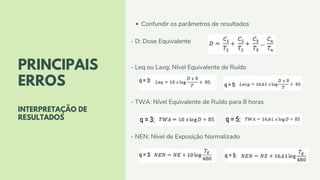

21. Confundir os parâmetros de resultados
- D: Dose Equivalente
- Leq ou Lavg: Nível Equivalente de Ruído
- TWA: Nível Equivalente de Ruído para 8 horas
- NEN: Nível de Exposição Normalizado
PRINCIPAIS
ERROS
INTERPRETAÇÃO DE
RESULTADOS

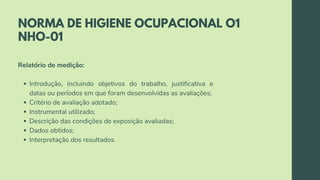

22. NORMA DE HIGIENE OCUPACIONAL O1
NHO-01
Introdução, incluindo objetivos do trabalho, justificativa e
datas ou períodos em que foram desenvolvidas as avaliações;
Critério de avaliação adotado;
Instrumental utilizado;
Descrição das condições de exposição avaliadas;
Dados obtidos;
Interpretação dos resultados.
Relatório de medição:

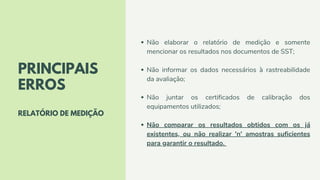

23. PRINCIPAIS
ERROS
RELATÓRIO DE MEDIÇÃO
Não elaborar o relatório de medição e somente
mencionar os resultados nos documentos de SST;
Não informar os dados necessários à rastreabilidade
da avaliação;
Não juntar os certificados de calibração dos
equipamentos utilizados;
Não comparar os resultados obtidos com os já
existentes, ou não realizar 'n' amostras suficientes
para garantir o resultado.

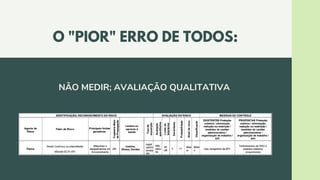

24. NÃO MEDIR; AVALIAÇÃO QUALITATIVA
O "PIOR" ERRO DE TODOS:

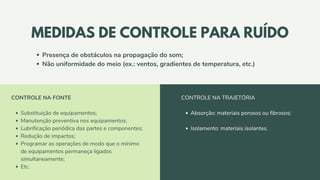

25. MEDIDAS DE CONTROLE PARA RUÍDO
Presença de obstáculos na propagação do som;
Não uniformidade do meio (ex.: ventos, gradientes de temperatura, etc.)
Substituição de equipamentos;
Manutenção preventiva nos equipamentos;
Lubrificação periódica das partes e componentes;
Redução de impactos;
Programar as operações de modo que o mínimo
de equipamentos permaneça ligados
simultaneamente;
Etc.
CONTROLE NA FONTE
Absorção: materiais porosos ou fibrosos;
Isolamento: materiais isolantes.
CONTROLE NA TRAJETÓRIA

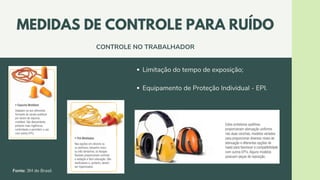

26. Limitação do tempo de exposição;
Equipamento de Proteção Individual - EPI.
MEDIDAS DE CONTROLE PARA RUÍDO
CONTROLE NO TRABALHADOR
Fonte: 3M do Brasil.

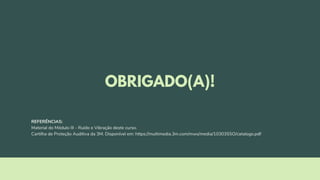

27. OBRIGADO(A)!
REFERÊNCIAS:
Material do Módulo III - Ruído e Vibração deste curso.
Cartilha de Proteção Auditiva da 3M. Disponível em: https://multimedia.3m.com/mws/media/1030355O/catalogo.pdf
