Exercícios sobre reações de apoio
Exercícios sobre reações de apoio
Exercícios sobre reações de apoio
Exercícios sobre reações de apoio
Exercícios sobre reações de apoio
Exercícios sobre reações de apoio
Exercícios sobre reações de apoio
Exercícios sobre reações de apoio
Exercícios sobre reações de apoio
Exercícios sobre reações de apoio
Exercícios sobre reações de apoio
Exercícios sobre reações de apoio
Exercícios sobre reações de apoio

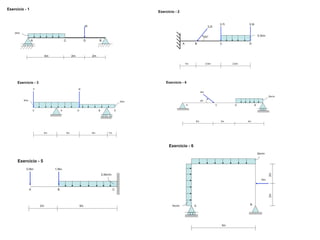

2t/m
A BDC
4t
2m4m 2m
VBVA
HB
∑ Hi = 0 → HB = 0
∑ Vi = 0 → VA+VB = 8t+4t → VA+VB=12t
7t + VB = 12t → VB = 12t - 7t → VB = 5t
2m
2t/m x 4m = 8t
∑ MB = 0 → 8VA - ( 8t x 6m ) – ( 4t x 2m ) = 0 → 8VA = 48t + 8t → VA = 56t / 8 → VA = 7t

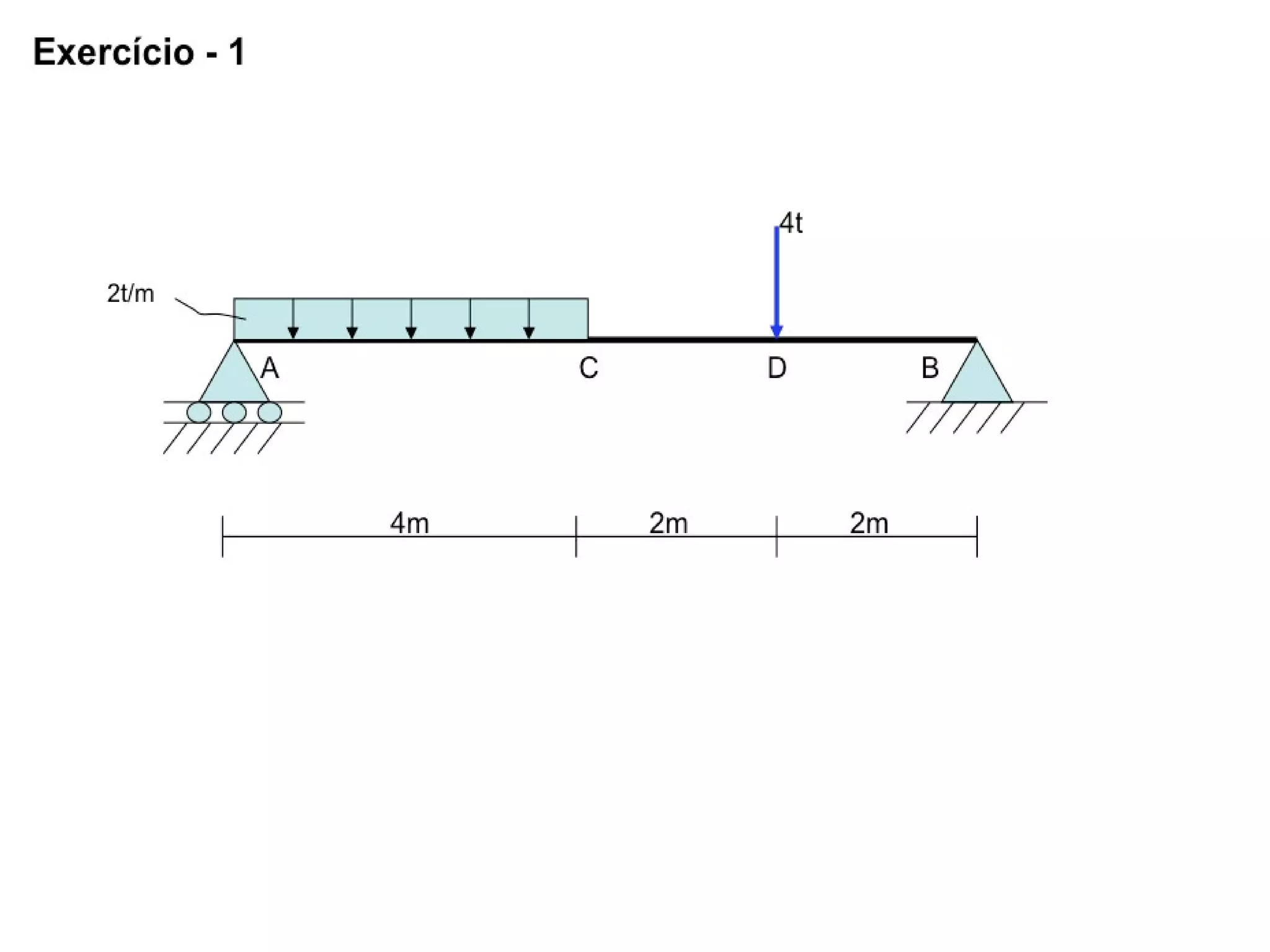

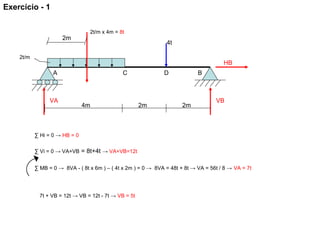

Exercício - 1
0,75t
1,6t
2,77t
HA
MR
VA
0,5t

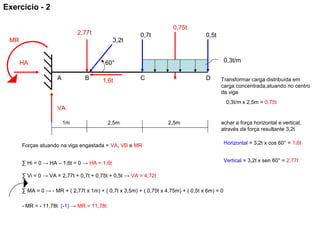

A CB D
60°
3,2t
0,7t
1m 2,5m2,5m
0,3t/m
Transformar carga distribuída em
carga concentrada,atuando no centro
da viga
0,3t/m x 2,5m = 0,75t
achar a força horizontal e vertical,
através da força resultante 3,2t
Horizontal = 3,2t x cos 60° = 1,6t
Vertical = 3,2t x sen 60° = 2,77t
Forças atuando na viga engastada = VA, VB e MR
∑ Hi = 0 → HA – 1,6t = 0 → HA = 1,6t
∑ Vi = 0 → VA = 2,77t + 0,7t + 0,75t + 0,5t → VA = 4,72t
∑ MA = 0 → - MR + ( 2,77t x 1m) + ( 0,7t x 3,5m) + ( 0,75t x 4,75m) + ( 0,5t x 6m) = 0
- MR = - 11,78t (-1) → MR = 11,78t

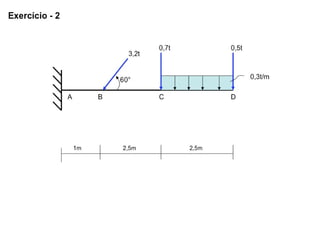

Exercício - 2
3m 1m4m3m
AC EBD
3t/m 2t/m
1t 5t
VA VB
HA

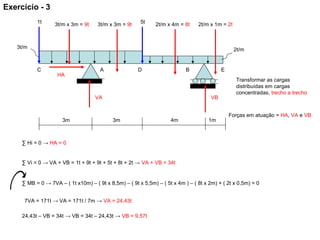

3t/m x 3m = 9t 3t/m x 3m = 9t 2t/m x 4m = 8t 2t/m x 1m = 2t
Transformar as cargas
distribuídas em cargas
concentradas, trecho a trecho
∑ Hi = 0 → HA = 0
∑ Vi = 0 → VA + VB = 1t + 9t + 9t + 5t + 8t + 2t → VA + VB = 34t
24,43t – VB = 34t → VB = 34t – 24,43t → VB = 9,57t
Forças em atuação = HA, VA e VB
∑ MB = 0 → 7VA – ( 1t x10m) – ( 9t x 8,5m) – ( 9t x 5,5m) – ( 5t x 4m ) – ( 8t x 2m) + ( 2t x 0,5m) = 0
7VA = 171t → VA = 171t / 7m → VA = 24,43t
Exercício - 3

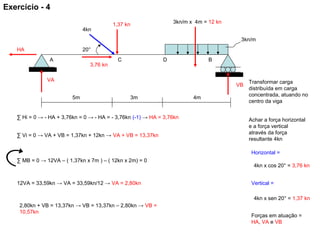

3,76 kn
1,37 kn
5m
4kn
4m3m
BA
3kn/m
DC
20°
3kn/m x 4m = 12 kn
VA
VB
HA
Transformar carga
distribuída em carga
concentrada, atuando no
centro da viga
Achar a força horizontal
e a força vertical
através da força
resultante 4kn
Horizontal =
4kn x cos 20° = 3,76 kn
Vertical =
4kn x sen 20° = 1,37 kn
Forças em atuação =
HA, VA e VB
∑ Hi = 0 → - HA + 3,76kn = 0 → - HA = - 3,76kn (-1) → HA = 3,76kn
∑ Vi = 0 → VA + VB = 1,37kn + 12kn → VA + VB = 13,37kn
2,80kn + VB = 13,37kn → VB = 13,37kn – 2,80kn → VB =
10,57kn
∑ MB = 0 → 12VA – ( 1,37kn x 7m ) – ( 12kn x 2m) = 0
12VA = 33,59kn → VA = 33,59kn/12 → VA = 2,80kn

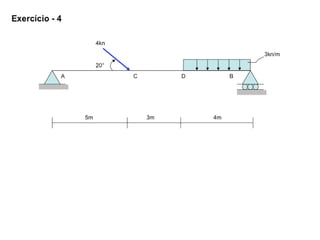

Exercício - 4

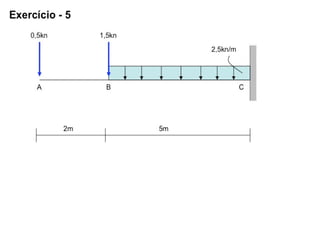

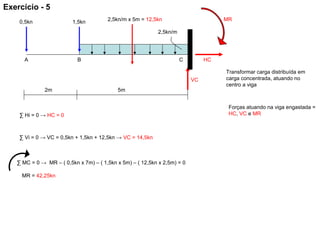

MR
HC
VC
C
5m
1,5kn
2m
2,5kn/m
0,5kn
BA
2,5kn/m x 5m = 12,5kn
Transformar carga distribuída em
carga concentrada, atuando no
centro a viga
Forças atuando na viga engastada =
HC, VC e MR∑ Hi = 0 → HC = 0
∑ Vi = 0 → VC = 0,5kn + 1,5kn + 12,5kn → VC = 14,5kn
∑ MC = 0 → MR – ( 0,5kn x 7m) – ( 1,5kn x 5m) – ( 12,5kn x 2,5m) = 0
MR = 42,25kn
Exercício - 5

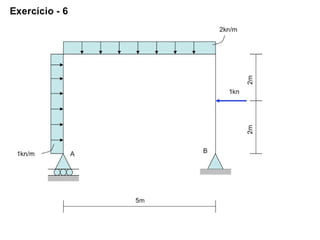

5m
1kn/m
2kn/m
BA
2m2m
1kn
VBVA
HB

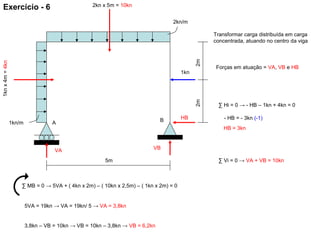

2kn x 5m = 10kn1knx4m=4kn
Transformar carga distribuída em carga
concentrada, atuando no centro da viga
Forças em atuação = VA, VB e HB
∑ Hi = 0 → - HB – 1kn + 4kn = 0
- HB = - 3kn (-1)
HB = 3kn
∑ Vi = 0 → VA + VB = 10kn
∑ MB = 0 → 5VA + ( 4kn x 2m) – ( 10kn x 2,5m) – ( 1kn x 2m) = 0
5VA = 19kn → VA = 19kn/ 5 → VA = 3,8kn
3,8kn – VB = 10kn → VB = 10kn – 3,8kn → VB = 6,2kn
Exercício - 6

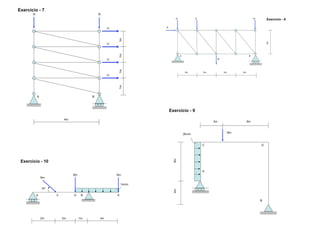

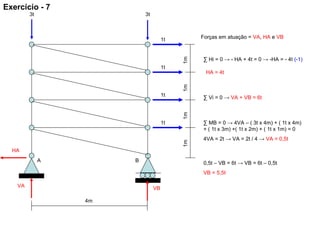

1m
4m
1t
1t
1t
1t
A B
3t3t
1m1m1m
VBVA
HA
Forças em atuação = VA, HA e VB
∑ Hi = 0 → - HA + 4t = 0 → -HA = - 4t (-1)
HA = 4t
∑ Vi = 0 → VA + VB = 6t
∑ MB = 0 → 4VA – ( 3t x 4m) + ( 1t x 4m)
+ ( 1t x 3m) +( 1t x 2m) + ( 1t x 1m) = 0
4VA = 2t → VA = 2t / 4 → VA = 0,5t
0,5t – VB = 6t → VB = 6t – 0,5t
VB = 5,5t
Exercício - 7
3m
4t2t2t
2m
A B
6t
3t
2m 2m2m
HA
VA VB

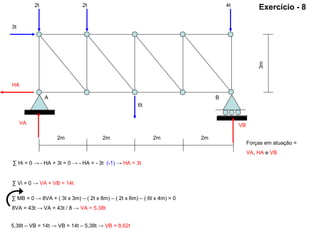

∑ Hi = 0 → - HA + 3t = 0 → - HA = - 3t (-1) → HA = 3t
∑ Vi = 0 → VA + VB = 14t
5,38t – VB = 14t → VB = 14t – 5,38t → VB = 8,62t
∑ MB = 0 → 8VA + ( 3t x 3m) – ( 2t x 8m) – ( 2t x 6m) – ( 6t x 4m) = 0
8VA = 43t → VA = 43t / 8 → VA = 5,38t
Forças em atuação =
VA, HA e VB

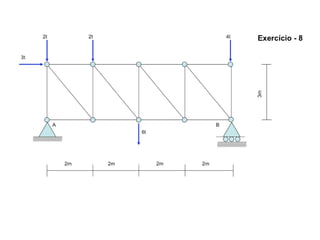

Exercício - 8
6m4m
6m3m
A
B
2kn/m 3kn
DC
2kn/mx6m=12kn
VA HB
VB

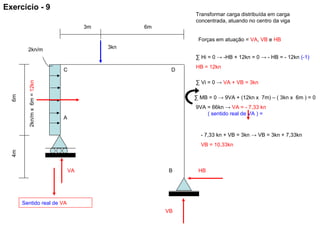

Transformar carga distribuída em carga
concentrada, atuando no centro da viga
Forças em atuação = VA, VB e HB
∑ Hi = 0 → -HB + 12kn = 0 → - HB = - 12kn (-1)
HB = 12kn
∑ Vi = 0 → VA + VB = 3kn
Sentido real de VA
- 7,33 kn + VB = 3kn → VB = 3kn + 7,33kn
VB = 10,33kn

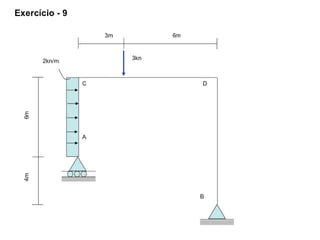

Exercício - 9
∑ MB = 0 → 9VA + (12kn x 7m) – ( 3kn x 6m ) = 0
9VA = 66kn → VA = - 7,33 kn
( sentido real de VA ) =

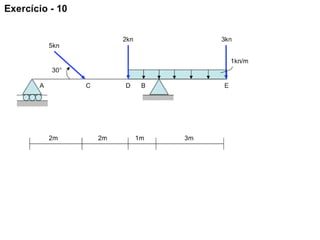

2m
30°
1kn/m
5kn
3kn2kn
1m 3m2m
EDC BA

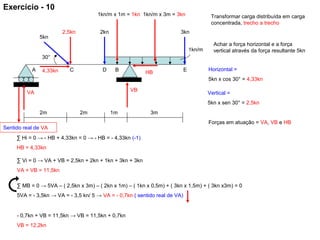

Transformar carga distribuída em carga
concentrada, trecho a trecho
1kn/m x 1m = 1kn 1kn/m x 3m = 3kn
VBVA
HB
Achar a força horizontal e a força
vertical através da força resultante 5kn
Horizontal =
5kn x cos 30° = 4,33kn
4,33kn
Vertical =
5kn x sen 30° = 2,5kn
2,5kn
Forças em atuação = VA, VB e HB
∑ Hi = 0 → - HB + 4,33kn = 0 → - HB = - 4,33kn (-1)
HB = 4,33kn
∑ Vi = 0 → VA + VB = 2,5kn + 2kn + 1kn + 3kn + 3kn
VA + VB = 11,5kn
∑ MB = 0 → 5VA – ( 2,5kn x 3m) – ( 2kn x 1m) – ( 1kn x 0,5m) + ( 3kn x 1,5m) + ( 3kn x3m) = 0
5VA = - 3,5kn → VA = - 3,5 kn/ 5 → VA = - 0,7kn ( sentido real de VA)
- 0,7kn + VB = 11,5kn → VB = 11,5kn + 0,7kn
VB = 12,2kn
Sentido real de VA
Exercício - 10
