1. Consumer Broadband via Satellite
Nov 2009
SSPI Brasil

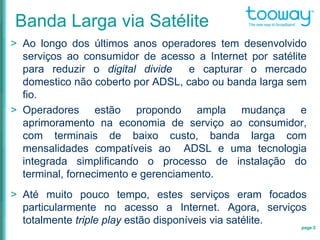

2. > Ao longo dos últimos anos operadores tem desenvolvido
serviços ao consumidor de acesso a Internet por satélite
para reduzir o digital divide e capturar o mercado
domestico não coberto por ADSL, cabo ou banda larga sem
fio.
> Operadores estão propondo ampla mudança e
aprimoramento na economia de serviço ao consumidor,
com terminais de baixo custo, banda larga com
mensalidades compatíveis ao ADSL e uma tecnologia
integrada simplificando o processo de instalação do
terminal, fornecimento e gerenciamento.
> Até muito pouco tempo, estes serviços eram focados
particularmente no acesso a Internet. Agora, serviços
totalmente triple play estão disponíveis via satélite.
page 2
Banda Larga via Satélite

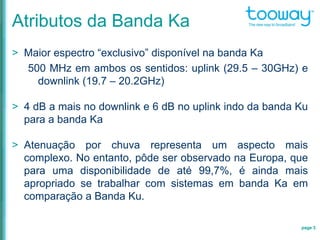

3. Atributos da Banda Ka
> Maior espectro “exclusivo” disponível na banda Ka
500 MHz em ambos os sentidos: uplink (29.5 – 30GHz) e
downlink (19.7 – 20.2GHz)
> 4 dB a mais no downlink e 6 dB no uplink indo da banda Ku
para a banda Ka
> Atenuação por chuva representa um aspecto mais
complexo. No entanto, pôde ser observado na Europa, que
para uma disponibilidade de até 99,7%, é ainda mais
apropriado se trabalhar com sistemas em banda Ka em
comparação a Banda Ku.
page 3

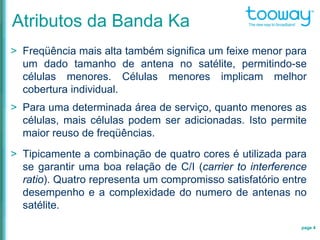

4. Atributos da Banda Ka
> Freqüência mais alta também significa um feixe menor para
um dado tamanho de antena no satélite, permitindo-se
células menores. Células menores implicam melhor
cobertura individual.
> Para uma determinada área de serviço, quanto menores as
células, mais células podem ser adicionadas. Isto permite
maior reuso de freqüências.
> Tipicamente a combinação de quatro cores é utilizada para
se garantir uma boa relação de C/I (carrier to interference
ratio). Quatro representa um compromisso satisfatório entre
desempenho e a complexidade do numero de antenas no
satélite.
page 4

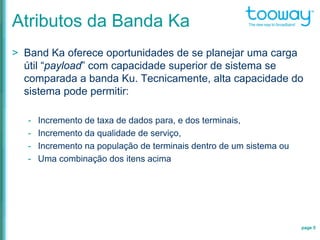

5. Atributos da Banda Ka
> Band Ka oferece oportunidades de se planejar uma carga
útil “payload” com capacidade superior de sistema se
comparada a banda Ku. Tecnicamente, alta capacidade do
sistema pode permitir:
- Incremento de taxa de dados para, e dos terminais,
- Incremento da qualidade de serviço,
- Incremento na população de terminais dentro de um sistema ou
- Uma combinação dos itens acima
page 5

6. page 6
Expectativa do Cliente de Banda
Larga
> Broadband = Everything over IP
- Interfaces padrão
- Quanto mais rápido melhor
- Conveniente QoS
> Usuários e aplicativos aumentando o apetite
para banda larga
- Web, e-mail, VoIP, música, database,
vídeo, jogos, P2P
> Assinantes querem velocidades maiores a
preços menores
- Comparáveis aos acesso via ADSL e
Cabos
Mercado potencial para
banda larga satelital em
2010:
6 millões de lares na
Europa ocidental
8 millões de lares no
Leste Europeu

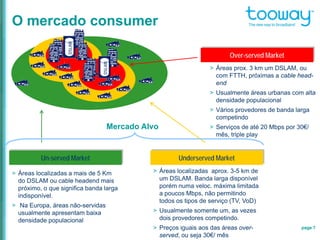

7. page 7
O mercado consumer
DSLAM
DSLAM
Un-served Market
> Áreas localizadas a mais de 5 Km
do DSLAM ou cable headend mais
próximo, o que significa banda larga
indisponível.
> Na Europa, áreas não-servidas
usualmente apresentam baixa
densidade populacional
> Áreas prox. 3 km um DSLAM, ou
com FTTH, próximas a cable head-
end
> Usualmente áreas urbanas com alta
densidade populacional
> Vários provedores de banda larga
competindo
> Serviços de até 20 Mbps por 30€/
mês, triple play
Over-served Market
Underserved Market
> Áreas localizadas aprox. 3-5 km de
um DSLAM. Banda larga disponível
porém numa veloc. máxima limitada
a poucos Mbps, não permitindo
todos os tipos de serviço (TV, VoD)
> Usualmente somente um, as vezes
dois provedores competindo.
> Preços iguais aos das áreas over-
served, ou seja 30€/ mês
Mercado Alvo

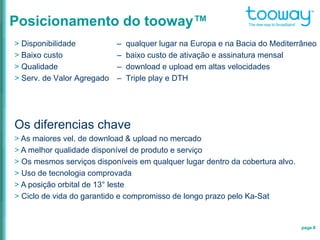

8. page 8
Posicionamento do tooway™
> Disponibilidade – qualquer lugar na Europa e na Bacia do Mediterrâneo
> Baixo custo – baixo custo de ativação e assinatura mensal
> Qualidade – download e upload em altas velocidades
> Serv. de Valor Agregado – Triple play e DTH
Os diferencias chave
> As maiores vel. de download & upload no mercado
> A melhor qualidade disponível de produto e serviço
> Os mesmos serviços disponíveis em qualquer lugar dentro da cobertura alvo.
> Uso de tecnologia comprovada
> A posição orbital de 13° leste
> Ciclo de vida do garantido e compromisso de longo prazo pelo Ka-Sat

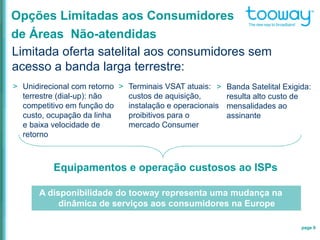

9. page 9
Opções Limitadas aos Consumidores
de Áreas Não-atendidas
Limitada oferta satelital aos consumidores sem
acesso a banda larga terrestre:
Equipamentos e operação custosos ao ISPs
> Unidirecional com retorno
terrestre (dial-up): não
competitivo em função do
custo, ocupação da linha
e baixa velocidade de
retorno
> Banda Satelital Exigida:
resulta alto custo de
mensalidades ao
assinante
> Terminais VSAT atuais:
custos de aquisição,
instalação e operacionais
proibitivos para o
mercado Consumer
A disponibilidade do tooway representa uma mudança na
dinâmica de serviços aos consumidores na Europe

10. page 10

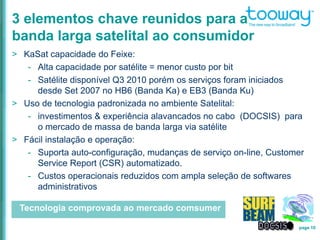

3 elementos chave reunidos para a
banda larga satelital ao consumidor
> KaSat capacidade do Feixe:
- Alta capacidade por satélite = menor custo por bit
- Satélite disponível Q3 2010 porém os serviços foram iniciados
desde Set 2007 no HB6 (Banda Ka) e EB3 (Banda Ku)
> Uso de tecnologia padronizada no ambiente Satelital:
- investimentos & experiência alavancados no cabo (DOCSIS) para
o mercado de massa de banda larga via satélite
> Fácil instalação e operação:
- Suporta auto-configuração, mudanças de serviço on-line, Customer
Service Report (CSR) automatizado.
- Custos operacionais reduzidos com ampla seleção de softwares
administrativos
Tecnologia comprovada ao mercado comsumer

11. page 11
Ka-Sat na Posição Orbital de 13º
Leste
Ka-SatHOTBIRD
satellites

12. page 12

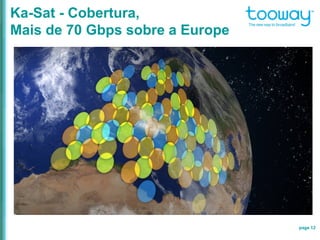

Ka-Sat - Cobertura,
Mais de 70 Gbps sobre a Europe

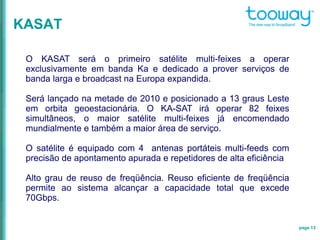

13. KASAT
page 13
O KASAT será o primeiro satélite multi-feixes a operar
exclusivamente em banda Ka e dedicado a prover serviços de
banda larga e broadcast na Europa expandida.
Será lançado na metade de 2010 e posicionado a 13 graus Leste
em orbita geoestacionária. O KA-SAT irá operar 82 feixes
simultâneos, o maior satélite multi-feixes já encomendado
mundialmente e também a maior área de serviço.
O satélite é equipado com 4 antenas portáteis multi-feeds com
precisão de apontamento apurada e repetidores de alta eficiência
Alto grau de reuso de freqüência. Reuso eficiente de freqüência
permite ao sistema alcançar a capacidade total que excede
70Gbps.

14. page 14

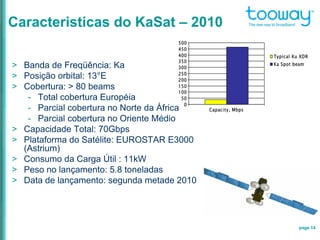

Caracteristicas do KaSat – 2010
> Banda de Freqüência: Ka
> Posição orbital: 13°E
> Cobertura: > 80 beams
- Total cobertura Européia
- Parcial cobertura no Norte da África
- Parcial cobertura no Oriente Médio
> Capacidade Total: 70Gbps
> Plataforma do Satélite: EUROSTAR E3000
(Astrium)
> Consumo da Carga Útil : 11kW
> Peso no lançamento: 5.8 toneladas
> Data de lançamento: segunda metade 2010
0
50
100
150
200
250
300
350
400
450
500
Capacity, Mbps
Typical Ku XDR
Ka Spot beam

15. page 15

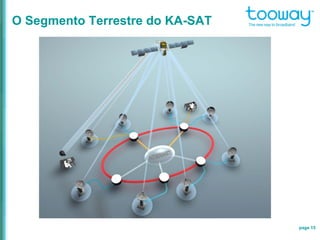

O Segmento Terrestre do KA-SAT

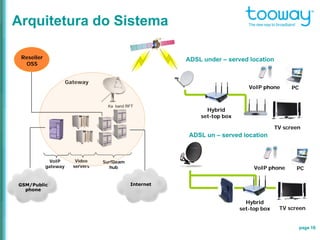

16. page 16
GSM/Public
phone
Arquitetura do Sistema
PC
Ka band RFT
Gateway
Video
servers
SurfBeam
hub
TV screen
VoIP phone
Internet
VoIP
gateway
Hybrid
set-top box
Reseller
OSS
PC
TV screen
VoIP phone
Hybrid
set-top box
ADSL under – served location
ADSL un – served location

17. page 17

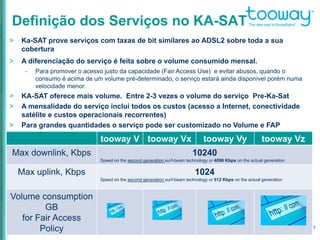

Definição dos Serviços no KA-SAT
> Ka-SAT prove serviços com taxas de bit similares ao ADSL2 sobre toda a sua
cobertura
> A diferenciação do serviço é feita sobre o volume consumido mensal.
- Para promover o acesso justo da capacidade (Fair Access Use) e evitar abusos, quando o
consumo é acima de um volume pré-determinado, o serviço estará ainda disponível porém numa
velocidade menor.
> KA-SAT oferece mais volume. Entre 2-3 vezes o volume do serviço Pre-Ka-Sat
> A mensalidade do serviço inclui todos os custos (acesso a Internet, conectividade
satélite e custos operacionais recorrentes)
> Para grandes quantidades o serviço pode ser customizado no Volume e FAP
tooway V tooway Vx tooway Vy tooway Vz
Max downlink, Kbps 10240
Speed on the second generation surf-beam technology or 4096 Kbps on the actual generation
Max uplink, Kbps 1024
Speed on the second generation surf-beam technology or 512 Kbps on the actual generation
Volume consumption
GB
for Fair Access
Policy

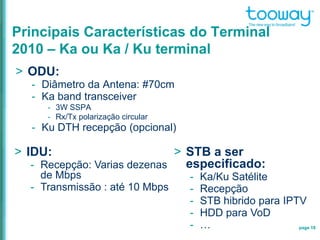

18. page 18
Principais Características do Terminal
2010 – Ka ou Ka / Ku terminal
> ODU:
- Diâmetro da Antena: #70cm
- Ka band transceiver
- 3W SSPA
- Rx/Tx polarização circular
- Ku DTH recepção (opcional)
> IDU:
- Recepção: Varias dezenas
de Mbps
- Transmissão : até 10 Mbps
> STB a ser
especificado:
- Ka/Ku Satélite
- Recepção
- STB hibrido para IPTV
- HDD para VoD
- …

19. page 19

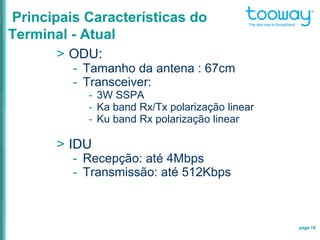

Principais Características do
Terminal - Atual
> ODU:
- Tamanho da antena : 67cm
- Transceiver:
- 3W SSPA
- Ka band Rx/Tx polarização linear
- Ku band Rx polarização linear
> IDU
- Recepção: até 4Mbps
- Transmissão: até 512Kbps

20. page 20

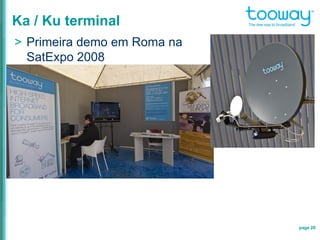

Ka / Ku terminal
> Primeira demo em Roma na
SatExpo 2008

21. page 21
3+1 Oportunidade de Serviço
Ku Rx for Pay TV
Ka Rx/Tx
Tooway antenna
User PC
VoIP phone
IPTV box
User TV screen
Set-top
box
L/S band cable
Ethernet cable
SCART/DVI/HDMI…for TV
Tooway modem
A nova geração de serviços de Tv
por satélite com terminais Ka/Ku
serviços 3+1 na mesma posição orbital:
- 3 para Triple play incluindo-se IPTV
- 1 para DTH (desenvolvimento em progresso)
⇒ DTH e IPTV poderiam ser feitos através de um
STB hibrido.

22. page 22

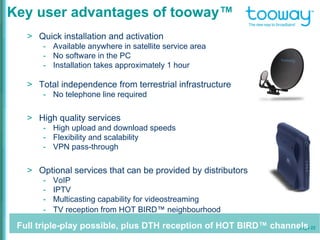

Key user advantages of tooway™
> Quick installation and activation
- Available anywhere in satellite service area
- No software in the PC
- Installation takes approximately 1 hour
> Total independence from terrestrial infrastructure
- No telephone line required
> High quality services
- High upload and download speeds
- Flexibility and scalability
- VPN pass-through
> Optional services that can be provided by distributors
- VoIP
- IPTV
- Multicasting capability for videostreaming
- TV reception from HOT BIRD™ neighbourhood
Full triple-play possible, plus DTH reception of HOT BIRD™ channels

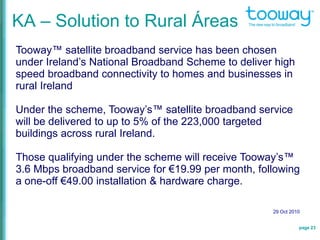

23. KA – Solution to Rural Áreas
page 23
Tooway™ satellite broadband service has been chosen
under Ireland’s National Broadband Scheme to deliver high
speed broadband connectivity to homes and businesses in
rural Ireland
Under the scheme, Tooway’s™ satellite broadband service
will be delivered to up to 5% of the 223,000 targeted
buildings across rural Ireland.
Those qualifying under the scheme will receive Tooway’s™
3.6 Mbps broadband service for €19.99 per month, following
a one-off €49.00 installation & hardware charge.
29 Oct 2010

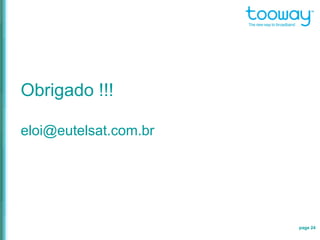

24. Obrigado !!!
