1. CDMA20001X RTT/EVDO/EVDV

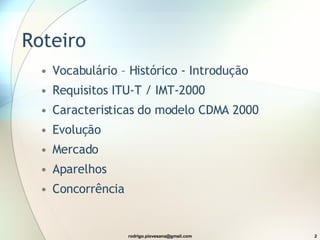

2. Roteiro Vocabulário – Histórico - Introdução Requisitos ITU-T / IMT-2000 Caracteristicas do modelo CDMA 2000 Evolução Mercado Aparelhos Concorrência

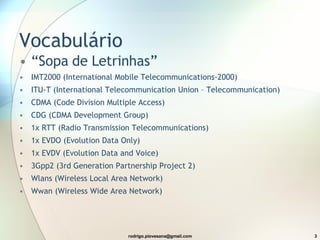

3. Vocabulário “ Sopa de Letrinhas” IMT2000 ( International Mobile Telecommunications-2000) ITU-T (International Telecommunication Union – Telecommunication) CDMA (Code Division Multiple Access) CDG (CDMA Development Group) 1x RTT (Radio Transmission Telecommunications) 1x EVDO (Evolution Data Only) 1x EVDV (Evolution Data and Voice) 3Gpp2 (3rd Generation Partnership Project 2) Wlans (Wireless Local Area Network) Wwan (Wireless Wide Area Network)

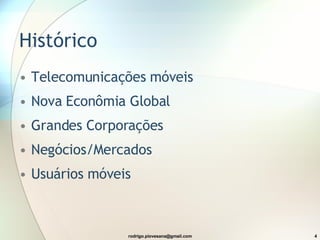

4. Histórico Telecomunicações móveis Nova Econômia Global Grandes Corporações Negócios/Mercados Usuários móveis

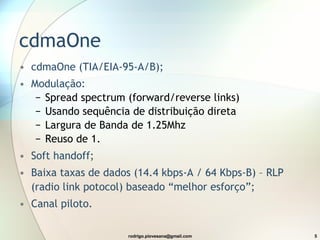

5. cdmaOne cdmaOne (TIA/EIA-95-A/B); Modulação: Spread spectrum (forward/reverse links) Usando sequência de distribuição direta Largura de Banda de 1.25Mhz Reuso de 1. Soft handoff; Baixa taxas de dados (14.4 kbps-A / 64 Kbps-B) – RLP (radio link potocol) baseado “melhor esforço”; Canal piloto.

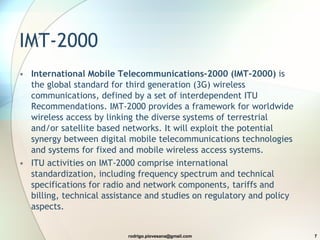

7. IMT-2000 International Mobile Telecommunications-2000 (IMT-2000) is the global standard for third generation (3G) wireless communications, defined by a set of interdependent ITU Recommendations. IMT-2000 provides a framework for worldwide wireless access by linking the diverse systems of terrestrial and/or satellite based networks. It will exploit the potential synergy between digital mobile telecommunications technologies and systems for fixed and mobile wireless access systems. ITU activities on IMT-2000 comprise international standardization, including frequency spectrum and technical specifications for radio and network components, tariffs and billing, technical assistance and studies on regulatory and policy aspects.

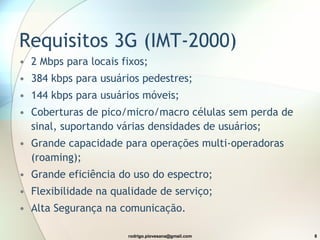

8. Requisitos 3G (IMT-2000) 2 Mbps para locais fixos; 384 kbps para usuários pedestres; 144 kbps para usuários móveis; Coberturas de pico/micro/macro células sem perda de sinal, suportando várias densidades de usuários; Grande capacidade para operações multi-operadoras (roaming); Grande eficiência do uso do espectro; Flexibilidade na qualidade de serviço; Alta Segurança na comunicação.

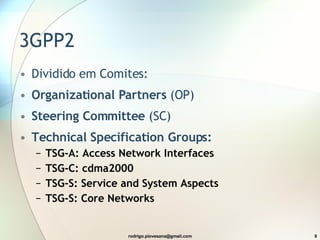

9. 3GPP2 Dividido em Comites: Organizational Partners (OP) Steering Committee (SC) Technical Specification Groups: TSG-A: Access Network Interfaces TSG-C: cdma2000 TSG-S: Service and System Aspects TSG-S: Core Networks

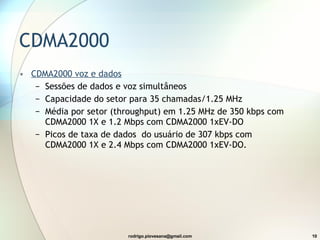

10. CDMA2000 CDMA2000 voz e dados Sessões de dados e voz simultâneos Capacidade do setor para 35 chamadas /1.25 MHz Média por setor ( throughput ) em 1.25 MHz de 350 kbps com CDMA2000 1X e 1.2 Mbps com CDMA2000 1xEV-DO Picos de taxa de dados do usuário de 307 kbps com CDMA2000 1X e 2.4 Mbps com CDMA2000 1xEV-DO .

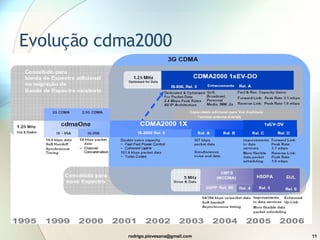

11. Evolução cdma2000

12. Comparações entre Tecnologias

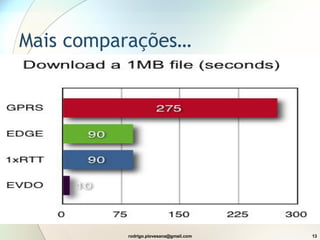

13. Mais comparações…

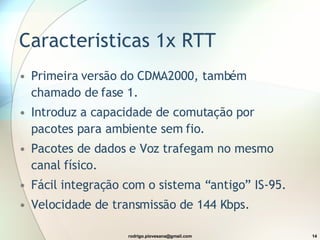

14. Caracteristicas 1x RTT Primeira versão do CDMA2000, também chamado de fase 1. Introduz a capacidade de comutação por pacotes para ambiente sem fio. Pacotes de dados e Voz trafegam no mesmo canal físico. Fácil integração com o sistema “antigo” IS-95. Velocidade de transmissão de 144 Kbps.

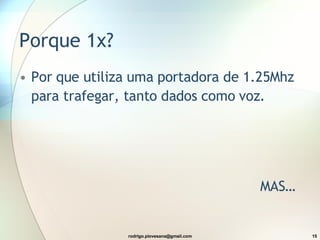

15. Porque 1x? Por que utiliza uma portadora de 1.25Mhz para trafegar, tanto dados como voz. MAS…

16. Espalhamento

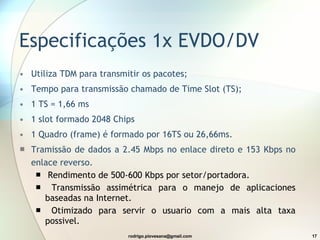

17. Especificações 1x EVDO/DV Utiliza TDM para transmitir os pacotes; Tempo para transmissão chamado de Time Slot (TS); 1 TS = 1,66 ms 1 slot formado 2048 Chips 1 Quadro (frame) é formado por 16TS ou 26,66ms. Tramissão de dados a 2.45 Mbps no enlace direto e 153 Kbps no enlace reverso. Rendimento de 500-600 Kbps por setor/portadora. Transmissão assimétrica para o manejo de aplicaciones baseadas na Internet. Otimizado para servir o usuario com a mais alta taxa possivel.

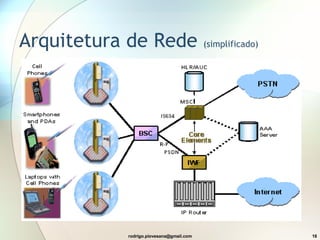

18. Arquitetura de Rede (simplificado)

19. Arquitetura de Rede (dados)

20. Mais “Sopa de Letrinhas” AAA – Authentication Authorization Accounting PDSN – Packet Data Service Node PCF – Packet Control function NAI – Network Access Identifier LNS - ?!?

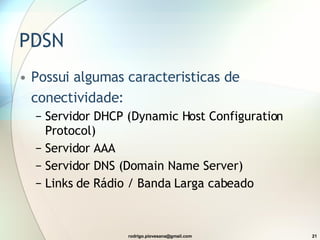

21. PDSN Possui algumas caracteristicas de conectividade: Servidor DHCP (Dynamic Host Configuration Protocol) Servidor AAA Servidor DNS (Domain Name Server) Links de Rádio / Banda Larga cabeado

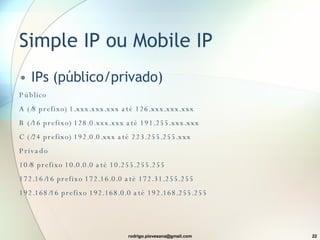

22. Simple IP ou Mobile IP IPs (público/privado) Público A (/8 prefix o ) 1.xxx.xxx.xxx até 126.xxx.xxx.xxx B (/16 prefix o ) 128.0.xxx.xxx até 191.255.xxx.xxx C (/24 prefix o ) 192.0.0.xxx até 223.255.255.xxx Privado 10/8 prefix o 10.0.0.0 até 10.255.255.255 172.16/16 prefix o 172.16.0.0 até 172.31.255.255 192.168/16 prefix o 192.168.0.0 até 192.168.255.255

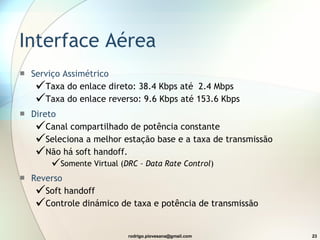

23. Interface Aérea Serviço Assimétrico Taxa do enlace direto: 38.4 Kbps até 2.4 Mbps Taxa do enlace reverso: 9.6 Kbps até 153.6 Kbps Direto Canal compartilhado de potência constante Seleciona a melhor estação base e a taxa de transmissão Não há soft handoff. Somente Virtual ( DRC – Data Rate Control ) Reverso Soft handoff Controle dinámico de taxa e potência de transmissão

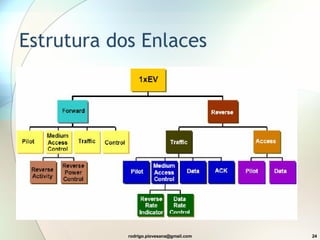

24. Estrutura dos Enlaces

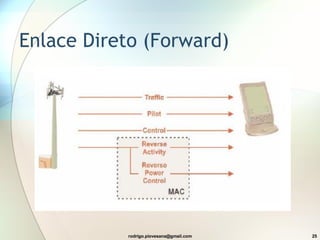

25. Enlace Direto (Forward)

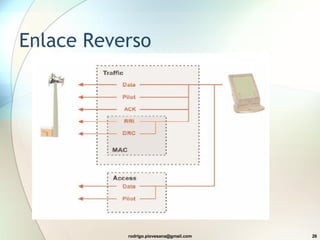

26. Enlace Reverso

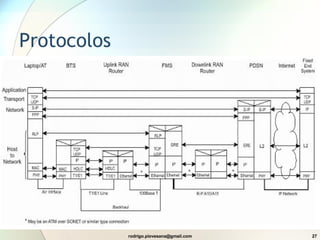

27. Protocolos

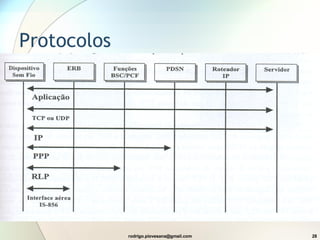

28. Protocolos

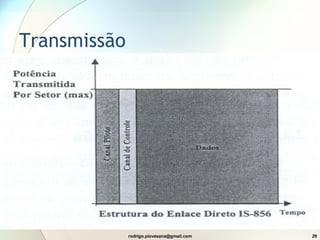

29. Transmissão

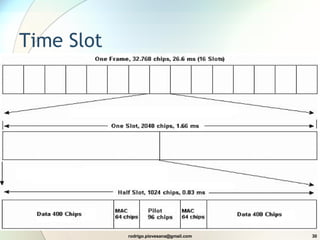

30. Time Slot

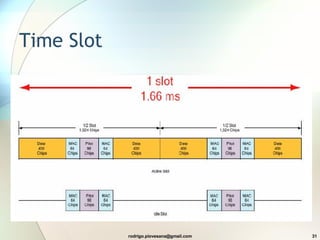

31. Time Slot

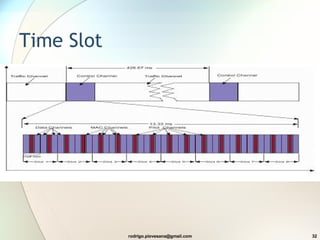

32. Time Slot

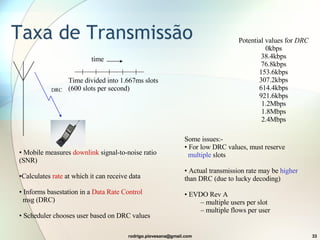

33. Taxa de Transmissão DRC Time divided into 1.667ms slots (600 slots per second) time Mobile measures downlink signal-to-noise ratio (SNR) Calculates rate at which it can receive data Informs basestation in a Data Rate Control msg (DRC) Scheduler chooses user based on DRC values Potential values for DRC 0kbps 38.4kbps 76.8kbps 153.6kbps 307.2kbps 614.4kbps 921.6kbps 1.2Mbps 1.8Mbps 2.4Mbps Some issues:- For low DRC values, must reserve multiple slots Actual transmission rate may be higher than DRC (due to lucky decoding) EVDO Rev A multiple users per slot multiple flows per user

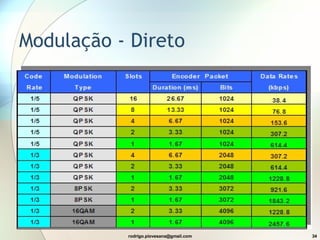

34. Modulação - Direto

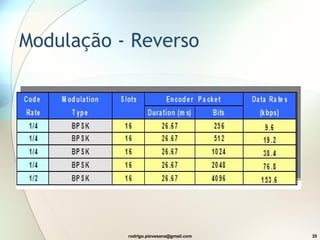

35. Modulação - Reverso

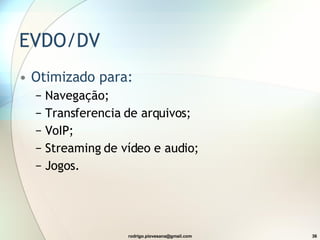

36. EVDO/DV Otimizado para: Navegação; Transferencia de arquivos; VoIP; Streaming de vídeo e audio; Jogos.

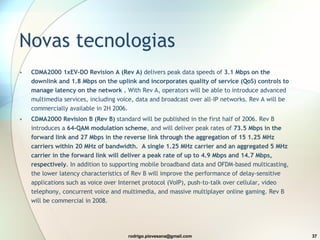

37. Novas tecnologias CDMA2000 1xEV-DO Revision A (Rev A) delivers peak data speeds of 3.1 Mbps on the downlink and 1.8 Mbps on the uplink and incorporates quality of service (QoS) controls to manage latency on the network . With Rev A, operators will be able to introduce advanced multimedia services, including voice, data and broadcast over all-IP networks. Rev A will be commercially available in 2H 2006. CDMA2000 Revision B (Rev B) standard will be published in the first half of 2006. Rev B introduces a 64-QAM modulation scheme , and will deliver peak rates of 73.5 Mbps in the forward link and 27 Mbps in the reverse link through the aggregation of 15 1.25 MHz carriers within 20 MHz of bandwidth. A single 1.25 MHz carrier and an aggregated 5 MHz carrier in the forward link will deliver a peak rate of up to 4.9 Mbps and 14.7 Mbps, respectively . In addition to supporting mobile broadband data and OFDM-based multicasting, the lower latency characteristics of Rev B will improve the performance of delay-sensitive applications such as voice over Internet protocol (VoIP), push-to-talk over cellular, video telephony, concurrent voice and multimedia, and massive multiplayer online gaming. Rev B will be commercial in 2008.

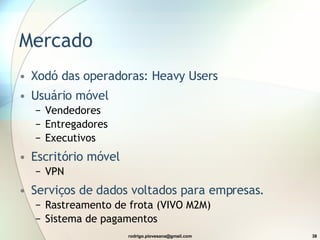

38. Mercado Xodó das operadoras: Heav y Users Usuário móvel Vendedores Entregadores Executivos Escritório móvel VPN Serviços de dados voltados para empresas. Rastreamento de frota (VIVO M2M) Sistema de pagamentos

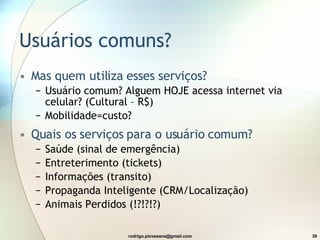

39. Usuários comuns ? Mas quem utiliza esses serviços? Usuário comum? Alguem HOJE acessa internet via celular? (Cultural – R$) Mobilidade=custo? Quais os serviços para o usuário comum? Saúde (sinal de emergência) Entreterimento (tickets) Informações (transito) Propaganda Inteligente (CRM/Localização) Animais Perdidos (!?!?!?)

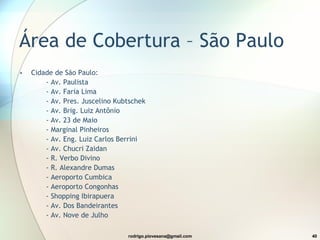

40. Área de Cobertura – São Paulo Cidade de São Paulo: - Av. Paulista - Av. Faria Lima - Av. Pres. Juscelino Kubtschek - Av. Brig. Luiz Antônio - Av. 23 de Maio - Marginal Pinheiros - Av. Eng. Luiz Carlos Berrini - Av. Chucri Zaidan - R. Verbo Divino - R. Alexandre Dumas - Aeroporto Cumbica - Aeroporto Congonhas - Shopping Ibirapuera - Av. Dos Bandeirantes - Av. Nove de Julho

41. Tarifação (Vivo zap 1x RTT/EVDO) *ISP Incluso – Pode ser descontado R$ 19,80 caso tenha o seu próprio provedor R$ 1,50 R$ 2,00 R$ 5,00 MB Extra 1 GB 40 MB 10 MB Volume de Dados R$ 199,80 R$ 99,80 R$ 69,80 Assinatura Mensal* Zap 1 GB Zap 40 MB Zap 10 MB

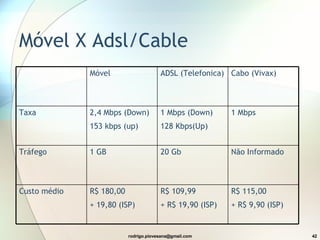

42. Móvel X Adsl/Cable R$ 115,00 + R$ 9,90 (ISP) R$ 109,99 + R$ 19,90 (ISP) R$ 180,00 + 19,80 (ISP) Custo médio Não Informado 20 Gb 1 GB Tráfego 1 Mbps 1 Mbps (Down) 128 Kbps(Up) 2,4 Mbps (Down) 153 kbps (up) Taxa Cab o (Vivax) ADSL (Telefonica) Móvel

43. Novos Aparelhos e serviços Evoluir…. É preciso…pelo amor de Deus….

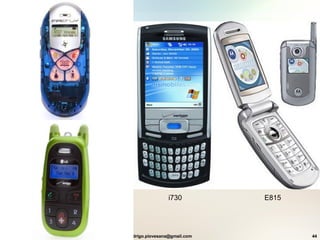

44. i730 E815

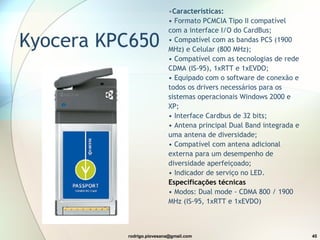

45. Kyocera KPC650 Características: • Formato PCMCIA Tipo II compatível com a interface I/O do CardBus; • Compatível com as bandas PCS (1900 MHz) e Celular (800 MHz); • Compatível com as tecnologias de rede CDMA (IS-95), 1xRTT e 1xEVDO; • Equipado com o software de conexão e todos os drivers necessários para os sistemas operacionais Windows 2000 e XP; • Interface Cardbus de 32 bits; • Antena principal Dual Band integrada e uma antena de diversidade; • Compatível com antena adicional externa para um desempenho de diversidade aperfeiçoado; • Indicador de serviço no LED. Especificações técnicas • Modos: Dual mode - CDMA 800 / 1900 MHz (IS-95, 1xRTT e 1xEVDO)

46. Motorola Vídeo

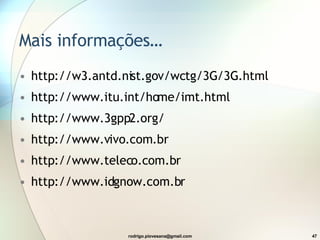

47. Mais informações… http://w3.antd.nist.gov/wctg/3G/3G.html http://www.itu.int/home/imt.html http://www.3gpp2.org/ http://www.vivo.com.br http://www.teleco.com.br http://www.idgnow.com.br

48. Obrigado! Manda um 10 ai Michel!!!!
