O documento descreve uma solução chamada MENOS (Multimedia Exchange Network Over Satellite) para troca eficiente de conteúdo multimídia entre emissoras de TV e rádio via satélite. O MENOS fornece uma rede integrada para serviços como TV, rádio, arquivos e comunicações IP de forma automatizada e com menor custo em comparação com soluções anteriores. O sistema usa tecnologias como DVB-S2 e IP para prover serviços agregados de forma otimizada em termos de uso de banda e custos.

1. Professional Equipment
Broadband Systems
IP Software
Multimedia Exchange Network Over Satellite
24 de novembro de 2009
Vencedor: Judges Award
Vencedor: Innovation Award – Content Delivery
Bart Van Utterbeeck
Diretor de Vendas - América Latina

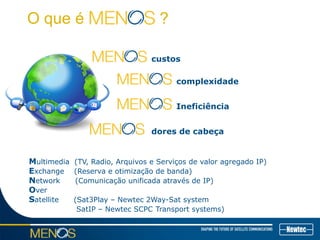

2. O que é ?
Multimedia (TV, Radio, Arquivos e Serviços de valor agregado IP)
Exchange (Reserva e otimização de banda)
Network (Comunicação unificada através de IP)
Over
Satellite (Sat3Play – Newtec 2Way-Sat system
SatIP – Newtec SCPC Transport systems)
complexidade
custos
dores de cabeça
Ineficiência

3. Desafios das Emissoras, Broadcast Unions
Despesas de
capital
• O universo Multicanal, multiplataforma, requer
um massivo investimento para se manter
• O custo da atual geração de Áudio, TV e das
estações terrenas de Satélite
• Custo de se manter atualizado
tecnologicamente (DVB-S2, MPEG-4)
• Novas demandas por serviços (VoIP, Store &
Forward, Archiving, Troca de arquivos, E-mail,
Internet Access, …)
• Complexidade técnica para manejar múltiplas
redes e tecnologias (Vídeo, Áudio, Dados,
Telefonia, Intranet, …)
• Altos custos de transmissão e manutenção
para múltiplas redes e tecnologias.
• Planejamento e coordenação manual das
transmissões de TV e radio em janelas pré-
definidas
Custos
Operacionais

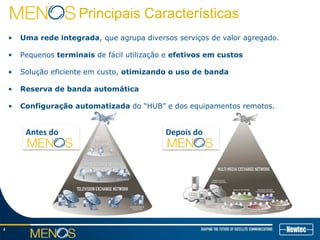

4. 4
Principais Características
• Uma rede integrada, que agrupa diversos serviços de valor agregado.
• Pequenos terminais de fácil utilização e efetivos em custos
• Solução eficiente em custo, otimizando o uso de banda
• Reserva de banda automática
• Configuração automatizada do “HUB” e dos equipamentos remotos.
Antes do Depois do

5. MENOS
(Multimedia Exchange Network Over Satellite)
Without MENOS
: the industry revolution in the professional
multimedia exchange world
• Alta velocidade de trocas de TV e Radio em
formato IP
• Completamente automatizado
• Custo reduzido de terminal
• Máxima eficiência de rede
• Serviços de valor agregado (arquivamento,
telefonia por IP, intranet, acesso à Internet,
conectividade VPN)
Hub e Terminais de Satélite Interativos

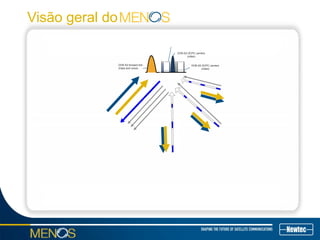

6. DVB-S2 forward link
(Data and voice)
DVB-S2 SCPC carriers
(video)
DVB-S2 SCPC carriers
(video)
Visão geral do

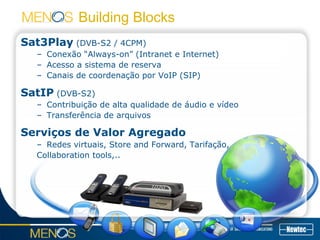

7. Building Blocks
Sat3Play (DVB-S2 / 4CPM)
– Conexão “Always-on” (Intranet e Internet)
– Acesso a sistema de reserva
– Canais de coordenação por VoIP (SIP)
SatIP (DVB-S2)
– Contribuição de alta qualidade de áudio e vídeo
– Transferência de arquivos
Serviços de Valor Agregado
– Redes virtuais, Store and Forward, Tarifação,
Collaboration tools,..

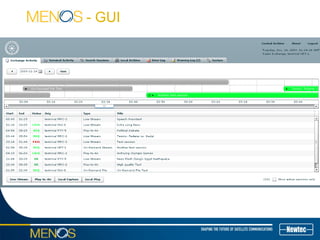

8. - GUI

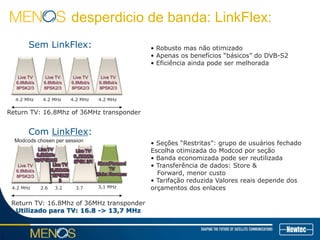

9. desperdicio de banda: LinkFlex:
• Robusto mas não otimizado
• Apenas os benefícios “básicos” do DVB-S2
• Eficiência ainda pode ser melhorada
Sem LinkFlex:
Return TV: 16.8Mhz of 36MHz transponder
4.2 MHz
Live TV
6.8Mbit/s
8PSK2/3
4.2 MHz
Live TV
6.8Mbit/s
8PSK2/3
4.2 MHz
Live TV
6.8Mbit/s
8PSK2/3
4.2 MHz
Live TV
6.8Mbit/s
8PSK2/3
Store/Forward
TV
Extra Revenue
3,1 MHz
Return TV: 16.8Mhz of 36MHz transponder
Utilizado para TV: 16.8 -> 13,7 MHz
3.2
Live TV
6,8Mbit/s
16PSK2/
3
3.7
Live TV
6.,8Mbit/s
8PSK 3/4
4.2 MHz
Live TV
6.8Mbit/s
8PSK2/3
2.6
Live TV
6,8Mbit/s
16APSK4/5
Com LinkFlex:
Modcods chosen per session
• Seções “Restritas”: grupo de usuários fechado
Escolha otimizada do Modcod por seção
• Banda economizada pode ser reutilizada
• Transferência de dados: Store &
Forward, menor custo
• Tarifação reduzida Valores reais depende dos
orçamentos dos enlaces

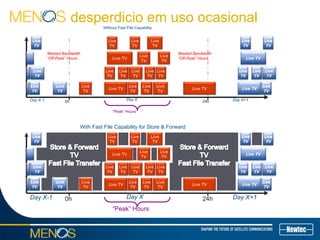

10. desperdicio em uso ocasional
0h 24h
Live TV
Live
TV
Live
TV
Live
TV
Live
TV
Live
TV
Live
TV
Live
TV
Live
TV
Live TV
Live
TV
Live
TV
Live
TV
Live
TV
Live
TV
“Peak” Hours
Live TV Live TV
Live
TV
Live
TV
Live
TV
Live
TV
Live TV
Live
TV
Live
TV
Day X Day X+1Day X-1
Live
TV
Live
TV
Live
TV
Wasted Bandwidth
“Off-Peak” Hours
Wasted Bandwidth
“Off-Peak” Hours
Live
TV
Live
TV
Without Fast File Capability
0h 24h
Live TV
Live
TV
Live
TV
Live
TV
Live
TV
Live
TV
Live
TV
Live
TV
Live
TV
Live TV
Live
TV
Live
TV
Live
TV
Live
TV
Live
TV
“Peak” Hours
Live TV Live TV
Live
TV
Live
TV
Live
TV
Live
TV
Live TV
Live
TV
Live
TV
Day X Day X+1Day X-1
Live
TV
Live
TV
Live
TV
Live
TV
Live
TV
With Fast File Capability for Store & Forward

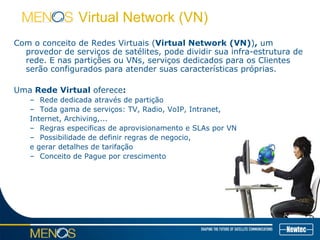

11. Virtual Network (VN)
Com o conceito de Redes Virtuais (Virtual Network (VN)), um
provedor de serviços de satélites, pode dividir sua infra-estrutura de
rede. E nas partições ou VNs, serviços dedicados para os Clientes
serão configurados para atender suas características próprias.
Uma Rede Virtual oferece:
– Rede dedicada através de partição
– Toda gama de serviços: TV, Radio, VoIP, Intranet,
Internet, Archiving,...
– Regras especificas de aprovisionamento e SLAs por VN
– Possibilidade de definir regras de negocio,
e gerar detalhes de tarifação
– Conceito de Pague por crescimento

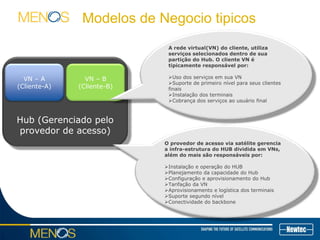

12. Hub (Gerenciado pelo
provedor de acesso)
Modelos de Negocio tipicos
VN – A
(Cliente-A)
VN – B
(Cliente-B)
A rede virtual(VN) do cliente, utiliza
serviços selecionados dentro de sua
partição do Hub. O cliente VN é
tipicamente responsável por:
Uso dos serviços em sua VN
Suporte de primeiro nível para seus clientes
finais
Instalação dos terminais
Cobrança dos serviços ao usuário final
O provedor de acesso via satélite gerencia
a infra-estrutura do HUB dividida em VNs,
além do mais são responsáveis por:
Instalação e operação do HUB
Planejamento da capacidade do Hub
Configuração e aprovisionamento do Hub
Tarifação da VN
Aprovisionamento e logística dos terminais
Suporte segundo nível
Conectividade do backbone

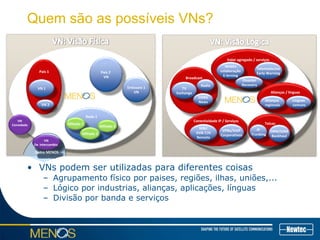

13. Quem são as possíveis VNs?
• VNs podem ser utilizadas para diferentes coisas
– Agrupamento físico por paises, regiões, ilhas, uniões,...
– Lógico por industrias, alianças, aplicações, línguas
– Divisão por banda e serviços
MENOS
Broadcast
TV
Exchange
Radio
DSNG
News
Conectividade IP / Serviços
M&C
DVB‐T/H
Remoto
VPNs/VoIP
Corporativos
Valor agregado / serviços
WebEx
colaboração
E‐lerning
Telemedecine
Early Warning
Disaster
Recovery
Valor agregado / serviços
WebEx
colaboração
E‐lerning
Telemedecine
Early Warning
Disaster
Recovery
Alliances/Languages
Regional
Alliances
Common
Languages
Alianças / línguas
Alianças
regionais
Línguas
comuns
Telcos
IP
Trunking
DRM/GSM
Backhaul
Telcos
IP
Trunking
DRM/GSM
Backhaul
País 2
VN
Rede 1
Afiliado 1
País 1
VN 1
VN 2
VN
Convidada
VN
De intercambio
Outro MENOS
Emissora 1
VN
Afiliado 3
Afiliado 2

14. DSNG Terminal + OpenDSNG
ASI TSLegacy live TV or
store/edit/forward &
file transfer
2-way IP
IP
MPEG Encoder

15. As soluções OpenDSNG menos, estão disponíveis em integradores
certificados
Integradores certificados MENOS
(Alemanha)
(Canadá)
(Reino Unido)

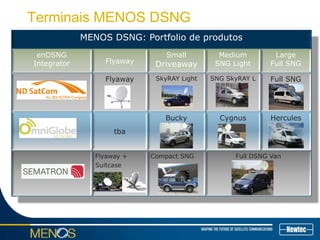

16. Terminais MENOS DSNG
MENOS DSNG: Portfolio de produtos
enDSNG
Integrator Flyaway
Small
Driveaway
Medium
SNG Light
Large
Full SNG
Flyaway SkyRAY Light SNG SkyRAY L Full SNG
tba
Bucky Cygnus Hercules
Flyaway +
Suitcase
Compact SNG Full DSNG Van

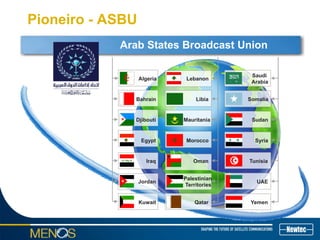

17. Pioneiro - ASBU
Algeria
Djibouti
Egypt
Iraq
Jordan
Kuwait
Bahrain
Saudi
Arabia
Sudan
Syria
Tunisia
UAE
Yemen
Somalia
Lebanon
Mauritania
Morocco
Oman
Palestinian
Territories
Qatar
Libia
Arab States Broadcast Union

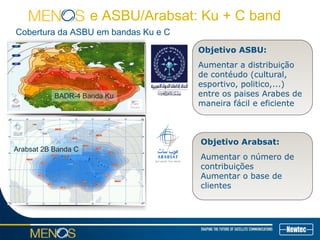

18. e ASBU/Arabsat: Ku + C band
Cobertura da ASBU em bandas Ku e C
Arabsat 2B Banda C
BADR-4 Banda Ku
Objetivo ASBU:
Aumentar a distribuição
de contéudo (cultural,
esportivo, politico,...)
entre os paises Arabes de
maneira fácil e eficiente
Objetivo Arabsat:
Aumentar o número de
contribuições
Aumentar o base de
clientes

19. Jogos olímpicos de Pequim com
• 19 dias de cobertura e
suporte dos jogos olímpicos
de Pequim 2008
• 115 seções agendadas e
transmitidas utilizando o
MENOS
• 223 horas de conteúdo de
TV trocado utilizando a rede
MENOS
• 10 SITs operacionais
(Sudão, Egito, Kuwait,
Oman, Barém, Arábia
Saudita, Mauritânia, Líbano,
Tunísia e Argélia)

20. Vencedor: Judges Award
Vencedor: Innovation Award – Content Delivery

21. - Vídeo

22. Muito Obrigado
Bart Van Utterbeeck
bvu@newtec.eu
(11) 2092 6220
