SATCOM ON THE MOVE
22 de Novembro de 2011
SSPI – VSAT DAY

2. Confidential and proprietary information 2

3. Confidential and proprietary information
DEFINIÇÃO - SOTM
● “Um veículo equipado com uma antena capaz de estabelecer
comunicação com o satélite e manter esta comunicação enquanto o
veículo se movimenta”
● Existem tipos diferentes de antenas e as mesmas são classificadas
pela altura;
High Profile
46 to 76cm
Mid Profile
30 to 46cm
Low Profile
2.5 to 30cm

4. Confidential and proprietary information
LOW PROFILE?
● Não chama atenção – (numa guerra não seria alvo);
● Minimiza o impacto no veículo (peso, tamanho);
● Não interfere com outros equipamentos (exp
camera);
● Permite dirigir
numa vel maior;
● Simples instalação;
● Baixo custo.
4

5. Confidential and proprietary information
BENEFÍCIOS - SOTM
● Expandir Redes VSAT para o mercado móvel;
● Compatível com as plataformas VSAT existentes;
● Solução para múltilpos segmentos de mercado.
OPORTUNIDADES DE NEGÓCIOS
5

6. Confidential and proprietary information
CATÁSTROFES NATURAIS / BACK-UP
● Redes de comunicação são vulneráveis ​​a entram
em colapso e sobrecarga quando
ocorrem catástrofes naturais.
● Forças de busca e salvamento precisam de um
confiável e rápido sistema de comunicação a fim
de fornecer serviço de socorro eficaz.

7. Confidential and proprietary informationConfidential and proprietary information
TÍPICA REDE MÓVEL VSAT
Terminal no Veículo
Hub & Router
Internet e/ou
Intranet
Teleporto
4.5m
VSAT
Equipamento Usuário
BUC - 40W

8. Confidential and proprietary information

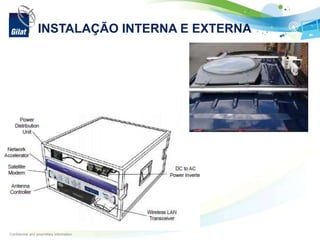

INSTALAÇÃO INTERNA E EXTERNA

9. Confidential and proprietary information
GILAT SATELLITE NETWORK
● Tecnologia Gilat VSAT
+ 70.000 VSATs no Brasil
9
Hub
Antenna
RF e
Antena
HubIndoor
Unit
Peru, Colombia
pequeno, leve, pouca energia e confiável

10. Confidential and proprietary information
● Raysat Antenna Systems (RAS) é lider em
solução SOTM com antenas planas para
comunicação bidirecional;
● Banda Larga e Link de Vídeo;
● Antena SR 5000 de 2 - 3 Mbps;
● Antena E 7000 de 7 - 9 Mbps.
● RAS - Vantagens:
● Tecnologia testada em campo;
● Instalação fácil e rápida;
● Suporte no Brasil;
● Já forneceu centenas de unidades.
TECNOLOGIA - RAYSAT
10
SR 5000
E 7000

11. Confidential and proprietary information
Rotary Joint
LNB
Final
Combiner
Final
Combiner
Splitter /
Diplexer
GPS
CPU
Motor
Driver
Azimuth
Motor
Driver
Tx Panel
Rx Panels

12. Confidential and proprietary information
TESTE DE RESISTÊNCIA
Vibração Vertical Vibração Horizontal Água
Salinidade TemperatuaSujeira

13. Confidential and proprietary informationConfidential and proprietary information
● Opera em qualquer satélite banda Ku (14 –
14.5GHz);
● Modem / VSAT;
● Está sempre em operação;
● Adquire o sinal automaticamente e mantem o
rastreamento;
● Em caso de bloqueio do sinal (túnel) o mesmo é
readquirido automaticamente em menos de:
● SCPC: 1 seg.
● TDMA: 5-50 segundos
CARACTERÍSTICAS DA ANTENA

14. Confidential and proprietary information
MODELO E-7000 7- 9 Mbps
● Alta taxa de transmissão
● Melhor performance
● Tx Gain: 36dB
● G/T: 13dB/°K
● Dimensões:
● Φ130cm
● Altura: 30cm
● Peso: 50Kg
14

15. Confidential and proprietary information

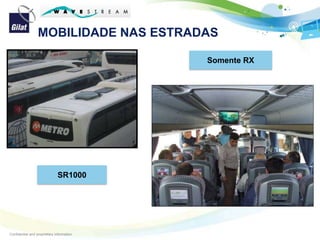

MOBILIDADE NAS ESTRADAS
Somente RX
SR1000

16. Confidential and proprietary information
ESTUDO DE CASO

17. Confidential and proprietary information
FRONTEIRA Mexico–USA
17
VÍdeo e Áudio do helicóptero para
o veículo de Comando e Controle;
Backhaul para a sede usando
. SOTM

18. Confidential and proprietary information
EXPERIÊNCIAS NO BRASIL
18

19. Confidential and proprietary information 19 Proprietary and Confidential
SNG para News
● Utilizar veículos leve e barato;
● Eliminar a redundância de equipamentos;
● Eliminar a transformação do carro;
● Utilizar um satélite em banda KU para que os equipamentos
sejam pequenos, leves e consumam pouca energia;
● Eliminar o uso de Gerador, utilizando a energia do próprio veículo
(bateria) para alimentação dos equipamentos. Para não
comprometer o alternador do carro, o conjunto dos
equipamentos deve consumir no máximo 1KVA;

20. Confidential and proprietary information 20 Proprietary and Confidential
Comparação dos BUC 40W Ku
Fornecedor
Energia Peso Comprimeto Largura Altura Volume
Temp
Watts lbs in in in cu in
A 450 15 14.2 7.2 5.4 552 -40 to +55
B 428 25 16.0 6.0 6.0 576 -40 to +60
C 350 15 11.8 5.5 6.5 422 -40 to + 55
D 290 13 13.6 5.7 6.6 511 -40 to +60
E 528 17 12.2 7.2 7.0 615 -40 to +55
Wavestream 275 9 10.3 5.4 4.4 239 -40 to + 60
G 550 15 11.6 5.5 6.5 415 -40 to +50

21. Confidential and proprietary information 21 Proprietary and Confidential
NA PRÁTICA
● Carro Testado uma Doblô (sem transformação);
● Energia proveniente da bateria do carro;
● Inversor de 1 KVA para transformar energia do carro DC em AC;
● DVB-S2 e H.264

22. Confidential and proprietary information
Confira tudo o que aconteceu na Volta
Ciclística de São Paulo
22
http://video.globo.com/Videos/Player/Esportes/0,,GIM1672239-7824-
CONFIRA+TUDO+O+QUE+ACONTECEU+NA+VOLTA+CICLISTICA+DE+SAO+PAULO,00.html

23. Confidential and proprietary information
Obrigado
William Hemmings
whemmings@gilat.com.br
21 – 8131-0122
23
