O documento discute soluções de rede de ponta a ponta para backhaul celular usando satélites. Ele resume um teste realizado com uma solução iDirect que inclui uma VSAT com computação embarcada (X7-EC) para fornecer backhaul 2G, 3G e 4G usando otimizações como o SatHaul e XipLink para melhorar a eficiência. Os resultados mostraram economias significativas de largura de banda e boa qualidade para voz sobre 2G/3G enquanto transmitindo dados 4G.

1. © 2016 VT iDirect, Inc.
Soluções de Rede de “Ponta-a-Ponta”
Diego Gonzalez & Alexandre Gonçalves
System Engineers – iDirect - LATAM

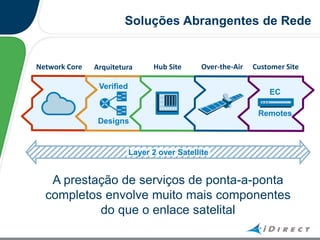

2. Soluções Abrangentes de Rede
Network Core Arquitetura
Layer 2 over Satellite
A prestação de serviços de ponta-a-ponta
completos envolve muito mais componentes
do que o enlace satelital
Hub Site Over-the-Air Customer Site
Verified
Designs
EC
Remotes

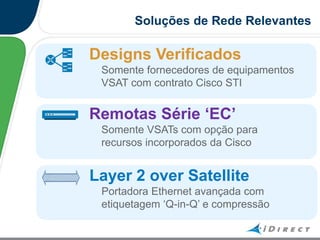

3. Soluções de Rede Relevantes
Designs Verificados
Somente fornecedores de equipamentos
VSAT com contrato Cisco STI
Remotas Série „EC‟
Somente VSATs com opção para
recursos incorporados da Cisco
Layer 2 over Satellite
Portadora Ethernet avançada com
etiquetagem „Q-in-Q‟ e compressão

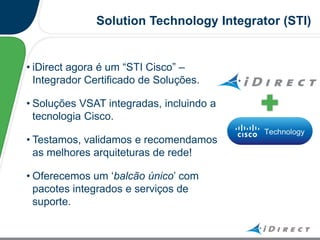

4. Solution Technology Integrator (STI)
• iDirect agora é um “STI Cisco” –
Integrador Certificado de Soluções.
• Soluções VSAT integradas, incluindo a
tecnologia Cisco.
• Testamos, validamos e recomendamos
as melhores arquiteturas de rede!
• Oferecemos um „balcão único‟ com
pacotes integrados e serviços de
suporte.

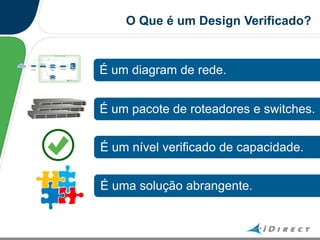

5. O Que é um Design Verificado?
É um pacote de roteadores e switches.
É um diagram de rede.
É um nível verificado de capacidade.
É uma solução abrangente.

6. End Point Intelligence
Você deseja capturar o valor
através de serviços premium.
Isso requer ferramentas especializadas, para
personalizar e se adaptar à demanda de
serviços
Você precisa aumentar a
„inteligência‟ do ponto final
e implantar aplicativos
relevantes ao cliente.

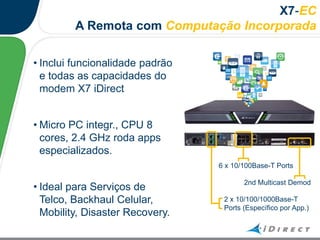

7. X7-EC
A Remota com Computação Incorporada
6 x 10/100Base-T Ports
2 x 10/100/1000Base-T
Ports (Específico por App.)
2nd Multicast Demod
• Inclui funcionalidade padrão
e todas as capacidades do
modem X7 iDirect
• Micro PC integr., CPU 8
cores, 2.4 GHz roda apps
especializados.
• Ideal para Serviços de
Telco, Backhaul Celular,
Mobility, Disaster Recovery.

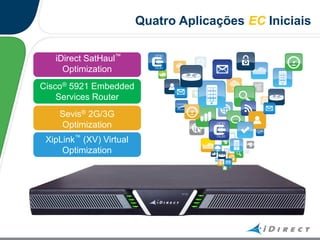

8. Quatro Aplicações EC Iniciais
Cisco® 5921 Embedded
Services Router
XipLink™
(XV) Virtual
Optimization
iDirect SatHaul™
Optimization
Sevis® 2G/3G
Optimization

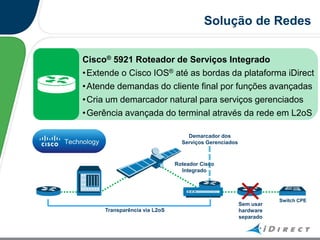

9. Demarcador dos
Serviços Gerenciados
Cisco® 5921 Roteador de Serviços Integrado
•Extende o Cisco IOS® até as bordas da plataforma iDirect
•Atende demandas do cliente final por funções avançadas
•Cria um demarcador natural para serviços gerenciados
•Gerência avançada do terminal através da rede em L2oS
Solução de Redes
Switch CPE
Roteador Cisco
Integrado
Sem usar
hardware
separado
Transparência via L2oS

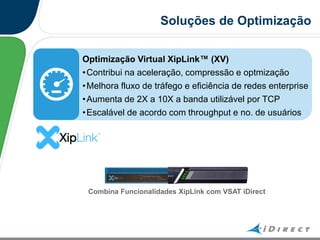

10. Optimização Virtual XipLink™ (XV)
•Contribui na aceleração, compressão e optmização
•Melhora fluxo de tráfego e eficiência de redes enterprise
•Aumenta de 2X a 10X a banda utilizável por TCP
•Escalável de acordo com throughput e no. de usuários
Soluções de Optimização
Combina Funcionalidades XipLink com VSAT iDirect

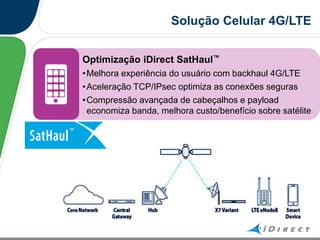

11. Optimização iDirect SatHaul™
•Melhora experiência do usuário com backhaul 4G/LTE
•Aceleração TCP/IPsec optimiza as conexões seguras
•Compressão avançada de cabeçalhos e payload
economiza banda, melhora custo/benefício sobre satélite
Solução Celular 4G/LTE

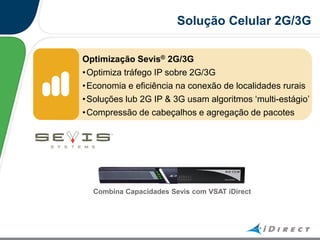

12. Optimização Sevis® 2G/3G
•Optimiza tráfego IP sobre 2G/3G
•Economia e eficiência na conexão de localidades rurais
•Soluções lub 2G IP & 3G usam algoritmos „multi-estágio‟
•Compressão de cabeçalhos e agregação de pacotes
Solução Celular 2G/3G
Combina Capacidades Sevis com VSAT iDirect

13. Cell Backhaul Teste Real
• Cliente deseja expandir cobertura 2G/3G/4G em áreas rurais
adotando retornos com tecnologia TDMA, usando hub iDirect
com Intelsat HTS IS-29e.
• Usa-se no momento solução SCPC para 2G/3G, sem
nenhum ganho em eficiência. O desperdício seria ainda mais
severo usando 4G/LTE com SCPC.
• Atrativo: economia e eficiência do TDMA pareado com HTS.

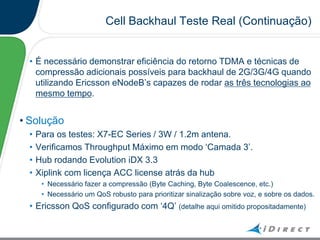

14. Cell Backhaul Teste Real (Continuação)
• É necessário demonstrar eficiência do retorno TDMA e técnicas de
compressão adicionais possíveis para backhaul de 2G/3G/4G quando
utilizando Ericsson eNodeB‟s capazes de rodar as três tecnologias ao
mesmo tempo.
• Solução
• Para os testes: X7-EC Series / 3W / 1.2m antena.
• Verificamos Throughput Máximo em modo „Camada 3‟.
• Hub rodando Evolution iDX 3.3
• Xiplink com licença ACC license atrás da hub
• Necessário fazer a compressão (Byte Caching, Byte Coalescence, etc.)
• Necessário um QoS robusto para prioritizar sinalização sobre voz, e sobre os dados.
• Ericsson QoS configurado com „4Q‟ (detalhe aqui omitido propositadamente)

15. Cell Backhaul Teste Real – Diagrama e Conexões
• Segmentação dos serviços por VLAN :
• Melhor método para classificação de tráfego (QoS), e verificação da
aplicação de regras
• Estatísticas de Downstream / Upstream)

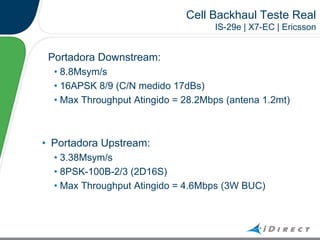

16. Cell Backhaul Teste Real
IS-29e | X7-EC | Ericsson
Portadora Downstream:
• 8.8Msym/s
• 16APSK 8/9 (C/N medido 17dBs)
• Max Throughput Atingido = 28.2Mbps (antena 1.2mt)
• Portadora Upstream:
• 3.38Msym/s
• 8PSK-100B-2/3 (2D16S)
• Max Throughput Atingido = 4.6Mbps (3W BUC)

17. iDirect G-QoS
• Melhor método para modelagem de QoS:
Group QoS, integrado na hub
Classificação por DSCP. Tráfego todo „unreliable‟.
Aceleração de TCP dentro de GTP dentro de UDP
(Backhaul LTE)  Capacidades do nosso SATHAUL!
• Tipicamente tráfego de dados vem com mistura de marcações DSCP,
e „best-effort‟ (DSCP=0). Use o „Default‟ para tráfego de dados.
- Sync & Signalling & Radio & Network Transport Control (2G/3G/4G)
- Real Time Conversational (2G/3G)
- User Data PS (2G/3G/4G)

18. iDirect G-QoS (Continuação)
• Será necessário habilitar o gerenciamento de jitter da
iDirect, para apps sensíveis a jitter (VoIP)
• Habilitar buffer de jitter na VSAT
• Buffer de Jitter proporciona até 3 controles por nível de serviço.
• Habilitar o „feathering_subframe‟ em nível de IRG
• Aplicar profundidade 65ms

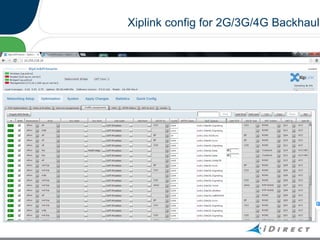

19. Xiplink config for 2G/3G/4G Backhaul

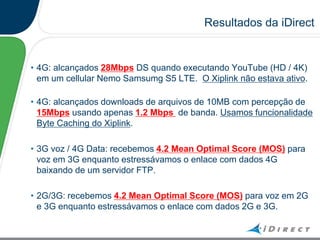

20. Resultados da iDirect
• 4G: alcançados 28Mbps DS quando executando YouTube (HD / 4K)
em um cellular Nemo Samsumg S5 LTE. O Xiplink não estava ativo.
• 4G: alcançados downloads de arquivos de 10MB com percepção de
15Mbps usando apenas 1.2 Mbps de banda. Usamos funcionalidade
Byte Caching do Xiplink.
• 3G voz / 4G Data: recebemos 4.2 Mean Optimal Score (MOS) para
voz em 3G enquanto estressávamos o enlace com dados 4G
baixando de um servidor FTP.
• 2G/3G: recebemos 4.2 Mean Optimal Score (MOS) para voz em 2G
e 3G enquanto estressávamos o enlace com dados 2G e 3G.

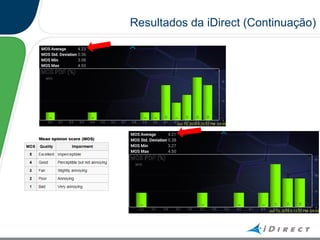

21. Resultados da iDirect (Continuação)

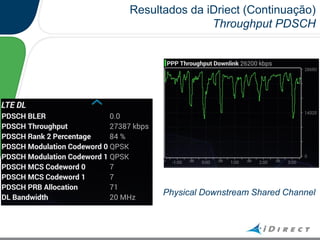

22. Resultados da iDriect (Continuação)
Throughput PDSCH
Physical Downstream Shared Channel

23. Page 23
Economia trazida pelo Sathaul em período de 12hs
• DOWNSTREAM
• Packet Coalescing Savings: 56%
• ByteCache Savings (4G only): 60%
• Packet Compression Savings: 12%
► UPSTREAM
► Packet Coalescing Savings: 24%
► ByteCache Savings (4G only): 20%
► Packet Compression Savings: 31.5%

24. Conclusão – Que Venham Novos Mercados!
Aumentando a „inteligência‟ do equipamento da ponta
de sua rede, rodamos aplicações relevantes e
diferenciadas na fronteira dos seus serviços.
