1. Otimizando
comunicações
Direct To Home

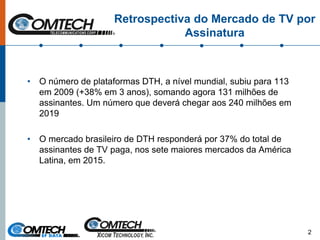

2. Retrospectiva do Mercado de TV por
Assinatura
• O número de plataformas DTH, a nível mundial, subiu para 113
em 2009 (+38% em 3 anos), somando agora 131 milhões de
assinantes. Um número que deverá chegar aos 240 milhões em
2019
• O mercado brasileiro de DTH responderá por 37% do total de
assinantes de TV paga, nos sete maiores mercados da América
Latina, em 2015.
2

3. Retrospectiva do Mercado de TV por
Assinatura
3

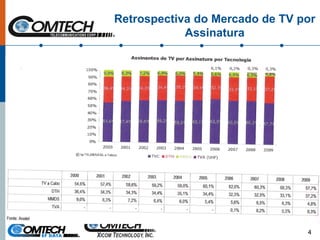

4. Retrospectiva do Mercado de TV por
Assinatura
4

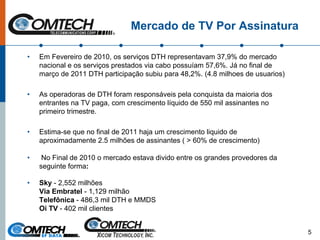

5. Mercado de TV Por Assinatura
• Em Fevereiro de 2010, os serviços DTH representavam 37,9% do mercado
nacional e os serviços prestados via cabo possuíam 57,6%. Já no final de
março de 2011 DTH participação subiu para 48,2%. (4.8 milhoes de usuarios)
• As operadoras de DTH foram responsáveis pela conquista da maioria dos
entrantes na TV paga, com crescimento líquido de 550 mil assinantes no
primeiro trimestre.
• Estima-se que no final de 2011 haja um crescimento liquido de
aproximadamente 2.5 milhões de assinantes ( > 60% de crescimento)
• No Final de 2010 o mercado estava divido entre os grandes provedores da
seguinte forma:
• Sky - 2,552 milhões
Via Embratel - 1,129 milhão
Telefônica - 486,3 mil DTH e MMDS
Oi TV - 402 mil clientes
5

6. Retrospectiva do Mercado de TV por
Assinatura
6

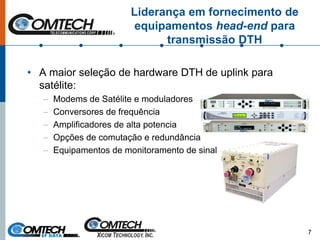

7. Liderança em fornecimento de
equipamentos head-end para
transmissão DTH
• A maior seleção de hardware DTH de uplink para
satélite:
– Modems de Satélite e moduladores
– Conversores de frequência
– Amplificadores de alta potencia
– Opções de comutação e redundância
– Equipamentos de monitoramento de sinal
7

8. Opções comuns de transporte de stream
DTH
Equipamentos de dados Comtech EF
Equipamento de tecnologia Comtech
Xicom
8
Encoders baseados em Gig-E TS IP / feed do multiplexador de cadeia de uplink
Enconders tradicionais ASI TS / feed do multiplexador de cadeia de uplink
Transponder#1Transponder#2Transponder#1Transponder#2

9. Opções de DTH FI/RF em cadeia
Comtech EF Data Equipment
Comtech Xicom Technology Equipment 9
FI de Banda L Uplink de RF equipamento externo
Sistema traditional 70/140 FI Upconverter cadeia de RF

10. Algumas Vantagens de sistemas
head-end para transmissão DTH
• Provedores DTH aumentam oferta
de serviços, ARPU, e reduzem
custos recorrentes:
– Atualização de software para novos
padrões de transmissão
– Melhorias na banda de transmissão /
utilização de energia, e performance
– Opções para serviços baseados em
IP e VOD
– Ofertas de IPTV corporativas
– Redução de 75% dos custos de
amplificação, consumo de potencia e
custo de instalação
10

11. Liderança em fornecimento de
equipamentos head-end para
transmissão DTH(continuação)
• Nós provemos serviços, suporte e estabilidade:
– Empresa de capital aberto dos E.U.A. (NASDAQ: CMTL)
– No ramo de satélites desde 1967
– Nós temos história de crescimento continuo
– Equipamentos instalados em mais de 160 países
• Mais de 4000 modems de satélite vendidos para provedores de
DTH no mundo todo (> 50% do mercado)
• Média de conversores >350,000 horas de serviços ininterruptas
• Amplificadores TWTA entregues paras todas operadoras DTH
dos E.U.A.
11

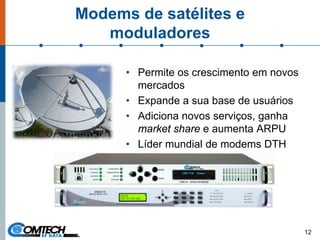

12. Modems de satélites e
moduladores
• Permite os crescimento em novos
mercados
• Expande a sua base de usuários
• Adiciona novos serviços, ganha
market share e aumenta ARPU
• Líder mundial de modems DTH
12

13. Modems de satélite e moduladores
• Comtech utiliza FPGA programáveis de alta performance, que
podem atender a demanda crescente de oferecimento de
serviços DTH
– Permite o crescimento das redes
– Upgrade de plataformas proprietárias e DVB-S para o melhor padrão de
transmissão disponível sem alterações no hardware
– Permite serviço continuado das plataformas antigas enquanto usa o mesmo
hardware para migrar novos serviços (i.e. Pay Per View e programação
HD)
– Minimiza o impacto no gerenciamento do upgrade de ativos e
desenvolvimento de drivers para sistemas M&C
– Elimina a necessidade do uso de manutenção de janelas para reposição de
hardware e recabeamento de racks e instalações
13
Upgrade do software via cartão de
memória flash ou através de conexão
Ethernet FTP

14. Modems de satélite e moduladores
Interface de transporte de stream e modularidade
• Proteja seu investimento
– Nossos modems/moduladores incluem opções flexíveis de interface que são instaláveis em
campo
– Interfaces múltiplas podem ser instaladas em conjunto, que fornece à sua instalação de uplink
DTH a flexibilidade e monitoramento da sua capacidade e capacidade de monitoramento que
você procura
– Slots de expansão de interface inclusos:
Pipe de dados 10/100/1000 Gig-E
Facilita serviços IPTV para empresas e serviços de caching DVR
CCM, VCM e ACM
Mapeamento CCM, VCM e ACM
Mod/Cod
Permite serviços de dados IP para empresas e usuários finais
PRO-MPEG COP3
Permite o uso de encoders e multiplexadores baseados na
próxima geração de IP
Auto-EQ Atraso automático de grupo
e um módulo de pré-distorção de
amplitude
Maximiza os recursos do transponder e compensa para distorção
de satélite
ASI-Monitor port Prove soluções de monitoramento de confiança valiosa
Interfaces redundantes Permite seleção de transporte de stream e comutação interna
14

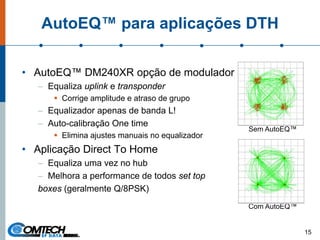

15. AutoEQ™ para aplicações DTH
• AutoEQ™ DM240XR opção de modulador
– Equaliza uplink e transponder
Corrige amplitude e atraso de grupo
– Equalizador apenas de banda L!
– Auto-calibração One time
Elimina ajustes manuais no equalizador
• Aplicação Direct To Home
– Equaliza uma vez no hub
– Melhora a performance de todos set top
boxes (geralmente Q/8PSK)
15
Sem AutoEQ™
Com AutoEQ™

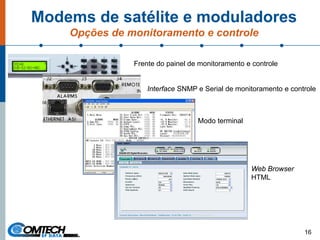

16. Modems de satélite e moduladores
Opções de monitoramento e controle
16
Frente do painel de monitoramento e controle
Interface SNMP e Serial de monitoramento e controle
Modo terminal
Web Browser
HTML

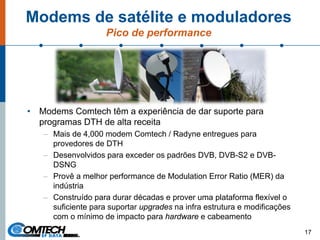

17. Modems de satélite e moduladores
Pico de performance
• Modems Comtech têm a experiência de dar suporte para
programas DTH de alta receita
– Mais de 4,000 modem Comtech / Radyne entregues para
provedores de DTH
– Desenvolvidos para exceder os padrões DVB, DVB-S2 e DVB-
DSNG
– Provê a melhor performance de Modulation Error Ratio (MER) da
indústria
– Construído para durar décadas e prover uma plataforma flexível o
suficiente para suportar upgrades na infra estrutura e modificações
com o mínimo de impacto para hardware e cabeamento
17

18. Add One Way – HITS / IPTV e
serviços baseados em arquivos
• Entrega de vídeo ao vivo, comerciais e
programação local
• Plataforma baseada em arquivos em tempo
não real
18

19. Oferece serviços de dados IP
assimétricos (dois caminhos)
• Redes IP ponto para
multiponto
• Rápida penetração no
mercado ISP
• Entrega de conteúdo em alta
velocidade
• IPTV / Business Television
• CCM & VCM com
capacidade para maximizar
a transferência de dados
19

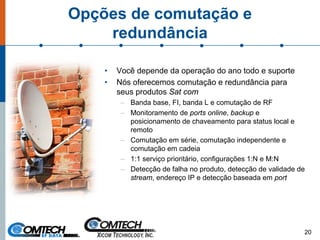

20. Opções de comutação e
redundância
• Você depende da operação do ano todo e suporte
• Nós oferecemos comutação e redundância para
seus produtos Sat com
– Banda base, FI, banda L e comutação de RF
– Monitoramento de ports online, backup e
posicionamento de chaveamento para status local e
remoto
– Comutação em série, comutação independente e
comutação em cadeia
– 1:1 serviço prioritário, configurações 1:N e M:N
– Detecção de falha no produto, detecção de validade de
stream, endereço IP e detecção baseada em port
20

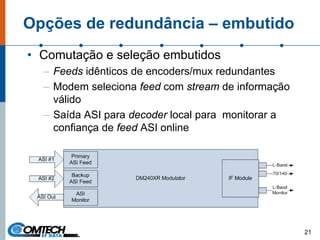

21. Opções de redundância – embutido
• Comutação e seleção embutidos
– Feeds idênticos de encoders/mux redundantes
– Modem seleciona feed com stream de informação
válido
– Saída ASI para decoder local para monitorar a
confiança de feed ASI online
21

22. Opções de redundância – RRS11
22
• Comutação 1:1 autônoma
– Máxima confiabilidade / alimentação de potencia
obtida diretamente dos modems
– Pontos de monitoramento online e de backup,
além de monitorar ports de modem para controle
completo de monitoramentoPower
L-Band
70/140
Power
L-Band
70/140

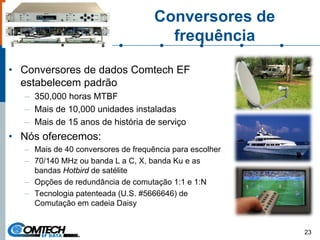

23. Conversores de
frequência
• Conversores de dados Comtech EF
estabelecem padrão
– 350,000 horas MTBF
– Mais de 10,000 unidades instaladas
– Mais de 15 anos de história de serviço
• Nós oferecemos:
– Mais de 40 conversores de frequência para escolher
– 70/140 MHz ou banda L a C, X, banda Ku e as
bandas Hotbird de satélite
– Opções de redundância de comutação 1:1 e 1:N
– Tecnologia patenteada (U.S. #5666646) de
Comutação em cadeia Daisy
23

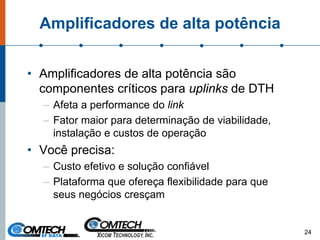

24. Amplificadores de alta potência
• Amplificadores de alta potência são
componentes críticos para uplinks de DTH
– Afeta a performance do link
– Fator maior para determinação de viabilidade,
instalação e custos de operação
• Você precisa:
– Custo efetivo e solução confiável
– Plataforma que ofereça flexibilidade para que
seus negócios cresçam
24

25. Amplificadores de alta potência
Soluções TWTA VS SSPA
• Os níveis de potência
variam de acordo com a
banda de frequência
• Situação dos HPAs
externos mostrada
• Algumas escolhas são
óbvias, SSPA para baixas
potências e TWTA para
altas potências
• Na área em cinza, a
melhor escolha depende
dos fatores como
tamanho, consumo de
potência e custos. A
melhor resposta muda
com o tempo conforme
novos produtos e
tecnologias vão surgindo
25

26. Amplificadores de alta potência
Liderando soluções TWTA
• Soluções TWTA reduzem o custo de compra,
instalação, operação e mantém os amplificadores de
alta potência em mais de 75% comparados aos
amplificadores Klystron(KPAs).
• Comtech Xicom Technology, fornece soluções TWTA
– Líder de mercado reconhecido
O provedor do amplificador de uplink DTH escolhido na
América do norte
Liderança no mundo todo de TWTA outdoor
– Oferece TWTA outdoor de alta potência nas bandas C,
Ku, DBS e Ka
26

27. Amplificadores de alta potência
Potência máxima linear(MLP)
• Com todos requisitos de linearidade atingidos
27

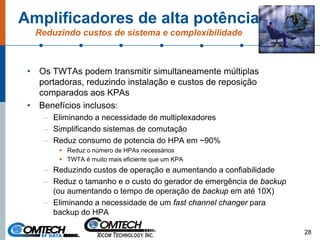

28. Amplificadores de alta potência
Reduzindo custos de sistema e complexibilidade
• Os TWTAs podem transmitir simultaneamente múltiplas
portadoras, reduzindo instalação e custos de reposição
comparados aos KPAs
• Benefícios inclusos:
– Eliminando a necessidade de multiplexadores
– Simplificando sistemas de comutação
– Reduz consumo de potencia do HPA em ~90%
Reduz o número de HPAs necessários
TWTA é muito mais eficiente que um KPA
– Reduzindo custos de operação e aumentando a confiabilidade
– Reduz o tamanho e o custo do gerador de emergência de backup
(ou aumentando o tempo de operação de backup em até 10X)
– Eliminando a necessidade de um fast channel changer para
backup do HPA
28

29. Amplificadores de alta potência
Reduzindo custos de sistema e complexibilidade
• TWTAs externos de alta potência permitem que você monte o HPA na
antena
• Movendo HPAs da sala de transmissão para a antena:
– Elimina longos guias de ondas e perdas associadas de RF
– Reduz necessidades de espaço na estrutura da sala de transmissão
– Reduz custo com ar-condicionado por eliminar necessidades de
dissipações de temperatura
29

30. Amplificadores de alta potência

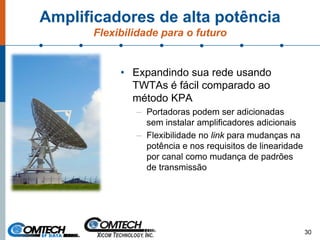

Flexibilidade para o futuro
• Expandindo sua rede usando
TWTAs é fácil comparado ao
método KPA
– Portadoras podem ser adicionadas
sem instalar amplificadores adicionais
– Flexibilidade no link para mudanças na
potência e nos requisitos de linearidade
por canal como mudança de padrões
de transmissão
30

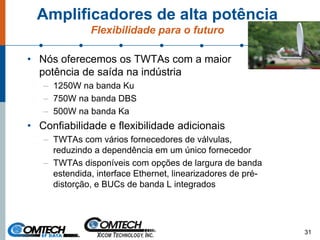

31. Amplificadores de alta potência
Flexibilidade para o futuro
• Nós oferecemos os TWTAs com a maior
potência de saída na indústria
– 1250W na banda Ku
– 750W na banda DBS
– 500W na banda Ka
• Confiabilidade e flexibilidade adicionais
– TWTAs com vários fornecedores de válvulas,
reduzindo a dependência em um único fornecedor
– TWTAs disponíveis com opções de largura de banda
estendida, interface Ethernet, linearizadores de pré-
distorção, e BUCs de banda L integrados
31

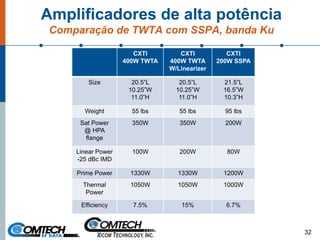

32. Amplificadores de alta potência
Comparação de TWTA com SSPA, banda Ku
32
CXTI
400W TWTA
CXTI
400W TWTA
W/Linearizer
CXTI
200W SSPA
Size 20.5”L
10.25”W
11.0”H
20.5”L
10.25”W
11.0”H
21.5”L
16.5”W
10.3”H
Weight 55 lbs 55 lbs 95 lbs
Sat Power
@ HPA
flange
350W 350W 200W
Linear Power
-25 dBc IMD
100W 200W 80W
Prime Power 1330W 1330W 1200W
Thermal
Power
1050W 1050W 1000W
Efficiency 7.5% 15% 6.7%

33. Amplificadores de alta potência
Interface de TWTA
33

34. Monitoramento de sinal
• Se você precisa monitorar seus
sinais em uma estação de uplink ou
remotamente devido ao cross
strapping ou suporte de feed
localizado
– Monitoramento FI, RF e banda base
– Produtos especializados para
monitorar sinais, vídeo e feeds de
dados para centrais de operação de
redes (NOC) e estações de uplink
– Soluções de retorno de banda base
ASI
– Solução de retorno de Gig-E
– Opções de monitoramento remoto de
IRD
34

35. Monitoramento co-localizado de
uplink
• Built-in Porta de Monitoração
• Interface direta de IRD para o modulador
• Feed direto do IRD de -20 dB
35

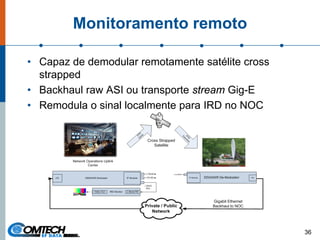

36. Monitoramento remoto
• Capaz de demodular remotamente satélite cross
strapped
• Backhaul raw ASI ou transporte stream Gig-E
• Remodula o sinal localmente para IRD no NOC
36

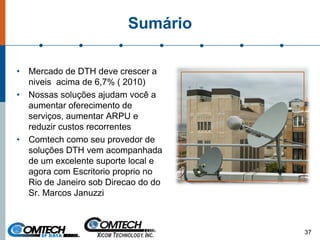

37. Sumário
• Mercado de DTH deve crescer a
niveis acima de 6,7% ( 2010)
• Nossas soluções ajudam você a
aumentar oferecimento de
serviços, aumentar ARPU e
reduzir custos recorrentes
• Comtech como seu provedor de
soluções DTH vem acompanhada
de um excelente suporte local e
agora com Escritorio proprio no
Rio de Janeiro sob Direcao do do
Sr. Marcos Januzzi
37

38. 2114 West 7th Street
Tempe, AZ 85281
USA
Tel +1.480.333.2200
FAX +1.480.333.2540
sales@comtechefdata.com
www.comtechefdata.com
