1. Renato Cavalcante
Banda Larga via Satélite

2. Tipos de Satélites
• GEOestacionários: Satélites de alta órbita. Possuem uma
rotação igual a da Terra. Alocação de slots pela ITU. Baixas
taxas de erros. Exemplo de uso: VSATS (Very Small Aperture
Terminals).
• MEO: Satélites de média órbita. Levam 6horas para circular a
Terra. Exemplo de uso: GPS (24 satélites Global Positin
System).
• LEO: Necessita de uma grande quantidade de satélites para
compor um sistema. Satélites de baixa órbita. Movimentação
rápida. Exemplos: Iridium e Globalstar. 2

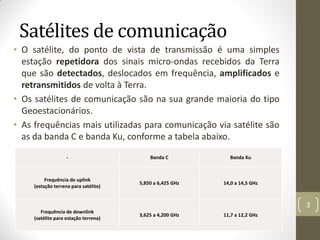

3. Satélites de comunicação
• O satélite, do ponto de vista de transmissão é uma simples
estação repetidora dos sinais micro-ondas recebidos da Terra
que são detectados, deslocados em frequência, amplificados e
retransmitidos de volta à Terra.
• Os satélites de comunicação são na sua grande maioria do tipo
Geoestacionários.
• As frequências mais utilizadas para comunicação via satélite são
as da banda C e banda Ku, conforme a tabela abaixo.
- Banda C Banda Ku
Frequência de uplink
(estação terrena para satélite)
5,850 a 6,425 GHz 14,0 a 14,5 GHz
Frequência de downlink
(satélite para estação terrena)
3,625 a 4,200 GHz 11,7 a 12,2 GHz
3

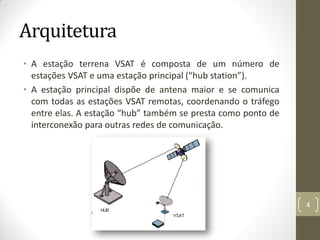

4. Arquitetura
• A estação terrena VSAT é composta de um número de
estações VSAT e uma estação principal (“hub station”).
• A estação principal dispõe de antena maior e se comunica
com todas as estações VSAT remotas, coordenando o tráfego
entre elas. A estação “hub” também se presta como ponto de
interconexão para outras redes de comunicação.
4

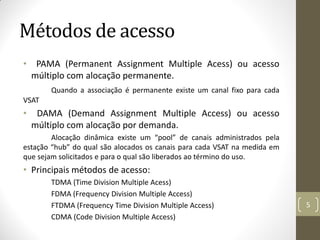

5. Métodos de acesso
• PAMA (Permanent Assignment Multiple Acess) ou acesso
múltiplo com alocação permanente.
Quando a associação é permanente existe um canal fixo para cada
VSAT
• DAMA (Demand Assignment Multiple Access) ou acesso
múltiplo com alocação por demanda.
Alocação dinâmica existe um “pool” de canais administrados pela
estação “hub” do qual são alocados os canais para cada VSAT na medida em
que sejam solicitados e para o qual são liberados ao término do uso.
• Principais métodos de acesso:
TDMA (Time Division Multiple Acess)
FDMA (Frequency Division Multiple Access)
FTDMA (Frequency Time Division Multiple Access)
CDMA (Code Division Multiple Access)
5

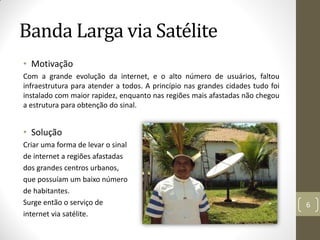

6. Banda Larga via Satélite
• Motivação
Com a grande evolução da internet, e o alto número de usuários, faltou
infraestrutura para atender a todos. A princípio nas grandes cidades tudo foi
instalado com maior rapidez, enquanto nas regiões mais afastadas não chegou
a estrutura para obtenção do sinal.
• Solução
Criar uma forma de levar o sinal
de internet a regiões afastadas
dos grandes centros urbanos,
que possuíam um baixo número
de habitantes.
Surge então o serviço de
internet via satélite.
6

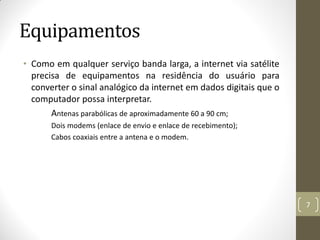

7. Equipamentos
• Como em qualquer serviço banda larga, a internet via satélite
precisa de equipamentos na residência do usuário para
converter o sinal analógico da internet em dados digitais que o
computador possa interpretar.
Antenas parabólicas de aproximadamente 60 a 90 cm;
Dois modems (enlace de envio e enlace de recebimento);
Cabos coaxiais entre a antena e o modem.
7

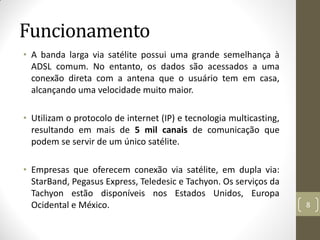

8. Funcionamento
• A banda larga via satélite possui uma grande semelhança à
ADSL comum. No entanto, os dados são acessados a uma
conexão direta com a antena que o usuário tem em casa,
alcançando uma velocidade muito maior.
• Utilizam o protocolo de internet (IP) e tecnologia multicasting,
resultando em mais de 5 mil canais de comunicação que
podem se servir de um único satélite.
• Empresas que oferecem conexão via satélite, em dupla via:
StarBand, Pegasus Express, Teledesic e Tachyon. Os serviços da
Tachyon estão disponíveis nos Estados Unidos, Europa
Ocidental e México. 8

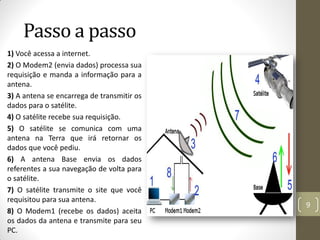

9. Passo a passo
1) Você acessa a internet.
2) O Modem2 (envia dados) processa sua
requisição e manda a informação para a
antena.
3) A antena se encarrega de transmitir os
dados para o satélite.
4) O satélite recebe sua requisição.
5) O satélite se comunica com uma
antena na Terra que irá retornar os
dados que você pediu.
6) A antena Base envia os dados
referentes a sua navegação de volta para
o satélite.
7) O satélite transmite o site que você
requisitou para sua antena.
8) O Modem1 (recebe os dados) aceita
os dados da antena e transmite para seu
PC.
9

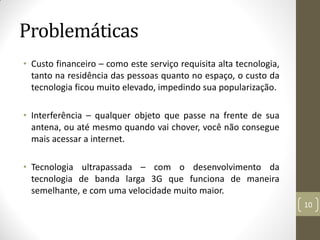

10. Problemáticas
• Custo financeiro – como este serviço requisita alta tecnologia,
tanto na residência das pessoas quanto no espaço, o custo da
tecnologia ficou muito elevado, impedindo sua popularização.
• Interferência – qualquer objeto que passe na frente de sua
antena, ou até mesmo quando vai chover, você não consegue
mais acessar a internet.
• Tecnologia ultrapassada – com o desenvolvimento da
tecnologia de banda larga 3G que funciona de maneira
semelhante, e com uma velocidade muito maior.
10

11. Referências
• JORDÃO,Fábio - Banda Larga via satélite. Publicado em 19
de fevereiro de 2009, url:
http://www.tecmundo.com.br/roteador/1611-banda-
larga-via-satelite.htm
"HowStuffWorks - Como funciona a Internet via satélite".
Publicado em 03 de abril de 2001(atualizado em 27 de
dezembro de 2007)
http://www.hsw.uol.com.br/questao606.htm (17 de
dezembro de 2013)
HUGUENEY,Carlindo. Seção: Tutoriais
Transmissão: Comunicação Via Satélite. 2003, url:
http://www.teleco.com.br/tutoriais/tutorialsatcom/defa
ult.asp 11
