O documento descreve o serviço NewsSpotter da Eutelsat, que fornece contribuição de notícias e dados em campo usando o satélite KA-SAT. O NewsSpotter oferece terminais leves, compactos e de alto desempenho que usam a banda Ka para transmissão bidirecional de vídeo e arquivos de forma acessível. O documento explica como o serviço funciona e os modelos de terminais e unidades internas disponíveis.

1. 1
NewsSpotter
SNG via KA-SAT
Eloi Stivalletti – Eutelsat do Brasil

2. 2

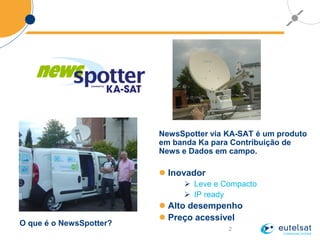

O que é o NewsSpotter?
NewsSpotter via KA-SAT é um produto
em banda Ka para Contribuição de
News e Dados em campo.
 Inovador
 Leve e Compacto
 IP ready
 Alto desempenho
 Preço acessível

3. 3
Introdução sobre o KA-SAT

4. 4

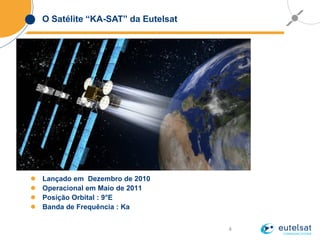

O Satélite “KA-SAT” da Eutelsat
 Lançado em Dezembro de 2010
 Operacional em Maio de 2011
 Posição Orbital : 9°E
 Banda de Frequência : Ka

5. 5

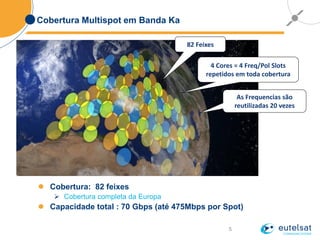

Cobertura Multispot em Banda Ka
 Cobertura: 82 feixes
 Cobertura completa da Europa
 Capacidade total : 70 Gbps (até 475Mbps por Spot)
4 Cores = 4 Freq/Pol Slots
repetidos em toda cobertura
82 Feixes
As Frequencias são
reutilizadas 20 vezes

6. 6

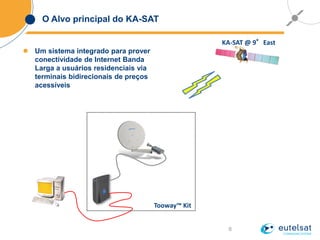

O Alvo principal do KA-SAT
 Um sistema integrado para prover
conectividade de Internet Banda
Larga a usuários residenciais via
terminais bidirecionais de preços
acessíveis
KA-SAT @ 9°East
Tooway™ Kit

7. 7

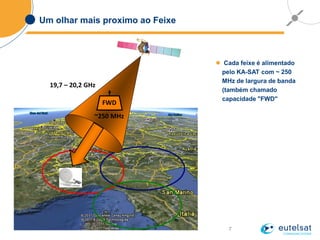

Um olhar mais proximo ao Feixe
19,7 – 20,2 GHz
~250 MHz
FWD
 Cada feixe é alimentado
pelo KA-SAT com ~ 250
MHz de largura de banda
(também chamado
capacidade "FWD"

8. 8

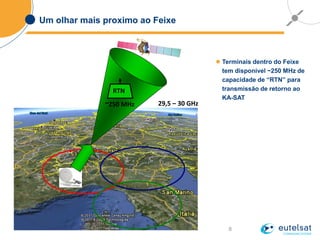

Um olhar mais proximo ao Feixe
 Terminais dentro do Feixe
tem disponível ~250 MHz de
capacidade de “RTN” para
transmissão de retorno ao
KA-SAT
29,5 – 30 GHz~250 MHz
RTN

9. 9

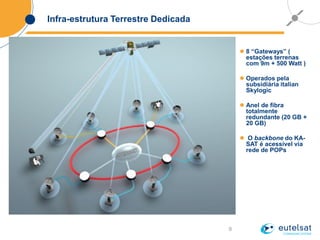

Infra-estrutura Terrestre Dedicada
 8 “Gateways” (
estações terrenas
com 9m + 500 Watt )
 Operados pela
subsidiária italian
Skylogic
 Anel de fibra
totalmente
redundante (20 GB +
20 GB)
 O backbone do KA-
SAT é acessível via
rede de POPs

10. 10

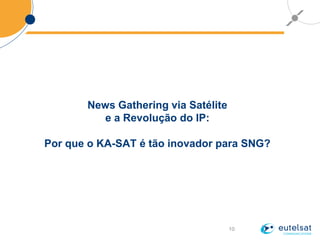

News Gathering via Satélite
e a Revolução do IP:
Por que o KA-SAT é tão inovador para SNG?

11. 11

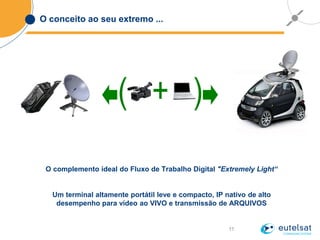

O conceito ao seu extremo ...
• O complemento ideal do Fluxo de Trabalho Digital "Extremely Light“
•
• Um terminal altamente portátil leve e compacto, IP nativo de alto
desempenho para vídeo ao VIVO e transmissão de ARQUIVOS
( + )

12. 12

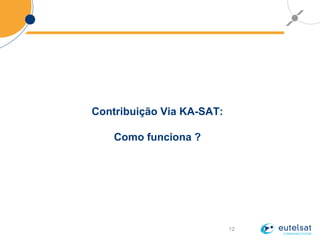

Contribuição Via KA-SAT:
Como funciona ?

13. 13

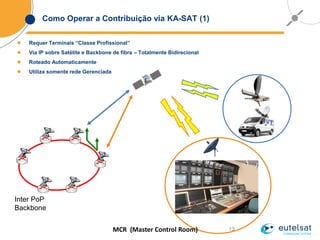

Como Operar a Contribuição via KA-SAT (1)
 Requer Terminais “Classe Profissional”
 Via IP sobre Satélite e Backbone de fibra – Totalmente Bidirecional
 Roteado Automaticamente
 Utiliza somente rede Gerenciada
Inter PoP
Backbone
MCR (Master Control Room)

14. 14

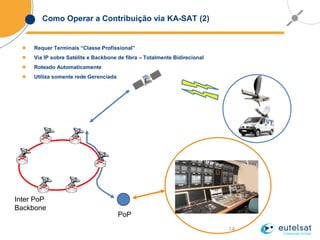

Como Operar a Contribuição via KA-SAT (2)
 Requer Terminais “Classe Profissional”
 Via IP sobre Satélite e Backbone de fibra – Totalmente Bidirecional
 Roteado Automaticamente
 Utiliza somente rede Gerenciada
Inter PoP
Backbone
PoP

15. 15

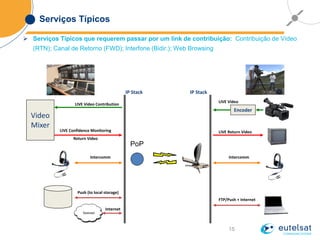

Serviços Típicos
 Serviços Típicos que requerem passar por um link de contribuição: Contribuição de Vídeo
(RTN); Canal de Retorno (FWD); Interfone (Bidir.); Web Browsing
Encoder
PoP
IP Stack IP Stack
LIVE Video Contribution
LIVE Video
FTP/Push + Internet
Push (to local storage)
Video
Mixer
LIVE Confidence Monitoring
Return Video
LIVE Return Video
Internet
Intercomm Intercomm

16. 16

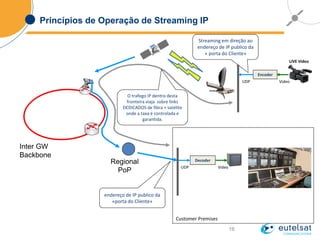

Princípios de Operação de Streaming IP
Inter GW
Backbone
Regional
PoP
Encoder
LIVE Video
Streaming em direção ao
endereço de IP publico da
« porta do Cliente»
VideoUDP
Decoder
VideoUDP
endereço de IP publico da
«porta do Cliente»
Customer Premises
O trafego IP dentro desta
fronteira viaja sobre links
DEDICADOS de fibra + satélite
onde a taxa é controlada e
garantida.

17. 17

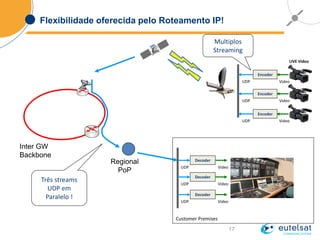

Flexibilidade oferecida pelo Roteamento IP!
Inter GW
Backbone
Regional
PoP
Encoder
LIVE Video
Multiplos
Streaming
VideoUDP
Decoder
VideoUDP
Três streams
UDP em
Paralelo !
Customer Premises
Encoder
VideoUDP
Encoder
VideoUDP
Decoder
VideoUDP
Decoder
VideoUDP

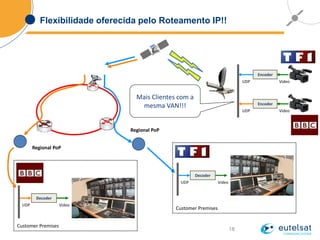

18. 18
Regional PoP
Encoder
Mais Clientes com a
mesma VAN!!!
VideoUDP
Decoder
VideoUDP
Customer Premises
Encoder
VideoUDP
Decoder
VideoUDP
Customer Premises
Regional PoP
Flexibilidade oferecida pelo Roteamento IP!!

19. 19
do Terminal do Consumidor Tooway™ ao Terminal
Profissional de SNG

20. 20

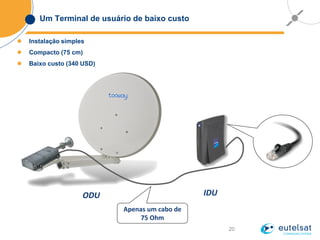

Um Terminal de usuário de baixo custo
 Instalação simples
 Compacto (75 cm)
 Baixo custo (340 USD)
Apenas um cabo de
75 Ohm
ODU IDU

21. 21

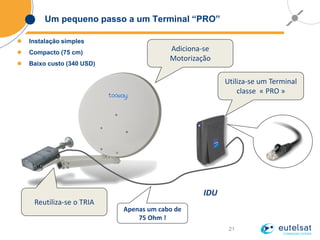

Um pequeno passo a um Terminal “PRO”
 Instalação simples
 Compacto (75 cm)
 Baixo custo (340 USD)
Apenas um cabo de
75 Ohm !
ODU IDU
Adiciona-se
Motorização
Reutiliza-se o TRIA
Utiliza-se um Terminal
classe « PRO »

22. 22

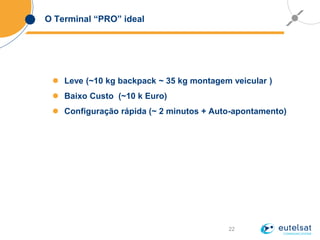

O Terminal “PRO” ideal
 Leve (~10 kg backpack ~ 35 kg montagem veicular )
 Baixo Custo (~10 k Euro)
 Configuração rápida (~ 2 minutos + Auto-apontamento)

23. 23

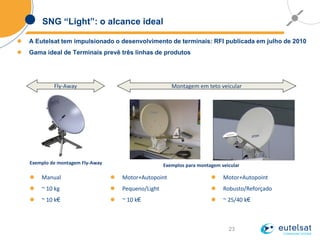

SNG “Light”: o alcance ideal
 A Eutelsat tem impulsionado o desenvolvimento de terminais: RFI publicada em julho de 2010
 Gama ideal de Terminais prevê três linhas de produtos
Exemplos para montagem veicularExemplo de montagem Fly-Away
Fly-Away Montagem em teto veicular
 Manual
 ~ 10 kg
 ~ 10 k€
 Motor+Autopoint
 Pequeno/Light
 ~ 10 k€
 Motor+Autopoint
 Robusto/Reforçado
 ~ 25/40 k€

24. 24

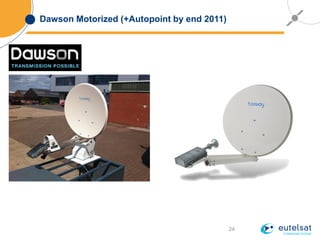

Dawson Motorized (+Autopoint by end 2011)

25. 25

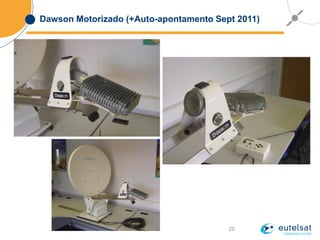

Dawson Motorizado (+Auto-apontamento Sept 2011)

26. 26

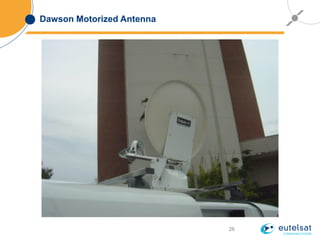

Dawson Motorized Antenna

27. 27

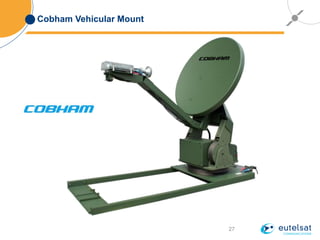

Cobham Vehicular Mount

28. 28
AVL Motorized + Autopoint (Prototype)

29. 29

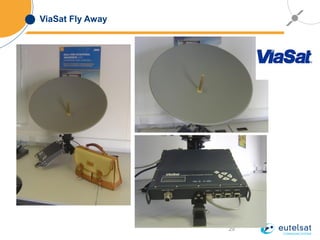

ViaSat Fly Away

30. 30

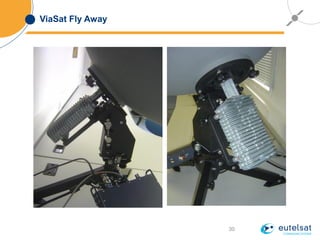

ViaSat Fly Away

31. 31

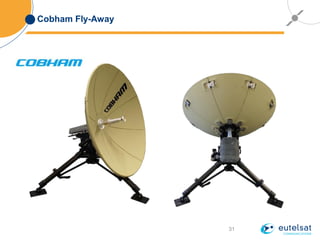

Cobham Fly-Away

32. 32

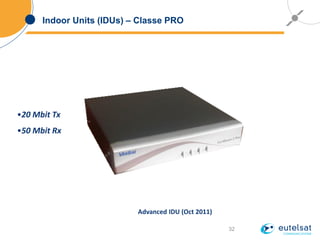

Indoor Units (IDUs) – Classe PRO
Advanced IDU (Oct 2011)
•20 Mbit Tx
•50 Mbit Rx

33. 33

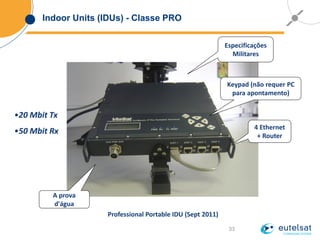

Indoor Units (IDUs) - Classe PRO
Professional Portable IDU (Sept 2011)
Especificações
Militares
A prova
d'água
4 Ethernet
+ Router
Keypad (não requer PC
para apontamento)
•20 Mbit Tx
•50 Mbit Rx

34. 34

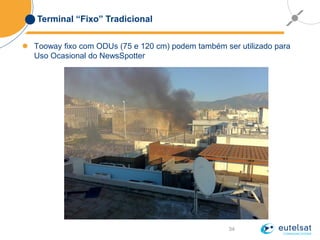

Terminal “Fixo” Tradicional
 Tooway fixo com ODUs (75 e 120 cm) podem também ser utilizado para
Uso Ocasional do NewsSpotter

35. 35

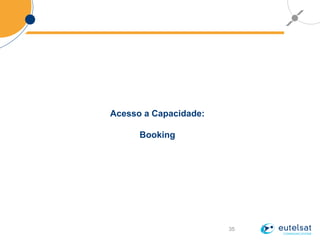

Acesso a Capacidade:
Booking

36. 36

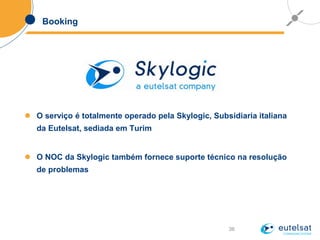

Booking
 O serviço é totalmente operado pela Skylogic, Subsidiaria italiana
da Eutelsat, sediada em Turim
 O NOC da Skylogic também fornece suporte técnico na resolução
de problemas

37. 37

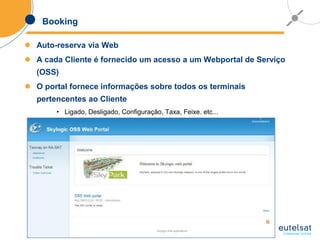

Booking
 Auto-reserva via Web
 A cada Cliente é fornecido um acesso a um Webportal de Serviço
(OSS)
 O portal fornece informações sobre todos os terminais
pertencentes ao Cliente
• Ligado, Desligado, Configuração, Taxa, Feixe. etc...

38. 38

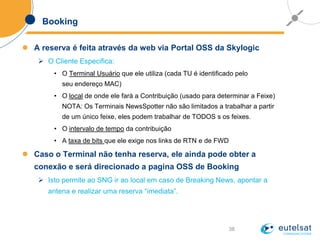

Booking
 A reserva é feita através da web via Portal OSS da Skylogic
 O Cliente Especifica:
• O Terminal Usuário que ele utiliza (cada TU é identificado pelo
seu endereço MAC)
• O local de onde ele fará a Contribuição (usado para determinar a Feixe)
NOTA: Os Terminais NewsSpotter não são limitados a trabalhar a partir
de um único feixe, eles podem trabalhar de TODOS s os feixes.
• O intervalo de tempo da contribuição
• A taxa de bits que ele exige nos links de RTN e de FWD
 Caso o Terminal não tenha reserva, ele ainda pode obter a
conexão e será direcionado a pagina OSS de Booking
 Isto permite ao SNG ir ao local em caso de Breaking News, apontar a
antena e realizar uma reserva “imediata”.

39. 39

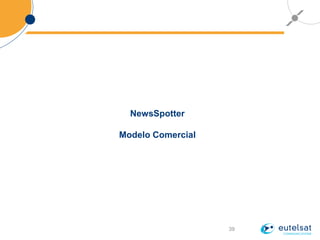

NewsSpotter
Modelo Comercial

40. 40
Modelo Comercial
 Não é vendido MHz, mas sim GBytes
 O Cliente paga pelo volume transferido em vez de um slot de Frequência
utilizado
 Exemplo
 1 hora de transferência @ 4Mbps = 1.8 GBytes
Volume transferido em 1 hora
Transfer bit-rate Volume transferred
1 Mbps 0.45 GB
2 Mbps 0.9 GB
4 Mbps 1.8 GB
8 Mbps 3.6 GB
12 Mbps 5.4 GB
Tempo para transferencia de 1 GB
Transfer bit-rate Time to transfer
1 Mbps 2h13
2 Mbps 1h07
4 Mbps 33 min
8 Mbps 17 min
12 Mbps 11 min

41. 41

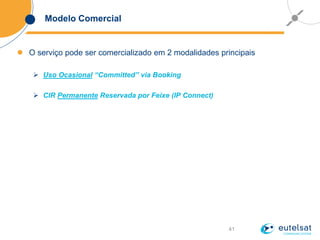

Modelo Comercial
 O serviço pode ser comercializado em 2 modalidades principais
 Uso Ocasional “Committed” via Booking
 CIR Permanente Reservada por Feixe (IP Connect)

42. 42

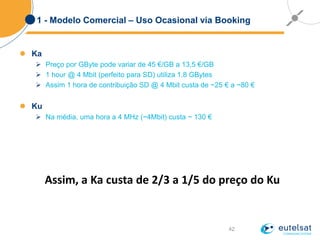

1 - Modelo Comercial – Uso Ocasional via Booking
 Ka
 Preço por GByte pode variar de 45 €/GB a 13,5 €/GB
 1 hour @ 4 Mbit (perfeito para SD) utiliza 1.8 GBytes
 Assim 1 hora de contribuição SD @ 4 Mbit custa de ~25 € a ~80 €
 Ku
 Na média, uma hora a 4 MHz (~4Mbit) custa ~ 130 €
Assim, a Ka custa de 2/3 a 1/5 do preço do Ku

43. 43
OBRIGADO !!
