O documento discute o uso de soluções DualFlow da Newtec para coleta rápida de notícias via satélite. O DualFlow permite transmissão simultânea de sinais de vídeo e dados, facilitando a colaboração remota e a transição entre interfaces ASI e IP. Casos de referência incluem a cobertura do Tour de France pela VMMa e o jornalismo diário no Iraque pela Al Sumaria TV.

1. Fast News Gathering:
Eventos e Jornalismo via Satélite
Bart Van Utterbeeck
1

2. 2
Agenda
• Fast News Gathering
– Contexto
– DualFlow
• Casos de referência
– Tour de France
– Al Sumaria

3. 3

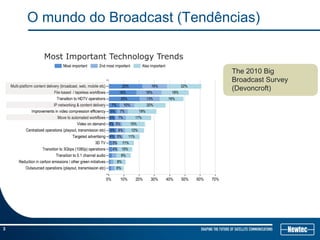

The 2010 Big
Broadcast Survey
(Devoncroft)
Next to the transition to HD, the movement from tape to file video and IP
content delivery are also key global issues for the industry
Most Important Technology Trends
O mundo do Broadcast (Tendências)

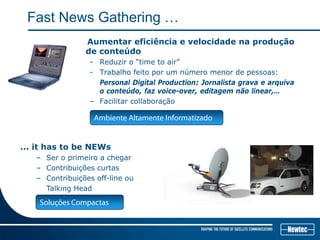

4. Fast News Gathering …
Aumentar eficiência e velocidade na produção
de conteúdo
- Reduzir o “time to air”
- Trabalho feito por um número menor de pessoas:
Personal Digital Production: Jornalista grava e arquiva
o conteúdo, faz voice-over, editagem não linear,…
– Facilitar collaboração
... it has to be NEWs
– Ser o primeiro a chegar
– Contribuições curtas
– Contribuições off-line ou
Talking Head
Ambiente Altamente Informatizado
Soluções Compactas

5. 5

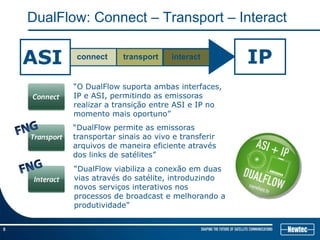

DualFlow: Connect – Transport – Interact
“O DualFlow suporta ambas interfaces,
IP e ASI, permitindo as emissoras
realizar a transição entre ASI e IP no
momento mais oportuno”
connect transport interact
ASI IPtransport
“DualFlow permite as emissoras
transportar sinais ao vivo e transferir
arquivos de maneira eficiente através
dos links de satélites”
interact
“DualFlow viabiliza a conexão em duas
vias através do satélite, introduzindo
novos serviços interativos nos
processos de broadcast e melhorando a
produtividade”

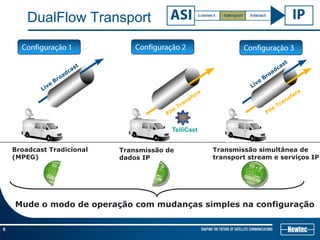

6. 6
DualFlow Transport
Broadcast Tradicional
(MPEG)
Mude o modo de operação com mudanças simples na configuração
Configuração 1
Transmissão simultânea de
transport stream e serviços IP
Configuração 3
Transmissão de
dados IP
Configuração 2
TelliCast

7. 7

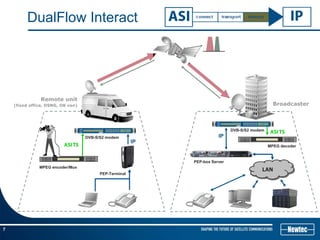

DualFlow Interact
IP
IP
LAN
Broadcaster
Remote unit
(fixed office, DSNG, OB van)
MPEG encoder/Mux
MPEG decoder
DVB-S/S2 modem
DVB-S/S2 modem
PEP-box Server
PEP-Terminal
ASI TS
ASI TS

8. 8
Caso Real: VMMa (VTM, JIM TV, 2BE)
• Frota DSNG
• Operada pelo departamento TI
• Equipamentos DualFlow (ASI+IP)
• Capacidade Satelital através ENEX
• VMMa possui 800 KHz always-on (24/7)
• n x 3.8 MHz slots para Uso Occasional
Caso:
Cobertura do“Tour de France”através
de contribuições ao vivo e off-line ao
programma“In het wiel van de Tour”
(Na roda do Tour)

9. 9
Desafios: VMMa – Tour de France
• Evento itinerante (sem infraestrutura fixa)
• Mínimo de planejamento (Improvização)
• Pouco tempo para coordenação com a matriz
• Requer solução compacta / fácil instalação

10. 10

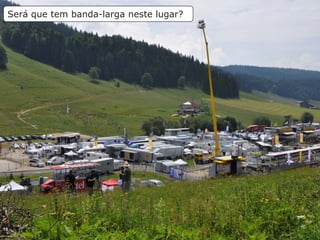

Será que tem banda-larga neste lugar?

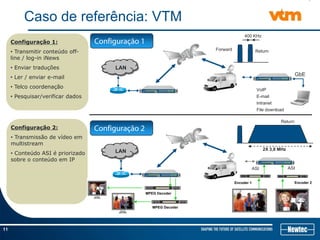

11. 11
Caso de referência: VTM
2X 3,8 MHz
LAN
GbE
400 KHz
ReturnForward
MPEG Decoder
Configuração 1:
• Transmitir conteúdo off-
line / log-in iNews
• Enviar traduções
• Ler / enviar e-mail
• Telco coordenação
• Pesquisar/verificar dados
Return
Encoder 1
LAN
Encoder 2
ASIASI
VoIP
E-mail
Intranet
File download
Configuração 1
Configuração 2Configuração 2:
• Transmissão de vídeo em
multistream
• Conteúdo ASI é priorizado
sobre o conteúdo em IP
MPEG Decoder

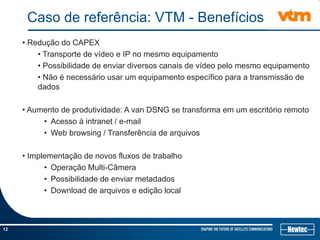

12. 12
Caso de referência: VTM - Benefícios
• Redução do CAPEX
• Transporte de vídeo e IP no mesmo equipamento
• Possibilidade de enviar diversos canais de vídeo pelo mesmo equipamento
• Não é necessário usar um equipamento específico para a transmissão de
dados
• Aumento de produtividade: A van DSNG se transforma em um escritório remoto
• Acesso à intranet / e-mail
• Web browsing / Transferência de arquivos
• Implementação de novos fluxos de trabalho
• Operação Multi-Câmera
• Possibilidade de enviar metadados
• Download de arquivos e edição local

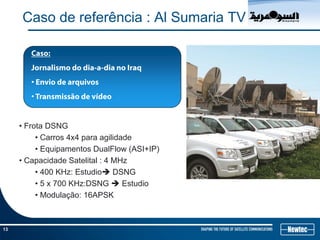

13. 13
Caso de referência : Al Sumaria TV
• Frota DSNG
• Carros 4x4 para agilidade
• Equipamentos DualFlow (ASI+IP)
• Capacidade Satelital : 4 MHz
• 400 KHz: Estudio DSNG
• 5 x 700 KHz:DSNG Estudio
• Modulação: 16APSK
Caso:
Jornalismo do dia-a-dia no Iraq
• Envio de arquivos
• Transmissão de vídeo

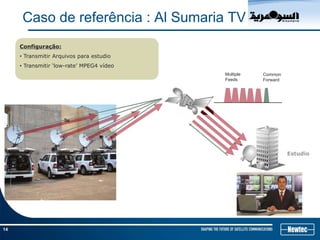

14. 14
Configuração:
• Transmitir Arquivos para estudio
• Transmitir ‘low-rate’ MPEG4 vídeo
Caso de referência : Al Sumaria TV
Estudio
Common
Forward
Multiple
Feeds

15. 16
Mais informações … www.newtec.eu
www.newtec.eu

16. Obrigado
Bart Van Utterbeeck
Tel: +55.11.2092.6220
bvu@newtec.eu
17

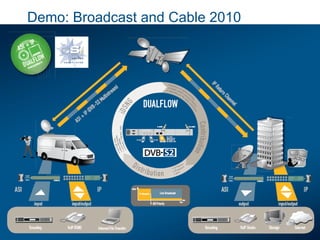

17. 18
Demo: Broadcast and Cable 2010

18. 19

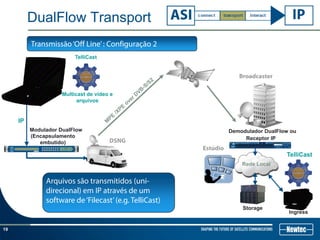

DualFlow Transport
DSNG
IP
Multicast de vídeo e
arquivos
TelliCast
Broadcaster
TelliCast
Modulador DualFlow
Estúdio
Demodulador DualFlow ou
Receptor IP
Transmissão‘Off Line’: Configuração 2
Rede Local
Arquivos são transmitidos (uni-
direcional) em IP através de um
software de‘Filecast’(e.g. TelliCast)
Ingress
Storage
(Encapsulamento
embutido)
