Este documento discute a evolução do protocolo DOCSIS no sistema de televisão a cabo. Descreve como o DOCSIS foi desenvolvido para permitir que as operadoras de TV a cabo oferecessem serviços de banda larga e telefonia além da TV, e como suas especificações foram aprimoradas ao longo do tempo para aumentar a velocidade e capacidade da rede. Também compara o padrão DOCSIS com o EuroDOCSIS e resume visitas técnicas realizadas a duas operadoras.

1. DOCSIS:
NA EVOLUÇÃO DO SISTEMA DE
TELEVISÃO A CABO
1

2. 5º Periodo
Amarildo Alves de Jesus
Cristiani Talita Dias Ramos
José Roberto de Souza
2

3.  Resumo
 Justificativa
 Desenvolvimento
◦ Historia da Televisão a Cabo
◦ Infraestrutura do Sistema de Tv a cabo
 Headend
 HFC
◦ Especificações DOCSIS
 Diferenças Evolutivas
 Comparação com EuroDOCSIS
◦ Visitas Tecnicas
◦ Conclusão
3

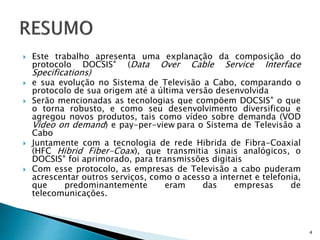

4.  Este trabalho apresenta uma explanação da composição do
protocolo DOCSIS® (Data Over Cable Service Interface
Specifications)
 e sua evolução no Sistema de Televisão a Cabo, comparando o
protocolo de sua origem até a última versão desenvolvida
 Serão mencionadas as tecnologias que compõem DOCSIS® o que
o torna robusto, e como seu desenvolvimento diversificou e
agregou novos produtos, tais como vídeo sobre demanda (VOD
Video on demand) e pay-per-view para o Sistema de Televisão a
Cabo
 Juntamente com a tecnologia de rede Hibrida de Fibra-Coaxial
(HFC Hibrid Fiber-Coax), que transmitia sinais analógicos, o
DOCSIS® foi aprimorado, para transmissões digitais
 Com esse protocolo, as empresas de Televisão a cabo puderam
acrescentar outros serviços, como o acesso a internet e telefonia,
que predominantemente eram das empresas de
telecomunicações.
4

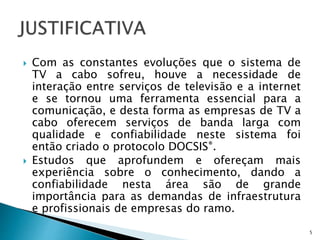

5.  Com as constantes evoluções que o sistema de
TV a cabo sofreu, houve a necessidade de
interação entre serviços de televisão e a internet
e se tornou uma ferramenta essencial para a
comunicação, e desta forma as empresas de TV a
cabo oferecem serviços de banda larga com
qualidade e confiabilidade neste sistema foi
então criado o protocolo DOCSIS®.
 Estudos que aprofundem e ofereçam mais
experiência sobre o conhecimento, dando a
confiabilidade nesta área são de grande
importância para as demandas de infraestrutura
e profissionais de empresas do ramo.
5

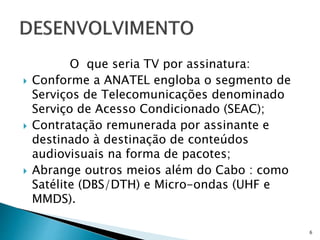

6. O que seria TV por assinatura:
 Conforme a ANATEL engloba o segmento de
Serviços de Telecomunicações denominado
Serviço de Acesso Condicionado (SEAC);
 Contratação remunerada por assinante e
destinado à destinação de conteúdos
audiovisuais na forma de pacotes;
 Abrange outros meios além do Cabo : como
Satélite (DBS/DTH) e Micro-ondas (UHF e
MMDS).
6

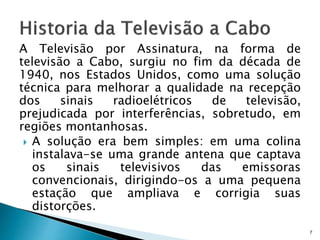

7. A Televisão por Assinatura, na forma de
televisão a Cabo, surgiu no fim da década de
1940, nos Estados Unidos, como uma solução
técnica para melhorar a qualidade na recepção
dos sinais radioelétricos de televisão,
prejudicada por interferências, sobretudo, em
regiões montanhosas.
 A solução era bem simples: em uma colina
instalava-se uma grande antena que captava
os sinais televisivos das emissoras
convencionais, dirigindo-os a uma pequena
estação que ampliava e corrigia suas
distorções.
7

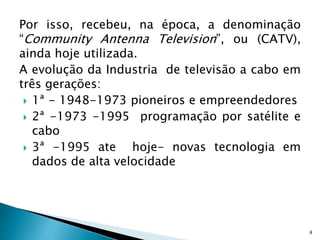

8. Por isso, recebeu, na época, a denominação
“Community Antenna Television”, ou (CATV),
ainda hoje utilizada.
A evolução da Industria de televisão a cabo em
três gerações:
 1ª - 1948-1973 pioneiros e empreendedores
 2ª -1973 -1995 programação por satélite e
cabo
 3ª -1995 ate hoje- novas tecnologia em
dados de alta velocidade
8

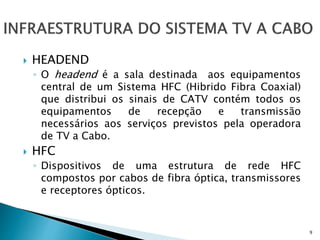

9.  HEADEND
◦ O headend é a sala destinada aos equipamentos
central de um Sistema HFC (Hibrido Fibra Coaxial)
que distribui os sinais de CATV contém todos os
equipamentos de recepção e transmissão
necessários aos serviços previstos pela operadora
de TV a Cabo.
 HFC
◦ Dispositivos de uma estrutura de rede HFC
compostos por cabos de fibra óptica, transmissores
e receptores ópticos.
9

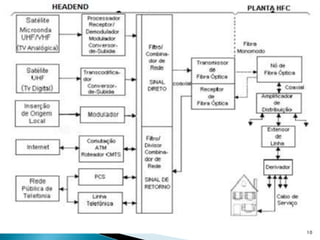

10. 10

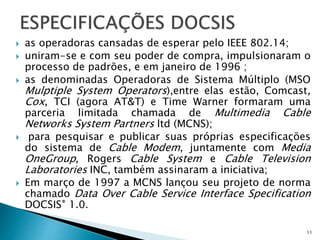

11.  as operadoras cansadas de esperar pelo IEEE 802.14;
 uniram-se e com seu poder de compra, impulsionaram o
processo de padrões, e em janeiro de 1996 ;
 as denominadas Operadoras de Sistema Múltiplo (MSO
Mulptiple System Operators),entre elas estão, Comcast,
Cox, TCI (agora AT&T) e Time Warner formaram uma
parceria limitada chamada de Multimedia Cable
Networks System Partners ltd (MCNS);
 para pesquisar e publicar suas próprias especificações
do sistema de Cable Modem, juntamente com Media
OneGroup, Rogers Cable System e Cable Television
Laboratories INC, também assinaram a iniciativa;
 Em março de 1997 a MCNS lançou seu projeto de norma
chamado Data Over Cable Service Interface Specification
DOCSIS® 1.0.
11

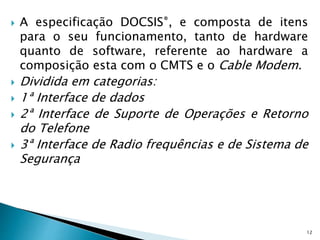

12.  A especificação DOCSIS®, e composta de itens
para o seu funcionamento, tanto de hardware
quanto de software, referente ao hardware a
composição esta com o CMTS e o Cable Modem.
 Dividida em categorias:
 1ª Interface de dados
 2ª Interface de Suporte de Operações e Retorno
do Telefone
 3ª Interface de Radio frequências e de Sistema de
Segurança
12

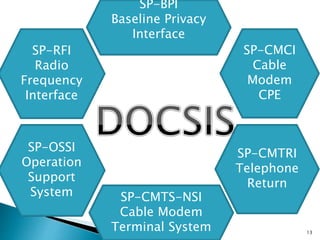

13. SP-BPI
Baseline Privacy
Interface
SP-CMCI
Cable
Modem
CPE
SP-CMTRI
Telephone
Return
SP-CMTS-NSI
Cable Modem
Terminal System
SP-OSSI
Operation
Support
System
SP-RFI
Radio
Frequency
Interface
13

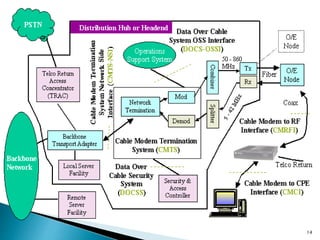

14. 14

15.  1.0
◦ primeiro produto certificado;
◦ Saiu com a especificação (RFI), depois as restantes
(BPI, OSSI, CMCI, CMTR-NSI) pelos fabricantes sob
supervisão do comitê (CABLELABS);
◦ Modelo ethernet, provendo transporte IP;
◦ Cable modem é uma bridge;
◦ Sentido assinante com broadcast e TDMA sentido
operadora
15

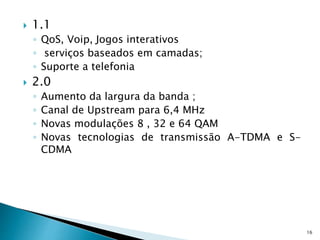

16.  1.1
◦ QoS, Voip, Jogos interativos
◦ serviços baseados em camadas;
◦ Suporte a telefonia
 2.0
◦ Aumento da largura da banda ;
◦ Canal de Upstream para 6,4 MHz
◦ Novas modulações 8 , 32 e 64 QAM
◦ Novas tecnologias de transmissão A-TDMA e S-
CDMA
16

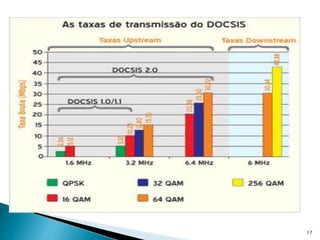

17. 17

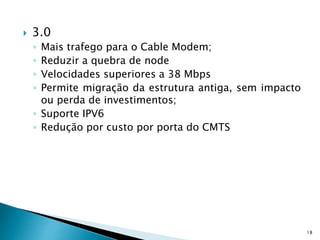

18.  3.0
◦ Mais trafego para o Cable Modem;
◦ Reduzir a quebra de node
◦ Velocidades superiores a 38 Mbps
◦ Permite migração da estrutura antiga, sem impacto
ou perda de investimentos;
◦ Suporte IPV6
◦ Redução por custo por porta do CMTS
18

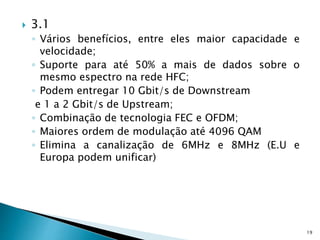

19.  3.1
◦ Vários benefícios, entre eles maior capacidade e
velocidade;
◦ Suporte para até 50% a mais de dados sobre o
mesmo espectro na rede HFC;
◦ Podem entregar 10 Gbit/s de Downstream
e 1 a 2 Gbit/s de Upstream;
◦ Combinação de tecnologia FEC e OFDM;
◦ Maiores ordem de modulação até 4096 QAM
◦ Elimina a canalização de 6MHz e 8MHz (E.U e
Europa podem unificar)
19

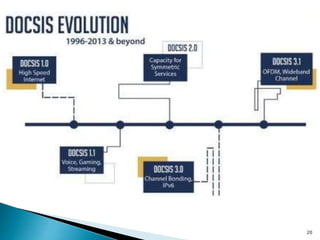

20. 20

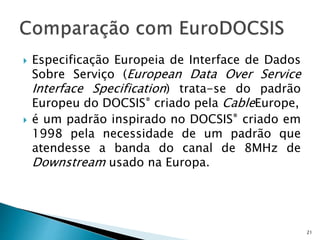

21.  Especificação Europeia de Interface de Dados
Sobre Serviço (European Data Over Service
Interface Specification) trata-se do padrão
Europeu do DOCSIS® criado pela CableEurope,
 é um padrão inspirado no DOCSIS® criado em
1998 pela necessidade de um padrão que
atendesse a banda do canal de 8MHz de
Downstream usado na Europa.
21

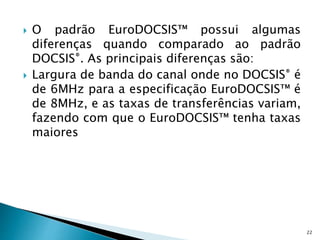

22.  O padrão EuroDOCSIS™ possui algumas
diferenças quando comparado ao padrão
DOCSIS®. As principais diferenças são:
 Largura de banda do canal onde no DOCSIS® é
de 6MHz para a especificação EuroDOCSIS™ é
de 8MHz, e as taxas de transferências variam,
fazendo com que o EuroDOCSIS™ tenha taxas
maiores
22

23. 23

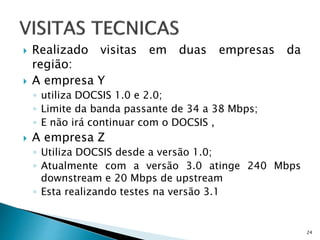

24.  Realizado visitas em duas empresas da
região:
 A empresa Y
◦ utiliza DOCSIS 1.0 e 2.0;
◦ Limite da banda passante de 34 a 38 Mbps;
◦ E não irá continuar com o DOCSIS ,
 A empresa Z
◦ Utiliza DOCSIS desde a versão 1.0;
◦ Atualmente com a versão 3.0 atinge 240 Mbps
downstream e 20 Mbps de upstream
◦ Esta realizando testes na versão 3.1
24

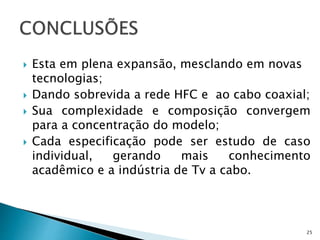

25.  Esta em plena expansão, mesclando em novas
tecnologias;
 Dando sobrevida a rede HFC e ao cabo coaxial;
 Sua complexidade e composição convergem
para a concentração do modelo;
 Cada especificação pode ser estudo de caso
individual, gerando mais conhecimento
acadêmico e a indústria de Tv a cabo.
