O documento descreve o extrator secundário opcional da colhedora de cana John Deere 3520 & 3522, que executa um segundo estágio de remoção de impurezas da cana colhida através de um bojo giratório acionado hidraulicamente e um ventilador para lançar as impurezas mais longe.

1. Colhedora de
Cana John Deere
3520 & 3522
Extrator Secundário

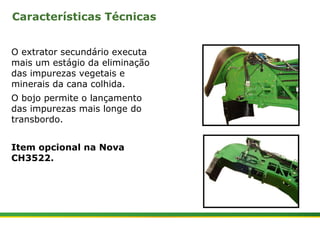

2. Características Técnicas
O extrator secundário executa
mais um estágio da eliminação
das impurezas vegetais e
minerais da cana colhida.
O bojo permite o lançamento
das impurezas mais longe do
transbordo.
Item opcional na Nova
CH3522.
| Colhedora de Cana 3520 & 3522 : Extrator Secundário 2 | Janeiro, 2009

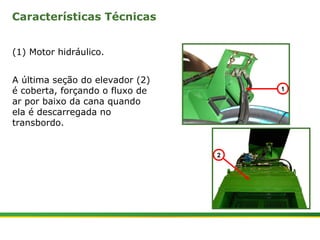

3. Características Técnicas
(1) Motor hidráulico.
A última seção do elevador (2)
é coberta, forçando o fluxo de
ar por baixo da cana quando
ela é descarregada no
transbordo.
| Colhedora de Cana 3520 & 3522 : Extrator Secundário 3 | Janeiro, 2009
1
2

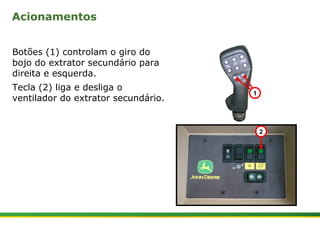

4. Acionamentos
Botões (1) controlam o giro do
bojo do extrator secundário para
direita e esquerda.
Tecla (2) liga e desliga o
ventilador do extrator secundário. 1
| Colhedora de Cana 3520 & 3522 : Extrator Secundário 4 | Janeiro, 2009
2

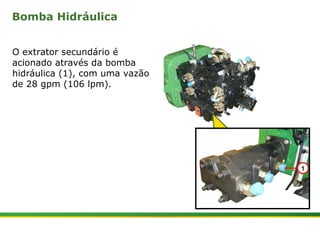

5. Bomba Hidráulica
O extrator secundário é
acionado através da bomba
hidráulica (1), com uma vazão
de 28 gpm (106 lpm).
| Colhedora de Cana 3520 & 3522 : Extrator Secundário 5 | Janeiro, 2009
1

6. Bomba Hidráulica
O extrator secundário é
acionado através da bomba
hidráulica (1), com uma vazão
de 28 gpm (106 lpm).
| Colhedora de Cana 3520 & 3522 : Extrator Secundário 5 | Janeiro, 2009
1
