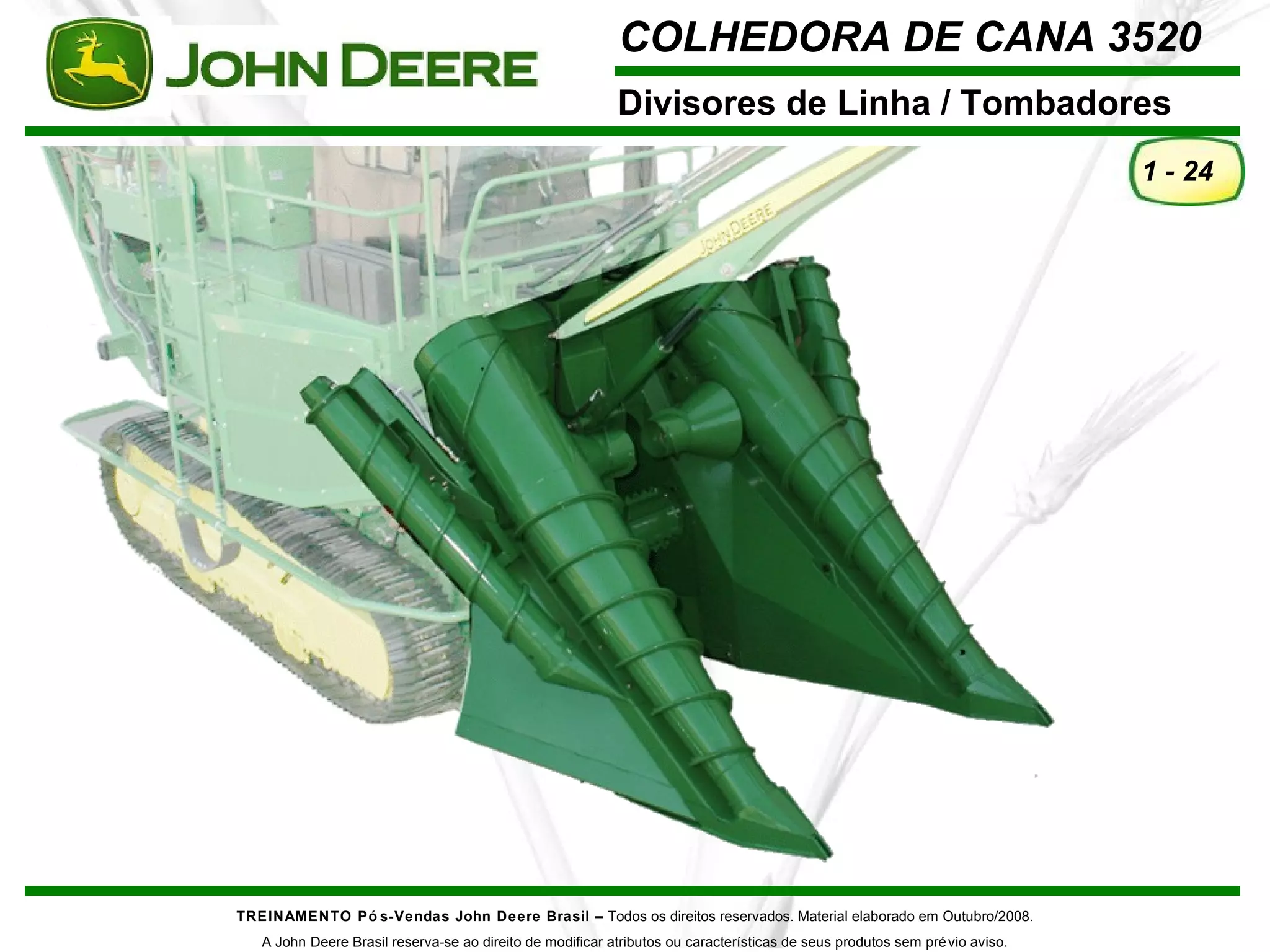

- 1. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 1 - 24
- 2. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores Informação Tecnológica TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 2 - 24 Um ângulo positivo do braço do divisor de linha permite que o divisor de linhas flutue, resultando em menor dano à estrutura e menor tempo ocioso. A inclinação do divisor de linhas por controle hidráulico; Pirulitos mais cônicos, com maior diâmetro e ângulo de inclinação, que permite melhor alimentação em cana tombada;
- 3. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 3 - 24 CH 3520 CH 2500
- 4. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 4 - 24 Informação Tecnológica Divisores de linha auxiliares Rabo de Porco Divisores de Linha Principal
- 5. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 5 - 24 Remover este tampão para realizar a lubrificação do rolamento Informação Tecnológica
- 6. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 6 - 24 Faca Lateral
- 7. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores Sapatas Flutuantes TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 7 - 24 Encostar o corte de base no solo Determinar a altura dos divisores apoiado no solo Deixar as sapatas tocando no solo, até afrouxar a corrente

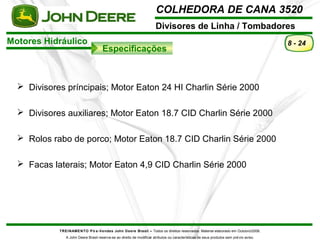

- 8. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores Motores Hidráulico Especificações TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 8 - 24 Divisores príncipais; Motor Eaton 24 HI Charlin Série 2000 Divisores auxiliares; Motor Eaton 18.7 CID Charlin Série 2000 Rolos rabo de porco; Motor Eaton 18.7 CID Charlin Série 2000 Facas laterais; Motor Eaton 4,9 CID Charlin Série 2000
- 9. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores Bomba Hidráulica TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 9 - 24 Rolos Divisores de Linha e Rabo de Porco (opcional) 20 GPM ou 76 LPM

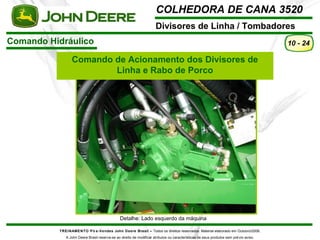

- 10. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 10 - 24 Comando Hidráulico Comando de Acionamento dos Divisores de Linha e Rabo de Porco Detalhe: Lado esquerdo da máquina
- 11. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores Válvula de Acionamento TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 11 - 24 Detalhe: Lado direito da máquina Esta válvula tem a função de liberar a pressão piloto, para os comandos de acionamento dos rolos e divisores de linha.

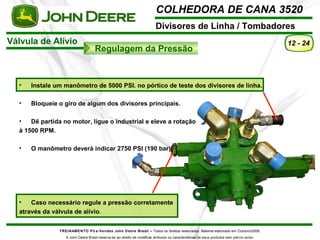

- 12. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores Válvula de Alívio Regulagem da Pressão TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 12 - 24 • Instale um manômetro de 5000 PSI. no pórtico de teste dos divisores de linha. • Bloqueie o giro de algum dos divisores principais. • Dê partida no motor, ligue o industrial e eleve a rotação à 1500 RPM. • O manômetro deverá indicar 2750 PSI (190 bar). • Caso necessário regule a pressão corretamente através da válvula de alívio.
- 13. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 13 - 24 Rolos Tombadores

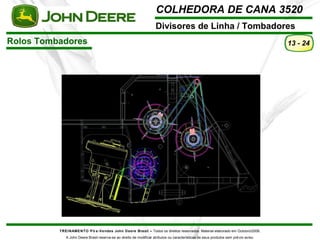

- 14. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores Rolos Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 14 - 24 Rolo superior ajustado hidraulicamente; Rolo inferior ajustado manualmente
- 15. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores Rolos Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 15 - 24 Rolo superior ajustado hidraulicamente; Rolo inferior ajustado manualmente
- 16. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 16 - 24 Rolo Tombador Frontal Posicionamento

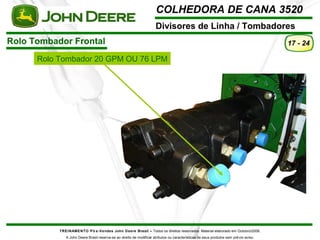

- 17. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores Rolo Tombador Frontal TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 17 - 24 Rolo Tombador 20 GPM OU 76 LPM
- 18. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 18 - 24 Detalhe: Lado direito da máquina Rolo Tombador Frontal Comando de Acionamento
- 19. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores Válvula de Alívio Regulagem da Pressão TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 19 - 24 • Instale um manômetro de 5000 PSI. no pórtico de teste dos rolos Tombadores. • Bloqueie o giro rolo tombador. • Dê partida no motor, ligue o industrial e eleve a rotação à 1500 RPM. • O manômetro deverá indicar 2750 PSI (190 bar). • Caso necessário regule a pressão corretamente através da válvula de alívio.

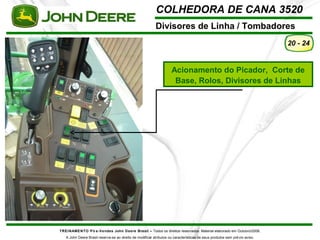

- 20. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 20 - 24 Acionamento do Picador, Corte de Base, Rolos, Divisores de Linhas

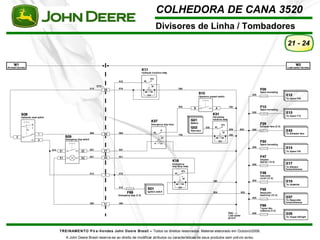

- 21. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 21 - 24

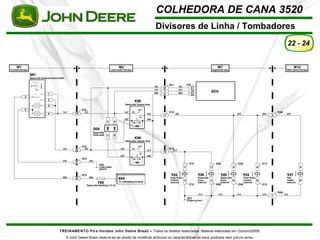

- 22. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 22 - 24

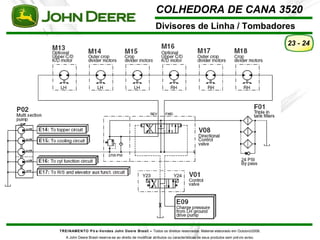

- 23. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 23 - 24

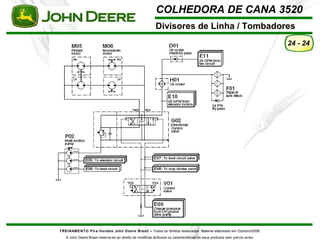

- 24. COLHEDORA DE CANA3520 Divisores de Linha / Tombadores TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 24 - 24
Notas do Editor

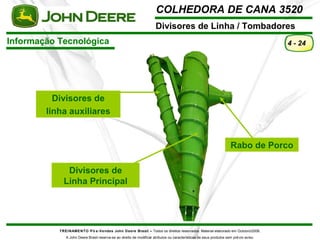

- #2 Divisor de linha principal vem stander de fábrica - Função:levantar a cana, auxiliar a direção da máquina e puxar a cana. Divisores auxiliares opcional – Função: separar a cana, usado para cana de média e alta população. Cortador de cipó (Faquinha lateraL): Opcional – Cortar ervas daninhas como cipó. Rabo de porco: Função: Não deixar a cana bater no para brisa e centralizar a cana para o centro do bocal alimentador, usado em canas de tamanho alto.

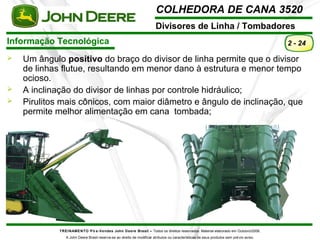

- #3 As máquinas da John Deere são boas para colher cana deitada por decorrência do ângulo e conicidade dos divisores principais de linha. Não mudou nada em relação a 3510.

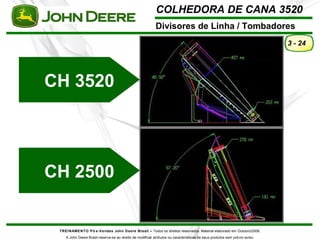

- #4 Diferença da antiga Cameco 2500 com a 3520 do ângulo de inclinação dos divisores. CH2500 – 67°,26”. 3520 – 46°,50”. Recomenda-se trabalhar com o pistão de acionamento no meio curso para que a sapata possa copiar o solo. Também é de extrema importancia trocar as “ Unhas” das sapatas quando necessário.
- #5 Rabo de porco: No manual é chamado de rolo Função: Direcionar a cana para o centro do bocal de alimentação.
- #6 Mancal do rolamento inferior do divisor de linha Lubrificação deve ser feita com engrachadeira manual Período de engraxamento 250 hs.

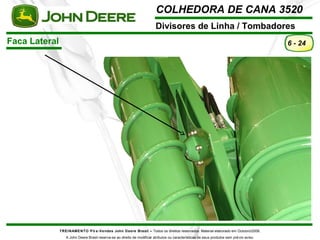

- #7 Facas laterais

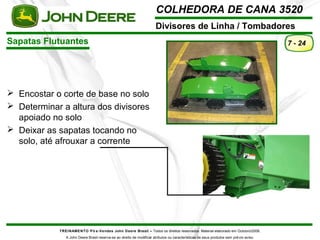

- #8 Sapatas Flutuantes:essenciais para uma boa produtividade na colheita de cana deitada. Sapatas Flutuantes: Tem a função de guiar a cana para o centro do corte de base, não deixando escapar por baixo do chassi. As sapatas é um prolongamento do chassi.

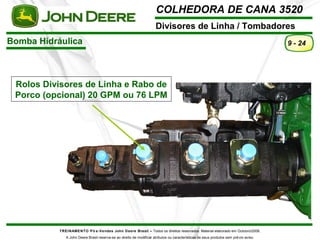

- #10 Bomba responsável pelo giro do divisores de linha. Observação: Os motores dos divisores são de pouco torque, porém de alto giro.

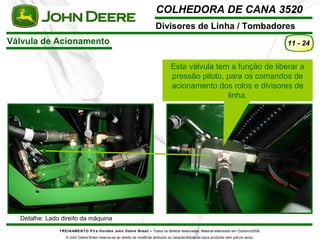

- #11 Comando (carretel)responsável em fazer os divisores de linha e rabo de porco (opcional)girarem. Nome técnico do carretel: Válvula direcional. O caminho do óleo após a válvula direcional e para os divisores de linha e rabo de porco LD seqüencialmente rabo de porco LE divisores LE retorna para a válvula (circuito em serie). O óleo não vai para o tanque porque se fosse não faria o reverso. Fica localizado do LE da máquina perto da hélice e correias do motor.
- #12 Quando a máquina esta parada existe uma pressão de 360 PSI em espera na válvula (MANGUEIRA MAIS VISÍVEL NA FOTO). No entanto, quando se coloca a máquina para andar esta pressão se direciona para o carretel de acionamento dos divisores , tombadores e alimentadores (industrial). Na linha de retorno desta válvula (mangueira fina) existe um giclê que tem como função suavizar o deslocamento do carretel de acionamento do industrial. Caso este giclê vier a entupir não funciona o industrial. Localizado abaixo do tanque de óleo lubrificante.
- #13 Foto da válvula de alívio dos divisores de linha e tombadores

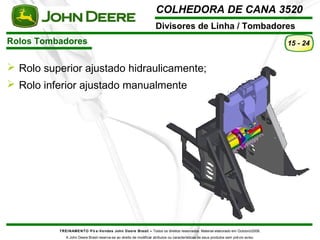

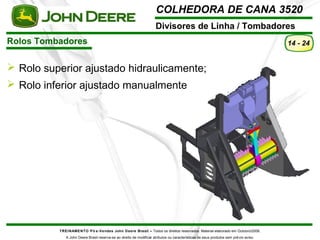

- #14 Rolos tombadores: Inferior fixo (ajustado mecanicamente) e superiores móveis (ajustado hidraulicamente).
- #17 Na foto parece ser somente um rolo tombador, entretanto são dois rolos com motores (4) charlim de 24 LPM. Posição: Cana deitada, rolo deslocado para frente. Cana em pé: Rolo mais recuado.

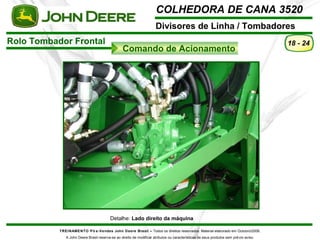

- #19 Comando localizado no LD da máquina, que tem como função acionar os motores dos rolos.
- #21 Interruptor de acionamento do industrial.
