Este documento fornece instruções sobre o sistema de corte de pontas da colheitadeira de cana John Deere 3520. Ele descreve o funcionamento do cortador de pontas, como ajustar as pressões hidráulicas e os temporizadores, e fornece detalhes sobre a manutenção.

1. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
1 - 17
Informação Tecnológica

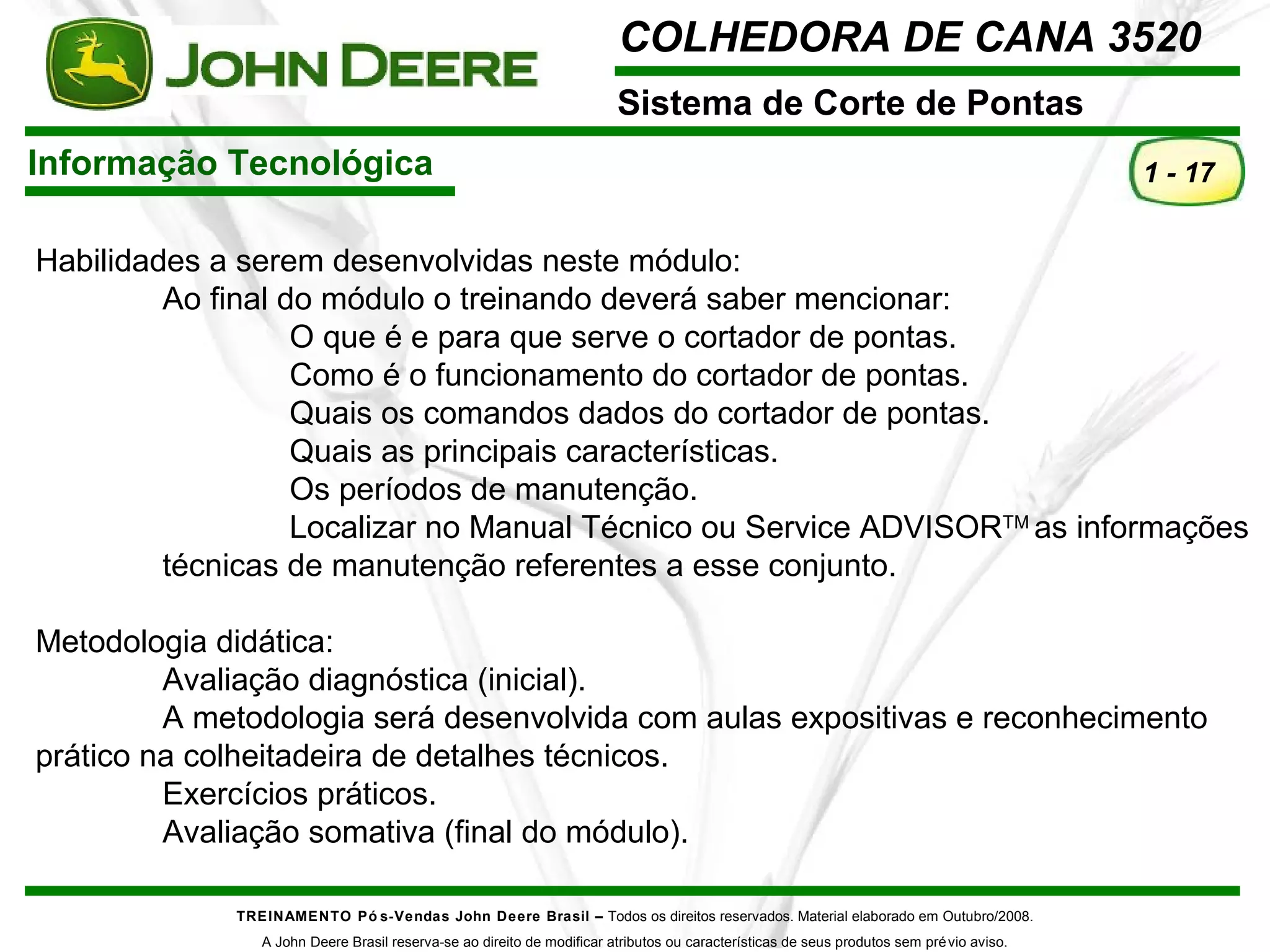

Habilidades a serem desenvolvidas neste módulo:
Ao final do módulo o treinando deverá saber mencionar:
O que é e para que serve o cortador de pontas.
Como é o funcionamento do cortador de pontas.
Quais os comandos dados do cortador de pontas.
Quais as principais características.
Os períodos de manutenção.
Localizar no Manual Técnico ou Service ADVISORTM as informações
técnicas de manutenção referentes a esse conjunto.
Metodologia didática:
Avaliação diagnóstica (inicial).
A metodologia será desenvolvida com aulas expositivas e reconhecimento
prático na colheitadeira de detalhes técnicos.
Exercícios práticos.
Avaliação somativa (final do módulo).

2. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
2 - 17

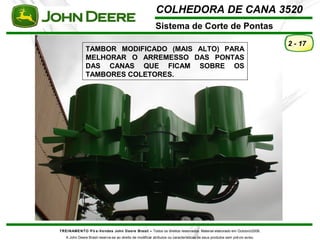

TAMBOR MODIFICADO (MAIS ALTO) PARA
MELHORAR O ARREMESSO DAS PONTAS
DAS CANAS QUE FICAM SOBRE OS
TAMBORES COLETORES.

3. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
3 - 17

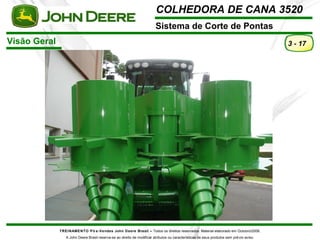

Visão Geral

4. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas
Informação Tecnológica
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
4 - 17

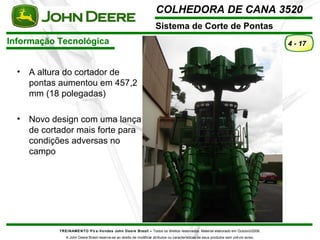

• A altura do cortador de
pontas aumentou em 457,2
mm (18 polegadas)
• Novo design com uma lança
de cortador mais forte para
condições adversas no
campo

5. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
5 - 17

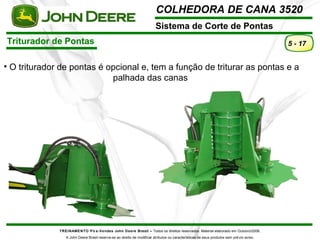

• O triturador de pontas é opcional e, tem a função de triturar as pontas e a
palhada das canas
Triturador de Pontas

6. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
6 - 17

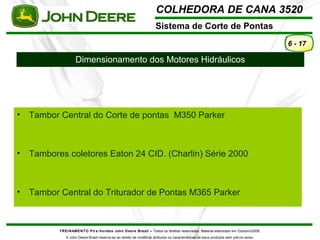

Dimensionamento dos Motores Hidráulicos
• Tambor Central do Corte de pontas M350 Parker
• Tambores coletores Eaton 24 CID. (Charlin) Série 2000
• Tambor Central do Triturador de Pontas M365 Parker

7. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
7 - 17

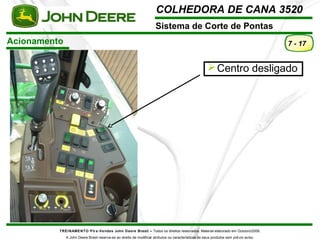

Centro desligado
Acionamento

8. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas

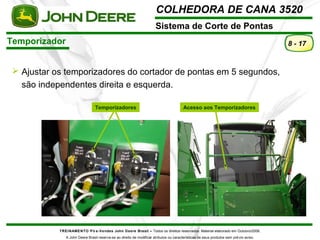

Temporizador
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
8 - 17
 Ajustar os temporizadores do cortador de pontas em 5 segundos,
são independentes direita e esquerda.
Temporizadores Acesso aos Temporizadores

9. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
9 - 17

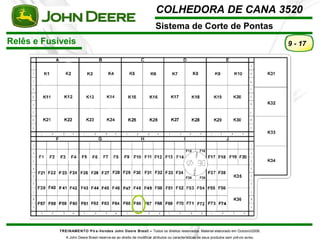

Relês e Fusíveis

10. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas

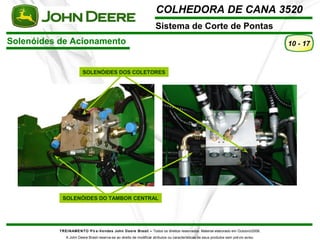

SOLENÓIDES DOS COLETORES
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
10 - 17
Solenóides de Acionamento
SOLENÓIDES DO TAMBOR CENTRAL

11. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas

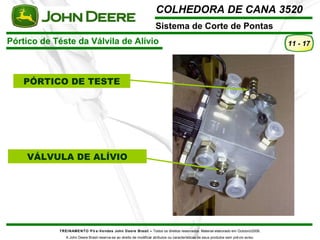

Pórtico de Téste da Válvila de Alívio
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
11 - 17
PÓRTICO DE TESTE
VÁLVULA DE ALÍVIO

12. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas

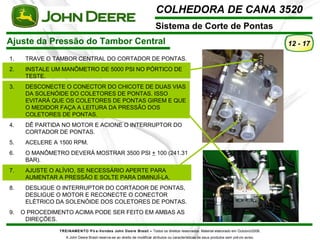

Ajuste da Pressão do Tambor Central
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
12 - 17
1. TRAVE O TAMBOR CENTRAL DO CORTADOR DE PONTAS.
2. INSTALE UM MANÔMETRO DE 5000 PSI NO PÓRTICO DE
TESTE.
3. DESCONECTE O CONECTOR DO CHICOTE DE DUAS VIAS
DA SOLENÓIDE DO COLETORES DE PONTAS. ISSO
EVITARÁ QUE OS COLETORES DE PONTAS GIREM E QUE
O MEDIDOR FAÇA A LEITURA DA PRESSÃO DOS
COLETORES DE PONTAS.
4. DÊ PARTIDA NO MOTOR E ACIONE O INTERRUPTOR DO
CORTADOR DE PONTAS.
5. ACELERE A 1500 RPM.
6. O MANÔMETRO DEVERÁ MOSTRAR 3500 PSI + 100 (241.31
BAR).
7. AJUSTE O ALÍVIO, SE NECESSÁRIO APERTE PARA
AUMENTAR A PRESSÃO E SOLTE PARA DIMINUÍ-LA.
8. DESLIGUE O INTERRUPTOR DO CORTADOR DE PONTAS,
DESLIGUE O MOTOR E RECONECTE O CONECTOR
ELÉTRICO DA SOLENÓIDE DOS COLETORES DE PONTAS.
9. O PROCEDIMENTO ACIMA PODE SER FEITO EM AMBAS AS
DIREÇÕES.

13. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas

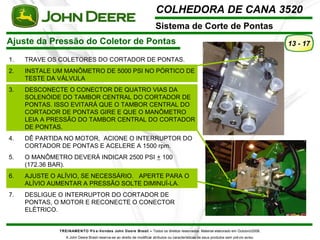

Ajuste da Pressão do Coletor de Pontas
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
13 - 17
1. TRAVE OS COLETORES DO CORTADOR DE PONTAS.
2. INSTALE UM MANÔMETRO DE 5000 PSI NO PÓRTICO DE
TESTE DA VÁLVULA
3. DESCONECTE O CONECTOR DE QUATRO VIAS DA
SOLENÓIDE DO TAMBOR CENTRAL DO CORTADOR DE
PONTAS. ISSO EVITARÁ QUE O TAMBOR CENTRAL DO
CORTADOR DE PONTAS GIRE E QUE O MANÔMETRO
LEIA A PRESSÃO DO TAMBOR CENTRAL DO CORTADOR
DE PONTAS.
4. DÊ PARTIDA NO MOTOR, ACIONE O INTERRUPTOR DO
CORTADOR DE PONTAS E ACELERE A 1500 rpm.
5. O MANÔMETRO DEVERÁ INDICAR 2500 PSI + 100
(172.36 BAR).
6. AJUSTE O ALÍVIO, SE NECESSÁRIO. APERTE PARA O
ALÍVIO AUMENTAR A PRESSÃO SOLTE DIMINUÍ-LA.
7. DESLIGUE O INTERRUPTOR DO CORTADOR DE
PONTAS, O MOTOR E RECONECTE O CONECTOR
ELÉTRICO.

14. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
14 - 17

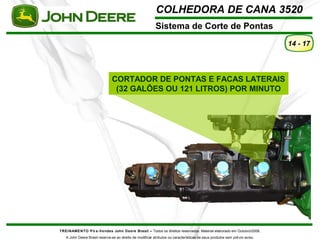

CORTADOR DE PONTAS E FACAS LATERAIS
(32 GALÕES OU 121 LITROS) POR MINUTO

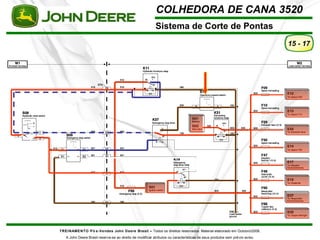

15. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
15 - 17

16. COLHEDORA DE CANA 3520
Sistema de Corte de Pontas
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
16 - 17

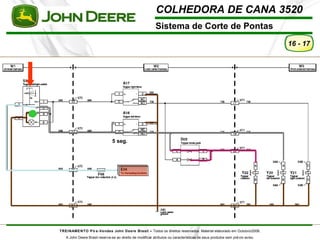

5 seg.

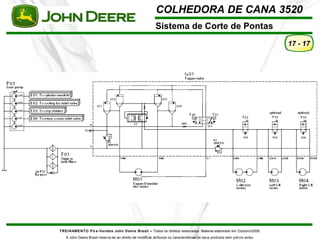

17. COLHEDORA DE CANA 3520
