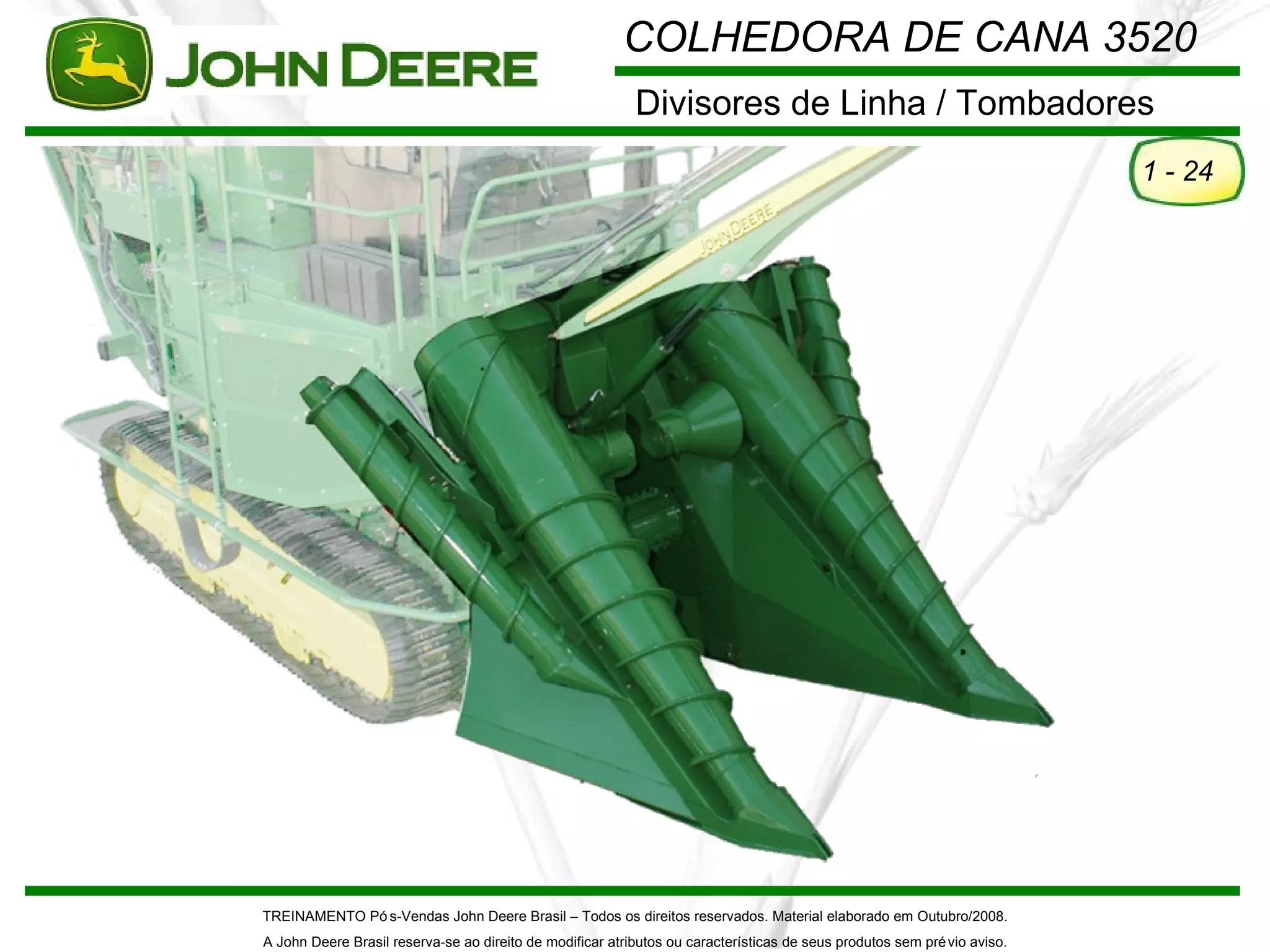

1. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
1 - 24
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
2. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Informação Tecnológica 2 - 24

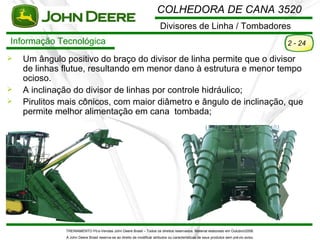

Um ângulo positivo do braço do divisor de linha permite que o divisor
de linhas flutue, resultando em menor dano à estrutura e menor tempo
ocioso.
A inclinação do divisor de linhas por controle hidráulico;
Pirulitos mais cônicos, com maior diâmetro e ângulo de inclinação, que
permite melhor alimentação em cana tombada;
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
3. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
3 - 24

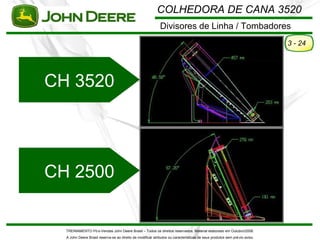

CH 3520
CH 2500
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
4. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Informação Tecnológica 4 - 24

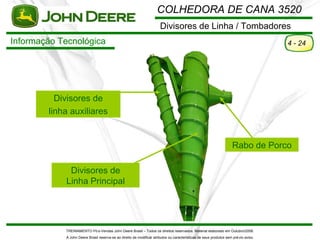

Divisores de
linha auxiliares
Rabo de Porco
Divisores de
Linha Principal
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
5. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Informação Tecnológica 5 - 24

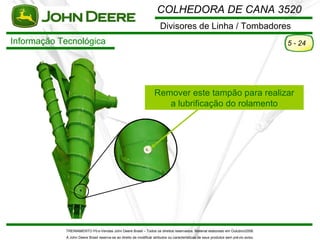

Remover este tampão para realizar
a lubrificação do rolamento
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
6. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores

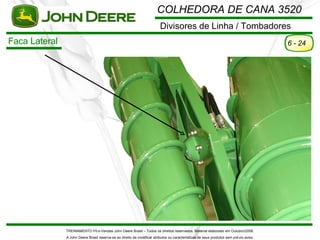

Faca Lateral 6 - 24
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
7. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Sapatas Flutuantes 7 - 24
Encostar o corte de base no solo
Determinar a altura dos divisores
apoiado no solo
Deixar as sapatas tocando no
solo, até afrouxar a corrente
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
8. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Motores Hidráulico 8 - 24

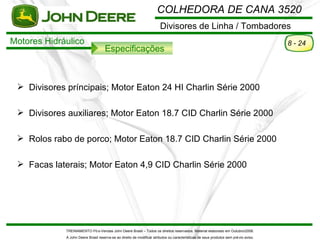

Especificações
Divisores príncipais; Motor Eaton 24 HI Charlin Série 2000
Divisores auxiliares; Motor Eaton 18.7 CID Charlin Série 2000
Rolos rabo de porco; Motor Eaton 18.7 CID Charlin Série 2000
Facas laterais; Motor Eaton 4,9 CID Charlin Série 2000
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
9. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Bomba Hidráulica 9 - 24

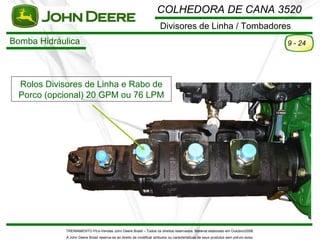

Rolos Divisores de Linha e Rabo de
Porco (opcional) 20 GPM ou 76 LPM
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
10. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Comando Hidráulico 10 - 24

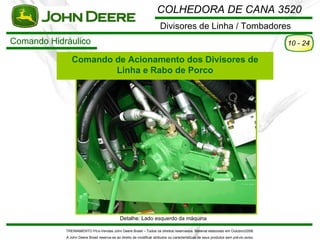

Comando de Acionamento dos Divisores de
Linha e Rabo de Porco
Detalhe: Lado esquerdo da máquina
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
11. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Válvula de Acionamento 11 - 24

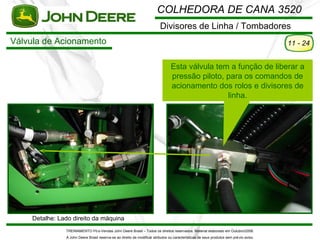

Esta válvula tem a função de liberar a
pressão piloto, para os comandos de
acionamento dos rolos e divisores de
linha.
Detalhe: Lado direito da máquina
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
12. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Válvula de Alívio 12 - 24

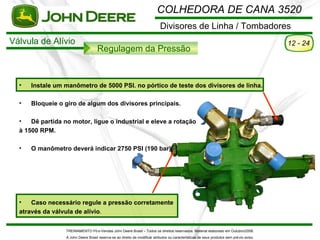

Regulagem da Pressão
• Instale um manômetro de 5000 PSI. no pórtico de teste dos divisores de linha.
• Bloqueie o giro de algum dos divisores principais.
• Dê partida no motor, ligue o industrial e eleve a rotação
à 1500 RPM.
• O manômetro deverá indicar 2750 PSI (190 bar).
• Caso necessário regule a pressão corretamente
através da válvula de alívio.
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
13. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Rolos Tombadores 13 - 24
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
14. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Rolos Tombadores 14 - 24

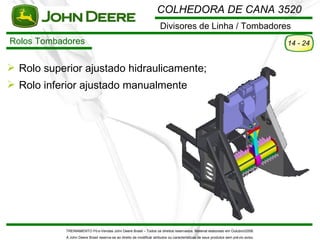

Rolo superior ajustado hidraulicamente;
Rolo inferior ajustado manualmente
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
15. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Rolos Tombadores 15 - 24
Rolo superior ajustado hidraulicamente;
Rolo inferior ajustado manualmente
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
16. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores

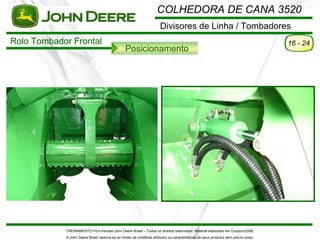

Rolo Tombador Frontal 16 - 24
Posicionamento
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
17. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Rolo Tombador Frontal 17 - 24

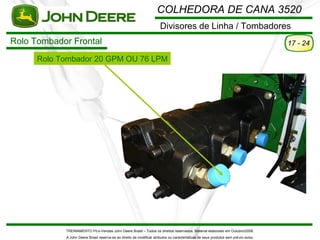

Rolo Tombador 20 GPM OU 76 LPM
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
18. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Rolo Tombador Frontal 18 - 24

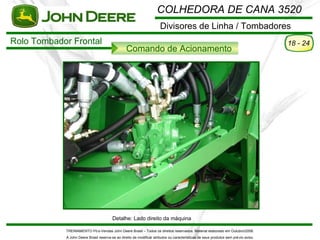

Comando de Acionamento
Detalhe: Lado direito da máquina
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
19. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
Válvula de Alívio 19 - 24

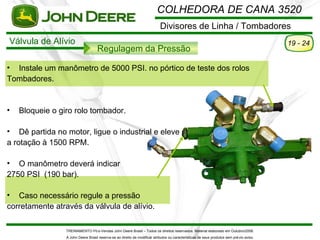

Regulagem da Pressão
• Instale um manômetro de 5000 PSI. no pórtico de teste dos rolos
Tombadores.
• Bloqueie o giro rolo tombador.
• Dê partida no motor, ligue o industrial e eleve
a rotação à 1500 RPM.
• O manômetro deverá indicar
2750 PSI (190 bar).
• Caso necessário regule a pressão
corretamente através da válvula de alívio.
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
20. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
20 - 24

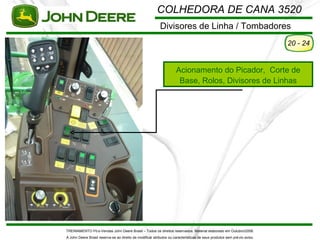

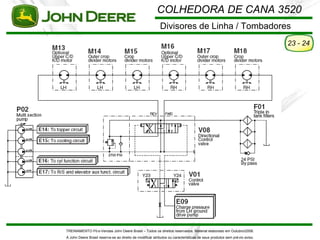

Acionamento do Picador, Corte de
Base, Rolos, Divisores de Linhas
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
21. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
21 - 24
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
22. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
22 - 24
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
23. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
23 - 24
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
24. COLHEDORA DE CANA 3520
Divisores de Linha / Tombadores
24 - 24
TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
Notas do Editor
Divisor de linha principal vem stander de fábrica - Função:levantar a cana, auxiliar a direção da máquina e puxar a cana. Divisores auxiliares opcional – Função: separar a cana, usado para cana de média e alta população. Cortador de cipó (Faquinha lateraL): Opcional – Cortar ervas daninhas como cipó. Rabo de porco: Função: Não deixar a cana bater no para brisa e centralizar a cana para o centro do bocal alimentador, usado em canas de tamanho alto.
As máquinas da John Deere são boas para colher cana deitada por decorrência do ângulo e conicidade dos divisores principais de linha. Não mudou nada em relação a 3510.
Diferença da antiga Cameco 2500 com a 3520 do ângulo de inclinação dos divisores. CH2500 – 67°,26”. 3520 – 46°,50”. Recomenda-se trabalhar com o pistão de acionamento no meio curso para que a sapata possa copiar o solo. Também é de extrema importancia trocar as “ Unhas” das sapatas quando necessário.
Rabo de porco: No manual é chamado de rolo Função: Direcionar a cana para o centro do bocal de alimentação.
Mancal do rolamento inferior do divisor de linha Lubrificação deve ser feita com engrachadeira manual Período de engraxamento 250 hs.
Facas laterais
Sapatas Flutuantes:essenciais para uma boa produtividade na colheita de cana deitada. Sapatas Flutuantes: Tem a função de guiar a cana para o centro do corte de base, não deixando escapar por baixo do chassi. As sapatas é um prolongamento do chassi.
Bomba responsável pelo giro do divisores de linha. Observação: Os motores dos divisores são de pouco torque, porém de alto giro.

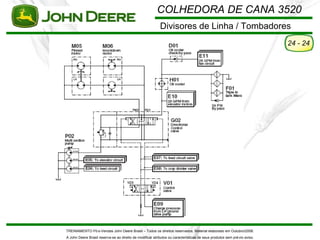

Comando (carretel)responsável em fazer os divisores de linha e rabo de porco (opcional)girarem. Nome técnico do carretel: Válvula direcional. O caminho do óleo após a válvula direcional e para os divisores de linha e rabo de porco LD seqüencialmente rabo de porco LE divisores LE retorna para a válvula (circuito em serie). O óleo não vai para o tanque porque se fosse não faria o reverso. Fica localizado do LE da máquina perto da hélice e correias do motor.

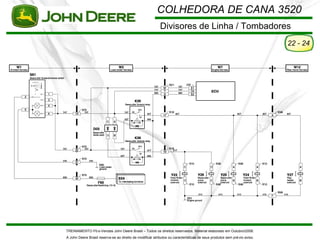

Quando a máquina esta parada existe uma pressão de 360 PSI em espera na válvula (MANGUEIRA MAIS VISÍVEL NA FOTO). No entanto, quando se coloca a máquina para andar esta pressão se direciona para o carretel de acionamento dos divisores , tombadores e alimentadores (industrial). Na linha de retorno desta válvula (mangueira fina) existe um giclê que tem como função suavizar o deslocamento do carretel de acionamento do industrial. Caso este giclê vier a entupir não funciona o industrial. Localizado abaixo do tanque de óleo lubrificante.
Foto da válvula de alívio dos divisores de linha e tombadores
Rolos tombadores: Inferior fixo (ajustado mecanicamente) e superiores móveis (ajustado hidraulicamente).
Na foto parece ser somente um rolo tombador, entretanto são dois rolos com motores (4) charlim de 24 LPM. Posição: Cana deitada, rolo deslocado para frente. Cana em pé: Rolo mais recuado.
Comando localizado no LD da máquina, que tem como função acionar os motores dos rolos.
