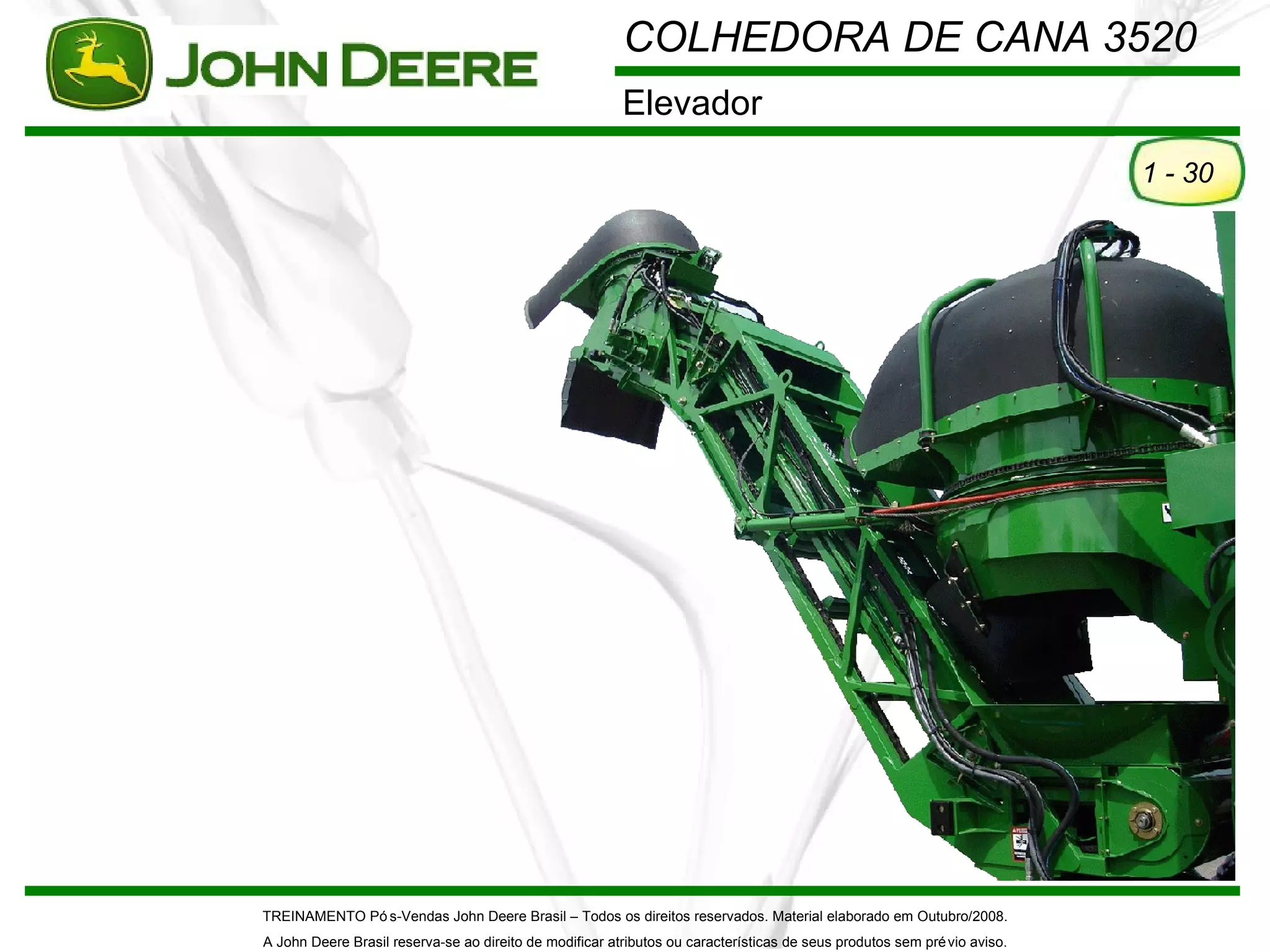

- 1. COLHEDORA DE CANA3520 Elevador 1 - 30 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

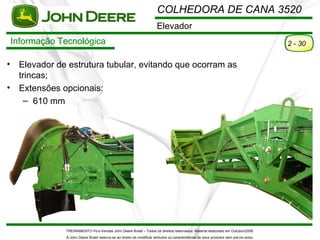

- 2. COLHEDORA DE CANA3520 Elevador Informação Tecnológica 2 - 30 • Elevador de estrutura tubular, evitando que ocorram as trincas; • Extensões opcionais: – 610 mm TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

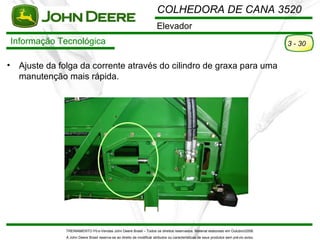

- 3. COLHEDORA DE CANA3520 Elevador Informação Tecnológica 3 - 30 • Ajuste da folga da corrente através do cilindro de graxa para uma manutenção mais rápida. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

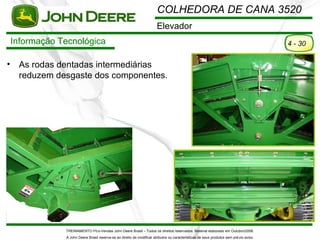

- 4. COLHEDORA DE CANA3520 Elevador Informação Tecnológica 4 - 30 • As rodas dentadas intermediárias reduzem desgaste dos componentes. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

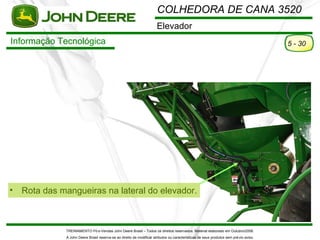

- 5. COLHEDORA DE CANA3520 Elevador Informação Tecnológica 5 - 30 • Rota das mangueiras na lateral do elevador. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

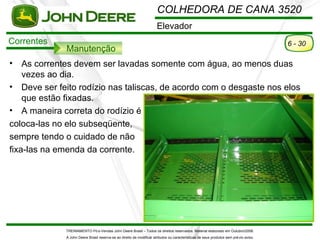

- 6. COLHEDORA DE CANA3520 Elevador Correntes 6 - 30 Manutenção • As correntes devem ser lavadas somente com água, ao menos duas vezes ao dia. • Deve ser feito rodízio nas taliscas, de acordo com o desgaste nos elos que estão fixadas. • A maneira correta do rodízio é coloca-las no elo subseqüente, sempre tendo o cuidado de não fixa-las na emenda da corrente. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

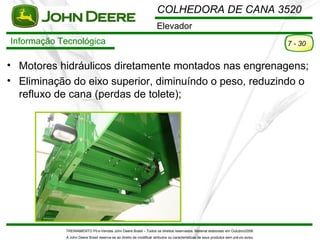

- 7. COLHEDORA DE CANA3520 Elevador Informação Tecnológica 7 - 30 • Motores hidráulicos diretamente montados nas engrenagens; • Eliminação do eixo superior, diminuíndo o peso, reduzindo o refluxo de cana (perdas de tolete); TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 8. COLHEDORA DE CANA3520 Elevador Levantar/Abaixar 8 - 30 Use este interruptor para levantar ou abaixar o elevador. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

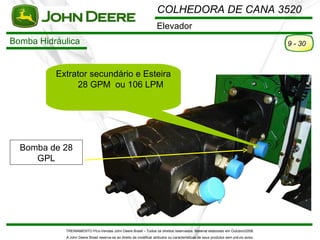

- 9. COLHEDORA DE CANA3520 Elevador Bomba Hidráulica 9 - 30 Extrator secundário e Esteira 28 GPM ou 106 LPM Bomba de 28 GPL TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

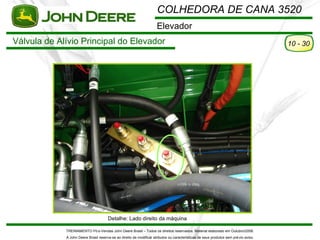

- 10. COLHEDORA DE CANA3520 Elevador Válvula de Alívio Principal do Elevador 10 - 30 Detalhe: Lado direito da máquina TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

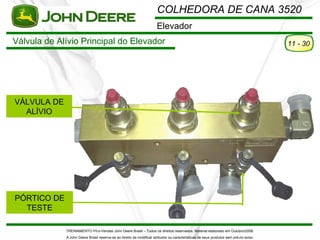

- 11. COLHEDORA DE CANA3520 Elevador Válvula de Alívio Principal do Elevador 11 - 30 VÁLVULA DE ALÍVIO PÓRTICO DE TESTE TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

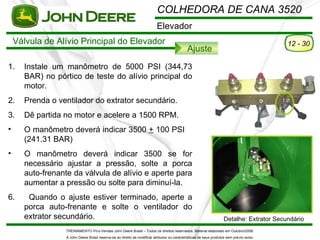

- 12. COLHEDORA DE CANA3520 Elevador Válvula de Alívio Principal do Elevador 12 - 30 Ajuste 1. Instale um manômetro de 5000 PSI (344,73 BAR) no pórtico de teste do alívio principal do motor. 2. Prenda o ventilador do extrator secundário. 3. Dê partida no motor e acelere a 1500 RPM. • O manômetro deverá indicar 3500 + 100 PSI (241.31 BAR) • O manômetro deverá indicar 3500 se for necessário ajustar a pressão, solte a porca auto-frenante da válvula de alívio e aperte para aumentar a pressão ou solte para diminuí-la. 6. Quando o ajuste estiver terminado, aperte a porca auto-frenante e solte o ventilador do extrator secundário. Detalhe: Extrator Secundário TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

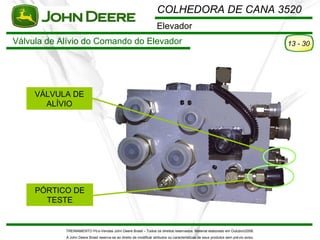

- 13. COLHEDORA DE CANA3520 Elevador Válvula de Alívio do Comando do Elevador 13 - 30 VÁLVULA DE ALÍVIO PÓRTICO DE TESTE TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

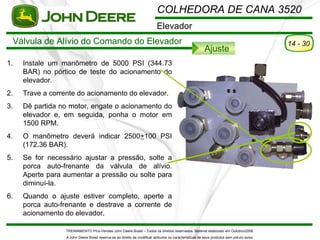

- 14. COLHEDORA DE CANA3520 Elevador Válvula de Alívio do Comando do Elevador 14 - 30 Ajuste 1. Instale um manômetro de 5000 PSI (344.73 BAR) no pórtico de teste do acionamento do elevador. 2. Trave a corrente do acionamento do elevador. 3. Dê partida no motor, engate o acionamento do elevador e, em seguida, ponha o motor em 1500 RPM. 4. O manômetro deverá indicar 2500+100 PSI (172.36 BAR). 5. Se for necessário ajustar a pressão, solte a porca auto-frenante da válvula de alívio. Aperte para aumentar a pressão ou solte para diminuí-la. 6. Quando o ajuste estiver completo, aperte a porca auto-frenante e destrave a corrente de acionamento do elevador. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

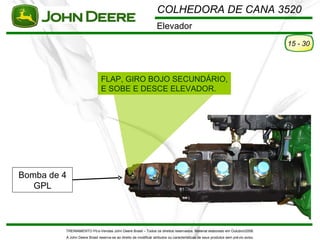

- 15. COLHEDORA DE CANA3520 Elevador 15 - 30 FLAP, GIRO BOJO SECUNDÁRIO, E SOBE E DESCE ELEVADOR. Bomba de 4 GPL TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

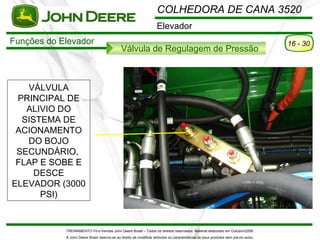

- 16. COLHEDORA DE CANA3520 Elevador Funções do Elevador 16 - 30 Válvula de Regulagem de Pressão VÁLVULA PRINCIPAL DE ALIVIO DO SISTEMA DE ACIONAMENTO DO BOJO SECUNDÁRIO, FLAP E SOBE E DESCE ELEVADOR (3000 PSI) TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 17. COLHEDORA DE CANA3520 Elevador 17 - 30 LOCALIZAÇÃO DO PÓRTICO DE REGULAGEM E DA VÁVULA DE ALÍVIO DA PRESSÃO DAS FUNÇÕES DO ELEVADOR VÁLVULA DE ALÍVIO PÓRTICO DE TESTE TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

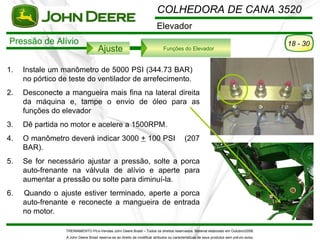

- 18. COLHEDORA DE CANA3520 Elevador Pressão de Alívio 18 - 30 Ajuste Funções do Elevador 1. Instale um manômetro de 5000 PSI (344.73 BAR) no pórtico de teste do ventilador de arrefecimento. 2. Desconecte a mangueira mais fina na lateral direita da máquina e, tampe o envio de óleo para as funções do elevador 3. Dê partida no motor e acelere a 1500RPM. 4. O manômetro deverá indicar 3000 + 100 PSI (207 BAR). 5. Se for necessário ajustar a pressão, solte a porca auto-frenante na válvula de alívio e aperte para aumentar a pressão ou solte para diminuí-la. 6. Quando o ajuste estiver terminado, aperte a porca auto-frenante e reconecte a mangueira de entrada no motor. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 19. COLHEDORA DE CANA3520 Elevador Válvula de Alívio do Comando do Elevador 19 - 30 PÓRTICO DE VÁLVULA DE TESTE ALÍVIO TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

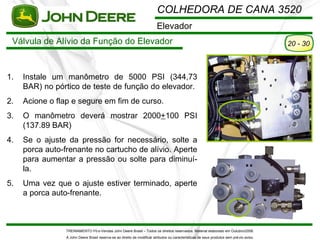

- 20. COLHEDORA DE CANA3520 Elevador Válvula de Alívio da Função do Elevador 20 - 30 1. Instale um manômetro de 5000 PSI (344,73 BAR) no pórtico de teste de função do elevador. 2. Acione o flap e segure em fim de curso. 3. O manômetro deverá mostrar 2000+100 PSI (137.89 BAR) 4. Se o ajuste da pressão for necessário, solte a porca auto-frenante no cartucho de alívio. Aperte para aumentar a pressão ou solte para diminuí- la. 5. Uma vez que o ajuste estiver terminado, aperte a porca auto-frenante. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

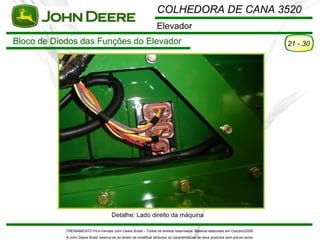

- 21. COLHEDORA DE CANA3520 Elevador Bloco de Diodos das Funções do Elevador 21 - 30 Detalhe: Lado direito da máquina TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

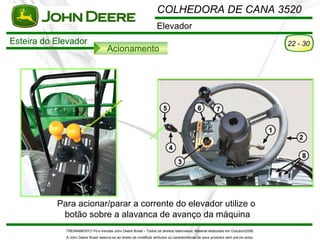

- 22. COLHEDORA DE CANA3520 Elevador Esteira do Elevador 22 - 30 Acionamento Para acionar/parar a corrente do elevador utilize o botão sobre a alavanca de avanço da máquina TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

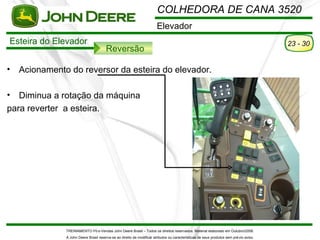

- 23. COLHEDORA DE CANA3520 Elevador Esteira do Elevador 23 - 30 Reversão • Acionamento do reversor da esteira do elevador. • Diminua a rotação da máquina para reverter a esteira. TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

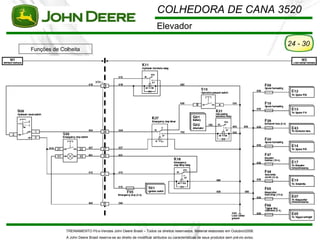

- 24. COLHEDORA DE CANA3520 Elevador 24 - 30 Funções de Colheita TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

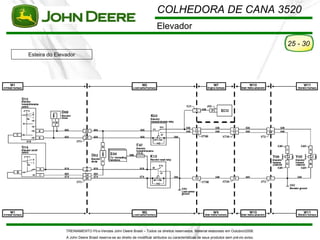

- 25. COLHEDORA DE CANA3520 Elevador 25 - 30 Esteira do Elevador TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

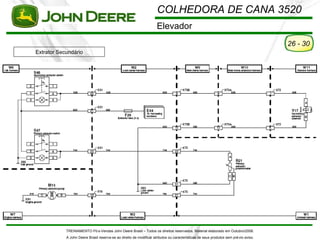

- 26. COLHEDORA DE CANA3520 Elevador 26 - 30 Extrator Secundário TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

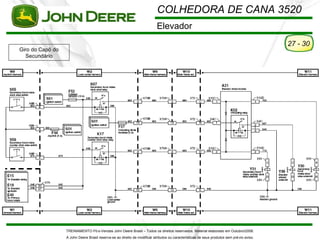

- 27. COLHEDORA DE CANA3520 Elevador 27 - 30 Giro do Capô do Secundário TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

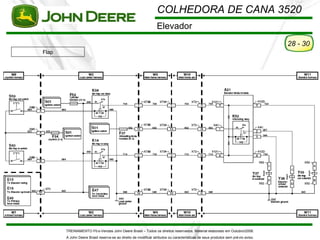

- 28. COLHEDORA DE CANA3520 Elevador 28 - 30 Flap TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.

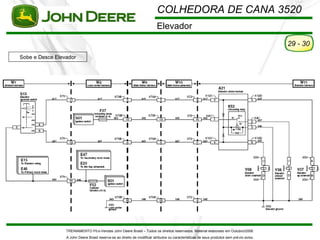

- 29. COLHEDORA DE CANA3520 Elevador 29 - 30 Sobe e Desce Elevador TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
- 30. COLHEDORA DE CANA3520 Elevador 30 - 30 TREINAMENTO Pó s-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem pré vio aviso.
Notas do Editor
- #2 Ações desempenhadas no elevador: Esteira, extrator secundário, flap, giro do bojo do secundário e sobe e desce.
- #3 Mais leve, porém mais resistente ao impacto devido a sua estrutura (tubular). Possui opcional de extensões para aumentar seu tamanho (610 mm).
- #4 Pistão para regular a tensão da corrente. É acionado através de graxa ( coloca-se graxa estica a corrente – solta-se a engraxadeira alivia a corrente). A tensão esta correta quando você por baixo do elevador consegue elevar a mais ou menos 1” acima estrutura do elevador onde a corrente corre. A distancia da talisca deve ser o mais próximo possível do assoalho, já na parte superior o mais longe possível. É recomendado regular a corrente pelo menos duas vezes ao dia.
- #5 Corrente acionada por roda dentada (engrenagem). Roda dentada de material mole para preservar a corrente.
- #6 O comando do elevador recebe óleo por mangueiras separadas. Pela mangueira fina decorre 4GPL (15,8 LPM)e pela mangueira de diâmetro maior percorre 28 GPL (106 LPM), somando 32 GPL.
- #7 As correntes possuem lubrificação própria, ou seja , são seladas como rolamentos. O rodízio das taliscas devem ser contando dentes de 5 em 5 dentes. O rodízio deve ser feito em todas as talicas. Também é recomendado inverter a talisca de lado tomando cuidado com a posição da dobra da talisca. Não encher muito o cesto do elevador na troca de transbordo, pois ao ligar novamente a esteira poderá ocorrer danos na corrente e nas taliscas.
- #9 Abaixar o elevador somente quando o mesmo estiver em alinhado com a máquina, pois se o mesmo estiver desalinhado ocorrerá deformações de componentes na descida do elevador.
- #11 Válvula com a função de abrir quando o elevador embucha ou quando o profissional tampa a mangueira que leva 28 GPM ao motor de esteira.
- #12 Válvula de alivio localizada na parte superior quando se abre a tampa do motor LD.
- #31 Funções dos solenóides : SV I – Extrator secundário SV II – Giro do bojo secundário SV III – Sobe e desce elevador SV IV – Abre e fecha flap SV V – Solenóide duplo de bloqueio SV VI - Esteira
