Os principais equipamentos ativos de rede são o switch, o router, a bridge e as placas de rede. Um switch conecta vários dispositivos de rede e tem mais portas do que uma bridge. A função mais importante de um router é ligar uma rede local à internet. Não é fácil distinguir fisicamente os diferentes equipamentos, é necessário consultar os manuais para identificá-los.

1. Equipamento ativo de rede
Os equipamentos activos são os que gerem o trafego que passa pelos equipamentos
passivos.
O equipamento ativo de uma rede é fundamentado representado por três equipamentos:
O “Switch” permite interligar vários equipamentos de rede mas não prejudica a
performance da rede tal como acontecia com HUB.
Switch
Modelo D-LINK Switch EasySmart DES-1100-28P
Velocidade 1000 Mbps
Descrição
Controle de fluxo, comutação de Layer 2, Suporte DHCP,
Powerover Ethernet (PoE), auto-negociação, suporte
BOOTP, suporte ARP, suporte VLAN, auto-uplink (auto
MDI/MDI-X), IGMP snooping, Suporte de Syslog,
espelhamento da porta, espera Weighted Round Robin
(WRR), armazenar e enviar, filtro de endereços MAC,
BroadcastStormControl, filtragem de endereço de IP,
modo half duplex, modo duplex total,
MulticastStormControl, UnicastStormControl, suporte de
SNTP, snooping DHCP, suporte Access ControlList
(ACL), QualityofService (QoS), modo de IP estático,
SafeguardEngine
Nº de Portas 24 portas 10/100 Mbps + 2 portas 1000 Mbps + 2 portas
SFP Gigabit
Link http://www.pixmania.com/pt/pt/8060805/art/d-link/switch-
easysmart-des-1100.html
Preço 503,06 €

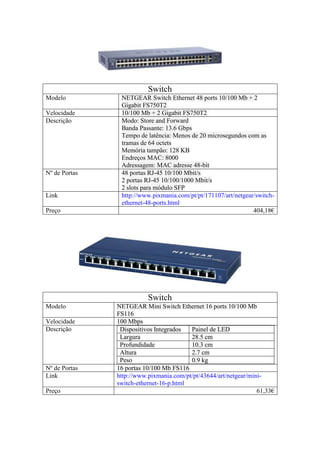

2. Switch
Modelo NETGEAR Switch Ethernet 48 ports 10/100 Mb + 2
Gigabit FS750T2
Velocidade 10/100 Mb + 2 Gigabit FS750T2
Descrição Modo: Store and Forward
Banda Passante: 13.6 Gbps
Tempo de latência: Menos de 20 microsegundos com as
tramas de 64 octets
Memória tampão: 128 KB
Endreços MAC: 8000
Adressagem: MAC adresse 48-bit
Nº de Portas 48 portas RJ-45 10/100 Mbit/s
2 portas RJ-45 10/100/1000 Mbit/s
2 slots para módulo SFP
Link http://www.pixmania.com/pt/pt/171107/art/netgear/switch-
ethernet-48-ports.html
Preço 404,18€
Switch
Modelo NETGEAR Mini Switch Ethernet 16 ports 10/100 Mb
FS116
Velocidade 100 Mbps
Descrição Dispositivos Integrados Painel de LED
Largura 28.5 cm
Profundidade 10.3 cm
Altura 2.7 cm
Peso 0.9 kg
Nº de Portas 16 portas 10/100 Mb FS116
Link http://www.pixmania.com/pt/pt/43644/art/netgear/mini-
switch-ethernet-16-p.html
Preço 61,33€

3. Um “Router” é um equipamento de interligação entre redes distintas. Normalmente para
interligar a rede local a rede internet.
Router
Modelo TP-LINK Router WiFi-N 300 Mbps TL-WR941ND +
switch 4 portas
Velocidade 300 Mbps
Descrição Tecnologia de
Conectividade
Sem fios, com cabo
Protocolo de Ligação
de Dados
Ethernet, Fast Ethernet, IEEE
802.11b, IEEE 802.11g, IEEE
802.11n (draft 2.0)
Altura 2.8 cm
Largura 20 cm
Profundidade 14 cm
Nº de Portas Switch de 4 portas
Link http://www.pixmania.com/pt/pt/12596645/art/tp-
link/router-wifi-n-300-mbps-tl.html
Preço 39€

4. Bridge- ou 'ponte' é o termo utilizado em informática para designar um dispositivo que
liga duas ou mais redes informáticas que usam protocolos distintos ou dois segmentos
da mesma rede que usam o mesmo protocolo, por exemplo, ethernet ou token ring.
Bridge
Modelo CISCO Wireless-G Business Eth Bridge/EU+UK -
WET200-G5
Velocidade 256 bits
Descrição Tecnologia RangeBooster do WAP200 dobra o alcance e
reduzir os "pontos mortos" de uma conexão Wireless-G
padrão. Powerover Ethernet (PoE) elimina a necessidade de
localizar o ponto de acesso próximo a uma tomada
elétrica. Suporte para WEP, WPA e WPA2 protocolos de
segurança com criptografia de até 256 bits, bem como
novas funcionalidades de monitorização de segurança sem
fio, oferece segurança avançada.
Link http://www.pixmania.com/pt/pt/5353080/art/cisco/wireless-
g-business-eth-b.html
Preço 112,27€

5. Uma placa de Rede atualmente pode ser Utilizada de Várias formas, como
Comunicação entre dois PC's ou mais por um Switch de Rede e até Comunicação com
um Modem ADSL, Cabo ou outros para a Efetuação de Conexões com a Internet.
Placa de rede
Modelo D-LINK Placa PCI Wireless-N para computador de
secretária - DWA-525
Velocidade 150 Mbps
Descrição Altura 2.2 cm
Profundidade 12.2 cm
Largura 12 cm
Banda de frequência 2.4 GHz
Link http://www.pixmania.com/pt/pt/7811189/art/d-link/placa-
pci-wireless-n-para.html
Preço 29,68€
1 - Quais são os equipamentos ativos de rede?
R: Os equipamentos ativos de rede são Switch, Bridge, Router e Placas de rede.
2- Quais são as diferenças entre uma bridge e um Switch?
R: Um Switch pode ser configurado como uma bridge e ainda tem mais portas do que
uma bridge para poder ligar mais computadores .
3 - Qual a função mais importante de um router?
R: A função mais importante de um router permite-nos ligar uma rede local á internet.
4 - É fácil distinguir fisicamente um equipamento de outro? Como se deve
proceder para os identificar?
R:Fisicamente não é possível identificar os equipamentos terá que consultar o manual
de instruções de cada equipamento para saber de que tipo trata e que características
apresentam.
