O documento discute conceitos fundamentais de modelagem de dados, incluindo entidades, atributos, dicionário de dados, classificação de atributos, características de chaves primárias e relacionamentos. Ele define entidades como qualquer coisa do mundo real sobre a qual se deseja armazenar informações, e atributos como propriedades relacionadas a entidades. O documento também descreve tipos de cardinalidade em relacionamentos, como um-para-um, um-para-muitos e muitos-para-muitos.

1. BANCO DE
DADOS
Modelagem de dados

2. Entidade e atributos
Uma Entidade pode ser definida como
qualquer coisa do mundo real , abstrata
ou concreta , na qual se deseja guardar
informações.
Um atributo é tudo o que se pode
relacionar como propriedade da entidade.

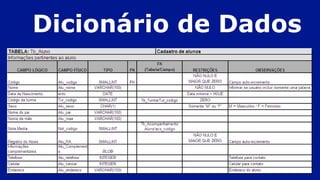

3. Dicionário de Dados
( )

4. Dicionário de
Dados
Um dicionário de dados é uma coleção de
metadados que contêm definições e
representações de elementos de dados.

5. Dicionário de Dados

6. Atributo obrigatório - é
aquele que para uma instância de uma
entidade ou relacionamento deve possuir
um valor. (NOT NULL)
Atributo opcional - É aquele
que para uma instância da entidade ou
relacionamento pode possuir um valor.
(NULL)

7. Classificar
os atributos

8. Classificar
os atributos
Atributo Identificador, chave Primária ou
Primary Key (PK) - Atributo capaz de
identificar exclusivamente cada ocorrência de
uma entidade.

9. Classificar
os atributos
Chave Candidata, chave Alternativa, chave
Estrangeira ou Foreign Key (FK) - Atributo ou
grupamento de atributos que têm a propriedade
de identificar unicamente uma ocorrência da
entidade . Pode vir a ser uma chave Primária.

10. Características de
uma Chave Primária
• NÂO PODE haver duas ocorrências de uma mesma
entidade com o mesmo conteúdo na Chave Primária
• A chave primária não pode ser composta por atributo
opcional , ou seja , atributo que aceite nulo.
• Os atributos identificadores devem ser o conjunto mínimo
que pode identificar cada instância de um entidade.
• Não devem ser usadas chaves externas. (Atributos sobre
os quais você não tem controle. Ex: CPF)
• Cada atributo identificador da chave deve possui um
tamanho reduzido
• Não deve conter informação volátil.

11. Relacionamentos
É a associação entre
instâncias de Entidades
devido a regras de
negócio.

12. Para definir o número de
ocorrências de uma entidade
usamos o conceito de
Cardinalidade

13. A Cardinalidade indica quantas
ocorrências de uma Entidade
participam no mínimo e no
máxima do relacionamento

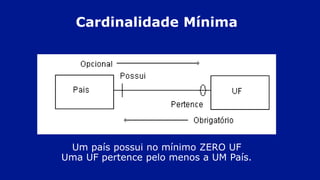

14. Um país possui no mínimo ZERO UF
Uma UF pertence pelo menos a UM País.
Cardinalidade Mínima

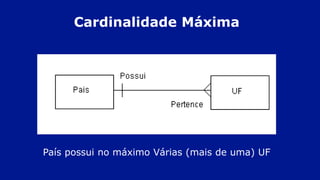

15. País possui no máximo Várias (mais de uma) UF
Cardinalidade Máxima

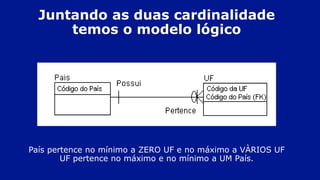

16. País pertence no mínimo a ZERO UF e no máximo a VÀRIOS UF
UF pertence no máximo e no mínimo a UM País.
Juntando as duas cardinalidade
temos o modelo lógico

17. Tipos de
cardinalidade
quanto ao
relacionamento

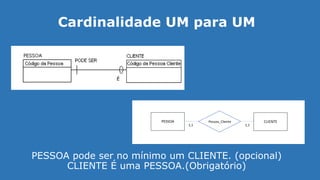

18. PESSOA pode ser no mínimo um CLIENTE. (opcional)
CLIENTE É uma PESSOA.(Obrigatório)
Cardinalidade UM para UM
PESSOA CLIENTEPessoa_Cliente
1,1 1,1

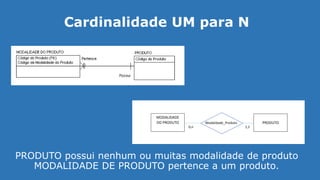

19. PRODUTO possui nenhum ou muitas modalidade de produto
MODALIDADE DE PRODUTO pertence a um produto.
Cardinalidade UM para N
MODALIDADE
DO PRODUTO PRODUTOModalidade_Produto
0,n 1,1

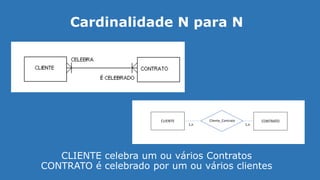

20. CLIENTE celebra um ou vários Contratos
CONTRATO é celebrado por um ou vários clientes
Cardinalidade N para N
CLIENTE CONTRATOCliente_Contrato
1,n 1,n

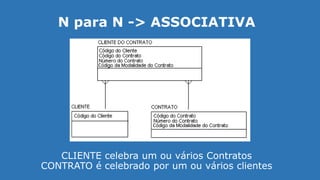

21. CLIENTE celebra um ou vários Contratos
CONTRATO é celebrado por um ou vários clientes
N para N -> ASSOCIATIVA
