O documento discute os conceitos fundamentais de modelagem de dados, incluindo: 1) Entidades, atributos e chaves primárias definem as tabelas e campos do banco de dados. 2) Relacionamentos entre entidades representam como os dados serão ligados entre tabelas. 3) A normalização organiza os dados em tabelas separadas para evitar duplicação e inconsistências.

1. Modelagem de Dados

2. Introdução à Modelagem de
Dados

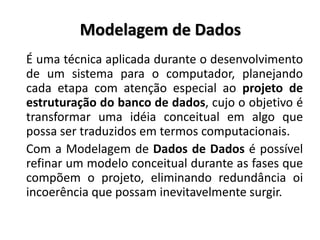

3. Modelagem de Dados
É uma técnica aplicada durante o desenvolvimento
de um sistema para o computador, planejando
cada etapa com atenção especial ao projeto de
estruturação do banco de dados, cujo o objetivo é
transformar uma idéia conceitual em algo que
possa ser traduzidos em termos computacionais.
Com a Modelagem de Dados de Dados é possível
refinar um modelo conceitual durante as fases que
compõem o projeto, eliminando redundância oi
incoerência que possam inevitavelmente surgir.

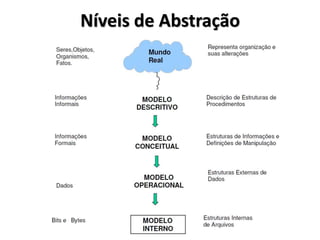

4. Níveis de Abstração

5. Também podemos
representá-lo assim: MINIMUNDO
Levantamento e
análise das
necessidades
Projeto Conceitual
Projeto Lógico do
Banco de Dados
Projeto Físico do Banco
de Dados
Requisitos do banco de dados
Esquema conceitual num modelo de dados
(Descrição dos dados e as operações que
serão feitas )
Esquema Lógico
(Diagrama de Entidade e Relacionamento,
Modelo Entidade-Relacionamento)
Especificação de transações e rotinas
(Dicionário de Dados)

6. Vamos dar início ao Projeto
Conceitual
Definição das Entidades e seus
atributos

7. Entidade
Podemos definir entidade como um objeto do
mundo real que possui atributos capazes de
torná-lo identificável e tem existência
independente.
Essa existência pode ser física (pessoas, casa,
relógio, computadores, funcionários, etc) ou
apenas conceitual (serviço, disciplina escolar,
consulta médica, etc).
As entidades vão dar origem as tabelas do banco
de dados.

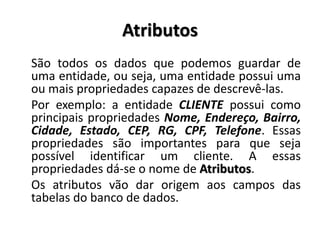

8. Atributos
São todos os dados que podemos guardar de
uma entidade, ou seja, uma entidade possui uma
ou mais propriedades capazes de descrevê-las.
Por exemplo: a entidade CLIENTE possui como
principais propriedades Nome, Endereço, Bairro,
Cidade, Estado, CEP, RG, CPF, Telefone. Essas
propriedades são importantes para que seja
possível identificar um cliente. A essas
propriedades dá-se o nome de Atributos.
Os atributos vão dar origem aos campos das
tabelas do banco de dados.

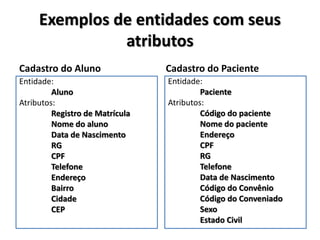

9. Exemplos de entidades com seus
atributos
Cadastro do Aluno
Entidade:
Aluno
Atributos:
Registro de Matrícula
Nome do aluno
Data de Nascimento
RG
CPF
Telefone
Endereço
Bairro
Cidade
CEP
Cadastro do Paciente
Entidade:
Paciente
Atributos:
Código do paciente
Nome do paciente
Endereço
CPF
RG
Telefone
Data de Nascimento
Código do Convênio
Código do Conveniado
Sexo
Estado Civil

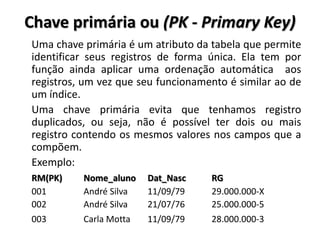

10. Chave primária ou (PK - Primary Key)
Uma chave primária é um atributo da tabela que permite
identificar seus registros de forma única. Ela tem por
função ainda aplicar uma ordenação automática aos
registros, um vez que seu funcionamento é similar ao de
um índice.
Uma chave primária evita que tenhamos registro
duplicados, ou seja, não é possível ter dois ou mais
registro contendo os mesmos valores nos campos que a
compõem.
Exemplo:
RM(PK) Nome_aluno Dat_Nasc RG
001 André Silva 11/09/79 29.000.000-X
002 André Silva 21/07/76 25.000.000-5
003 Carla Motta 11/09/79 28.000.000-3

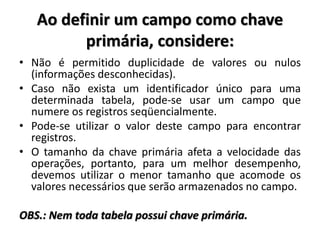

11. Ao definir um campo como chave
primária, considere:
• Não é permitido duplicidade de valores ou nulos
(informações desconhecidas).
• Caso não exista um identificador único para uma
determinada tabela, pode-se usar um campo que
numere os registros seqüencialmente.
• Pode-se utilizar o valor deste campo para encontrar
registros.
• O tamanho da chave primária afeta a velocidade das
operações, portanto, para um melhor desempenho,
devemos utilizar o menor tamanho que acomode os
valores necessários que serão armazenados no campo.
OBS.: Nem toda tabela possui chave primária.

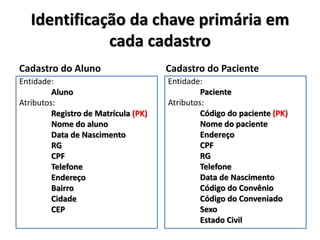

12. Identificação da chave primária em
cada cadastro
Cadastro do Aluno
Entidade:
Aluno
Atributos:
Registro de Matrícula (PK)
Nome do aluno
Data de Nascimento
RG
CPF
Telefone
Endereço
Bairro
Cidade
CEP
Cadastro do Paciente
Entidade:
Paciente
Atributos:
Código do paciente (PK)
Nome do paciente
Endereço
CPF
RG
Telefone
Data de Nascimento
Código do Convênio
Código do Conveniado
Sexo
Estado Civil

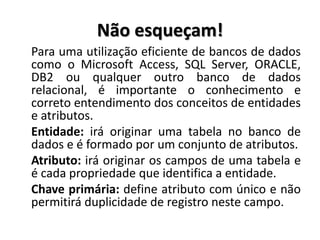

13. Não esqueçam!
Para uma utilização eficiente de bancos de dados
como o Microsoft Access, SQL Server, ORACLE,
DB2 ou qualquer outro banco de dados
relacional, é importante o conhecimento e
correto entendimento dos conceitos de entidades
e atributos.
Entidade: irá originar uma tabela no banco de
dados e é formado por um conjunto de atributos.
Atributo: irá originar os campos de uma tabela e
é cada propriedade que identifica a entidade.
Chave primária: define atributo com único e não
permitirá duplicidade de registro neste campo.

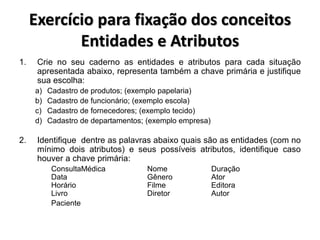

14. Exercício para fixação dos conceitos
Entidades e Atributos
1. Crie no seu caderno as entidades e atributos para cada situação
apresentada abaixo, representa também a chave primária e justifique
sua escolha:
a) Cadastro de produtos; (exemplo papelaria)
b) Cadastro de funcionário; (exemplo escola)
c) Cadastro de fornecedores; (exemplo tecido)
d) Cadastro de departamentos; (exemplo empresa)
2. Identifique dentre as palavras abaixo quais são as entidades (com no
mínimo dois atributos) e seus possíveis atributos, identifique caso
houver a chave primária:
ConsultaMédica Nome Duração
Data Gênero Ator
Horário Filme Editora
Livro Diretor Autor
Paciente

15. Modelagem de Dados

16. Níveis de Abstração

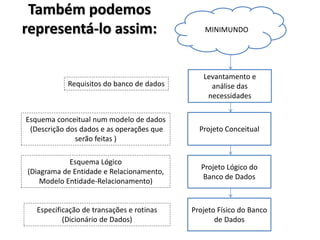

17. Também podemos
representá-lo assim: MINIMUNDO
Levantamento e
análise das
necessidades
Projeto Conceitual
Projeto Lógico do
Banco de Dados
Projeto Físico do Banco
de Dados
Requisitos do banco de dados
Esquema conceitual num modelo de dados
(Descrição dos dados e as operações que
serão feitas )
Esquema Lógico
(Diagrama de Entidade e Relacionamento,
Modelo Entidade-Relacionamento)
Especificação de transações e rotinas
(Dicionário de Dados)

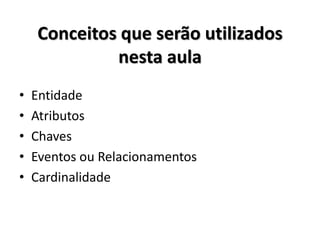

18. Conceitos que serão utilizados
nesta aula
• Entidade
• Atributos
• Chaves
• Eventos ou Relacionamentos
• Cardinalidade

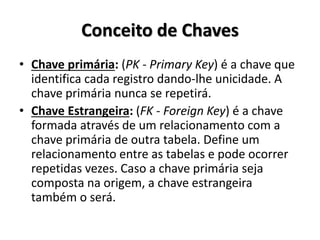

19. Conceito de Chaves
• Chave primária: (PK - Primary Key) é a chave que
identifica cada registro dando-lhe unicidade. A
chave primária nunca se repetirá.
• Chave Estrangeira: (FK - Foreign Key) é a chave
formada através de um relacionamento com a
chave primária de outra tabela. Define um
relacionamento entre as tabelas e pode ocorrer
repetidas vezes. Caso a chave primária seja
composta na origem, a chave estrangeira
também o será.

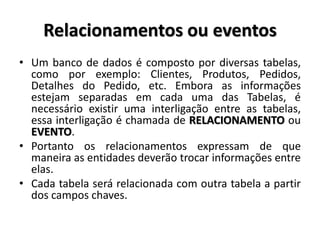

20. Relacionamentos ou eventos
• Um banco de dados é composto por diversas tabelas,
como por exemplo: Clientes, Produtos, Pedidos,
Detalhes do Pedido, etc. Embora as informações
estejam separadas em cada uma das Tabelas, é
necessário existir uma interligação entre as tabelas,
essa interligação é chamada de RELACIONAMENTO ou
EVENTO.
• Portanto os relacionamentos expressam de que
maneira as entidades deverão trocar informações entre
elas.
• Cada tabela será relacionada com outra tabela a partir
dos campos chaves.

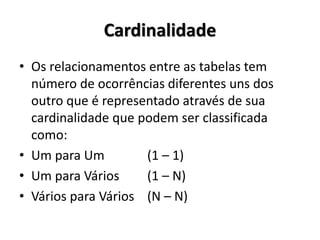

21. Cardinalidade
• Os relacionamentos entre as tabelas tem
número de ocorrências diferentes uns dos
outro que é representado através de sua
cardinalidade que podem ser classificada
como:
• Um para Um (1 – 1)
• Um para Vários (1 – N)
• Vários para Vários (N – N)

22. Der
Diagrama de Entidade e Relacionamento
O Diagrama de Entidade e Relacionamento é a
ferramenta utilizada para demonstrar
graficamente todas as entidades que farão
parte da solução de banco de dados
desenvolvida e/ou projetada, bem como os
relacionamentos entre elas, apontando suas
cardinalidades em detalhes.

23. Modelo de Dados
Símbolos para a criação do DER

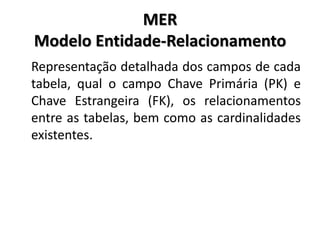

24. MER
Modelo Entidade-Relacionamento
Representação detalhada dos campos de cada
tabela, qual o campo Chave Primária (PK) e
Chave Estrangeira (FK), os relacionamentos
entre as tabelas, bem como as cardinalidades
existentes.

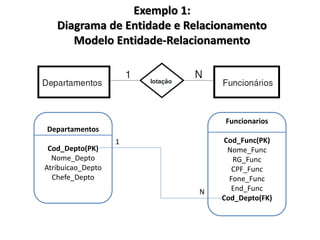

25. Exemplo 1:
Diagrama de Entidade e Relacionamento
Modelo Entidade-Relacionamento
Departamentos
Cod_Depto(PK)
Nome_Depto
Atribuicao_Depto
Chefe_Depto
Funcionarios
Cod_Func(PK)
Nome_Func
RG_Func
CPF_Func
Fone_Func
End_Func
Cod_Depto(FK)
1
N

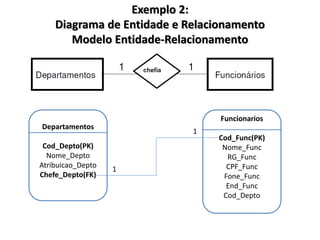

26. Exemplo 2:
Diagrama de Entidade e Relacionamento
Modelo Entidade-Relacionamento
Departamentos
Cod_Depto(PK)
Nome_Depto
Atribuicao_Depto
Chefe_Depto(FK)
Funcionarios
Cod_Func(PK)
Nome_Func
RG_Func
CPF_Func
Fone_Func
End_Func
Cod_Depto
1
1

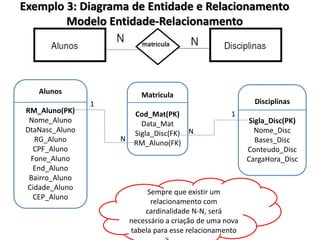

27. Exemplo 3: Diagrama de Entidade e Relacionamento
Modelo Entidade-Relacionamento
Sempre que existir um
relacionamento com
cardinalidade N-N, será
necessário a criação de uma nova
tabela para esse relacionamento
Disciplinas
Sigla_Disc(PK)
Nome_Disc
Bases_Disc
Conteudo_Disc
CargaHora_Disc
Alunos
RM_Aluno(PK)
Nome_Aluno
DtaNasc_Aluno
RG_Aluno
CPF_Aluno
Fone_Aluno
End_Aluno
Bairro_Aluno
Cidade_Aluno
CEP_Aluno
1
1
Matricula
Cod_Mat(PK)
Data_Mat
Sigla_Disc(FK)
RM_Aluno(FK)
N
N

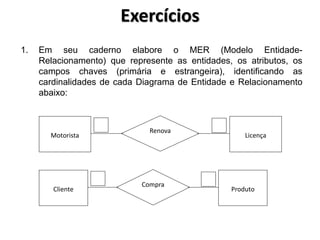

28. Exercícios
1. Em seu caderno elabore o MER (Modelo Entidade-
Relacionamento) que represente as entidades, os atributos, os
campos chaves (primária e estrangeira), identificando as
cardinalidades de cada Diagrama de Entidade e Relacionamento
abaixo:
Motorista Licença
Renova
Cliente Produto
Compra

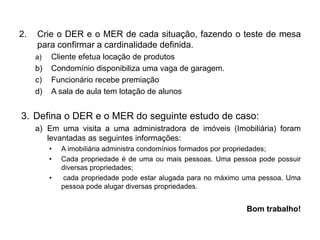

29. 2. Crie o DER e o MER de cada situação, fazendo o teste de mesa
para confirmar a cardinalidade definida.
a) Cliente efetua locação de produtos
b) Condomínio disponibiliza uma vaga de garagem.
c) Funcionário recebe premiação
d) A sala de aula tem lotação de alunos
3. Defina o DER e o MER do seguinte estudo de caso:
a) Em uma visita a uma administradora de imóveis (Imobiliária) foram
levantadas as seguintes informações:
• A imobiliária administra condomínios formados por propriedades;
• Cada propriedade é de uma ou mais pessoas. Uma pessoa pode possuir
diversas propriedades;
• cada propriedade pode estar alugada para no máximo uma pessoa. Uma
pessoa pode alugar diversas propriedades.
Bom trabalho!

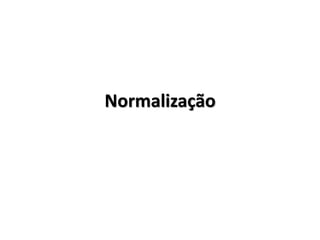

30. Normalização

31. • O objetivo da normalização é evitar os
problemas provocados por falhas no Projeto
do Banco de Dados, bem como eliminar a
"mistura de assuntos" e as correspondentes
repetições desnecessárias de dados.
Qual o objetivo da normalização?

32. Uma Regra de Ouro que devemos observar quando criamos
um Projeto de um Banco de Dados baseado no Modelo
Relacional de Dados é a de "não Misturar assuntos em uma
mesma Tabela".
Por exemplo na Tabela Clientes devemos colocar somente
campos relacionados com o assunto Clientes. Não devemos
misturar campos relacionados com outros assuntos, tais como
Pedidos, Produtos, etc. Essa "Mistura de Assuntos" em uma
mesma tabela acaba por gerar repetição desnecessária bem
como inconsistência dos dados.
Para que normalizar?

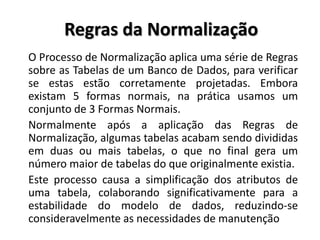

33. O Processo de Normalização aplica uma série de Regras
sobre as Tabelas de um Banco de Dados, para verificar
se estas estão corretamente projetadas. Embora
existam 5 formas normais, na prática usamos um
conjunto de 3 Formas Normais.
Normalmente após a aplicação das Regras de
Normalização, algumas tabelas acabam sendo divididas
em duas ou mais tabelas, o que no final gera um
número maior de tabelas do que originalmente existia.
Este processo causa a simplificação dos atributos de
uma tabela, colaborando significativamente para a
estabilidade do modelo de dados, reduzindo-se
consideravelmente as necessidades de manutenção
Regras da Normalização

34. Cliente
Codigo(PK) Nome Telefone
123 Rachel Soares 555-861-2025
456 James Borges
555-403-1659
555-776-4100
789 Maria Fernandez 555-808-9633
Tabela não normalizada (ÑN)

35. “Uma Tabela está na Primeira Forma
Normal quando seus atributos não
contém grupos de Repetição".
Resumo dos Procedimentos:
a) Identificar a chave primária da entidade;
b) Identificar o grupo repetitivo e excluí-lo da entidade;
c) Criar uma nova entidade com a chave primária da entidade
anterior e o grupo repetitivo.
Primeira Forma Normal: (1FN)

36. Tabelas na 1FN
Cliente
Codigo(PK) Nome
123 Rachel Soares
456 James Borges
789 Maria Fernandez
Telefone
Codigo(FK) Telefone
123 555-861-2025
456 555-403-1659
456 555-776-4100
789 555-808-9633

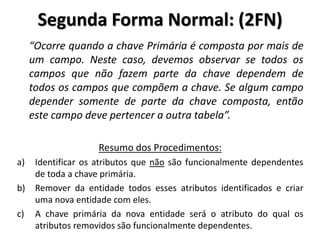

37. “Ocorre quando a chave Primária é composta por mais de
um campo. Neste caso, devemos observar se todos os
campos que não fazem parte da chave dependem de
todos os campos que compõem a chave. Se algum campo
depender somente de parte da chave composta, então
este campo deve pertencer a outra tabela”.
Resumo dos Procedimentos:
a) Identificar os atributos que não são funcionalmente dependentes
de toda a chave primária.
b) Remover da entidade todos esses atributos identificados e criar
uma nova entidade com eles.
c) A chave primária da nova entidade será o atributo do qual os
atributos removidos são funcionalmente dependentes.
Segunda Forma Normal: (2FN)

38. Cursos
Numero_Matricula Cod_Curso Avaliação Descricao_Curso
001 201 15/03 Word Avançado
010 201 15/03 Word Avançado
101 210 15/03 Excel Avançado
(PK)
Tabela com chave composta – Não está na 2FN
Chave primária Composta: Numero_Matricula, Cod_Curso

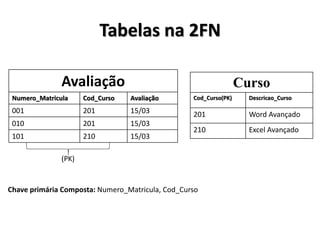

39. Avaliação
Numero_Matricula Cod_Curso Avaliação
001 201 15/03
010 201 15/03
101 210 15/03
(PK)
Tabelas na 2FN
Curso
Cod_Curso(PK) Descricao_Curso
201 Word Avançado
210 Excel Avançado
Chave primária Composta: Numero_Matricula, Cod_Curso

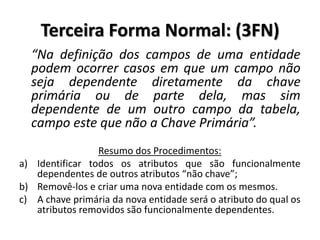

40. “Na definição dos campos de uma entidade
podem ocorrer casos em que um campo não
seja dependente diretamente da chave
primária ou de parte dela, mas sim
dependente de um outro campo da tabela,
campo este que não a Chave Primária”.
Resumo dos Procedimentos:
a) Identificar todos os atributos que são funcionalmente
dependentes de outros atributos “não chave”;
b) Removê-los e criar uma nova entidade com os mesmos.
c) A chave primária da nova entidade será o atributo do qual os
atributos removidos são funcionalmente dependentes.
Terceira Forma Normal: (3FN)

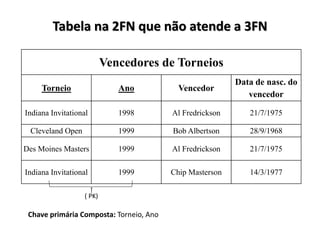

41. Tabela na 2FN que não atende a 3FN
Vencedores de Torneios
Torneio Ano Vencedor
Data de nasc. do
vencedor
Indiana Invitational 1998 Al Fredrickson 21/7/1975
Cleveland Open 1999 Bob Albertson 28/9/1968
Des Moines Masters 1999 Al Fredrickson 21/7/1975
Indiana Invitational 1999 Chip Masterson 14/3/1977
( PK)
Chave primária Composta: Torneio, Ano

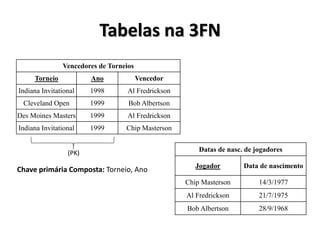

42. Tabelas na 3FN
Vencedores de Torneios
Torneio Ano Vencedor
Indiana Invitational 1998 Al Fredrickson
Cleveland Open 1999 Bob Albertson
Des Moines Masters 1999 Al Fredrickson
Indiana Invitational 1999 Chip Masterson
(PK) Datas de nasc. de jogadores
Jogador Data de nascimento
Chip Masterson 14/3/1977
Al Fredrickson 21/7/1975
Bob Albertson 28/9/1968
Chave primária Composta: Torneio, Ano

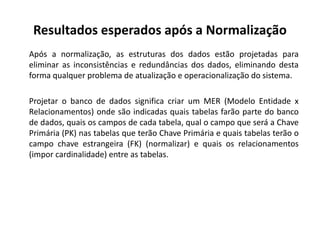

43. Após a normalização, as estruturas dos dados estão projetadas para
eliminar as inconsistências e redundâncias dos dados, eliminando desta
forma qualquer problema de atualização e operacionalização do sistema.
Projetar o banco de dados significa criar um MER (Modelo Entidade x
Relacionamentos) onde são indicadas quais tabelas farão parte do banco
de dados, quais os campos de cada tabela, qual o campo que será a Chave
Primária (PK) nas tabelas que terão Chave Primária e quais tabelas terão o
campo chave estrangeira (FK) (normalizar) e quais os relacionamentos
(impor cardinalidade) entre as tabelas.
Resultados esperados após a Normalização

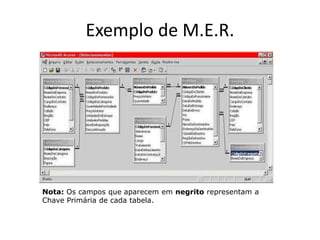

44. Exemplo de M.E.R.
Nota: Os campos que aparecem em negrito representam a
Chave Primária de cada tabela.
