O documento discute os principais conceitos de modelagem de banco de dados usando o modelo entidade-relacionamento (ER), incluindo entidades, atributos, chaves primárias, relacionamentos e graus de relacionamento. Explica como as entidades são representadas por tabelas com colunas (atributos) e linhas (registros), e como as chaves primárias identificam unicamente cada registro.

1. Introdução às Bases de Dados MÓDULO II

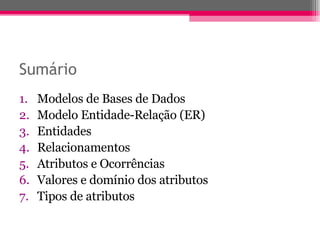

2. Sumário Modelos de Bases de Dados Modelo Entidade-Relação (ER) Entidades Relacionamentos Atributos e Ocorrências Valores e domínio dos atributos Tipos de atributos

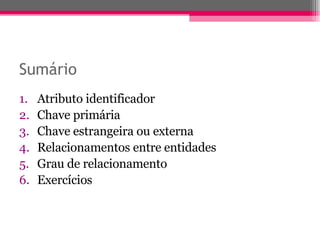

3. Sumário Atributo identificador Chave primária Chave estrangeira ou externa Relacionamentos entre entidades Grau de relacionamento Exercícios

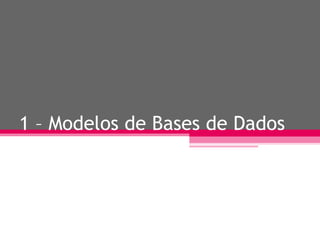

4. 1 – Modelos de Bases de Dados

5. 1 – Modelos de Bases de Dados O esquema de uma base de dados consiste no desenho, ou estrutura lógica, com que a mesma é definida.

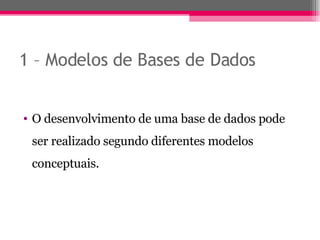

6. 1 – Modelos de Bases de Dados O desenvolvimento de uma base de dados pode ser realizado segundo diferentes modelos conceptuais.

7. 1 – Modelos de Bases de Dados Os modelos conceptuais são conjuntos de ferramentas que descrevem os dados, a sua semântica e restrições.

8. 1 – Modelos de Bases de Dados Existem muitos modelos de bases de dados mas, o mais conhecido e mais utilizado, é o modelo Entidade – Relação, também conhecido por Entidade – Relacionamento ou, simplesmente, modelo ER.

9. 2 – Modelo Entidade - Relação

10. 2 – Modelo Entidade - Relação O modelo ER especifica o esquema da base de dados através da identificação dos grandes objectos informacionais com interesse para o sistema a informatizar e nas relações entre estes.

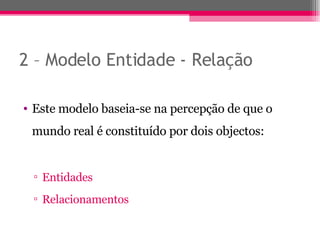

11. 2 – Modelo Entidade - Relação Este modelo baseia-se na percepção de que o mundo real é constituído por dois objectos: Entidades Relacionamentos

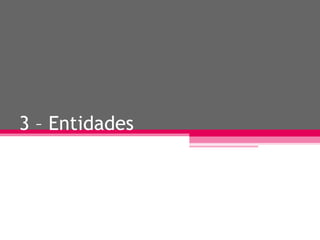

12. 3 – Entidades

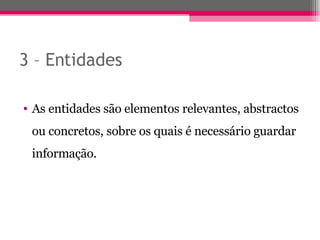

13. 3 – Entidades As entidades são elementos relevantes, abstractos ou concretos, sobre os quais é necessário guardar informação.

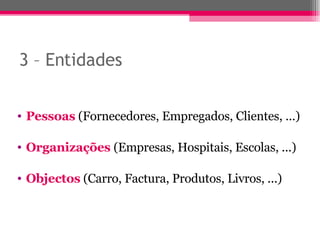

14. 3 – Entidades Pessoas (Fornecedores, Empregados, Clientes, ...) Organizações (Empresas, Hospitais, Escolas, ...) Objectos (Carro, Factura, Produtos, Livros, ...)

15. 4 – Relacionamentos

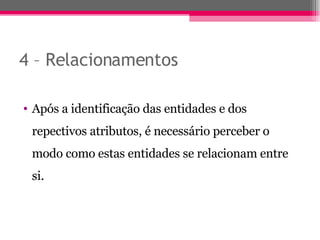

16. 4 – Relacionamentos Após a identificação das entidades e dos repectivos atributos, é necessário perceber o modo como estas entidades se relacionam entre si.

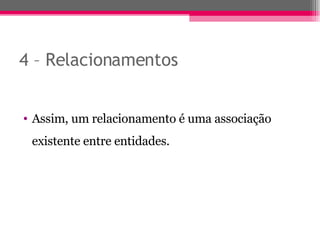

17. 4 – Relacionamentos Assim, um relacionamento é uma associação existente entre entidades.

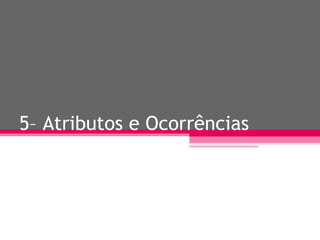

18. 5– Atributos e Ocorrências

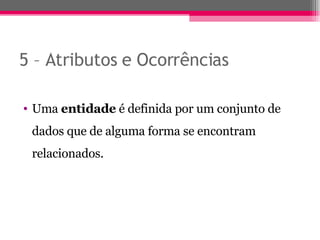

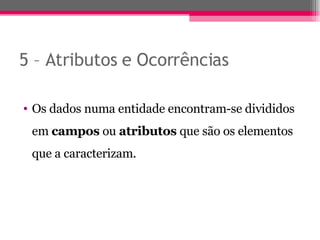

19. 5 – Atributos e Ocorrências Uma entidade é definida por um conjunto de dados que de alguma forma se encontram relacionados.

20. 5 – Atributos e Ocorrências Os dados numa entidade encontram-se divididos em campos ou atributos que são os elementos que a caracterizam.

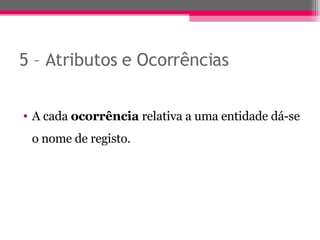

21. 5 – Atributos e Ocorrências A cada ocorrência relativa a uma entidade dá-se o nome de registo.

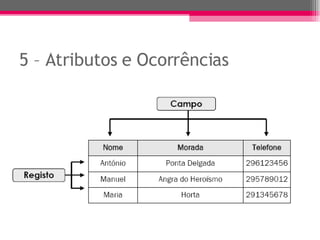

22. 5 – Atributos e Ocorrências

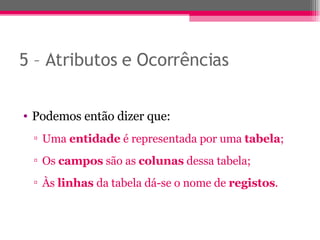

23. 5 – Atributos e Ocorrências Podemos então dizer que: Uma entidade é representada por uma tabela ; Os campos são as colunas dessa tabela; Às linhas da tabela dá-se o nome de registos .

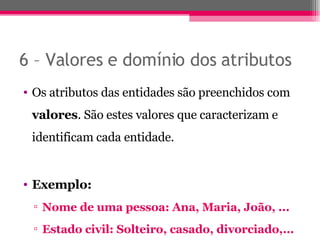

24. 6 – Valores e domínio dos atributos

25. 6 – Valores e domínio dos atributos Os atributos das entidades são preenchidos com valores . São estes valores que caracterizam e identificam cada entidade. Exemplo: Nome de uma pessoa: Ana, Maria, João, ... Estado civil: Solteiro, casado, divorciado,...

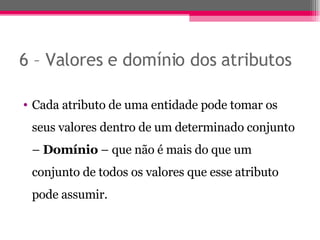

26. 6 – Valores e domínio dos atributos Cada atributo de uma entidade pode tomar os seus valores dentro de um determinado conjunto – Domínio – que não é mais do que um conjunto de todos os valores que esse atributo pode assumir.

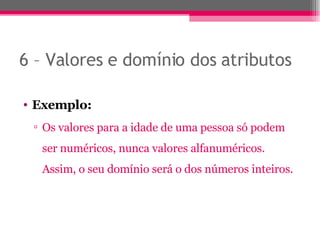

27. 6 – Valores e domínio dos atributos Exemplo: Os valores para a idade de uma pessoa só podem ser numéricos, nunca valores alfanuméricos. Assim, o seu domínio será o dos números inteiros.

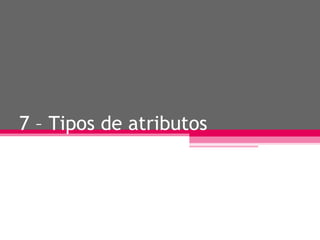

28. 7 – Tipos de atributos

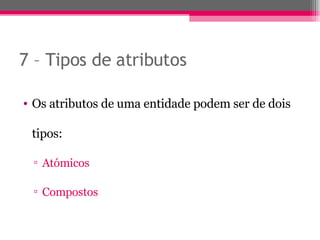

29. 7 – Tipos de atributos Os atributos de uma entidade podem ser de dois tipos: Atómicos Compostos

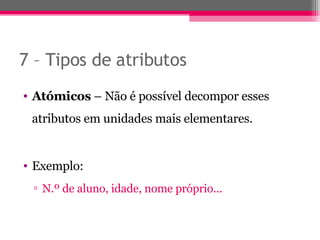

30. 7 – Tipos de atributos Atómicos – Não é possível decompor esses atributos em unidades mais elementares. Exemplo: N.º de aluno, idade, nome próprio...

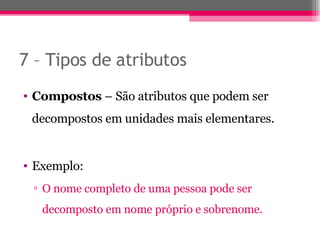

31. 7 – Tipos de atributos Compostos – São atributos que podem ser decompostos em unidades mais elementares. Exemplo: O nome completo de uma pessoa pode ser decomposto em nome próprio e sobrenome.

32. 8 – Atributo Identificador

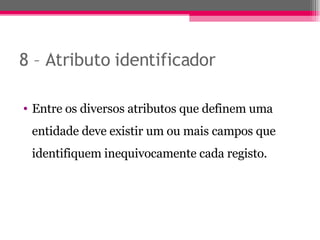

33. 8 – Atributo identificador Entre os diversos atributos que definem uma entidade deve existir um ou mais campos que identifiquem inequivocamente cada registo.

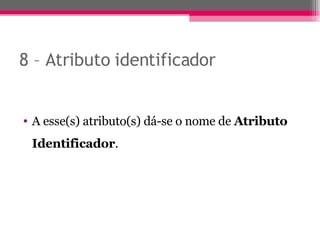

34. 8 – Atributo identificador A esse(s) atributo(s) dá-se o nome de Atributo Identificador .

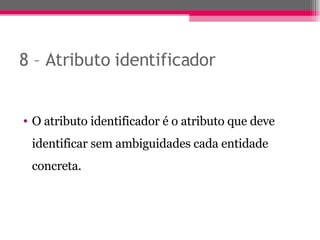

35. 8 – Atributo identificador O atributo identificador é o atributo que deve identificar sem ambiguidades cada entidade concreta.

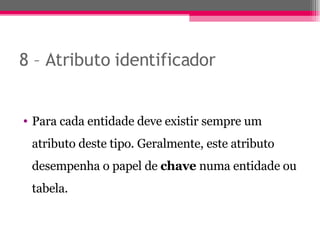

36. 8 – Atributo identificador Para cada entidade deve existir sempre um atributo deste tipo. Geralmente, este atributo desempenha o papel de chave numa entidade ou tabela.

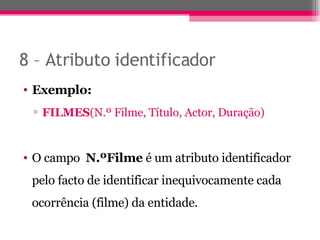

37. 8 – Atributo identificador Exemplo: FILMES (N.º Filme, Título, Actor, Duração) O campo N.ºFilme é um atributo identificador pelo facto de identificar inequivocamente cada ocorrência (filme) da entidade.

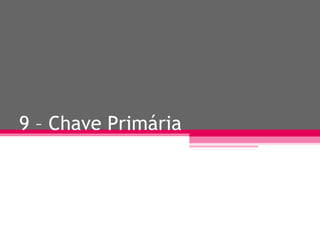

38. 9 – Chave Primária

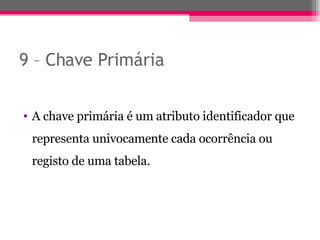

39. 9 – Chave Primária A chave primária é um atributo identificador que representa univocamente cada ocorrência ou registo de uma tabela.

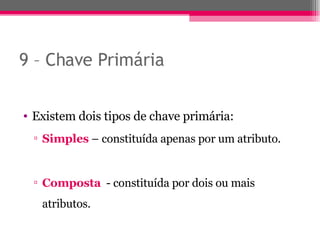

40. 9 – Chave Primária Existem dois tipos de chave primária: Simples – constituída apenas por um atributo. Composta - constituída por dois ou mais atributos.

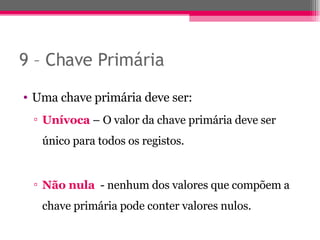

41. 9 – Chave Primária Uma chave primária deve ser: Unívoca – O valor da chave primária deve ser único para todos os registos. Não nula - nenhum dos valores que compõem a chave primária pode conter valores nulos.

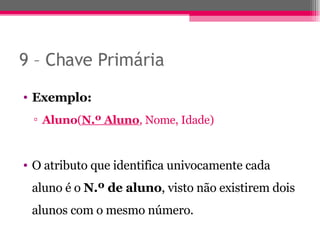

42. 9 – Chave Primária Exemplo: Aluno ( N.º Aluno , Nome, Idade) O atributo que identifica univocamente cada aluno é o N.º de aluno , visto não existirem dois alunos com o mesmo número.

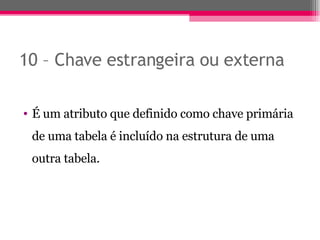

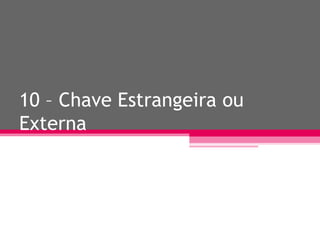

43. 10 – Chave Estrangeira ou Externa

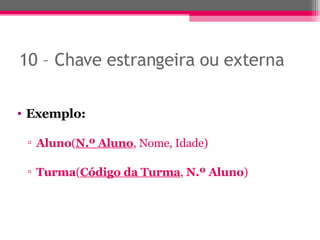

44. 10 – Chave estrangeira ou externa É um atributo que definido como chave primária de uma tabela é incluído na estrutura de uma outra tabela.

45. 10 – Chave estrangeira ou externa Exemplo: Aluno ( N.º Aluno , Nome, Idade) Turma ( Código da Turma , N.º Aluno )

46. 11 – Relacionamentos entre entidades.

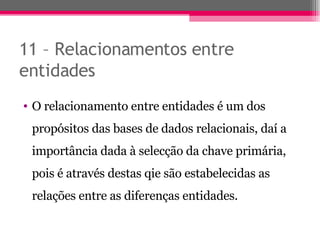

47. 11 – Relacionamentos entre entidades O relacionamento entre entidades é um dos propósitos das bases de dados relacionais, daí a importância dada à selecção da chave primária, pois é através destas qie são estabelecidas as relações entre as diferenças entidades.

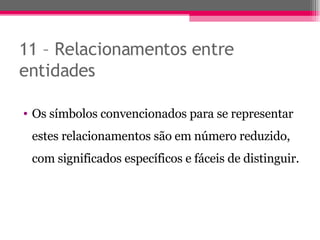

48. 11 – Relacionamentos entre entidades Os símbolos convencionados para se representar estes relacionamentos são em número reduzido, com significados específicos e fáceis de distinguir.

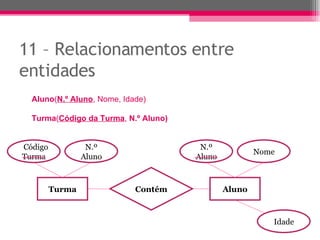

49. 11 – Relacionamentos entre entidades Aluno ( N.º Aluno , Nome, Idade) Turma ( Código da Turma , N.º Aluno) Turma e Código Turma N.º Aluno Contém Aluno N.º Aluno Nome Idade

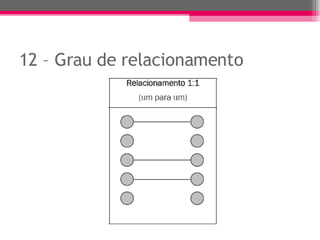

50. 12 – Grau de relacionamento

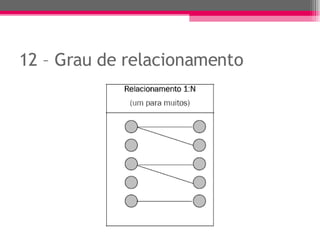

51. 12 – Grau de relacionamento

52. 12 – Grau de relacionamento

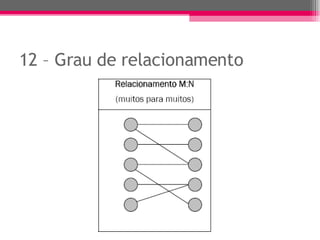

53. 12 – Grau de relacionamento
