O documento descreve os principais conceitos de modelagem de dados usando o modelo entidade-relacionamento (ER), incluindo entidades, atributos, relacionamentos, chaves primárias e estrangeiras. O modelo ER especifica o esquema de uma base de dados identificando objetos de interesse e relações entre eles.

1. Banco de Dados
Módulo 2

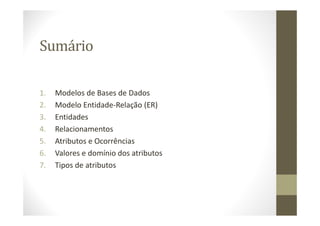

2. Sumário
1. Modelos de Bases de Dados
2. Modelo Entidade-Relação (ER)
3. Entidades
4. Relacionamentos
5. Atributos e Ocorrências
6. Valores e domínio dos atributos
7. Tipos de atributos

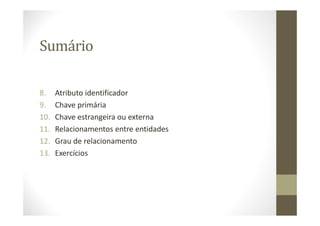

3. Sumário
8. Atributo identificador
9. Chave primária
10. Chave estrangeira ou externa
11. Relacionamentos entre entidades
12. Grau de relacionamento
13. Exercícios

4. 1 – Modelos de Bases
de Dados

5. 1 – Modelos de Bases de Dados

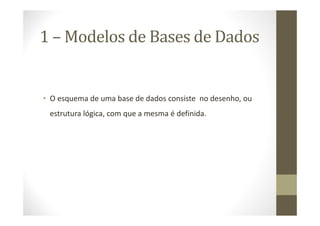

• O esquema de uma base de dados consiste no desenho, ou
estrutura lógica, com que a mesma é definida.

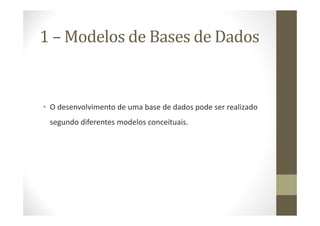

6. 1 – Modelos de Bases de Dados
• O desenvolvimento de uma base de dados pode ser realizado
segundo diferentes modelos conceituais.

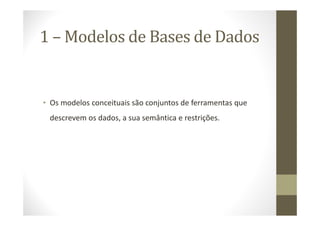

7. 1 – Modelos de Bases de Dados
• Os modelos conceituais são conjuntos de ferramentas que
descrevem os dados, a sua semântica e restrições.

8. 1 – Modelos de Bases de Dados
• Existem muitos modelos de bases de dados mas, o mais
conhecido e mais utilizado, é o modelo Entidade – Relação,
também conhecido por Entidade – Relacionamento ou,
simplesmente, modelo ER.

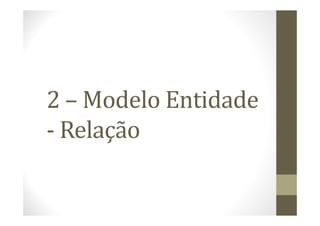

9. 2 – Modelo Entidade
- Relação

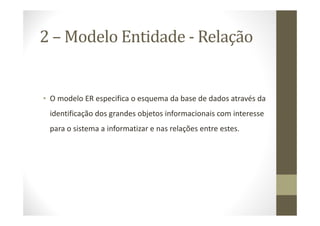

10. 2 – Modelo Entidade - Relação
• O modelo ER especifica o esquema da base de dados através da
identificação dos grandes objetos informacionais com interesse
para o sistema a informatizar e nas relações entre estes.

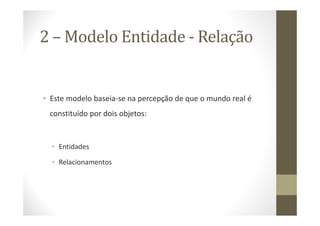

11. 2 – Modelo Entidade - Relação
• Este modelo baseia-se na percepção de que o mundo real é
constituído por dois objetos:
• Entidades
• Relacionamentos

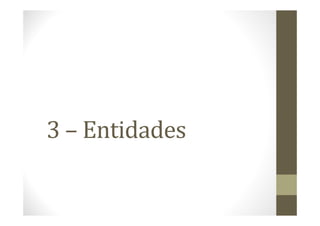

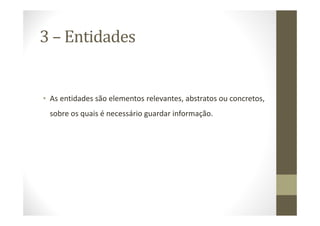

12. 3 – Entidades

13. 3 – Entidades
• As entidades são elementos relevantes, abstratos ou concretos,
sobre os quais é necessário guardar informação.

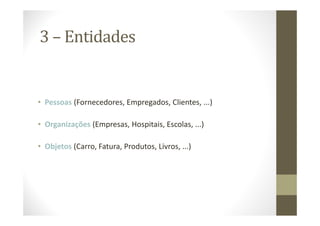

14. 3 – Entidades
• Pessoas (Fornecedores, Empregados, Clientes, ...)
• Organizações (Empresas, Hospitais, Escolas, ...)
• Objetos (Carro, Fatura, Produtos, Livros, ...)

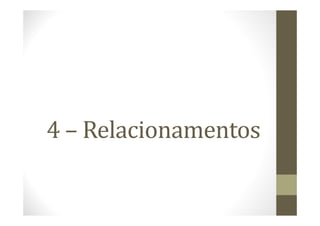

15. 4 – Relacionamentos

16. 4 – Relacionamentos

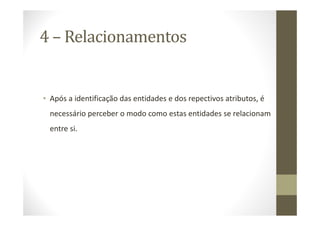

• Após a identificação das entidades e dos repectivos atributos, é
necessário perceber o modo como estas entidades se relacionam
entre si.

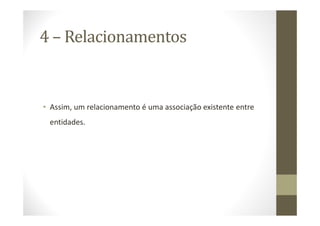

17. 4 – Relacionamentos
• Assim, um relacionamento é uma associação existente entre
entidades.

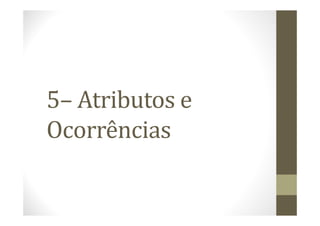

18. 5– Atributos e
Ocorrências

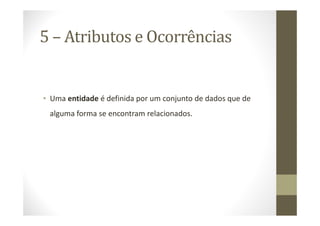

19. 5 – Atributos e Ocorrências
• Uma entidade é definida por um conjunto de dados que de
alguma forma se encontram relacionados.

20. 5 – Atributos e Ocorrências

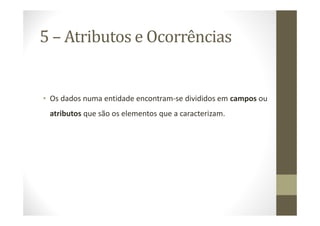

• Os dados numa entidade encontram-se divididos em campos ou
atributos que são os elementos que a caracterizam.

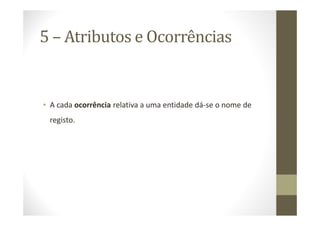

21. 5 – Atributos e Ocorrências
• A cada ocorrência relativa a uma entidade dá-se o nome de
registo.

22. 5 – Atributos e Ocorrências

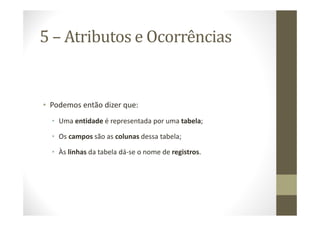

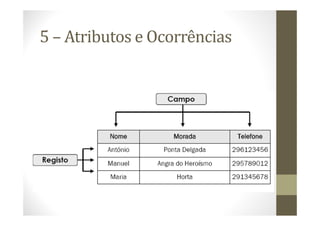

23. 5 – Atributos e Ocorrências
• Podemos então dizer que:
• Uma entidade é representada por uma tabela;
• Os campos são as colunas dessa tabela;
• Às linhas da tabela dá-se o nome de registros.

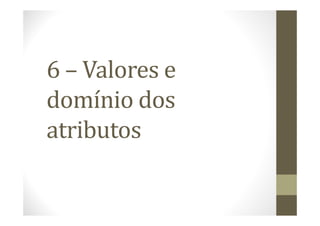

24. 6 – Valores e
domínio dos
atributos

25. 6 – Valores e domínio dos
atributos
• Os atributos das entidades são preenchidos com valores. São
estes valores que caracterizam e identificam cada entidade.
• Exemplo:
• Nome de uma pessoa: Ana, Maria, João, ...
• Estado civil: Solteiro, casado, divorciado,...

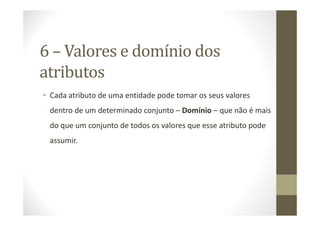

26. 6 – Valores e domínio dos
atributos
• Cada atributo de uma entidade pode tomar os seus valores
dentro de um determinado conjunto – Domínio – que não é mais
do que um conjunto de todos os valores que esse atributo pode
assumir.

27. 6 – Valores e domínio dos
atributos

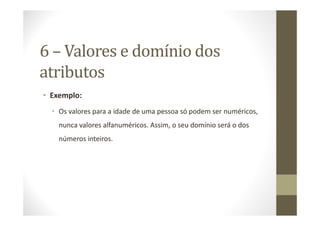

• Exemplo:
• Os valores para a idade de uma pessoa só podem ser numéricos,
nunca valores alfanuméricos. Assim, o seu domínio será o dos
números inteiros.

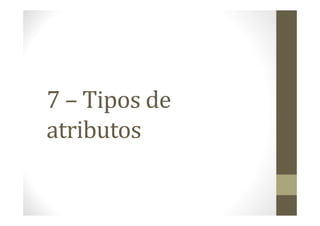

28. 7 – Tipos de
atributos

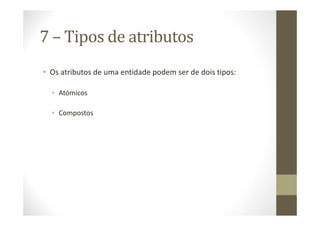

29. 7 – Tipos de atributos
• Os atributos de uma entidade podem ser de dois tipos:
• Atómicos
• Compostos

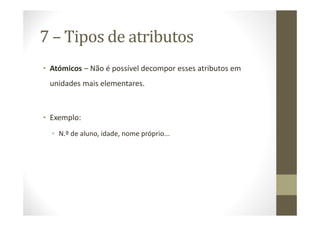

30. 7 – Tipos de atributos
• Atómicos – Não é possível decompor esses atributos em
unidades mais elementares.
• Exemplo:
• N.º de aluno, idade, nome próprio...

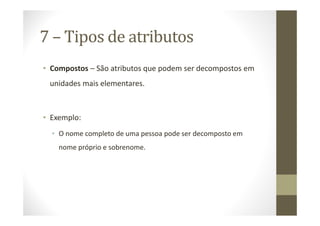

31. 7 – Tipos de atributos
• Compostos – São atributos que podem ser decompostos em
unidades mais elementares.
• Exemplo:
• O nome completo de uma pessoa pode ser decomposto em
nome próprio e sobrenome.

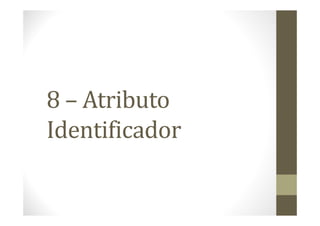

32. 8 – Atributo
Identificador

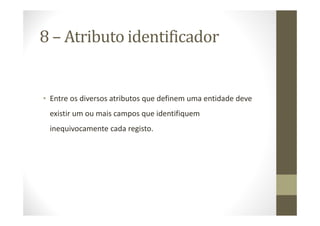

33. 8 – Atributo identificador
• Entre os diversos atributos que definem uma entidade deve
existir um ou mais campos que identifiquem
inequivocamente cada registo.

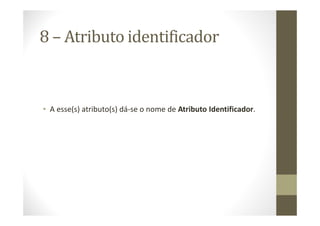

34. 8 – Atributo identificador
• A esse(s) atributo(s) dá-se o nome de Atributo Identificador.

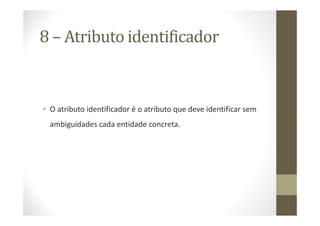

35. 8 – Atributo identificador
• O atributo identificador é o atributo que deve identificar sem
ambiguidades cada entidade concreta.

36. 8 – Atributo identificador
• Para cada entidade deve existir sempre um atributo deste tipo.
Geralmente, este atributo desempenha o papel de chave numa
entidade ou tabela.

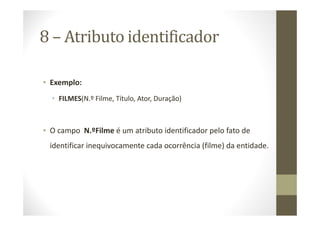

37. 8 – Atributo identificador
• Exemplo:
• FILMES(N.º Filme, Título, Ator, Duração)
• O campo N.ºFilme é um atributo identificador pelo fato de
identificar inequivocamente cada ocorrência (filme) da entidade.

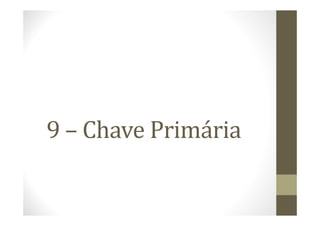

38. 9 – Chave Primária

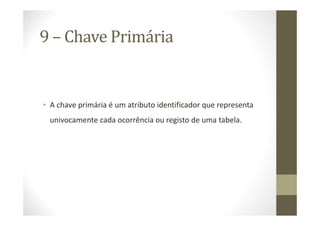

39. 9 – Chave Primária
• A chave primária é um atributo identificador que representa
univocamente cada ocorrência ou registo de uma tabela.

40. 9 – Chave Primária

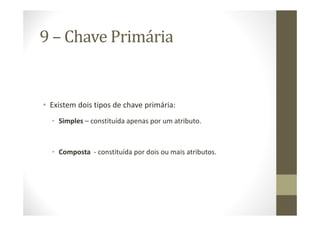

• Existem dois tipos de chave primária:
• Simples – constituída apenas por um atributo.
• Composta - constituída por dois ou mais atributos.

41. 9 – Chave Primária

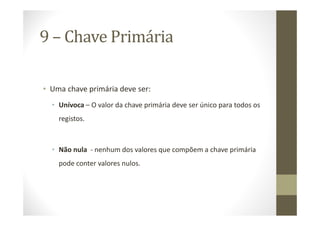

• Uma chave primária deve ser:
• Unívoca – O valor da chave primária deve ser único para todos os
registos.
• Não nula - nenhum dos valores que compõem a chave primária
pode conter valores nulos.

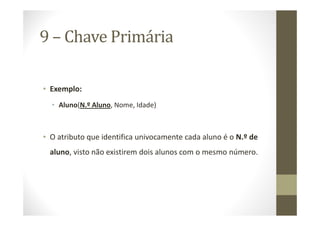

42. 9 – Chave Primária
• Exemplo:
• Aluno(N.º Aluno, Nome, Idade)
• O atributo que identifica univocamente cada aluno é o N.º de
aluno, visto não existirem dois alunos com o mesmo número.

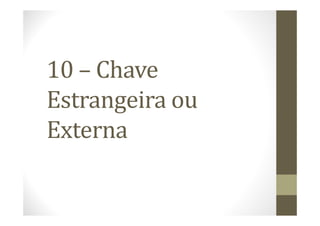

43. 10 – Chave
Estrangeira ou
Externa

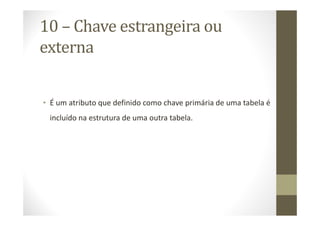

44. 10 – Chave estrangeira ou
externa
• É um atributo que definido como chave primária de uma tabela é
incluído na estrutura de uma outra tabela.

45. 10 – Chave estrangeira ou
externa
• Exemplo:
• Aluno(N.º Aluno, Nome, Idade)
• Turma(Código da Turma, N.º Aluno)

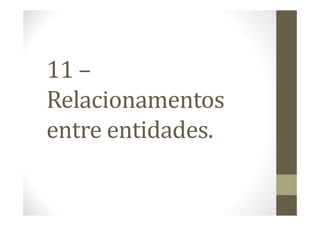

46. 11 –
Relacionamentos
entre entidades.

47. 11 – Relacionamentos entre
entidades

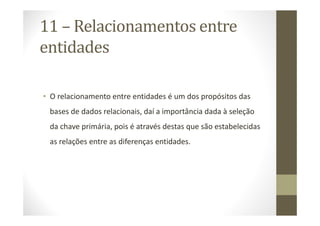

• O relacionamento entre entidades é um dos propósitos das
bases de dados relacionais, daí a importância dada à seleção
da chave primária, pois é através destas que são estabelecidas
as relações entre as diferenças entidades.

48. 11 – Relacionamentos entre
entidades

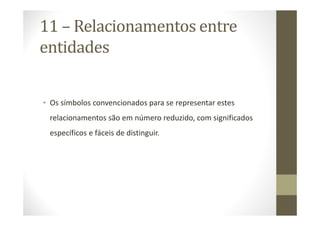

• Os símbolos convencionados para se representar estes
relacionamentos são em número reduzido, com significados
específicos e fáceis de distinguir.

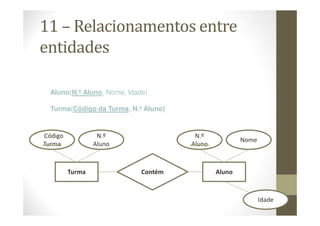

49. 11 – Relacionamentos entre
entidades
Aluno(N.º Aluno, Nome, Idade)
Turma(Código da Turma, N.º Aluno)
eCódigo N.º N.º
Nome
Turma Aluno Aluno
Turma Contém Aluno
Idade

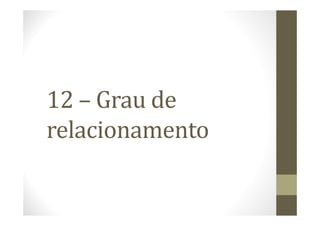

50. 12 – Grau de
relacionamento

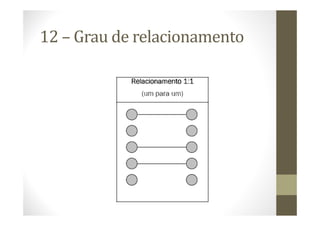

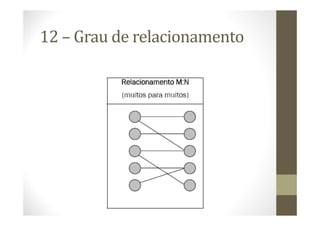

51. 12 – Grau de relacionamento
