O documento apresenta uma introdução à modelagem arquitetural e à Visão 4+1. Discutem-se os objetivos e benefícios da modelagem, os principais diagramas e elementos da UML, e como a Visão 4+1 pode ser usada para modelar diferentes aspectos de um sistema através de visões lógica, de implementação, de implantação e de processos.

1. Modelagem Arquitetural e a Visão 4+1 Adriano de Pinho Tavares Janeiro 2009 – Circuito IGTI de Palestras Corporativas

2. Modelagem Arquitetural Sobre o palestrante

3. Modelagem Arquitetural e a Visão 4+1

4. Introdução à Modelagem Arquitetural Modelos são Simplificações Um modelo é uma simplificação da realidade.

5. Introdução à Modelagem Arquitetural Modelagem – Para quê Objetivos da modelagem: Compreensão de sistemas complexos. Explorar e comparar as alternativas de desenho a um baixo custo. Formar a fundação para implementação. Capturar requisitos com precisão. Comunicar decisões sem ambigüidade.

6. Introdução à Modelagem Arquitetural Modelagem – Vantagens Vantagens da Modelagem: Prover a estrutura para a solução de problemas. Experimentação de múltiplas soluções. Produzir abstrações para tratar complexidade. Reduzir o tempo do projeto. Diminuir custos de desenvolvimento. Controlar riscos de erros.

7. Introdução à Modelagem Arquitetural Modelagem – Princípios Os quatro princípios da modelagem: Escolha o modelo mais adequado Use níveis diferentes de precisão. Procure conectar o modelo à realidade. Nenhum modelo único é suficiente.

8. Introdução à Modelagem Arquitetural Modelagem e a UML Combina conceitos de várias metodologias Abrangente – Modelagem de negócios, Requisitos, Análise, Desenho, Implementação, Testes, Implantação. Aplicável a qualquer domínio. Independente de linguagem, plataforma ou processo. Suportada por várias ferramentas.

9. Introdução à Modelagem Arquitetural UML 2 - Objetivos Linguagem consistente para: Visualização. Especificação. Construção. Documentação.

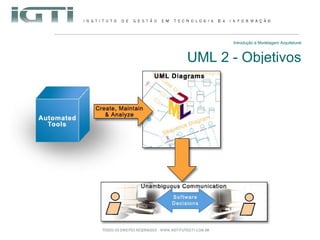

10. Introdução à Modelagem Arquitetural UML 2 - Objetivos

11. Introdução à Modelagem Arquitetural UML – Principais Diagramas

12. Introdução à Modelagem Arquitetural UML – Principais Elementos Semântica dos modelos (UML2 e MOF). Linguagem de interoperabilidade chamada XMI. Linguagem de queries chamada OCL. Linguagem de transformações chamada QVT.

13. Introdução à Modelagem Arquitetural Arquiteturas de Softwares A arquitetura de um sistema de software é a organização ou a estrutura dos componentes significativos do sistema que interagem por meio de interfaces, com elementos constituídos de componentes e interfaces sucessivamente menores.

14. Introdução à Modelagem Arquitetural Conceitos errados

15. Introdução à Modelagem Arquitetural Modelagem Arquitetural Tipos de Projeto de sistemas de software Dirigidos por Calendário. Atendimento urgente a uma norma regulatória. Dirigidos por Qualidade. Sistemas que lidam com vidas humanas. Dirigidos por Requisitos. Sistemas com foco apenas na visão do usuário. Dirigidos por Documentação. Necessidades fortíssimas de sub-contratação e/ou gestão da informação. Dirigidos por Arquiteturas. Equilíbrio de fatores.

16. Introdução à Modelagem Arquitetural Visão 4+1 A visão 4+1 para desenho técnico de sistemas. Baseado nos princípios de: Modelo. Visão. Preocupação. Envolvidos.

17. Introdução à Modelagem Arquitetural Visão 4+1 Visão de implementação Desenvolvedores Gerência de configuração Visão de processos Desempenho Escalabilidade Vasão (Throughput ) Integradores de sistemas Visão de implantação Topologia do sistema Comunicação Provisionamento Analistas de suporte Visão Lógica Funcionalidade Usuários finais ◄ lógico físico► Visão de casos de uso

18. Introdução à Modelagem Arquitetural Visão de Casos de Uso

19. Introdução à Modelagem Arquitetural Visão Lógica

20. Introdução à Modelagem Arquitetural Visão de Implementação Usada para capturar os sub-sistemas em um modelo de implementação, normalmente representada como um diagrama de componentes. Expressa a gestão da configuração. Agenda.INI Agenda.HLP Agenda.DLL Agenda.EXE

21. Introdução à Modelagem Arquitetural Visão de Implantação

22. Introdução à Modelagem Arquitetural Visão de Processos

23. Introdução à Modelagem Arquitetural Visão 4+1 - O que usar Nem todos os sistemas precisam de todas as visões: Sistema pequeno (ignore a visão de implementação). Processador único (ignore a visão de implantação). Processo único (ignore a visão de processos). Alguns sistemas precisam de visões adicionais: Visão de dados. Visão de segurança. Outros aspectos.

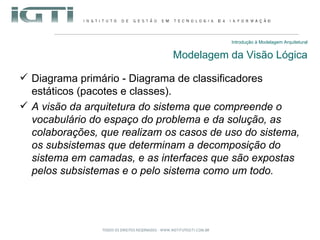

24. Introdução à Modelagem Arquitetural Modelagem da Visão Lógica Diagrama primário - Diagrama de classificadores estáticos (pacotes e classes). A visão da arquitetura do sistema que compreende o vocabulário do espaço do problema e da solução, as colaborações, que realizam os casos de uso do sistema, os subsistemas que determinam a decomposição do sistema em camadas, e as interfaces que são expostas pelos subsistemas e o pelo sistema como um todo.

25. Introdução à Modelagem Arquitetural Modelagem da Visão Lógica Pacotes: Mecanismo de propósito geral da UML para organização de elementos de modelos em grupos.

26. Introdução à Modelagem Arquitetural Modelagem da Visão Lógica Exemplos:

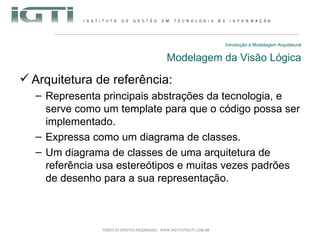

27. Introdução à Modelagem Arquitetural Modelagem da Visão Lógica Arquitetura de referência: Representa principais abstrações da tecnologia, e serve como um template para que o código possa ser implementado. Expressa como um diagrama de classes. Um diagrama de classes de uma arquitetura de referência usa estereótipos e muitas vezes padrões de desenho para a sua representação.

28. Introdução à Modelagem Arquitetural Modelagem da Visão Lógica Arquitetura de referência - Exemplos: (1/7)

29. Introdução à Modelagem Arquitetural Modelagem da Visão Lógica Arquitetura de referência - Exemplos: (2/7)

30. Introdução à Modelagem Arquitetural Modelagem da Visão Lógica Arquitetura de referência - Exemplos: (3/7)

31. Introdução à Modelagem Arquitetural Modelagem da Visão Lógica Arquitetura de referência - Exemplos: (4/7)

32. Introdução à Modelagem Arquitetural Modelagem da Visão Lógica Arquitetura de referência - Exemplos: (5/7)

33. Introdução à Modelagem Arquitetural Modelagem da Visão Lógica Arquitetura de referência - Exemplos: (6/7)

34. Introdução à Modelagem Arquitetural Modelagem da Visão Lógica Arquitetura de referência - Exemplos: (7/7)

35. Introdução à Modelagem Arquitetural Modelagem da Visão de Implementação Diagrama primário - Diagrama de componentes. Um diagrama de componentes é usado para mostrar as dependências de compilação e construção bem como de tempo de execução.

36. Introdução à Modelagem Arquitetural Modelagem da Visão de Implementação UML 1.x UML 2.x

37. Introdução à Modelagem Arquitetural Modelagem da Visão de Implementação Exemplo:

38. Introdução à Modelagem Arquitetural Modelagem da Visão de Implantação Diagrama primário - Diagrama de implantação. Um diagrama de implantação mostra a configuração dos processadores (nodos) em tempo de execução, os links de comunicação entre eles e as instâncias dos componentes e objetos que residem neles.

39. Introdução à Modelagem Arquitetural Modelagem da Visão de Implantação

40. Introdução à Modelagem Arquitetural Modelagem da Visão de Implantação Exemplo:

41. Introdução à Modelagem Arquitetural Modelagem da Visão de Implantação Exemplo:

42. Introdução à Modelagem Arquitetural Dicas (1/2) Arquiteturas devem capturar abstrações. Bom uso de hierarquias de classes. Decomposição baseada em pacotes. Uso de colaborações.

43. Introdução à Modelagem Arquitetural Dicas (2/2) Uso de mecanismos arquiteturais. Uso de decisões estratégicas vs decisões táticas. Simplicidade.

44. Introdução à Modelagem Arquitetural Formalização do Modelo Use templates estabelecidos para fazer a modelagem arquitetural. Um bom exemplo é o template de Documento de Arquitetura de Software (DAS) do RUP. Use este modelo para derivar o seu documento para uso em sistemas do mundo real. O DAS é contruído durante as fases de concepção e elaboração e mantido durante todo o restante do projeto pelo arquiteto de software.

45. Introdução à Modelagem Arquitetural Conclusões A modelagem arquitetural captura as principais decisões estratégicas de um sistema. A UML2 fornece diversos diagramas para a modelagem arquitetural. A visão 4+1 é uma boa abstração para a representação de diversas visões. Visão 4+1 deve ser complementada com tópicos mais avançados como mecanismos de arquitetura e padrões.
