O documento descreve o modelo entidade-relacionamento, incluindo sua história, definições, características, simbologia e detalhamento dos componentes. Aborda conceitos como entidades, atributos, relacionamentos, cardinalidades e tipos de relacionamentos.

1. Modelo Entidade-Relacionamento

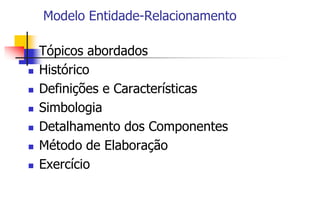

2. Modelo Entidade-Relacionamento
 Tópicos abordados
 Histórico
 Definições e Características
 Simbologia
 Detalhamento dos Componentes
 Método de Elaboração
 Exercício

3. Modelo Entidade-Relacionamento

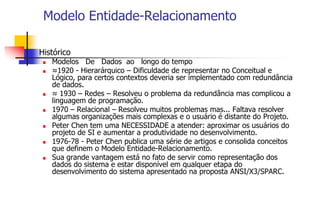

 Histórico
 Modelos De Dados ao longo do tempo
 ≈1920 - Hierarárquico – Dificuldade de representar no Conceitual e
Lógico, para certos contextos deveria ser implementado com redundância
de dados.
 ≈ 1930 – Redes – Resolveu o problema da redundância mas complicou a
linguagem de programação.
 1970 – Relacional – Resolveu muitos problemas mas... Faltava resolver
algumas organizações mais complexas e o usuário é distante do Projeto.
 Peter Chen tem uma NECESSIDADE a atender: aproximar os usuários do
projeto de SI e aumentar a produtividade no desenvolvimento.
 1976-78 - Peter Chen publica uma série de artigos e consolida conceitos
que definem o Modelo Entidade-Relacionamento.
 Sua grande vantagem está no fato de servir como representação dos
dados do sistema e estar disponível em qualquer etapa do
desenvolvimento do sistema apresentado na proposta ANSI/X3/SPARC.

4. Modelo Entidade-Relacionamento
 Tópicos abordados
 Histórico
 Definições e Características

5. Modelo Entidade-Relacionamento
 Definição e Características

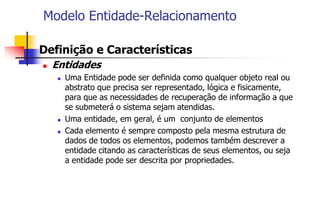

 Entidades
 Uma Entidade pode ser definida como qualquer objeto real ou
abstrato que precisa ser representado, lógica e fisicamente,
para que as necessidades de recuperação de informação a que
se submeterá o sistema sejam atendidas.
 Uma entidade, em geral, é um conjunto de elementos
 Cada elemento é sempre composto pela mesma estrutura de
dados de todos os elementos, podemos também descrever a
entidade citando as características de seus elementos, ou seja
a entidade pode ser descrita por propriedades.

6. Modelo Entidade-Relacionamento
 Definição e Características
 Atributos
 Cada uma das característica que definem uma entidade ou um
conjunto de ocorrências.
 Os atributos podem ser vistos como uma propriedade que
indicam para um grupo de dados comum para as ocorrências
de uma entidade.
 Exemplo: o NomePessoa em uma entidade que tem como
ocorrências as pessoas clientes de um banco.
 Podemos dizer que uma ocorrência só pertence a uma
entidade se nela percebemos exatamente todas as
características da entidade (nem uma a mais ou a menos).

7. Modelo Entidade-Relacionamento
 Definição e Características
 Podemos representar uma entidade
assim
 Os Atributos são as formas
geométricas dos elementos do
conjunto
 Por conseqüência são os atributos que
definem a entidade A
 As cores são VALORES que os
Atributos tem
A

8. Modelo Entidade-Relacionamento
 Definição e Características

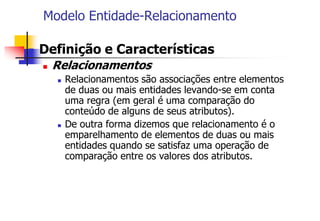

 Relacionamentos
 Relacionamentos são associações entre elementos
de duas ou mais entidades levando-se em conta
uma regra (em geral é uma comparação do
conteúdo de alguns de seus atributos).
 De outra forma dizemos que relacionamento é o
emparelhamento de elementos de duas ou mais
entidades quando se satisfaz uma operação de
comparação entre os valores dos atributos.

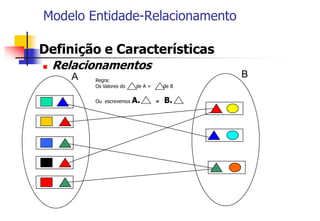

9. Modelo Entidade-Relacionamento
 Definição e Características
 Relacionamentos
A B
Regra:
Os Valores do de A = de B
Ou escrevemos A. = B.

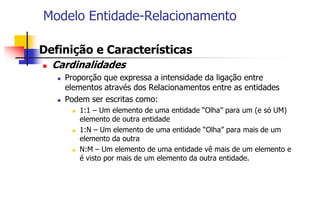

10. Modelo Entidade-Relacionamento
 Definição e Características
 Cardinalidades
 Proporção que expressa a intensidade da ligação entre
elementos através dos Relacionamentos entre as entidades
 Podem ser escritas como:
 1:1 – Um elemento de uma entidade “Olha” para um (e só UM)
elemento de outra entidade
 1:N – Um elemento de uma entidade “Olha” para mais de um
elemento da outra
 N:M – Um elemento de uma entidade vê mais de um elemento e
é visto por mais de um elemento da outra entidade.

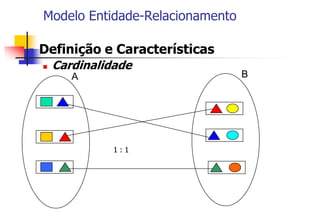

11. Modelo Entidade-Relacionamento
 Definição e Características
 Cardinalidade
A B
1 : 1

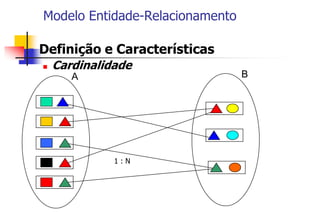

12. Modelo Entidade-Relacionamento
 Definição e Características
 Cardinalidade
A B
1 : N

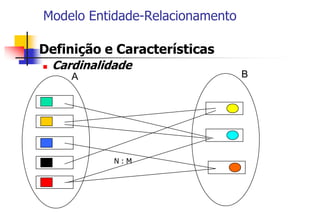

13. Modelo Entidade-Relacionamento
 Definição e Características
 Cardinalidade
A B
N : M

14. Modelo Entidade-Relacionamento

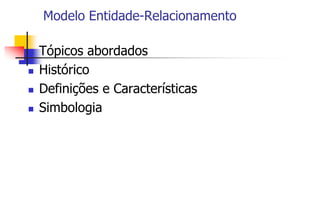

 Tópicos abordados
 Histórico
 Definições e Características
 Simbologia

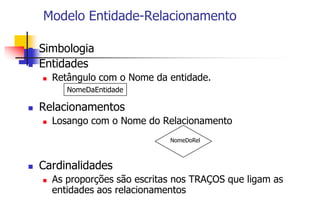

15. Modelo Entidade-Relacionamento
 Simbologia
 Entidades
 Retângulo com o Nome da entidade.
 Relacionamentos
 Losango com o Nome do Relacionamento
 Cardinalidades
 As proporções são escritas nos TRAÇOS que ligam as
entidades aos relacionamentos
NomeDaEntidade
NomeDoRel

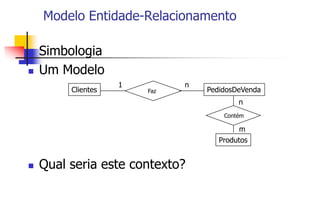

16. Modelo Entidade-Relacionamento
 Simbologia
 Um Modelo
 Qual seria este contexto?
1 n
Clientes Faz PedidosDeVenda
Contém
Produtos
n
m

17. Modelo Entidade-Relacionamento

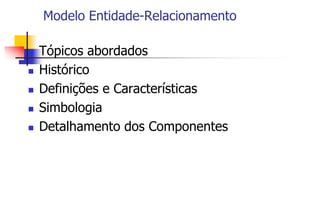

 Tópicos abordados
 Histórico
 Definições e Características
 Simbologia
 Detalhamento dos Componentes

18. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Princípio da Unicidade de Ocorrências
 Em uma Entidade Qualquer uma ocorrência é Única.
Não existe em uma entidade duas ocorrências absolutamente
iguais!
 Por conseqüência é SEMPRE possível achar um elemento dentro
de uma Entidade
 Será?
 Principio da Unicidade de Valores de Atributo
 Em um atributo de uma entidade em uma ocorrência qualquer
é impossível, no mesmo instante, existir dois valores distintos.

19. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes

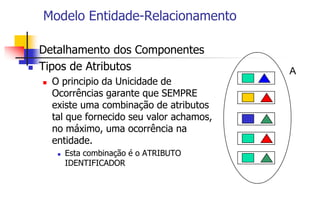

 Tipos de Atributos
 O principio da Unicidade de
Ocorrências garante que SEMPRE
existe uma combinação de atributos
tal que fornecido seu valor achamos,
no máximo, uma ocorrência na
entidade.
 Esta combinação é o ATRIBUTO
IDENTIFICADOR
A

20. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Tipos de Atributos
 Atributo De Ligação.
 Se em uma entidade existir um atributo identificador
de outra, então este será o atributo de ligação.
 Qualificadores.
 Outros atributos de uma entidade que não sejam
nem identificador e nem de ligação.

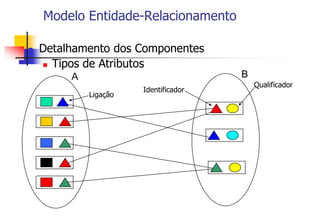

21. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Tipos de Atributos
A B
Ligação
Identificador
Qualificador

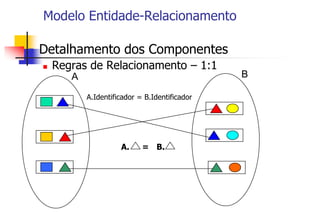

22. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Regras de Relacionamento – 1:1
A B
A.Identificador = B.Identificador
A. = B.

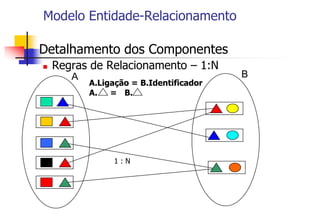

23. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Regras de Relacionamento – 1:N
A B
1 : N
A.Ligação = B.Identificador
A. = B.

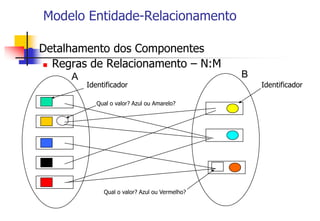

24. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Regras de Relacionamento – N:M
A B
Identificador Identificador
Qual o valor? Azul ou Amarelo?
Qual o valor? Azul ou Vermelho?

25. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes

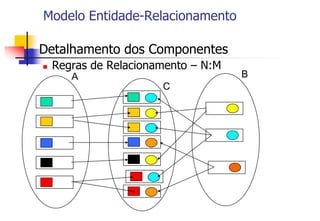

 Regras de Relacionamento – N:M
A B
C

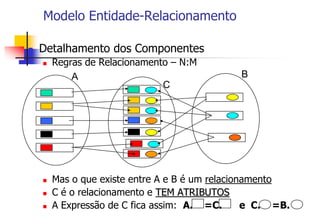

26. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Regras de Relacionamento – N:M
 Mas o que existe entre A e B é um relacionamento
 C é o relacionamento e TEM ATRIBUTOS
 A Expressão de C fica assim: A. =C. e C. =B.
A B
C

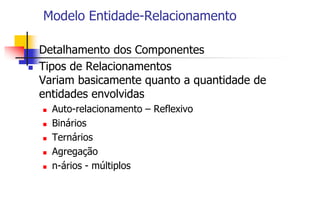

27. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Tipos de Relacionamentos
Variam basicamente quanto a quantidade de
entidades envolvidas
 Auto-relacionamento – Reflexivo
 Binários
 Ternários
 Agregação
 n-ários - múltiplos

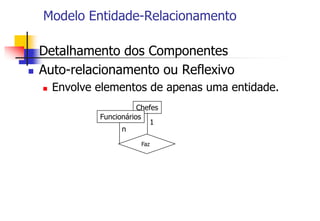

28. Chefes
Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Auto-relacionamento ou Reflexivo
 Envolve elementos de apenas uma entidade.
Funcionários
Faz
1
n

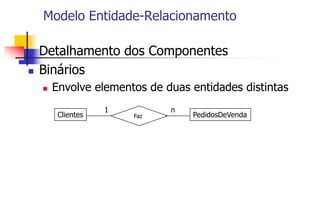

29. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Binários
 Envolve elementos de duas entidades distintas
1 n
Clientes Faz PedidosDeVenda

30. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Ternários
 Envolvem elementos de três entidades sendo
que nenhum binário é possível de se
estabelecer
Pacientes comparece Clinicas
comparece
Médicos
comparece

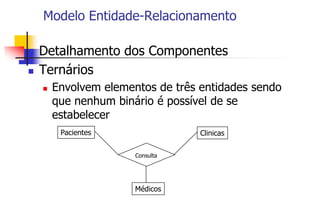

31. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Ternários
 Envolvem elementos de três entidades sendo
que nenhum binário é possível de se
estabelecer
Pacientes
Consulta
Clinicas
Médicos

32. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Agregação
 Envolvem elementos de três entidades sendo
que um binário é possível de se estabelecer e
os outros dois são impossíveis.
Professores Disciplinas
n n
Faz
Alunos

33. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes
 Agregação
 Envolvem elementos de três entidades sendo
que um binário é possível de se estabelecer e
os outros dois são impossíveis.
n n
Professores Faz Disciplinas
Alunos

34. Modelo Entidade-Relacionamento
 Detalhamento dos Componentes

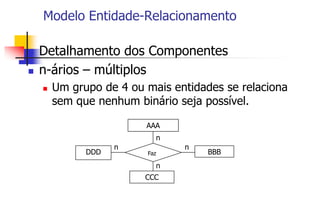

 n-ários – múltiplos
 Um grupo de 4 ou mais entidades se relaciona
sem que nenhum binário seja possível.
DDD BBB
CCC
AAA
n
Faz
n
n
n

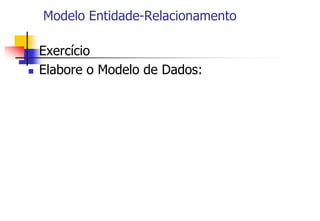

35. Modelo Entidade-Relacionamento
 Exercício
 Elabore o Modelo de Dados:
