O documento discute os principais conceitos e características de instrumentos rotatórios utilizados em endodontia, incluindo:
1) O histórico do desenvolvimento de instrumentos de níquel-titânio e suas propriedades;
2) As principais características de design de um instrumento rotatório, como o ângulo helicoidal, a área de escape, a superfície radial e a seção transversal;
3) Como instrumentos rotatórios são fabricados e quais são suas partes principais.
1. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
CURSO DE ESPECIALIZACÃO EM ENDODONTIACURSO DE ESPECIALIZACÃO EM ENDODONTIA
2. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
LIMPEZA
MODELAGEM
LIMPEZA
MODELAGEM
QUAIS OS OBJETIVOS DO PREPARO
BIOMECÂNICO ?
QUAIS OS OBJETIVOS DO PREPARO
BIOMECÂNICO ?
. Ação química (soluções irrigantes). Ação química (soluções irrigantes)
Abertura
Odontometria
Obturação
Restauração
. Ação mecânica (instrumentos). Ação mecânica (instrumentos)
Diagnóstico
Prova do Cone
SIQUEIRA JR., 2005
3. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
1960 1970 200019901980

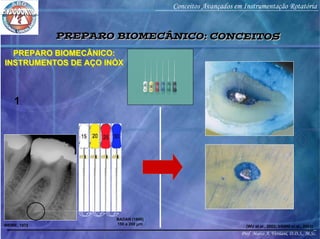

INSTRUMENTOS MANUAIS: AÇO INÓXINSTRUMENTOS MANUAIS: AÇO INÓX

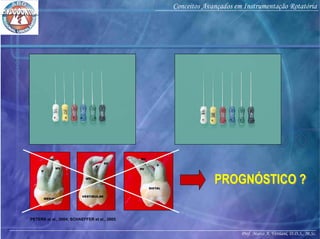

4. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
PROGNÓSTICO ?PROGNÓSTICO ?
PETERS et al., 2004; SCHAEFFER et al., 2005
5. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

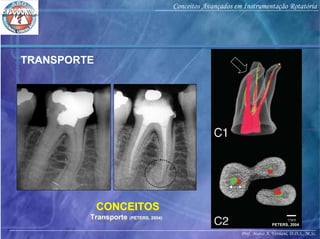

PETERS, 2004
TRANSPORTE
CONCEITOS
Transporte (PETERS, 2004)
CONCEITOS
Transporte (PETERS, 2004)

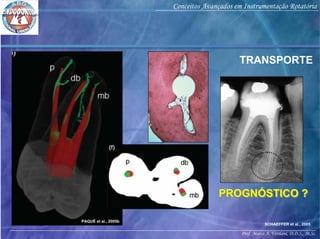

6. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
SCHAEFFER et al., 2005
TRANSPORTE
PROGNÓSTICO ?PROGNÓSTICO ?
PAQUÉ et al., 2005b
7. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

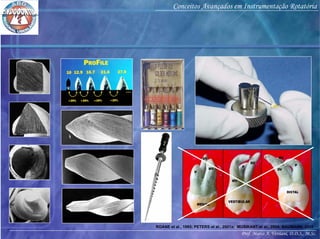

ROANE et al., 1985; PETERS et al., 2001a; MUSIKANT et al., 2004; BAUMANN, 2005
8. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

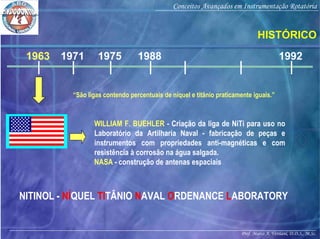

WILLIAM F. BUEHLER - Criação da liga de NiTi para uso no
Laboratório da Artilharia Naval - fabricação de peças e
instrumentos com propriedades anti-magnéticas e com
resistência à corrosão na água salgada.
NASA - construção de antenas espaciais
“São ligas contendo percentuais de níquel e titânio praticamente iguais.”
1963 199219881971 1975
NITINOL - NÍQUEL TITÂNIO NAVAL ORDENANCE LABORATORY
HISTÓRICO
9. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

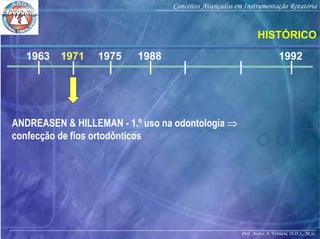

1963 199219881971 1975
ANDREASEN & HILLEMAN - 1.º uso na odontologia ⇒
confecção de fios ortodônticos
HISTÓRICO
10. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

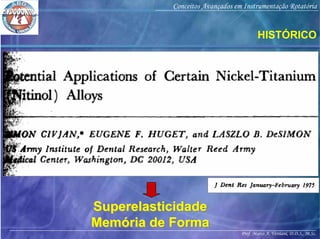

Superelasticidade
Memória de Forma
Superelasticidade
Memória de Forma
HISTÓRICO
11. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

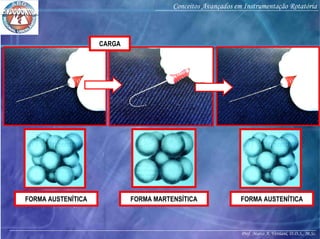

FORMA AUSTENÍTICA FORMA AUSTENÍTICAFORMA MARTENSÍTICA
CARGA

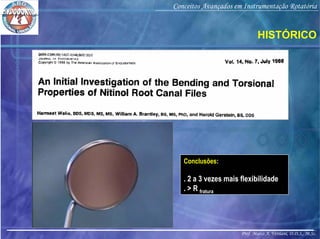

12. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
Conclusões:
. 2 a 3 vezes mais flexibilidade
. > R fratura
HISTÓRICO
13. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

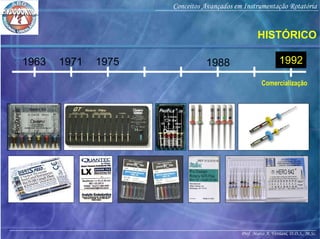

1963 1971 1975 1988 1992
Comercialização
HISTÓRICO
14. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
THOMPSON, 2000; GLUSKIN et al., 2001; MESGOUEZ et al.,
2003; BAUGH; WALLACE, 2005; HÜLSMANN et al., 2005
Ângulo helicoidal
Área de escape
Superfície radial Tip
Taper
Linhas de medidas
Secção transversal
Novo paradigma
15. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

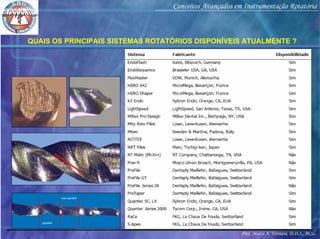

QUAIS OS PRINCIPAIS SISTEMAS ROTATÓRIOS DISPONÍVEIS ATUALMENTE ?
16. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
SISTEMAS ROTATÓRIOS:
QUAIS AS PRINCIPAIS VANTAGENS E DESVANTAGENS ?
. Tempo (Aprendizagem x Biológico x Mecânico)
. Ergonomia
. Canais Curvos (↓ acidentes iatrogênicos)
. ↓ Debris (raspas)
17. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

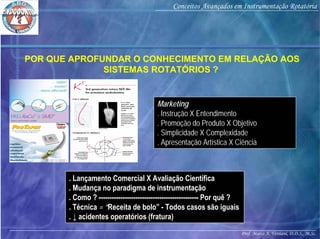

POR QUE APROFUNDAR O CONHECIMENTO EM RELAÇÃO AOS
SISTEMAS ROTATÓRIOS ?
. Lançamento Comercial X Avaliação Científica
. Mudança no paradigma de instrumentação
. Como ? ---------------------------------------------- Por quê ?
. Técnica = “Receita de bolo” - Todos casos são iguais
. ↓ acidentes operatórios (fratura)
Marketing
. Instrução X Entendimento
. Promoção do Produto X Objetivo
. Simplicidade X Complexidade
. Apresentação Artística X Ciência
18. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
EXISTE UM SISTEMA ROTATÓRIO COM CARACTERÍSTICAS DE DESIGN
QUE SIRVA PARA O PREPARO DE TODOS OS TIPOS DE CANAL ?
“Melhorar uma característica no design do instrumento pode comprometer outra”
John T. McSpadden
19. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

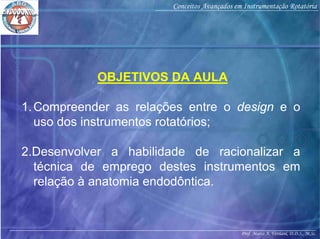

OBJETIVOS DA AULA
1.Compreender as relações entre o design e o
uso dos instrumentos rotatórios;
2.Desenvolver a habilidade de racionalizar a
técnica de emprego destes instrumentos em
relação à anatomia endodôntica.
20. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

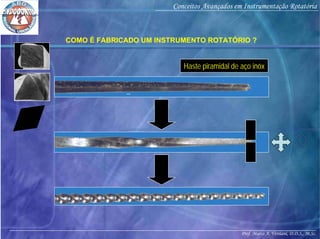

COMO É FABRICADO UM INSTRUMENTO ROTATÓRIO ?
Haste piramidal de aço inóx
21. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

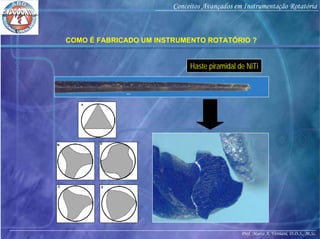

COMO É FABRICADO UM INSTRUMENTO ROTATÓRIO ?
Haste piramidal de NiTi

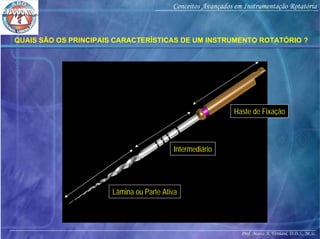

22. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
Haste de Fixação
Lâmina ou Parte Ativa
Intermediário

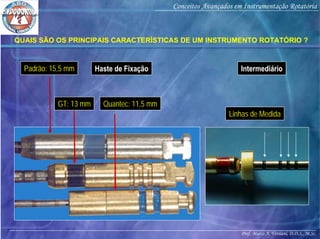

23. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
Padrão: 15,5 mm
GT: 13 mm Quantec: 11,5 mm
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
Haste de Fixação
Linhas de Medida
Intermediário
24. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

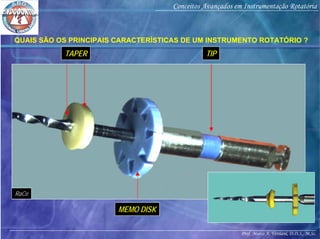

TIPTAPER
MEMO DISK
RaCe
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
25. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

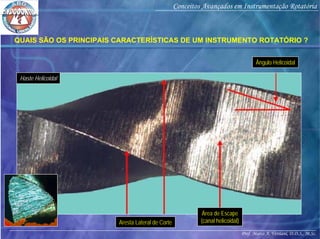

Aresta Lateral de Corte
Área de Escape
(canal helicoidal)

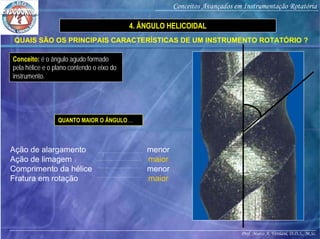

Ângulo Helicoidal
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
Haste Helicoidal
26. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
Área de Escape
(canal helicoidal)

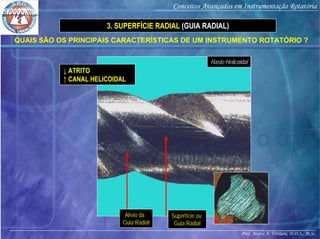

Superfície ou
Guia Radial
Ângulo Helicoidal
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
Haste Helicoidal
27. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

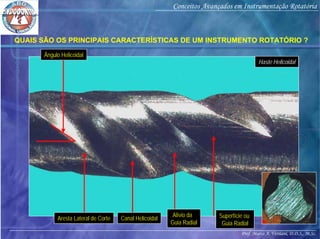

QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
Ângulo Helicoidal
Aresta Lateral de Corte Canal Helicoidal Superfície ou
Guia Radial
Alívio da
Guia Radial
Haste Helicoidal
28. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

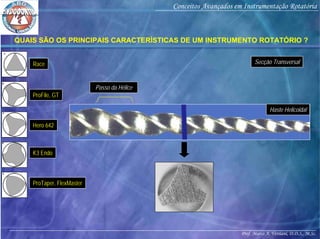

QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
Race

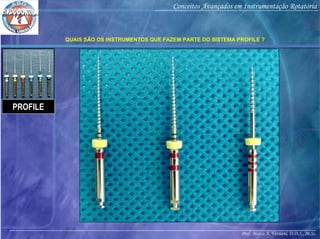

ProFile, GT
Hero 642
K3 Endo
ProTaper, FlexMaster
Secção Transversal
Haste Helicoidal
Passo da Hélice
29. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

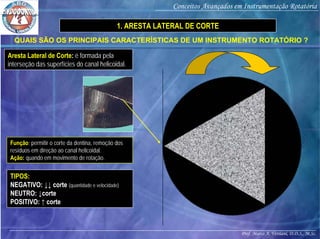

QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
TIPOS:
NEGATIVO: ↓↓ corte (quantidade e velocidade)
NEUTRO: ↓corte
POSITIVO: ↑ corte
Aresta Lateral de Corte: é formada pela
interseção das superfícies do canal helicoidal.
Função: permitir o corte da dentina, remoção dos
resíduos em direção ao canal helicoidal.
Ação: quando em movimento de rotação.
1. ARESTA LATERAL DE CORTE
30. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

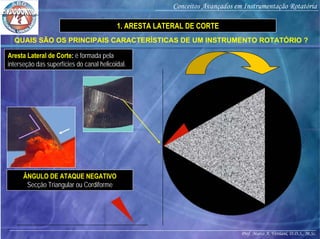

ÂNGULO DE ATAQUE NEGATIVO
Secção Triangular ou Cordiforme
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
Aresta Lateral de Corte: é formada pela
interseção das superfícies do canal helicoidal.
1. ARESTA LATERAL DE CORTE
31. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
ÂNGULO DE ATAQUE NEUTRO
Aresta Lateral de Corte: é formada pela
interseção da superfície do canal helicoidal e
da superfície radial.
1. ARESTA LATERAL DE CORTE
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?

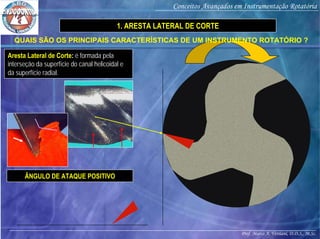

32. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
ÂNGULO DE ATAQUE POSITIVO
Aresta Lateral de Corte: é formada pela
interseção da superfície do canal helicoidal e
da superfície radial.
1. ARESTA LATERAL DE CORTE
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?

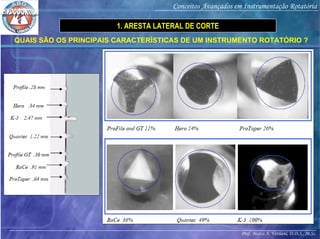

33. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
1. ARESTA LATERAL DE CORTE
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
34. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

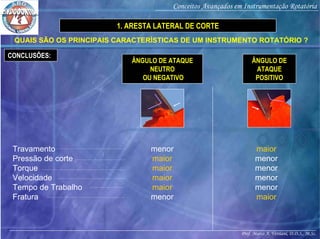

ÂNGULO DE
ATAQUE
POSITIVO
CONCLUSÕES:
1. ARESTA LATERAL DE CORTE
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
ÂNGULO DE ATAQUE
NEUTRO
OU NEGATIVO
Travamento
Pressão de corte
Torque
Velocidade
Tempo de Trabalho
Fratura
menor
maior
maior
maior
maior
menor
maior
menor
menor
menor
menor
maior
35. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
Canal Helicoidal: é o canal da haste helicoidal do instrumento formado pelas
superfícies ou faces adjacentes às arestas laterais de corte.
Função: Transportar (armazenar) resíduos.
Ação: quando em movimento de rotação.
2. CANAL HELICOIDAL
36. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?

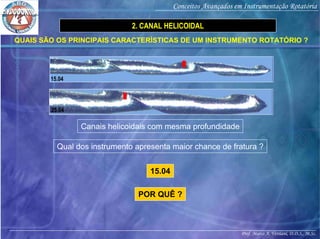

2. CANAL HELICOIDAL
15.04
25.04
Canais helicoidais com mesma profundidade
Qual dos instrumento apresenta maior chance de fratura ?
15.04
POR QUÊ ?

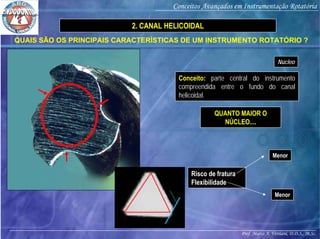

37. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
Núcleo
2. CANAL HELICOIDAL
Conceito: parte central do instrumento
compreendida entre o fundo do canal
helicoidal.
QUANTO MAIOR O
NÚCLEO....
Risco de fratura
Flexibilidade
Menor
Menor
38. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

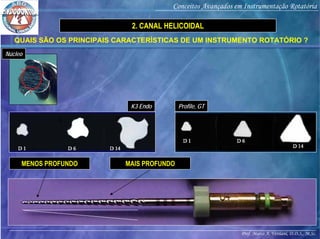

QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
2. CANAL HELICOIDAL
MENOS PROFUNDO MAIS PROFUNDO
Núcleo
K3 Endo Profile, GT
39. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

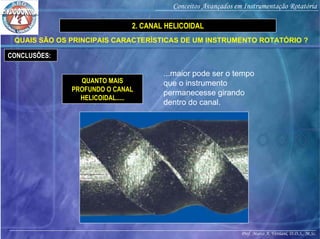

CONCLUSÕES:
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
QUANTO MAIS
PROFUNDO O CANAL
HELICOIDAL.....
...maior pode ser o tempo
que o instrumento
permanecesse girando
dentro do canal.
2. CANAL HELICOIDAL
40. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
CONCEITO: superfície cônica em forma helicoidal.
Função: Manter o instrumento centralizado.

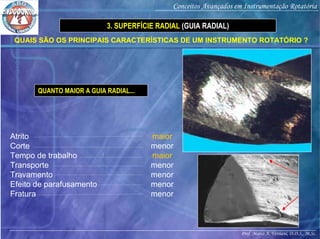

3. SUPERFÍCIE RADIAL (GUIA RADIAL)
41. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
QUANTO MAIOR A GUIA RADIAL...
3. SUPERFÍCIE RADIAL (GUIA RADIAL)
Atrito
Corte
Tempo de trabalho
Transporte
Travamento
Efeito de parafusamento
Fratura
maior
menor
maior
menor
menor
menor
menor
42. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
Superfície ou
Guia Radial
Alívio da
Guia Radial
Haste Helicoidal
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
3. SUPERFÍCIE RADIAL (GUIA RADIAL)
↓ ATRITO
↑ CANAL HELICOIDAL
43. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
4. ÂNGULO HELICOIDAL
Conceito: é o ângulo agudo formado
pela hélice e o plano contendo o eixo do
instrumento.
QUANTO MAIOR O ÂNGULO....
Ação de alargamento
Ação de limagem
Comprimento da hélice
Fratura em rotação
menor
maior
menor
maior
44. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?

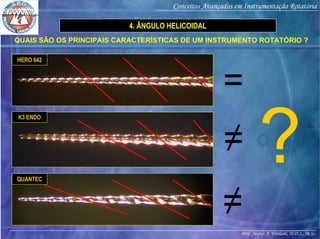

4. ÂNGULO HELICOIDAL
HERO 642
K3 ENDO
QUANTEC
=
≠
≠
45. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

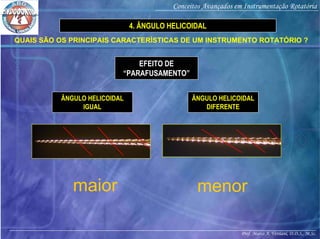

ÂNGULO HELICOIDAL
DIFERENTE
EFEITO DE
“PARAFUSAMENTO”
ÂNGULO HELICOIDAL
IGUAL
maior
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
4. ÂNGULO HELICOIDAL
menor
46. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?

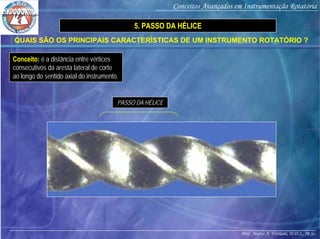

5. PASSO DA HÉLICE
PASSO DA HÉLICE
Conceito: é a distância entre vértices
consecutivos da aresta lateral de corte
ao longo do sentido axial do instrumento.
47. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

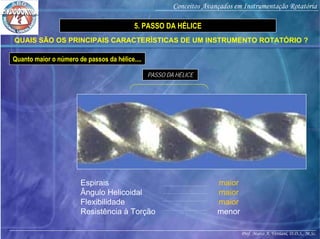

QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
5. PASSO DA HÉLICE
PASSO DA HÉLICE
Quanto maior o número de passos da hélice....
Espirais
Ângulo Helicoidal
Flexibilidade
Resistência à Torção
maior
maior
maior
menor
48. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO ?
6. PONTA (TIP)
Quais a função da ponta de um
instrumento rotatório ?
Qual único sistema que possui
tip ativo (com corte) ?
49. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS RISCOS NO USO DE UM INSTRUMENTO ROTATÓRIO ?
1. FRATURA
50. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

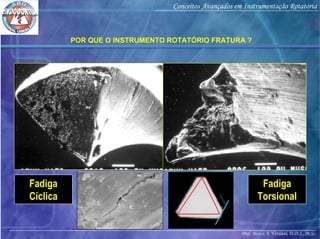

POR QUE O INSTRUMENTO ROTATÓRIO FRATURA ?
Fadiga
Cíclica
Fadiga
Torsional
51. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
POR QUE O INSTRUMENTO ROTATÓRIO FRATURA ?
52. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

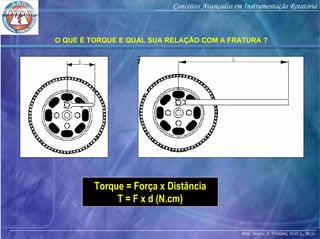

O QUE É TORQUE E QUAL SUA RELAÇÃO COM A FRATURA ?
Torque = Força x Distância
T = F x d (N.cm)
53. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

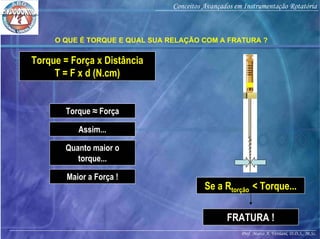

O QUE É TORQUE E QUAL SUA RELAÇÃO COM A FRATURA ?
Torque = Força x Distância
T = F x d (N.cm)
Torque ≈ Força
Assim...
Quanto maior o
torque...
Maior a Força !
Se a Rtorção < Torque...
FRATURA !
54. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
COMO FUNCIONAM OS MOTORES QUE ACIONAM OS INSTRUMENTOS ROTATÓRIOS ?
• MOTORES DE 1.ª GERAÇÃO (alto torque)
• MOTORES DE 2.ª GERAÇÃO (limitador de torque)
55. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

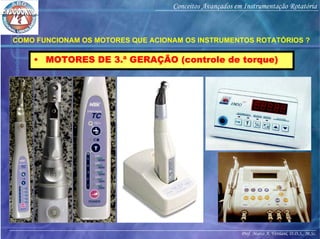

• MOTORES DE 3.ª GERAÇÃO (controle de torque)
COMO FUNCIONAM OS MOTORES QUE ACIONAM OS INSTRUMENTOS ROTATÓRIOS ?
56. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

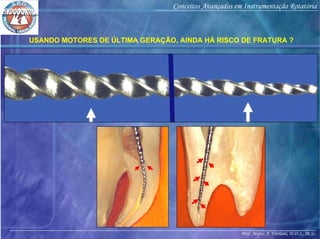

USANDO MOTORES DE ÚLTIMA GERAÇÃO, AINDA HÁ RISCO DE FRATURA ?
57. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

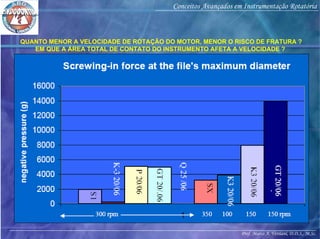

QUANTO MENOR A VELOCIDADE DE ROTAÇÃO DO MOTOR, MENOR O RISCO DE FRATURA ?
EM QUE A ÁREA TOTAL DE CONTATO DO INSTRUMENTO AFETA A VELOCIDADE ?
58. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
COMPLEXIDADE ANATÔMICA: curvaturaCOMPLEXIDADE ANATÔMICA: curvatura
(THOMPSON; DUMMER, 1997c, 1997d; BRYANT et al.,
1999; GRIFFITHS et al., 2000; THOMPSON; DUMMER,
2000a, 2000b; GRIFFITHS et al., 2001)
QUAIS SÃO OS PRINCIPAIS RISCOS NO USO DE UM INSTRUMENTO ROTATÓRIO ?
2. TRANSPORTE

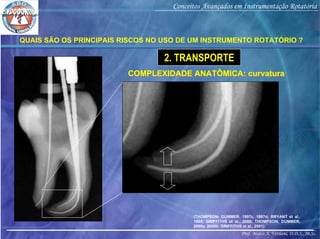

59. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS RISCOS NO USO DE UM INSTRUMENTO ROTATÓRIO ?
COMPLEXIDADE ANATÔMICA: curvaturaCOMPLEXIDADE ANATÔMICA: curvatura
60. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

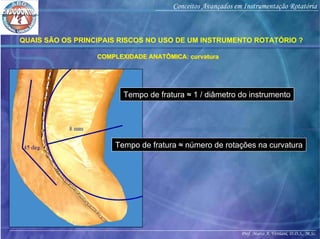

QUAIS SÃO OS PRINCIPAIS RISCOS NO USO DE UM INSTRUMENTO ROTATÓRIO ?
COMPLEXIDADE ANATÔMICA: curvaturaCOMPLEXIDADE ANATÔMICA: curvatura
Tempo de fratura ≈ 1 / diâmetro do instrumento
Tempo de fratura ≈ número de rotações na curvatura
61. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS PRINCIPAIS RISCOS NO USO DE UM INSTRUMENTO ROTATÓRIO ?
2. TRANSPORTE
QUANDO É MAIOR O RISCO ?QUANDO É MAIOR O RISCO ?
1. Manter o instrumento girando em um
mesmo local, por algum tempo;
1. Manter o instrumento girando em um
mesmo local, por algum tempo;
2. Instrumentos sem guia radial;2. Instrumentos sem guia radial;
3. Instrumentos pouco flexíveis (.04, .06);3. Instrumentos pouco flexíveis (.04, .06);
62. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

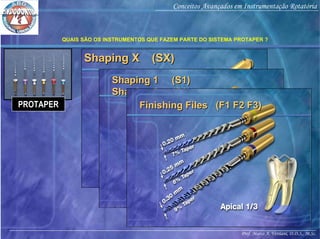

QUAIS SÃO OS INSTRUMENTOS QUE FAZEM PARTE DO SISTEMA PROTAPER ?
PROTAPER
Shaping X (SX)Shaping X (SX)
Shaping 1 (S1)
Shaping 2 (S2)
Shaping 1 (S1)
Shaping 2 (S2)
Finishing Files (F1 F2 F3)Finishing Files (F1 F2 F3)
63. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
QUAIS SÃO OS INSTRUMENTOS QUE FAZEM PARTE DO SISTEMA PROFILE ?
PROFILE
64. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

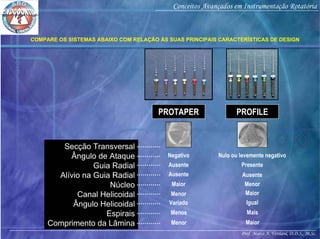

COMPARE OS SISTEMAS ABAIXO COM RELAÇÃO ÀS SUAS PRINCIPAIS CARACTERÍSTICAS DE DESIGN
PROTAPER PROFILE
Secção Transversal
Ângulo de Ataque
Guia Radial
Alívio na Guia Radial
Núcleo
Canal Helicoidal
Ângulo Helicoidal
Espirais
Comprimento da Lâmina
Negativo Nulo ou levemente negativo
Ausente Presente
Ausente Ausente
Maior Menor
Menor Maior
Variado Igual
Menos Mais
Menor Maior
65. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
Secção Transversal
Ângulo de Ataque
Guia Radial
Alívio na Guia Radial
Núcleo
Canal Helicoidal
Ângulo Helicoidal
Espirais
Comprimento da Lâmina

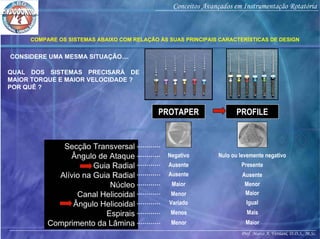

COMPARE OS SISTEMAS ABAIXO COM RELAÇÃO ÀS SUAS PRINCIPAIS CARACTERÍSTICAS DE DESIGN
PROTAPER PROFILE
Negativo Nulo ou levemente negativo
Ausente Presente
Ausente Ausente
Maior Menor
Menor Maior
Variado Igual
QUAL DOS SISTEMAS PRECISARÁ DE
MAIOR TORQUE E MAIOR VELOCIDADE ?
POR QUÊ ?
CONSIDERE UMA MESMA SITUAÇÃO....
Menos Mais
Menor Maior
66. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
Secção Transversal
Ângulo de Ataque
Guia Radial
Alívio na Guia Radial
Núcleo
Canal Helicoidal
Ângulo Helicoidal
Espirais
Comprimento da Lâmina

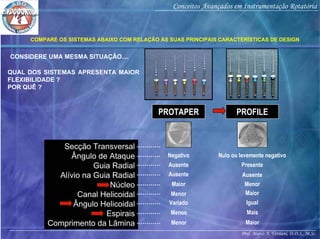

COMPARE OS SISTEMAS ABAIXO COM RELAÇÃO ÀS SUAS PRINCIPAIS CARACTERÍSTICAS DE DESIGN
PROTAPER PROFILE
Negativo Nulo ou levemente negativo
Ausente Presente
Ausente Ausente
Maior Menor
Menor Maior
Variado Igual
QUAL DOS SISTEMAS APRESENTA MAIOR
FLEXIBILIDADE ?
POR QUÊ ?
CONSIDERE UMA MESMA SITUAÇÃO....
Menos Mais
Menor Maior
67. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
Secção Transversal
Ângulo de Ataque
Guia Radial
Alívio na Guia Radial
Núcleo
Canal Helicoidal
Ângulo Helicoidal
Espirais
Comprimento da Lâmina

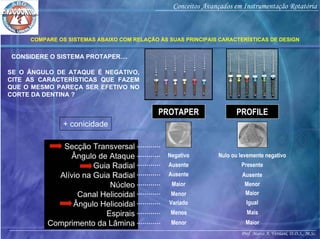

COMPARE OS SISTEMAS ABAIXO COM RELAÇÃO ÀS SUAS PRINCIPAIS CARACTERÍSTICAS DE DESIGN
PROTAPER PROFILE
Negativo Nulo ou levemente negativo
Ausente Presente
Ausente Ausente
Maior Menor
Menor Maior
Variado Igual
SE O ÂNGULO DE ATAQUE É NEGATIVO,
CITE AS CARACTERÍSTICAS QUE FAZEM
QUE O MESMO PAREÇA SER EFETIVO NO
CORTE DA DENTINA ?
CONSIDERE O SISTEMA PROTAPER....
Menos Mais
Menor Maior
+ conicidade
68. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
Secção Transversal
Ângulo de Ataque
Guia Radial
Alívio na Guia Radial
Núcleo
Canal Helicoidal
Ângulo Helicoidal
Espirais
Comprimento da Lâmina
COMPARE OS SISTEMAS ABAIXO COM RELAÇÃO ÀS SUAS PRINCIPAIS CARACTERÍSTICAS DE DESIGN
PROTAPER PROFILE
Negativo Nulo ou levemente negativo
Ausente Presente
Ausente Ausente
Maior Menor
Menor Maior
Variado Igual

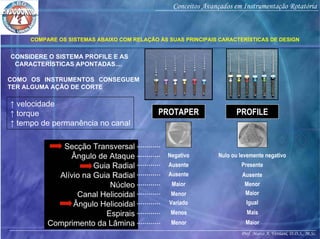

COMO OS INSTRUMENTOS CONSEGUEM
TER ALGUMA AÇÃO DE CORTE
CONSIDERE O SISTEMA PROFILE E AS
CARACTERÍSTICAS APONTADAS....
Menos Mais
Menor Maior
↑ velocidade
↑ torque
↑ tempo de permanência no canal
69. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

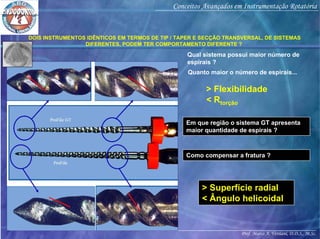

DOIS INSTRUMENTOS IDÊNTICOS EM TERMOS DE TIP / TAPER E SECÇÃO TRANSVERSAL, DE SISTEMAS
DIFERENTES, PODEM TER COMPORTAMENTO DIFERENTE ?
Qual sistema possui maior número de
espirais ?
Quanto maior o número de espirais...
> Flexibilidade
< Rtorção
Em que região o sistema GT apresenta
maior quantidade de espirais ?
Como compensar a fratura ?
> Superfície radial
< Ângulo helicoidal
70. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
Secção Transversal
Ângulo de Ataque
Guia Radial
Alívio na Guia Radial
Núcleo
Canal Helicoidal
Ângulo Helicoidal
Espirais
Comprimento da Lâmina
Seqüência Técnica
QUAIS AS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO QUE INFLUENCIAM SUA
EFICIÊNCIA DE CORTE ? POR QUÊ ?
71. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
Secção Transversal
Ângulo de Ataque
Guia Radial
Alívio na Guia Radial
Núcleo
Canal Helicoidal
Ângulo Helicoidal
Espirais
Comprimento da Lâmina
Seqüência Técnica

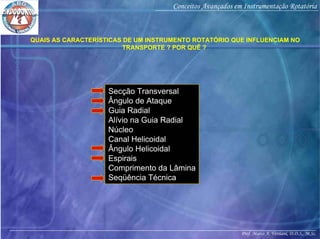

QUAIS AS CARACTERÍSTICAS DE UM INSTRUMENTO ROTATÓRIO QUE INFLUENCIAM NO
TRANSPORTE ? POR QUÊ ?
72. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
73. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória

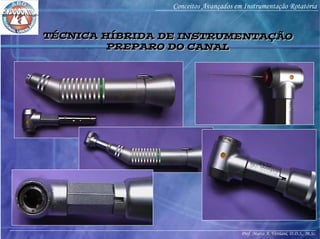

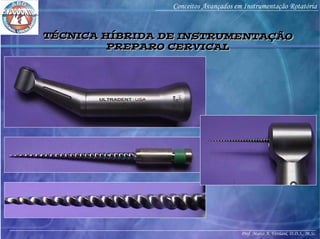

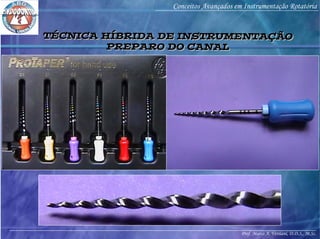

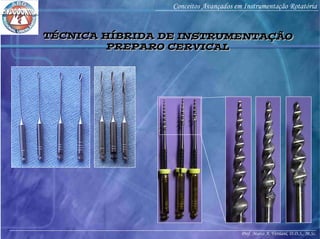

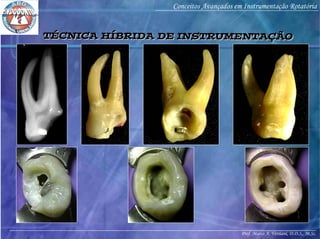

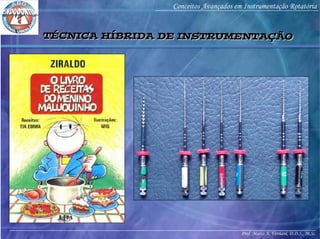

TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃOTÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
74. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃOTÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
75. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
PREPARO CERVICAL
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
PREPARO CERVICAL
76. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
PREPARO CERVICAL
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
PREPARO CERVICAL
77. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
PREPARO DO CANAL
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
PREPARO DO CANAL
78. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
PREPARO DO CANAL
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
PREPARO DO CANAL
79. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃOTÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
80. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
ESCOLHA DO CONE PRINCIPAL
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
ESCOLHA DO CONE PRINCIPAL
81. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
POSIÇÃO DA CURVATURA
TÉCNICA HÍBRIDA DE INSTRUMENTAÇÃO
POSIÇÃO DA CURVATURA

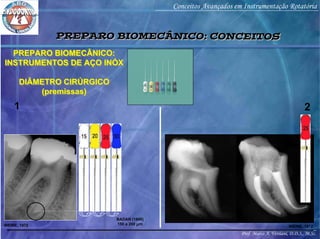

82. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
PREPARO BIOMECÂNICO:
INSTRUMENTOS DE AÇO INÓX
DIÂMETRO CIRÚRGICO
(premissas)
PREPARO BIOMECÂNICO:
INSTRUMENTOS DE AÇO INÓX
DIÂMETRO CIRÚRGICO
(premissas)
WEINE, 1972
BADAN (1949)
150 a 200 µm
1 2
WEINE, 1972
PREPARO BIOMECÂNICO: CONCEITOSPREPARO BIOMECÂNICO: CONCEITOS
83. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
PREPARO BIOMECÂNICO:
INSTRUMENTOS DE AÇO INÓX
PREPARO BIOMECÂNICO:
INSTRUMENTOS DE AÇO INÓX
WEINE, 1972
BADAN (1949)
150 a 200 µm
1
(WU et al., 2002; VANNI et al., 2005)
PREPARO BIOMECÂNICO: CONCEITOSPREPARO BIOMECÂNICO: CONCEITOS
84. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
PREPARO BIOMECÂNICOPREPARO BIOMECÂNICO
2
WEINE, 1972
Diâmetro cirúrgico: 0,40 mm
(SHORT et al., 1997; WEIGER et al., 2003)
Diâmetro cirúrgico: 0,45 mm
(GLOSSON et al., 1995; SHADID et al., 1998; KOSA
et al., 1999; VERSÜMER et al., 2002; HÜBSCHER
et al., 2003; HÜLSMANN et al., 2003)
Diâmetro cirúrgico: 0,50 mm
(DEPLAZES et al., 2001; ZUCKERMAN et al., 2003)
(HARLAN et al., 1996; SHORT et al., 1997;
BERTRAND et al., 2001; SZEP et al., 2001)
PREPARO BIOMECÂNICO: CONCEITOSPREPARO BIOMECÂNICO: CONCEITOS
85. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
PARADIGMA DO PREPARO BIOMECÂNICOPARADIGMA DO PREPARO BIOMECÂNICO
PÉCORA; CAPELLI., 2006
86. Prof. Marco A. Versiani, D.D.S., M.Sc.
Conceitos Avançados em Instrumentação Rotatória
