01-apresentao-rebites-130620075545-phpapp01.ppt

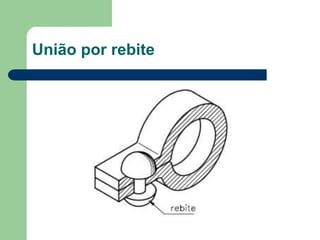

- 1. Rebites União permanente. O rebiteé formado por um corpo cilíndrico e uma cabeça. É usado para fixação permanente de duas ou mais peças. Os elementos de fixação, uma vez instalados, não podem ser retirados sem que fiquem inutilizados.
- 2.

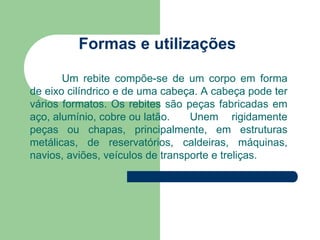

- 3. Formas e utilizações Umrebite compõe-se de um corpo em forma de eixo cilíndrico e de uma cabeça. A cabeça pode ter vários formatos. Os rebites são peças fabricadas em aço, alumínio, cobre ou latão. Unem rigidamente peças ou chapas, principalmente, em estruturas metálicas, de reservatórios, caldeiras, máquinas, navios, aviões, veículos de transporte e treliças.

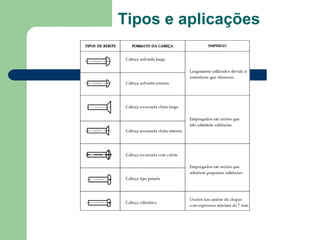

- 4.
- 5. Padronização A fabricação derebites é padronizada, ou seja, segue normas técnicas que indicam medidas da cabeça, do corpo e do comprimento útil dos rebites.
- 6.

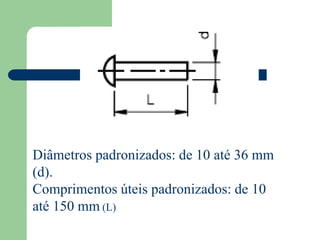

- 7. Diâmetros padronizados: de10 até 36 mm (d). Comprimentos úteis padronizados: de 10 até 150 mm (L)

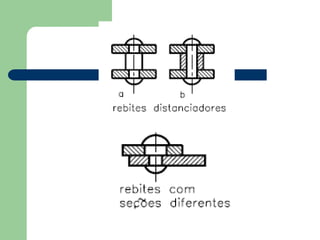

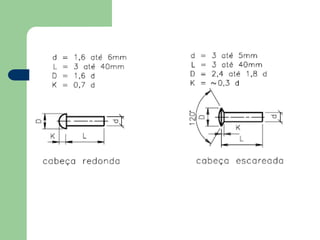

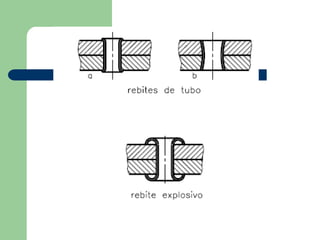

- 13.

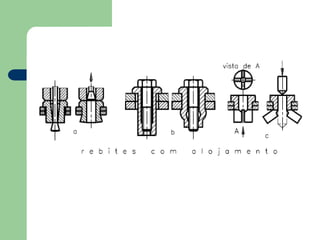

- 14.

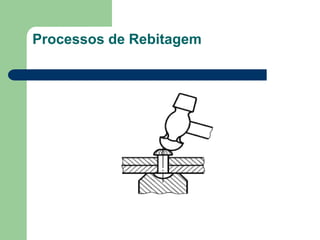

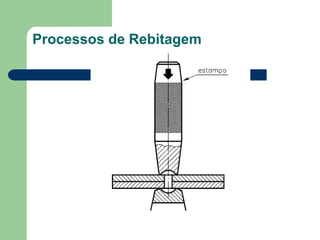

- 15.
- 16.

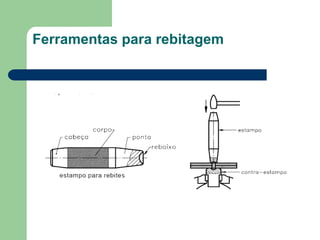

- 17.

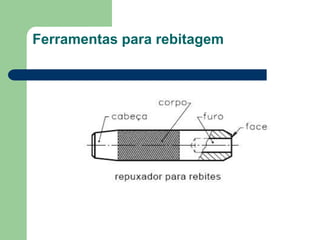

- 18.

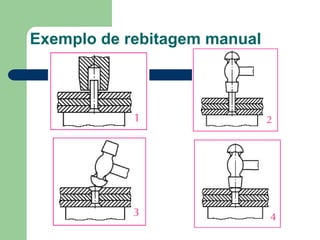

- 19. Exemplo de rebitagemmanual

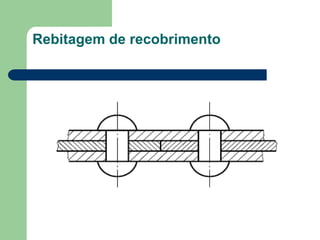

- 20.

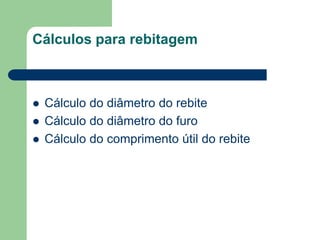

- 21. Cálculos para rebitagem Cálculo do diâmetro do rebite Cálculo do diâmetro do furo Cálculo do comprimento útil do rebite

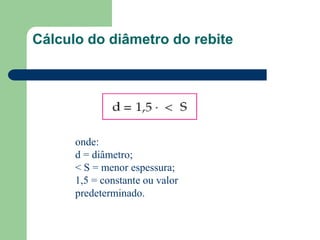

- 22. Cálculo do diâmetrodo rebite onde: d = diâmetro; < S = menor espessura; 1,5 = constante ou valor predeterminado.

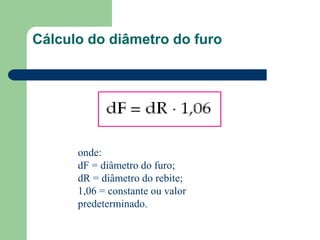

- 23. Cálculo do diâmetrodo furo onde: dF = diâmetro do furo; dR = diâmetro do rebite; 1,06 = constante ou valor predeterminado.

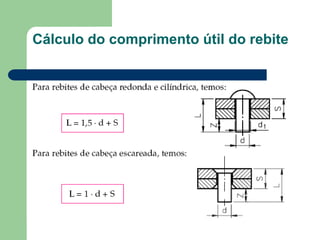

- 24. Cálculo do comprimentoútil do rebite onde: L = comprimento útil do rebite; y = constante determinada pelo formato da cabeça do rebite; d = diâmetro do rebite; S = soma das espessuras das chapas.
- 25. Cálculo do comprimentoútil do rebite
- 26.

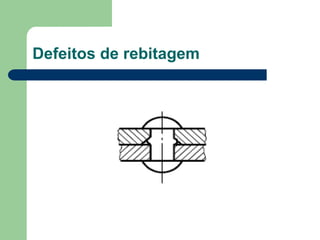

- 27.

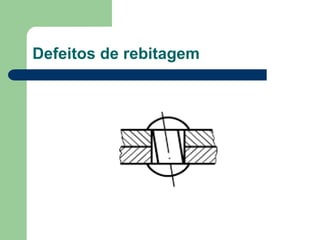

- 28.

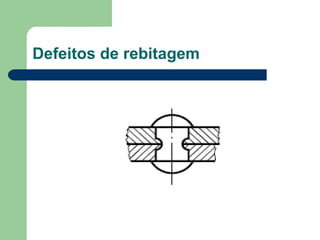

- 29.

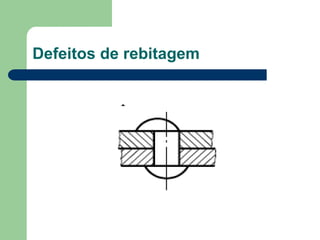

- 30.

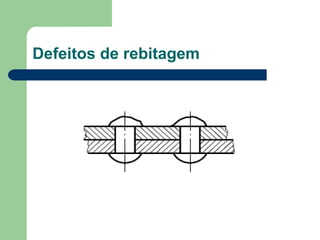

- 31.

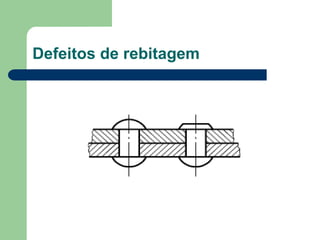

- 32.

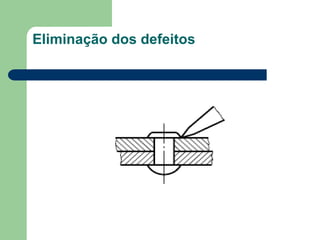

- 33.

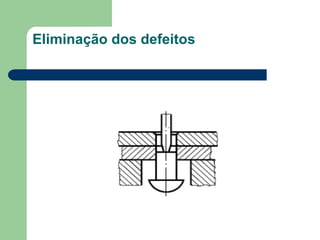

- 34.
- 35.
