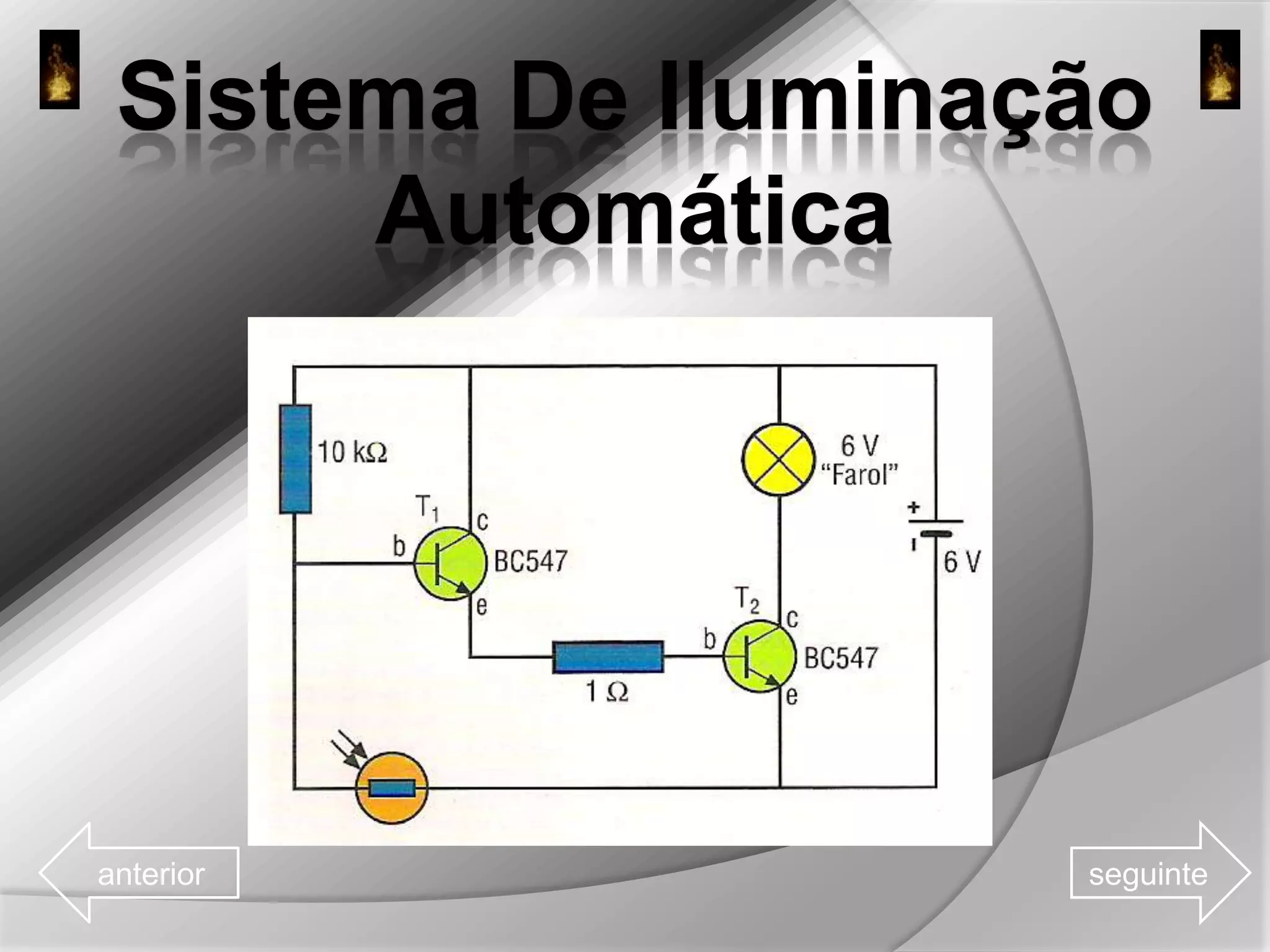

Este documento descreve os componentes e o funcionamento de um sistema de iluminação automática. Ele explica como um LDR (Resistor Dependente de Luz) detecta a luminosidade e controla uma lâmpada usando transistores, resistências e uma pilha. O documento também fornece detalhes técnicos sobre cada componente do circuito.

1. anterior seguinte

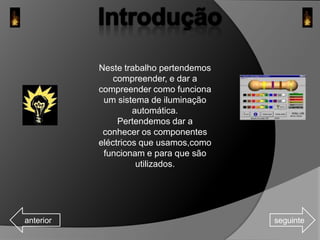

2. Neste trabalho pertendemos
compreender, e dar a
compreender como funciona
um sistema de iluminação
automática.
Pertendemos dar a
conhecer os componentes
eléctricos que usamos,como
funcionam e para que são
utilizados.
anterior seguinte

3. O sistema de iluminação
automática permite
controlar um dispositivo
eléctrico quando o nível de
luz desce abaixo de um
determinado valor, foi
concebido para gerar
luminosidade
automáticamente, pode ser
usado para ligar qualquer
outro tipo de dispositivo
electrónico que funcione
com oum sistema
anterior fotoeléctrico. seguinte

4. 1 pilha 6V
1 lâmpada 6V
2 transístor npn
1 resistências 1kΩ
1 resistência 10 kΩ
1 LDR
anterior seguinte

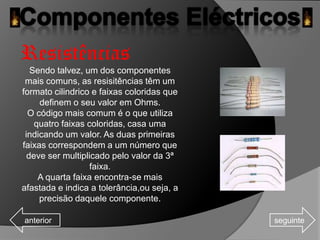

5. Resistências
Sendo talvez, um dos componentes
mais comuns, as resisitências têm um
formato cilindrico e faixas coloridas que
definem o seu valor em Ohms.
O código mais comum é o que utiliza
quatro faixas coloridas, casa uma
indicando um valor. As duas primeiras
faixas correspondem a um número que
deve ser multiplicado pelo valor da 3ª
faixa.
A quarta faixa encontra-se mais
afastada e indica a tolerância,ou seja, a
precisão daquele componente.
anterior seguinte

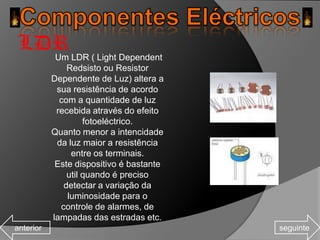

6. LDR LDR ( Light Dependent
Um
Redsisto ou Resistor
Dependente de Luz) altera a
sua resistência de acordo
com a quantidade de luz
recebida através do efeito
fotoeléctrico.
Quanto menor a intencidade
da luz maior a resistência
entre os terminais.
Este dispositivo é bastante
util quando é preciso
detectar a variação da
luminosidade para o
controle de alarmes, de
lampadas das estradas etc.
anterior seguinte

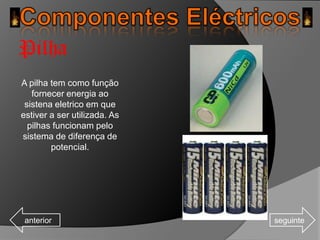

7. Pilha
A pilha tem como função
fornecer energia ao
sistena eletrico em que
estiver a ser utilizada. As
pilhas funcionam pelo
sistema de diferença de
potencial.
anterior seguinte

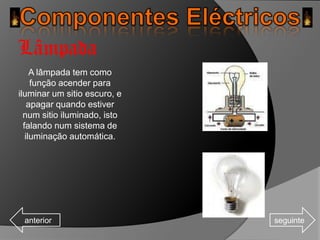

8. Lâmpada
A lâmpada tem como
função acender para
iluminar um sitio escuro, e
apagar quando estiver
num sitio iluminado, isto
falando num sistema de
iluminação automática.
anterior seguinte

9. Transistors
Os transístors são
dispositivos que possuem
duas uniões PN (igual as
dos diodos), capazes de
controlar a passagem da
corrente eléctrica.
Podem ser de dois tipos,
e diferem de acordo com
as uniões, podem se PNP
ou NPN.
anterior seguinte

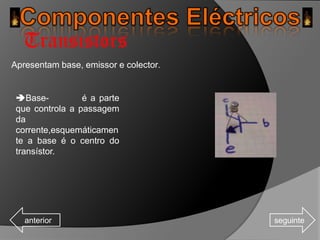

10. Transistors
Apresentam base, emissor e colector.
Base- é a parte
que controla a passagem
da
corrente,esquemáticamen
te a base é o centro do
transístor.
anterior seguinte

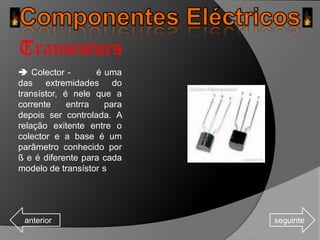

11. Transistors
 Colector - é uma
das extremidades do
transístor, é nele que a
corrente entrra para
depois ser controlada. A
relação exitente entre o
colector e a base é um
parâmetro conhecido por
ß e é diferente para cada
modelo de transístor s
anterior seguinte

12. Transistors
Emissor - éa
outra extremidade do
transistor e é o sitio por
onde sai a energia que foi
controlada.
Nos transistros devemos
sempre ter em atênção a
voltegem máxima e a
frequencia máxima de
trabalho.
anterior seguinte

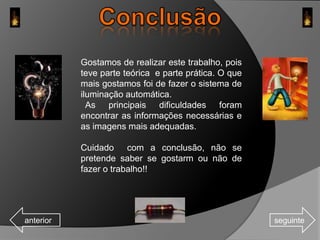

13. Gostamos de realizar este trabalho, pois
teve parte teórica e parte prática. O que
mais gostamos foi de fazer o sistema de
iluminação automática.
As principais dificuldades foram
encontrar as informações necessárias e
as imagens mais adequadas.
Cuidado com a conclusão, não se
pretende saber se gostarm ou não de
fazer o trabalho!!
anterior seguinte

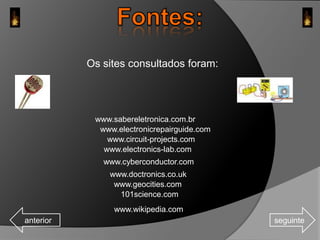

14. Os sites consultados foram:
www.sabereletronica.com.br
www.electronicrepairguide.com
www.circuit-projects.com
www.electronics-lab.com
www.cyberconductor.com
www.doctronics.co.uk
www.geocities.com
101science.com
www.wikipedia.com
anterior seguinte

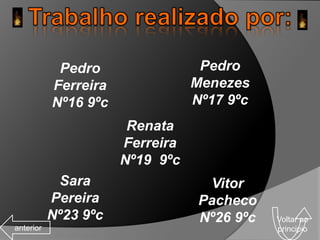

15. Pedro Pedro
Ferreira Menezes
Nº16 9ºc Nº17 9ºc
Renata
Ferreira
Nº19 9ºc
Sara Vitor
Pereira Pacheco
Nº23 9ºc Nº26 9ºc Voltar ao
anterior principio
