Prof. Watson A. de Oliveira

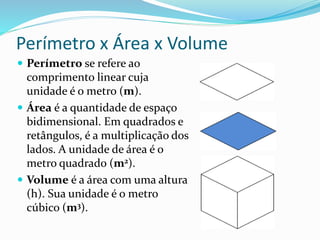

Perímetro x Área x Volume
 Perímetro se refere ao
comprimento linear cuja
unidade é o metro (m).
 Área é a quantidade de espaço
bidimensional. Em quadrados e
retângulos, é a multiplicação dos
lados. A unidade de área é o
metro quadrado (m2).
 Volume é a área com uma altura
(h). Sua unidade é o metro
cúbico (m3).
Exercício 1
 Calcule o perímetro e a área da figura abaixo:
Exercício 2
 Calcule o Perímetro da base, a Área da base e o volume
dos sólidos abaixo:
Exercício 3
 Qual é o volume de um tanque quadrado de 1m de
largura, 1m de profundidade e 1m de altura?
Exercício 4
 Calcule o Perímetro da base, a Área da base e o volume
do sólido abaixo:

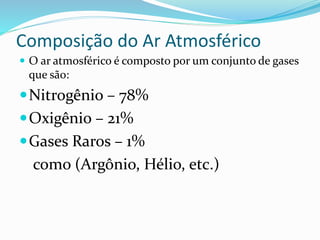

Composição do Ar Atmosférico
 O ar atmosférico é composto por um conjunto de gases
que são:
Nitrogênio – 78%
Oxigênio – 21%
Gases Raros – 1%
como (Argônio, Hélio, etc.)
Pressão
 Pressão é uma grandeza que expressa a relação entre uma
determinada força exercida sobre uma área.
Pressão - Conceito
 Logo pode ser expressa pela fórmula:
𝑝 =
𝐹
𝐴
 Onde:
 p = Pressão (em Kgf/cm2)
 F = Força (em Kgf)
 A = Área (em cm2)

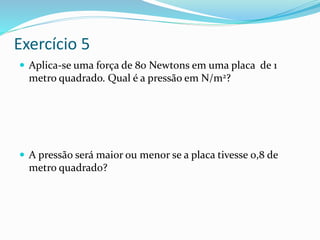

Exercício 5
 Aplica-se uma força de 80 Newtons em uma placa de 1
metro quadrado. Qual é a pressão em N/m2?
 A pressão será maior ou menor se a placa tivesse 0,8 de
metro quadrado?

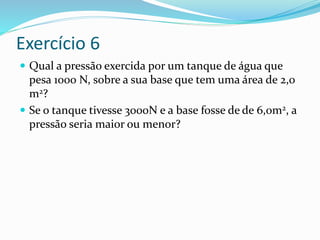

Exercício 6
 Qual a pressão exercida por um tanque de água que
pesa 1000 N, sobre a sua base que tem uma área de 2,0
m2?
 Se o tanque tivesse 3000N e a base fosse de de 6,0m2, a
pressão seria maior ou menor?

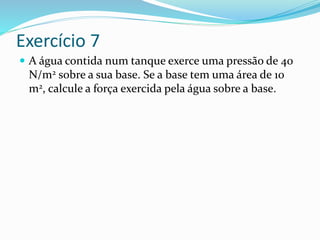

Exercício 7
 A água contida num tanque exerce uma pressão de 40
N/m2 sobre a sua base. Se a base tem uma área de 10
m2, calcule a força exercida pela água sobre a base.

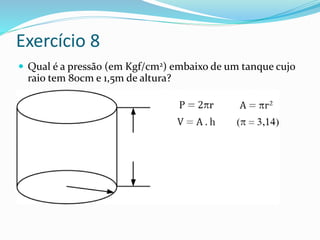

Exercício 8
 Qual é a pressão (em Kgf/cm2) embaixo de um tanque cujo
raio tem 80cm e 1,5m de altura?

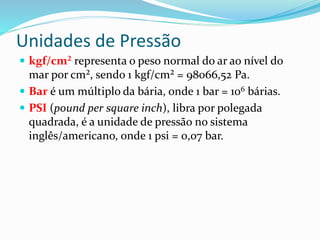

Unidades de Pressão
 kgf/cm² representa o peso normal do ar ao nível do
mar por cm², sendo 1 kgf/cm² = 98066,52 Pa.
 Bar é um múltiplo da bária, onde 1 bar = 106 bárias.
 PSI (pound per square inch), libra por polegada
quadrada, é a unidade de pressão no sistema
inglês/americano, onde 1 psi = 0,07 bar.

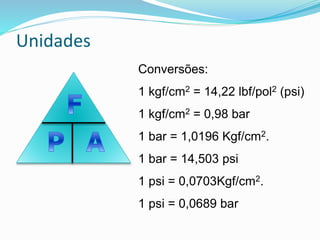

Unidades
Conversões:
1 kgf/cm2 = 14,22 lbf/pol2 (psi)
1 kgf/cm2 = 0,98 bar
1 bar = 1,0196 Kgf/cm2.
1 bar = 14,503 psi
1 psi = 0,0703Kgf/cm2.
1 psi = 0,0689 bar

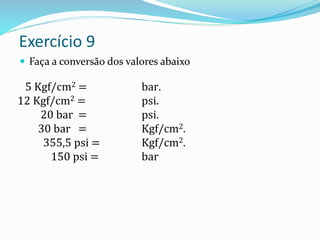

Exercício 9
 Faça a conversão dos valores abaixo
5 Kgf/cm2 = bar.
12 Kgf/cm2 = psi.
20 bar = psi.
30 bar = Kgf/cm2.
355,5 psi = Kgf/cm2.
150 psi = bar

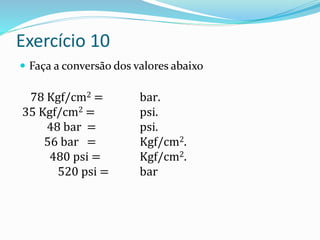

Exercício 10
 Faça a conversão dos valores abaixo
78 Kgf/cm2 = bar.
35 Kgf/cm2 = psi.
48 bar = psi.
56 bar = Kgf/cm2.
480 psi = Kgf/cm2.
520 psi = bar

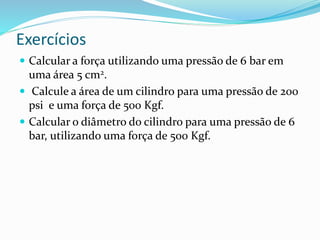

Exercícios
 Calcular a força utilizando uma pressão de 6 bar em
uma área 5 cm2.
 Calcule a área de um cilindro para uma pressão de 200
psi e uma força de 500 Kgf.
 Calcular o diâmetro do cilindro para uma pressão de 6
bar, utilizando uma força de 500 Kgf.

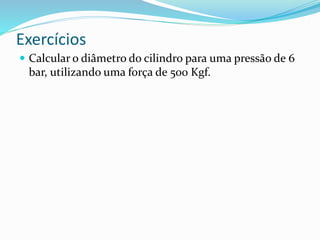

Exercícios
 Calcular o diâmetro do cilindro para uma pressão de 6
bar, utilizando uma força de 500 Kgf.

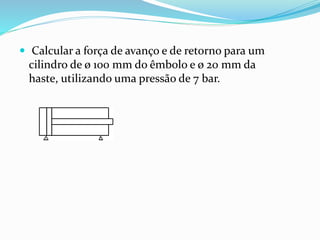

 Calcular a força de avanço e de retorno para um
cilindro de ø 100 mm do êmbolo e ø 20 mm da
haste, utilizando uma pressão de 7 bar.

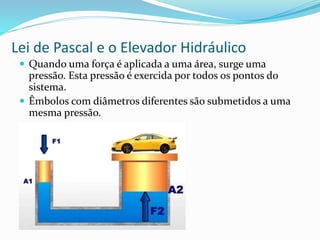

Lei de Pascal e o Elevador Hidráulico
 Quando uma força é aplicada a uma área, surge uma
pressão. Esta pressão é exercida por todos os pontos do
sistema.
 Êmbolos com diâmetros diferentes são submetidos a uma
mesma pressão.

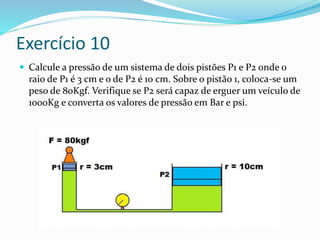

Exercício 10
 Calcule a pressão de um sistema de dois pistões P1 e P2 onde o
raio de P1 é 3 cm e o de P2 é 10 cm. Sobre o pistão 1, coloca-se um
peso de 80Kgf. Verifique se P2 será capaz de erguer um veículo de
1000Kg e converta os valores de pressão em Bar e psi.
Exercício 11
 Qual deve ser o diâmetro do cilindro P2 para erguer o
veículo de 1000 kg?

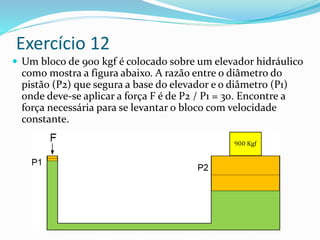

Exercício 12
 Um bloco de 900 kgf é colocado sobre um elevador hidráulico
como mostra a figura abaixo. A razão entre o diâmetro do
pistão (P2) que segura a base do elevador e o diâmetro (P1)
onde deve-se aplicar a força F é de P2 / P1 = 30. Encontre a
força necessária para se levantar o bloco com velocidade
constante.

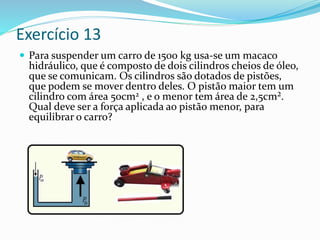

Exercício 13
 Para suspender um carro de 1500 kg usa-se um macaco
hidráulico, que é composto de dois cilindros cheios de óleo,
que se comunicam. Os cilindros são dotados de pistões,
que podem se mover dentro deles. O pistão maior tem um
cilindro com área 50cm2 , e o menor tem área de 2,5cm².
Qual deve ser a força aplicada ao pistão menor, para
equilibrar o carro?

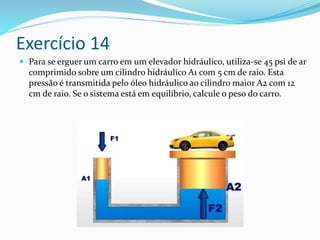

Exercício 14
 Para se erguer um carro em um elevador hidráulico, utiliza-se 45 psi de ar
comprimido sobre um cilindro hidráulico A1 com 5 cm de raio. Esta
pressão é transmitida pelo óleo hidráulico ao cilindro maior A2 com 12
cm de raio. Se o sistema está em equilíbrio, calcule o peso do carro.

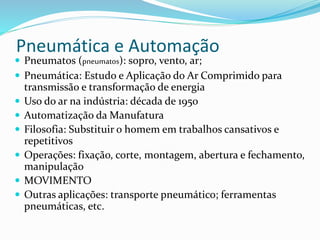

Pneumática e Automação
 Pneumatos (pneumatos): sopro, vento, ar;
 Pneumática: Estudo e Aplicação do Ar Comprimido para
transmissão e transformação de energia
 Uso do ar na indústria: década de 1950
 Automatização da Manufatura
 Filosofia: Substituir o homem em trabalhos cansativos e
repetitivos
 Operações: fixação, corte, montagem, abertura e fechamento,
manipulação
 MOVIMENTO
 Outras aplicações: transporte pneumático; ferramentas
pneumáticas, etc.
O sistema Pneumático Industrial
 Um sistema industrial compõe-se de três partes principais:
 Produção
 Armazenamento
 Distribuição

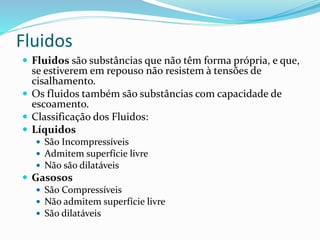

Fluidos
 Fluidos são substâncias que não têm forma própria, e que,
se estiverem em repouso não resistem à tensões de
cisalhamento.
 Os fluidos também são substâncias com capacidade de
escoamento.
 Classificação dos Fluidos:
 Líquidos
 São Incompressíveis
 Admitem superfície livre
 Não são dilatáveis
 Gasosos
 São Compressíveis
 Não admitem superfície livre
 São dilatáveis

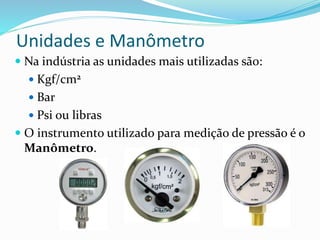

Unidades e Manômetro
 Na indústria as unidades mais utilizadas são:
 Kgf/cm2
 Bar
 Psi ou libras
 O instrumento utilizado para medição de pressão é o
Manômetro.

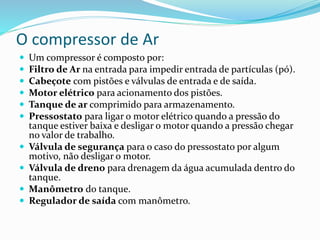

O compressor de Ar
 Um compressor é composto por:
 Filtro de Ar na entrada para impedir entrada de partículas (pó).
 Cabeçote com pistões e válvulas de entrada e de saída.
 Motor elétrico para acionamento dos pistões.
 Tanque de ar comprimido para armazenamento.
 Pressostato para ligar o motor elétrico quando a pressão do
tanque estiver baixa e desligar o motor quando a pressão chegar
no valor de trabalho.
 Válvula de segurança para o caso do pressostato por algum
motivo, não desligar o motor.
 Válvula de dreno para drenagem da água acumulada dentro do
tanque.
 Manômetro do tanque.
 Regulador de saída com manômetro.

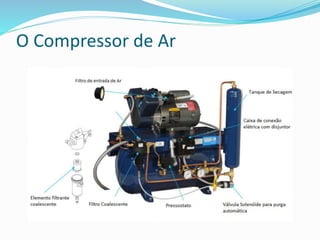

O Compressor de Ar

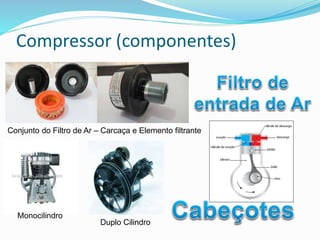

Compressor (componentes)
Conjunto do Filtro de Ar – Carcaça e Elemento filtrante
Monocilindro
Duplo Cilindro

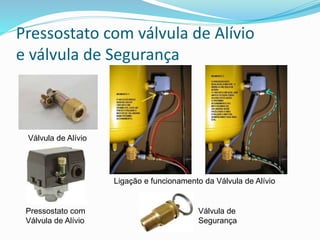

Pressostato com válvula de Alívio
e válvula de Segurança
Válvula de Alívio
Pressostato com
Válvula de Alívio
Ligação e funcionamento da Válvula de Alívio
Válvula de
Segurança

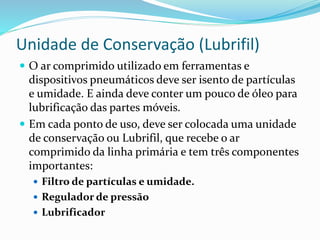

Unidade de Conservação (Lubrifil)
 O ar comprimido utilizado em ferramentas e
dispositivos pneumáticos deve ser isento de partículas
e umidade. E ainda deve conter um pouco de óleo para
lubrificação das partes móveis.
 Em cada ponto de uso, deve ser colocada uma unidade
de conservação ou Lubrifil, que recebe o ar
comprimido da linha primária e tem três componentes
importantes:
 Filtro de partículas e umidade.
 Regulador de pressão
 Lubrificador

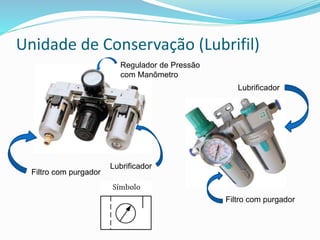

Unidade de Conservação (Lubrifil)
Filtro com purgador
Filtro com purgador
Regulador de Pressão
com Manômetro
Lubrificador
Lubrificador
Atuadores Pneumáticos
 Atuadores pneumáticos
lineares:
 Cilindros de simples ação
com retorno por mola.
 Cilindros de dupla ação.
 Atuadores pneumáticos
rotativos:
 Atuador de giro controlado.
 Atuador de giro livre ou tipo
motor.
Simbologia
Válvulas Direcionais
 Válvulas direcionais são elementos muito importantes
porque orientam, com lógica, o caminho do ar
comprimido dentro do sistema.
 De acordo com a NBR 8897 e DIN ISO 1219, as válvulas
direcionais são sempre representadas por um
retângulo que é divido em quadrados. Na simbologia, o
número de quadrados representa o número de
posições que a válvula pode assumir.

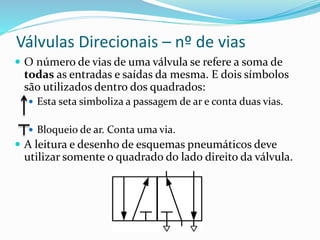

Válvulas Direcionais – nº de vias
 O número de vias de uma válvula se refere a soma de
todas as entradas e saídas da mesma. E dois símbolos
são utilizados dentro dos quadrados:
 Esta seta simboliza a passagem de ar e conta duas vias.
 Bloqueio de ar. Conta uma via.
 A leitura e desenho de esquemas pneumáticos deve
utilizar somente o quadrado do lado direito da válvula.
Identificação das Vias
 A identificação é feita pelo primeiro número que se refere
ao número de vias e o segundo ao número de posições.
Exemplo: As válvulas abaixo são 5/2 vias. Cinco vias e duas
posições.
Exaustão

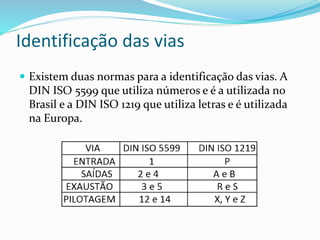

Identificação das vias
 Existem duas normas para a identificação das vias. A
DIN ISO 5599 que utiliza números e é a utilizada no
Brasil e a DIN ISO 1219 que utiliza letras e é utilizada
na Europa.

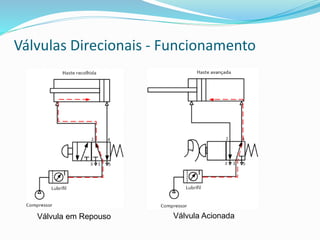

Válvulas Direcionais - Funcionamento
Válvula em Repouso Válvula Acionada
Acionamento de Válvulas
 Válvulas direcionais podem ser acionadas de diversas
formas. Segue as mais utilizadas.

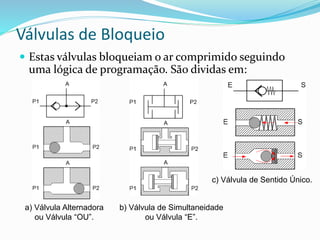

Válvulas de Bloqueio
 Estas válvulas bloqueiam o ar comprimido seguindo
uma lógica de programação. São dividas em:
a) Válvula Alternadora
ou Válvula “OU”.
b) Válvula de Simultaneidade
ou Válvula “E”.
c) Válvula de Sentido Único.

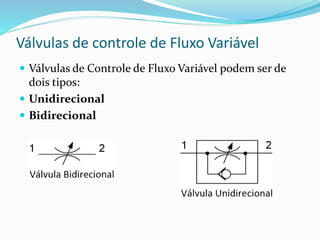

Válvulas de controle de Fluxo Variável
 Válvulas de Controle de Fluxo Variável podem ser de
dois tipos:
 Unidirecional
 Bidirecional

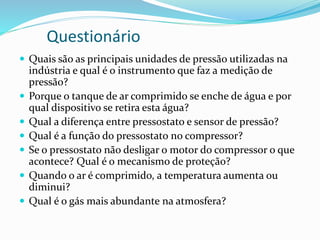

Questionário
 Quais são as principais unidades de pressão utilizadas na
indústria e qual é o instrumento que faz a medição de
pressão?
 Porque o tanque de ar comprimido se enche de água e por
qual dispositivo se retira esta água?
 Qual a diferença entre pressostato e sensor de pressão?
 Qual é a função do pressostato no compressor?
 Se o pressostato não desligar o motor do compressor o que
acontece? Qual é o mecanismo de proteção?
 Quando o ar é comprimido, a temperatura aumenta ou
diminui?
 Qual é o gás mais abundante na atmosfera?
Questionário
 Qual válvula deve-se utilizar quando se deseja que o
avanço de um cilindro pneumático seja lento e o seu
retorno seja rápido?
 Quais são as funções de uma unidade de conservação?
 Qual é a condição necessária para que uma pressão se
forme na saída de uma bomba hidráulica?
 Quais são as principais partes de um sistema
pneumático industrial?
 Quantos quilos e quantos litros de água limpa tem
1m3?

Mais conteúdo relacionado

Mais procurados

Mais procurados (20)

Pneumática - Dimensionamento de redes de ar comprimido
Pneumática - Dimensionamento de redes de ar comprimidoPneumática - Dimensionamento de redes de ar comprimido
Pneumática - Dimensionamento de redes de ar comprimido

Aula 08 pneumatica-unifei
Aula 08 pneumatica-unifeiAula 08 pneumatica-unifei
Aula 08 pneumatica-unifei

Curso LIDE - Leitura e Interpretação de Diagramas Elétricos
Curso LIDE - Leitura e Interpretação de Diagramas ElétricosCurso LIDE - Leitura e Interpretação de Diagramas Elétricos
Curso LIDE - Leitura e Interpretação de Diagramas Elétricos

2 Simbologia
2 Simbologia2 Simbologia
2 Simbologia

Símbologia pneumática smc
Símbologia pneumática smcSímbologia pneumática smc
Símbologia pneumática smc

Roscas,parafusos porcas e arruelas
Roscas,parafusos porcas e arruelasRoscas,parafusos porcas e arruelas
Roscas,parafusos porcas e arruelas

Caldeiraria
CaldeirariaCaldeiraria
Caldeiraria

Tabelas para ajustes de eixos e furos
Tabelas para ajustes de eixos e furosTabelas para ajustes de eixos e furos
Tabelas para ajustes de eixos e furos

Linguagens clp
Linguagens clpLinguagens clp
Linguagens clp

Sensores
SensoresSensores
Sensores

Apostila sensores
Apostila sensoresApostila sensores
Apostila sensores

Rolamentos e mancais
Rolamentos e mancaisRolamentos e mancais
Rolamentos e mancais

pneumatica
pneumaticapneumatica
pneumatica

Manual de Tecnologia - Metal Mecânica
Manual de Tecnologia - Metal MecânicaManual de Tecnologia - Metal Mecânica
Manual de Tecnologia - Metal Mecânica

Apostila de CLP / PLC
Apostila de CLP / PLCApostila de CLP / PLC
Apostila de CLP / PLC

Instrumentação industrial
Instrumentação industrialInstrumentação industrial
Instrumentação industrial

Aula 33 engrenagens ii
Aula 33   engrenagens iiAula 33   engrenagens ii
Aula 33 engrenagens ii

APOSTILA SENAI 3 AJUSTAGEM USINAGEM
APOSTILA SENAI 3 AJUSTAGEM USINAGEMAPOSTILA SENAI 3 AJUSTAGEM USINAGEM
APOSTILA SENAI 3 AJUSTAGEM USINAGEM

8.controle de-processo
8.controle de-processo8.controle de-processo
8.controle de-processo

Apresentação dos-elementos-de-máquians-unifor
Apresentação dos-elementos-de-máquians-uniforApresentação dos-elementos-de-máquians-unifor
Apresentação dos-elementos-de-máquians-unifor


Destaque

3 oleohidraulica cilindros
3 oleohidraulica cilindros3 oleohidraulica cilindros
3 oleohidraulica cilindrosjose180272

Teoria de pneumatica oséias
Teoria de pneumatica   oséiasTeoria de pneumatica   oséias
Teoria de pneumatica oséiasOséias Teixeira

Apostila de noções de hidráulica
Apostila de noções de hidráulicaApostila de noções de hidráulica
Apostila de noções de hidráulicaemelchiors

Apresentação de motores e servomecanismos slideshare
Apresentação de motores e servomecanismos slideshareApresentação de motores e servomecanismos slideshare
Apresentação de motores e servomecanismos slideshareWatson Oliveira

Rexroth calculos hidraulica e pneumatica, automação, formulas
Rexroth calculos hidraulica e pneumatica, automação, formulasRexroth calculos hidraulica e pneumatica, automação, formulas
Rexroth calculos hidraulica e pneumatica, automação, formulasMarcio Martins

Electroneumatica
Electroneumatica Electroneumatica
Electroneumatica ronaldxz

TEDx Manchester: AI & The Future of Work
TEDx Manchester: AI & The Future of WorkTEDx Manchester: AI & The Future of Work
TEDx Manchester: AI & The Future of WorkVolker Hirsch


Destaque (10)

3 oleohidraulica cilindros
3 oleohidraulica cilindros3 oleohidraulica cilindros
3 oleohidraulica cilindros

Teoria de pneumatica oséias
Teoria de pneumatica   oséiasTeoria de pneumatica   oséias
Teoria de pneumatica oséias

Apostila de noções de hidráulica
Apostila de noções de hidráulicaApostila de noções de hidráulica
Apostila de noções de hidráulica

Instrumentacao basica
Instrumentacao basicaInstrumentacao basica
Instrumentacao basica

Noções de hidráulica
Noções de hidráulicaNoções de hidráulica
Noções de hidráulica

Apresentação de motores e servomecanismos slideshare
Apresentação de motores e servomecanismos slideshareApresentação de motores e servomecanismos slideshare
Apresentação de motores e servomecanismos slideshare

Rexroth calculos hidraulica e pneumatica, automação, formulas
Rexroth calculos hidraulica e pneumatica, automação, formulasRexroth calculos hidraulica e pneumatica, automação, formulas
Rexroth calculos hidraulica e pneumatica, automação, formulas

motores e geradores
motores e geradoresmotores e geradores
motores e geradores

Electroneumatica
Electroneumatica Electroneumatica
Electroneumatica

TEDx Manchester: AI & The Future of Work
TEDx Manchester: AI & The Future of WorkTEDx Manchester: AI & The Future of Work
TEDx Manchester: AI & The Future of Work


Semelhante a Dispositivos pneumáticos

Pneumática dadadadadadadadaddadaddadadadadd
Pneumática dadadadadadadadaddadaddadadadaddPneumática dadadadadadadadaddadaddadadadadd
Pneumática dadadadadadadadaddadaddadadadaddEduardoTardelle2

APOSTILA CALDEIRAS E VASOS DE PRESSÃO.pdf
APOSTILA CALDEIRAS E VASOS DE PRESSÃO.pdfAPOSTILA CALDEIRAS E VASOS DE PRESSÃO.pdf
APOSTILA CALDEIRAS E VASOS DE PRESSÃO.pdfssuser22319e

Apostila de eletropneumáticaesse
Apostila de eletropneumáticaesseApostila de eletropneumáticaesse
Apostila de eletropneumáticaesseJhurengo Margon

Pneumática - Principios
Pneumática - PrincipiosPneumática - Principios
Pneumática - PrincipiosAnderson Pontes

Documento aula de manometro.pptx
Documento aula de manometro.pptxDocumento aula de manometro.pptx
Documento aula de manometro.pptxRobertaRamos53

252930185 dimensionamento-de-um-sistema-pneumatico
252930185 dimensionamento-de-um-sistema-pneumatico252930185 dimensionamento-de-um-sistema-pneumatico
252930185 dimensionamento-de-um-sistema-pneumaticoVicente Gonçalves

Aula 1 - Des. Automação mecânica.pptx.pdf
Aula 1 - Des. Automação mecânica.pptx.pdfAula 1 - Des. Automação mecânica.pptx.pdf
Aula 1 - Des. Automação mecânica.pptx.pdfFelipeRocha579112

Apostila de comandos hidráulicos
Apostila de comandos hidráulicosApostila de comandos hidráulicos
Apostila de comandos hidráulicosFernando Almeida

Compressores de ar
Compressores de arCompressores de ar
Compressores de argrupotcm

Prévia - Apostila Eletropneumática - Partners Treinamentos - Resumida
Prévia - Apostila Eletropneumática - Partners Treinamentos - ResumidaPrévia - Apostila Eletropneumática - Partners Treinamentos - Resumida
Prévia - Apostila Eletropneumática - Partners Treinamentos - ResumidaPartners Treinamentos

Apostila pneumática shp 2º sem 2013 anhanguera primeiro
Apostila pneumática shp 2º sem 2013    anhanguera primeiroApostila pneumática shp 2º sem 2013    anhanguera primeiro
Apostila pneumática shp 2º sem 2013 anhanguera primeiroHelton Assunção

Biblia da instrumentacao
Biblia da instrumentacaoBiblia da instrumentacao
Biblia da instrumentacaoClaudio Arkan

Manualpneumatica arcomprimido
Manualpneumatica arcomprimidoManualpneumatica arcomprimido
Manualpneumatica arcomprimidoTamara Félix

Manual pneumatica ar_comprimido 2
Manual pneumatica ar_comprimido 2Manual pneumatica ar_comprimido 2
Manual pneumatica ar_comprimido 2Javier cofr?


Semelhante a Dispositivos pneumáticos (20)

APOSTILA DE PNEUMÁTICA E ELETROPNEUMÁTICA
APOSTILA DE PNEUMÁTICA E ELETROPNEUMÁTICAAPOSTILA DE PNEUMÁTICA E ELETROPNEUMÁTICA
APOSTILA DE PNEUMÁTICA E ELETROPNEUMÁTICA

Automacao
AutomacaoAutomacao
Automacao

Trabalho
TrabalhoTrabalho
Trabalho

Trabalho
TrabalhoTrabalho
Trabalho

Pneumática dadadadadadadadaddadaddadadadadd
Pneumática dadadadadadadadaddadaddadadadaddPneumática dadadadadadadadaddadaddadadadadd
Pneumática dadadadadadadadaddadaddadadadadd

Apostila pneu-130830055817-phpapp01
Apostila pneu-130830055817-phpapp01Apostila pneu-130830055817-phpapp01
Apostila pneu-130830055817-phpapp01

APOSTILA CALDEIRAS E VASOS DE PRESSÃO.pdf
APOSTILA CALDEIRAS E VASOS DE PRESSÃO.pdfAPOSTILA CALDEIRAS E VASOS DE PRESSÃO.pdf
APOSTILA CALDEIRAS E VASOS DE PRESSÃO.pdf

Apostila de eletropneumáticaesse
Apostila de eletropneumáticaesseApostila de eletropneumáticaesse
Apostila de eletropneumáticaesse

Pneumática - Principios
Pneumática - PrincipiosPneumática - Principios
Pneumática - Principios

Documento aula de manometro.pptx
Documento aula de manometro.pptxDocumento aula de manometro.pptx
Documento aula de manometro.pptx

252930185 dimensionamento-de-um-sistema-pneumatico
252930185 dimensionamento-de-um-sistema-pneumatico252930185 dimensionamento-de-um-sistema-pneumatico
252930185 dimensionamento-de-um-sistema-pneumatico

Aula 1 - Des. Automação mecânica.pptx.pdf
Aula 1 - Des. Automação mecânica.pptx.pdfAula 1 - Des. Automação mecânica.pptx.pdf
Aula 1 - Des. Automação mecânica.pptx.pdf

Apostila de comandos hidráulicos
Apostila de comandos hidráulicosApostila de comandos hidráulicos
Apostila de comandos hidráulicos

Compressores autom rev_2018
Compressores autom rev_2018Compressores autom rev_2018
Compressores autom rev_2018

Compressores de ar
Compressores de arCompressores de ar
Compressores de ar

Prévia - Apostila Eletropneumática - Partners Treinamentos - Resumida
Prévia - Apostila Eletropneumática - Partners Treinamentos - ResumidaPrévia - Apostila Eletropneumática - Partners Treinamentos - Resumida
Prévia - Apostila Eletropneumática - Partners Treinamentos - Resumida

Apostila pneumática shp 2º sem 2013 anhanguera primeiro
Apostila pneumática shp 2º sem 2013    anhanguera primeiroApostila pneumática shp 2º sem 2013    anhanguera primeiro
Apostila pneumática shp 2º sem 2013 anhanguera primeiro

Biblia da instrumentacao
Biblia da instrumentacaoBiblia da instrumentacao
Biblia da instrumentacao

Manualpneumatica arcomprimido
Manualpneumatica arcomprimidoManualpneumatica arcomprimido
Manualpneumatica arcomprimido

Manual pneumatica ar_comprimido 2
Manual pneumatica ar_comprimido 2Manual pneumatica ar_comprimido 2
Manual pneumatica ar_comprimido 2


Último

Apresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMApresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMdiminutcasamentos

PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf
PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdfPROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf
PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdfdanielemarques481

10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptxVagner Soares da Costa

07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptxVagner Soares da Costa

Calculo vetorial - eletromagnetismo, calculo 3
Calculo vetorial - eletromagnetismo, calculo 3Calculo vetorial - eletromagnetismo, calculo 3
Calculo vetorial - eletromagnetismo, calculo 3filiperigueira1

TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxTRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxFlvioDadinhoNNhamizi

Tipos de Cargas - Conhecendo suas Características e Classificações.pdf
Tipos de Cargas - Conhecendo suas Características e Classificações.pdfTipos de Cargas - Conhecendo suas Características e Classificações.pdf
Tipos de Cargas - Conhecendo suas Características e Classificações.pdfMarcos Boaventura


Último (7)

Apresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMApresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPM

PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf
PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdfPROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf
PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf

10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx

07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx

Calculo vetorial - eletromagnetismo, calculo 3
Calculo vetorial - eletromagnetismo, calculo 3Calculo vetorial - eletromagnetismo, calculo 3
Calculo vetorial - eletromagnetismo, calculo 3

TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxTRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx

Tipos de Cargas - Conhecendo suas Características e Classificações.pdf
Tipos de Cargas - Conhecendo suas Características e Classificações.pdfTipos de Cargas - Conhecendo suas Características e Classificações.pdf
Tipos de Cargas - Conhecendo suas Características e Classificações.pdf


Dispositivos pneumáticos

  • 1. Prof. Watson A. de Oliveira
  • 2. Perímetro x Área x Volume  Perímetro se refere ao comprimento linear cuja unidade é o metro (m).  Área é a quantidade de espaço bidimensional. Em quadrados e retângulos, é a multiplicação dos lados. A unidade de área é o metro quadrado (m2).  Volume é a área com uma altura (h). Sua unidade é o metro cúbico (m3).
  • 3. Exercício 1  Calcule o perímetro e a área da figura abaixo:
  • 4. Exercício 2  Calcule o Perímetro da base, a Área da base e o volume dos sólidos abaixo:
  • 5. Exercício 3  Qual é o volume de um tanque quadrado de 1m de largura, 1m de profundidade e 1m de altura?
  • 6. Exercício 4  Calcule o Perímetro da base, a Área da base e o volume do sólido abaixo:
  • 7. Composição do Ar Atmosférico  O ar atmosférico é composto por um conjunto de gases que são: Nitrogênio – 78% Oxigênio – 21% Gases Raros – 1% como (Argônio, Hélio, etc.)
  • 8. Pressão  Pressão é uma grandeza que expressa a relação entre uma determinada força exercida sobre uma área.
  • 9. Pressão - Conceito  Logo pode ser expressa pela fórmula: 𝑝 = 𝐹 𝐴  Onde:  p = Pressão (em Kgf/cm2)  F = Força (em Kgf)  A = Área (em cm2)
  • 10. Exercício 5  Aplica-se uma força de 80 Newtons em uma placa de 1 metro quadrado. Qual é a pressão em N/m2?  A pressão será maior ou menor se a placa tivesse 0,8 de metro quadrado?
  • 11. Exercício 6  Qual a pressão exercida por um tanque de água que pesa 1000 N, sobre a sua base que tem uma área de 2,0 m2?  Se o tanque tivesse 3000N e a base fosse de de 6,0m2, a pressão seria maior ou menor?
  • 12. Exercício 7  A água contida num tanque exerce uma pressão de 40 N/m2 sobre a sua base. Se a base tem uma área de 10 m2, calcule a força exercida pela água sobre a base.
  • 13. Exercício 8  Qual é a pressão (em Kgf/cm2) embaixo de um tanque cujo raio tem 80cm e 1,5m de altura?
  • 14. Unidades de Pressão  kgf/cm² representa o peso normal do ar ao nível do mar por cm², sendo 1 kgf/cm² = 98066,52 Pa.  Bar é um múltiplo da bária, onde 1 bar = 106 bárias.  PSI (pound per square inch), libra por polegada quadrada, é a unidade de pressão no sistema inglês/americano, onde 1 psi = 0,07 bar.
  • 15. Unidades Conversões: 1 kgf/cm2 = 14,22 lbf/pol2 (psi) 1 kgf/cm2 = 0,98 bar 1 bar = 1,0196 Kgf/cm2. 1 bar = 14,503 psi 1 psi = 0,0703Kgf/cm2. 1 psi = 0,0689 bar
  • 16. Exercício 9  Faça a conversão dos valores abaixo 5 Kgf/cm2 = bar. 12 Kgf/cm2 = psi. 20 bar = psi. 30 bar = Kgf/cm2. 355,5 psi = Kgf/cm2. 150 psi = bar
  • 17. Exercício 10  Faça a conversão dos valores abaixo 78 Kgf/cm2 = bar. 35 Kgf/cm2 = psi. 48 bar = psi. 56 bar = Kgf/cm2. 480 psi = Kgf/cm2. 520 psi = bar
  • 18. Exercícios  Calcular a força utilizando uma pressão de 6 bar em uma área 5 cm2.  Calcule a área de um cilindro para uma pressão de 200 psi e uma força de 500 Kgf.  Calcular o diâmetro do cilindro para uma pressão de 6 bar, utilizando uma força de 500 Kgf.
  • 19. Exercícios  Calcular o diâmetro do cilindro para uma pressão de 6 bar, utilizando uma força de 500 Kgf.
  • 20.  Calcular a força de avanço e de retorno para um cilindro de ø 100 mm do êmbolo e ø 20 mm da haste, utilizando uma pressão de 7 bar.
  • 21. Lei de Pascal e o Elevador Hidráulico  Quando uma força é aplicada a uma área, surge uma pressão. Esta pressão é exercida por todos os pontos do sistema.  Êmbolos com diâmetros diferentes são submetidos a uma mesma pressão.
  • 22. Exercício 10  Calcule a pressão de um sistema de dois pistões P1 e P2 onde o raio de P1 é 3 cm e o de P2 é 10 cm. Sobre o pistão 1, coloca-se um peso de 80Kgf. Verifique se P2 será capaz de erguer um veículo de 1000Kg e converta os valores de pressão em Bar e psi.
  • 23. Exercício 11  Qual deve ser o diâmetro do cilindro P2 para erguer o veículo de 1000 kg?
  • 24. Exercício 12  Um bloco de 900 kgf é colocado sobre um elevador hidráulico como mostra a figura abaixo. A razão entre o diâmetro do pistão (P2) que segura a base do elevador e o diâmetro (P1) onde deve-se aplicar a força F é de P2 / P1 = 30. Encontre a força necessária para se levantar o bloco com velocidade constante.
  • 25. Exercício 13  Para suspender um carro de 1500 kg usa-se um macaco hidráulico, que é composto de dois cilindros cheios de óleo, que se comunicam. Os cilindros são dotados de pistões, que podem se mover dentro deles. O pistão maior tem um cilindro com área 50cm2 , e o menor tem área de 2,5cm². Qual deve ser a força aplicada ao pistão menor, para equilibrar o carro?
  • 26. Exercício 14  Para se erguer um carro em um elevador hidráulico, utiliza-se 45 psi de ar comprimido sobre um cilindro hidráulico A1 com 5 cm de raio. Esta pressão é transmitida pelo óleo hidráulico ao cilindro maior A2 com 12 cm de raio. Se o sistema está em equilíbrio, calcule o peso do carro.
  • 27.
  • 28. Pneumática e Automação  Pneumatos (pneumatos): sopro, vento, ar;  Pneumática: Estudo e Aplicação do Ar Comprimido para transmissão e transformação de energia  Uso do ar na indústria: década de 1950  Automatização da Manufatura  Filosofia: Substituir o homem em trabalhos cansativos e repetitivos  Operações: fixação, corte, montagem, abertura e fechamento, manipulação  MOVIMENTO  Outras aplicações: transporte pneumático; ferramentas pneumáticas, etc.
  • 29. O sistema Pneumático Industrial  Um sistema industrial compõe-se de três partes principais:  Produção  Armazenamento  Distribuição
  • 30. Fluidos  Fluidos são substâncias que não têm forma própria, e que, se estiverem em repouso não resistem à tensões de cisalhamento.  Os fluidos também são substâncias com capacidade de escoamento.  Classificação dos Fluidos:  Líquidos  São Incompressíveis  Admitem superfície livre  Não são dilatáveis  Gasosos  São Compressíveis  Não admitem superfície livre  São dilatáveis
  • 31. Unidades e Manômetro  Na indústria as unidades mais utilizadas são:  Kgf/cm2  Bar  Psi ou libras  O instrumento utilizado para medição de pressão é o Manômetro.
  • 32. O compressor de Ar  Um compressor é composto por:  Filtro de Ar na entrada para impedir entrada de partículas (pó).  Cabeçote com pistões e válvulas de entrada e de saída.  Motor elétrico para acionamento dos pistões.  Tanque de ar comprimido para armazenamento.  Pressostato para ligar o motor elétrico quando a pressão do tanque estiver baixa e desligar o motor quando a pressão chegar no valor de trabalho.  Válvula de segurança para o caso do pressostato por algum motivo, não desligar o motor.  Válvula de dreno para drenagem da água acumulada dentro do tanque.  Manômetro do tanque.  Regulador de saída com manômetro.
  • 34. Compressor (componentes) Conjunto do Filtro de Ar – Carcaça e Elemento filtrante Monocilindro Duplo Cilindro
  • 35. Pressostato com válvula de Alívio e válvula de Segurança Válvula de Alívio Pressostato com Válvula de Alívio Ligação e funcionamento da Válvula de Alívio Válvula de Segurança
  • 36. Unidade de Conservação (Lubrifil)  O ar comprimido utilizado em ferramentas e dispositivos pneumáticos deve ser isento de partículas e umidade. E ainda deve conter um pouco de óleo para lubrificação das partes móveis.  Em cada ponto de uso, deve ser colocada uma unidade de conservação ou Lubrifil, que recebe o ar comprimido da linha primária e tem três componentes importantes:  Filtro de partículas e umidade.  Regulador de pressão  Lubrificador
  • 37. Unidade de Conservação (Lubrifil) Filtro com purgador Filtro com purgador Regulador de Pressão com Manômetro Lubrificador Lubrificador
  • 38. Atuadores Pneumáticos  Atuadores pneumáticos lineares:  Cilindros de simples ação com retorno por mola.  Cilindros de dupla ação.  Atuadores pneumáticos rotativos:  Atuador de giro controlado.  Atuador de giro livre ou tipo motor. Simbologia
  • 39. Válvulas Direcionais  Válvulas direcionais são elementos muito importantes porque orientam, com lógica, o caminho do ar comprimido dentro do sistema.  De acordo com a NBR 8897 e DIN ISO 1219, as válvulas direcionais são sempre representadas por um retângulo que é divido em quadrados. Na simbologia, o número de quadrados representa o número de posições que a válvula pode assumir.
  • 40. Válvulas Direcionais – nº de vias  O número de vias de uma válvula se refere a soma de todas as entradas e saídas da mesma. E dois símbolos são utilizados dentro dos quadrados:  Esta seta simboliza a passagem de ar e conta duas vias.  Bloqueio de ar. Conta uma via.  A leitura e desenho de esquemas pneumáticos deve utilizar somente o quadrado do lado direito da válvula.
  • 41. Identificação das Vias  A identificação é feita pelo primeiro número que se refere ao número de vias e o segundo ao número de posições. Exemplo: As válvulas abaixo são 5/2 vias. Cinco vias e duas posições. Exaustão
  • 42. Identificação das vias  Existem duas normas para a identificação das vias. A DIN ISO 5599 que utiliza números e é a utilizada no Brasil e a DIN ISO 1219 que utiliza letras e é utilizada na Europa.
  • 43. Válvulas Direcionais - Funcionamento Válvula em Repouso Válvula Acionada
  • 44. Acionamento de Válvulas  Válvulas direcionais podem ser acionadas de diversas formas. Segue as mais utilizadas.
  • 45. Válvulas de Bloqueio  Estas válvulas bloqueiam o ar comprimido seguindo uma lógica de programação. São dividas em: a) Válvula Alternadora ou Válvula “OU”. b) Válvula de Simultaneidade ou Válvula “E”. c) Válvula de Sentido Único.
  • 46. Válvulas de controle de Fluxo Variável  Válvulas de Controle de Fluxo Variável podem ser de dois tipos:  Unidirecional  Bidirecional
  • 47. Questionário  Quais são as principais unidades de pressão utilizadas na indústria e qual é o instrumento que faz a medição de pressão?  Porque o tanque de ar comprimido se enche de água e por qual dispositivo se retira esta água?  Qual a diferença entre pressostato e sensor de pressão?  Qual é a função do pressostato no compressor?  Se o pressostato não desligar o motor do compressor o que acontece? Qual é o mecanismo de proteção?  Quando o ar é comprimido, a temperatura aumenta ou diminui?  Qual é o gás mais abundante na atmosfera?
  • 48. Questionário  Qual válvula deve-se utilizar quando se deseja que o avanço de um cilindro pneumático seja lento e o seu retorno seja rápido?  Quais são as funções de uma unidade de conservação?  Qual é a condição necessária para que uma pressão se forme na saída de uma bomba hidráulica?  Quais são as principais partes de um sistema pneumático industrial?  Quantos quilos e quantos litros de água limpa tem 1m3?

Notas do Editor

  1. Atmosfera (atm) é a pressão correspondente a 0,760m (760mm) de Mercúrio (Hg), com densidade de 13,5951 g/cm³ a uma aceleração gravitacional de 9,80665 m/s². Bária é a unidade de pressão no Sistema CGS de unidades e vale uma dyn/cm². mmHg, também chamada de Torricelli, é uma unidade de pressão antiga inventada com o surgimento do barômetro, onde 1 mmHg = 133,332 Pa. mH2O é uma unidade relativa a pressão necessária para elevar em um metro o nível de uma coluna de água em um barômetro, sendo 1 mH2O = 9806,65 Pa.
  2. Ainda sobre o pressostato, existe um detalhe sobre seu funcionamento. Alguns pressostatos são vendidos com uma pequena válvula lateral chamada “Válvula de Alívio”, outros modelos vem sem esta válvula. Por quê se chama Válvula de Alívio? Porque no final da operação de enchimento do cilindro, no momento em que o pressostato desliga o motorzinho de geladeira, esta válvula de alívio se abre, liberando o ar existente no interior do cano de cobre que vem do motorzinho e entra na válvula unidirecional (ou de retenção), ALIVIANDO, a força que o motorzinho terá pra dar a primeira bombeada de ar numa próxima ativação do motorzinho pelo pressostato. Este procedimento é automático: No instante em que os contatos do pressostato desligam o motor, a válvula de alívio é aberta, deixando escapar o ar (no circuito entre o motorzinho e a válvula unidirecional) que “atrapalharia” o motor no seu próximo bombeamento de ar.
