Máquina a Vapor James Watt
asceu
em 19 de janeiro de 1736 em
Greenock, Escócia, e morreu
Dia 25 de agosto de 1819 em
Heathfield Hall, Inglaterra.

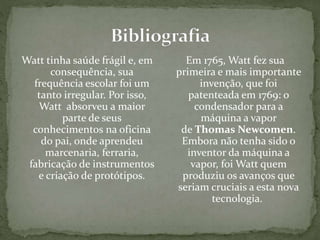

Watt tinha saúde frágil e, em
consequência, sua
frequência escolar foi um
tanto irregular. Por isso,
Watt absorveu a maior
parte de seus
conhecimentos na oficina
do pai, onde aprendeu
marcenaria, ferraria,
fabricação de instrumentos
e criação de protótipos.
Em 1765, Watt fez sua
primeira e mais importante
invenção, que foi
patenteada em 1769: o
condensador para a
máquina a vapor
de Thomas Newcomen.
Embora não tenha sido o
inventor da máquina a
vapor, foi Watt quem
produziu os avanços que
seriam cruciais a esta nova
tecnologia.

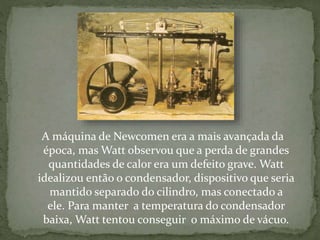

A máquina de Newcomen era a mais avançada da
época, mas Watt observou que a perda de grandes
quantidades de calor era um defeito grave. Watt
idealizou então o condensador, dispositivo que seria
mantido separado do cilindro, mas conectado a
ele. Para manter a temperatura do condensador
baixa, Watt tentou conseguir o máximo de vácuo.

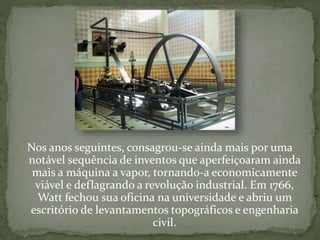

Nos anos seguintes, consagrou-se ainda mais por uma
notável sequência de inventos que aperfeiçoaram ainda
mais a máquina a vapor, tornando-a economicamente
viável e deflagrando a revolução industrial. Em 1766,
Watt fechou sua oficina na universidade e abriu um
escritório de levantamentos topográficos e engenharia
civil.
O motor de Watt usava 75% menos
carvão que o motor original de
Newcomen. Nas máquinas de
Newcomen e de Watt a
condensação do vapor é que mais
contribui para a diferença de
pressão , sendo usadas a pressão
atmosférica ou a baixa pressão do
vapor para empurrar o pistão
respectivamente. Watt escreveu
também um artigo para a Royal
Society de Londres, em 1783,
sugerindo que a água seria uma
combinação de dois gases, ideia
que viria a ser confirmada
por Antonie Lavoisier.

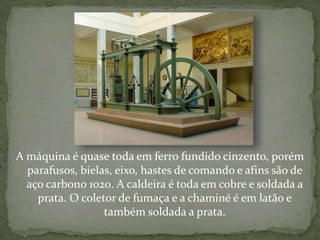

A máquina é quase toda em ferro fundido cinzento, porém
parafusos, bielas, eixo, hastes de comando e afins são de
aço carbono 1020. A caldeira é toda em cobre e soldada a
prata. O coletor de fumaça e a chaminé é em latão e
também soldada a prata.

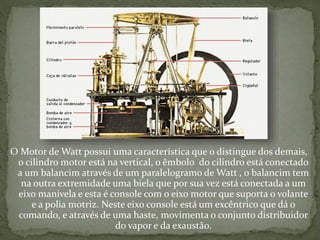

O Motor de Watt possui uma característica que o distingue dos demais,
o cilindro motor está na vertical, o êmbolo do cilindro está conectado
a um balancim através de um paralelogramo de Watt , o balancim tem
na outra extremidade uma biela que por sua vez está conectada a um
eixo manivela e esta é console com o eixo motor que suporta o volante
e a polia motriz. Neste eixo console está um excêntrico que dá o
comando, e através de uma haste, movimenta o conjunto distribuidor
do vapor e da exaustão.

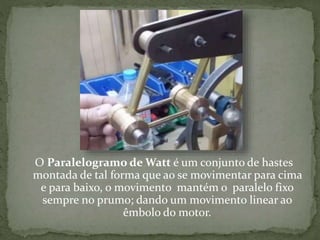

O Paralelogramo de Watt é um conjunto de hastes
montada de tal forma que ao se movimentar para cima
e para baixo, o movimento mantém o paralelo fixo
sempre no prumo; dando um movimento linear ao
êmbolo do motor.

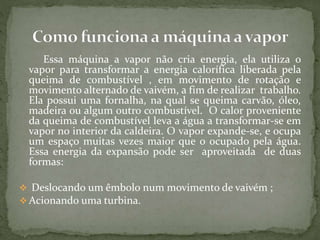

Essa máquina a vapor não cria energia, ela utiliza o
vapor para transformar a energia calorífica liberada pela
queima de combustível , em movimento de rotação e
movimento alternado de vaivém, a fim de realizar trabalho.
Ela possui uma fornalha, na qual se queima carvão, óleo,
madeira ou algum outro combustível. O calor proveniente
da queima de combustível leva a água a transformar-se em
vapor no interior da caldeira. O vapor expande-se, e ocupa
um espaço muitas vezes maior que o ocupado pela água.
Essa energia da expansão pode ser aproveitada de duas
formas:
 Deslocando um êmbolo num movimento de vaivém ;
 Acionando uma turbina.

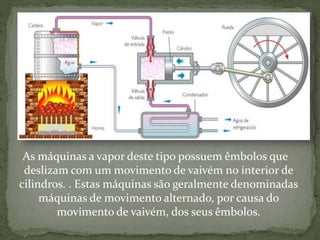

As máquinas a vapor deste tipo possuem êmbolos que
deslizam com um movimento de vaivém no interior de
cilindros. . Estas máquinas são geralmente denominadas
máquinas de movimento alternado, por causa do
movimento de vaivém, dos seus êmbolos.
