1. Dispositivo Protetor de Surto – DPS
Proteção Contra Raios uma tecnologia para
proteger pessoas e equipamentos.
Alisson Bolanho Santos
Engenheiro de Controle e Automação
Parceria:
BDS Aut Montagem, Comércio e Importação de
Materiais Elétricos Ltda - ME

2. Lembrando que hoje não existe nada
com 100% de eficiência contra raios.
Essa apresentação esta melhor detalhada para DPS classe II
(zona urbana com distância > 50 metros de um para-raio)

3. Como o Raio Indireto entra em uma edificação?
• Os campos eletromagnéticos criados pela corrente de um raio, gera
um acoplamento indutivo e capacitivo criando uma sobretensão
que se propaga pelo ar e atinge a rede elétrica.

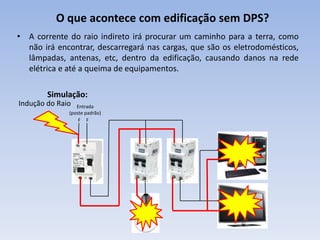

4. O que acontece com edificação sem DPS?
• A corrente do raio indireto irá procurar um caminho para a terra, como
não irá encontrar, descarregará nas cargas, que são os eletrodomésticos,
lâmpadas, antenas, etc, dentro da edificação, causando danos na rede
elétrica e até a queima de equipamentos.
Simulação:
Indução do Raio
Entrada
(poste padrão)
F F

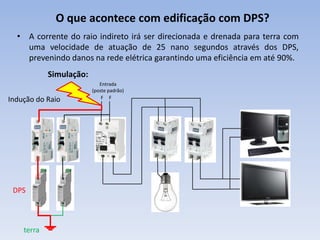

5. O que acontece com edificação com DPS?
• A corrente do raio indireto irá ser direcionada e drenada para terra com
uma velocidade de atuação de 25 nano segundos através dos DPS,
prevenindo danos na rede elétrica garantindo uma eficiência em até 90%.
Simulação:
Indução do Raio
DPS
terra
Entrada
(poste padrão)
F F

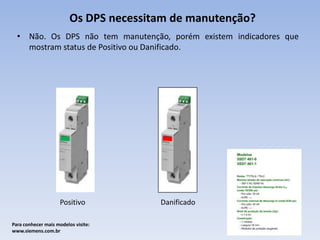

6. Os DPS necessitam de manutenção?
• Não. Os DPS não tem manutenção, porém existem indicadores que
mostram status de Positivo ou Danificado.
Positivo
Para conhecer mais modelos visite:
www.siemens.com.br
Danificado

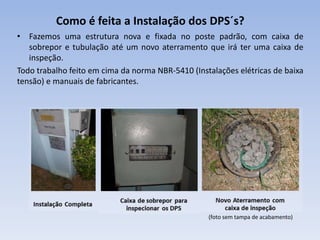

7. Como é feita a Instalação dos DPS´s?
• Fazemos uma estrutura nova e fixada no poste padrão, com caixa de
sobrepor e tubulação até um novo aterramento que irá ter uma caixa de
inspeção.
Todo trabalho feito em cima da norma NBR-5410 (Instalações elétricas de baixa
tensão) e manuais de fabricantes.
(foto sem tampa de acabamento)
