Calculos instalacoes eletricas

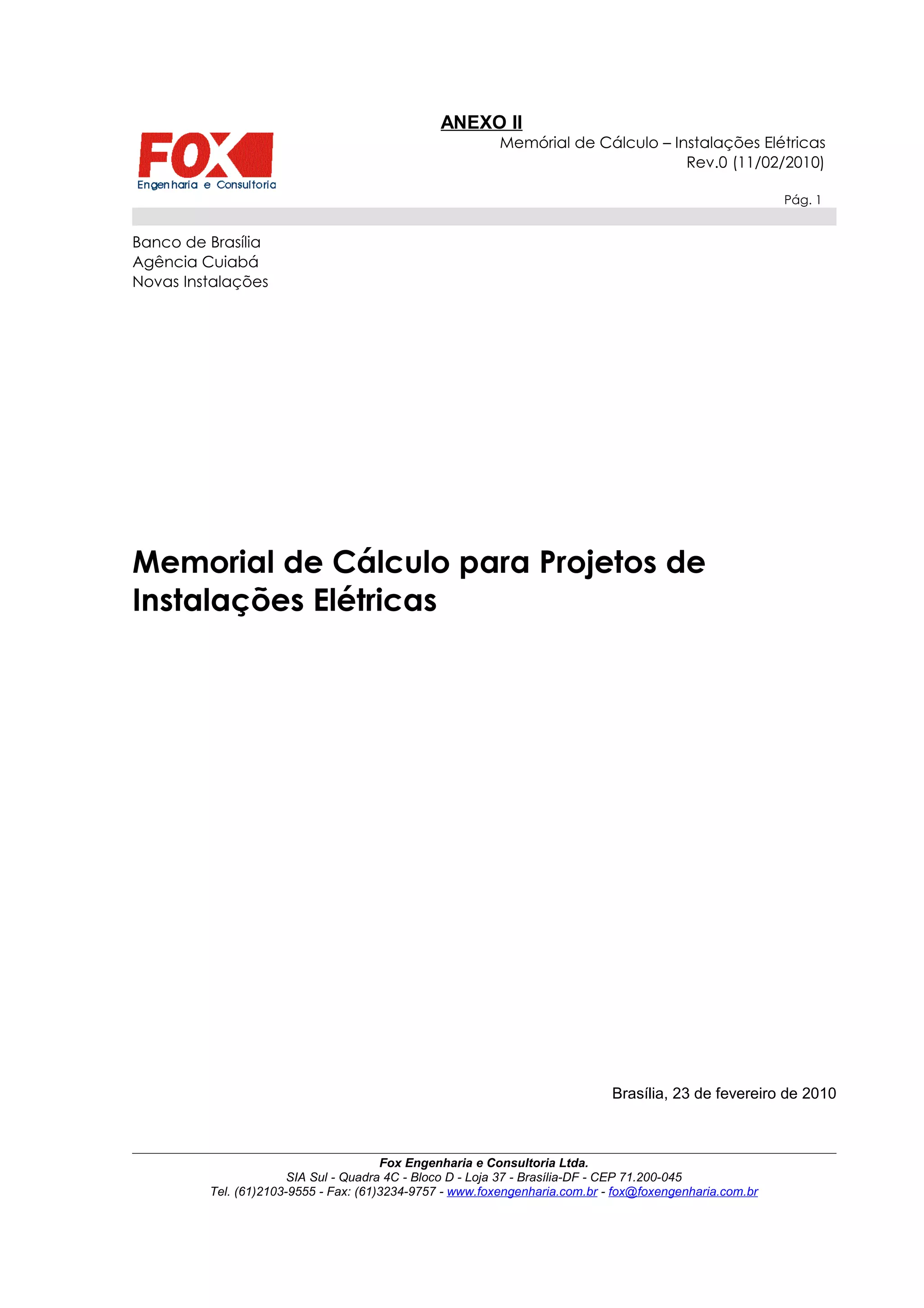

ANEXO II
Memórial de Cálculo – Instalações Elétricas
Rev.0 (11/02/2010)
Pág. 1
Banco de Brasília
Agência Cuiabá
Novas Instalações
Memorial de Cálculo para Projetos de
Instalações Elétricas
Brasília, 23 de fevereiro de 2010
Fox Engenharia e Consultoria Ltda.
SIA Sul - Quadra 4C - Bloco D - Loja 37 - Brasília-DF - CEP 71.200-045
Tel. (61)2103-9555 - Fax: (61)3234-9757 - www.foxengenharia.com.br - fox@foxengenharia.com.br

ANEXO II
Memórial de Cálculo – Instalações Elétricas
Rev.0 (11/02/2010)
Pág. 2
Índice
1. Premissas e Parâmetros de Projeto...................................................................................................3
2. Alimentação Elétrica...........................................................................................................................3
3. Esquema de Aterramento ..................................................................................................................3
4. Queda de Tensão...............................................................................................................................3
5. Temperatura Ambiente.......................................................................................................................4
6. Divisão das Instalações......................................................................................................................4
7. Composição e Tabela de Cargas.......................................................................................................4
7.1 Pontos de Tomada:...................................................................................................................4
7.1.1 Rede comum.....................................................................................................................4
7.1.2 Rede No Break..................................................................................................................4
7.2 Equipamentos de iluminação.....................................................................................................5
7.2.1 Luminária de sobrepor com aletas..........................................................................................5
7.2.2 Luminária de sobrepor com aletas..........................................................................................5
7.2.3 Luminária de sobrepor em parede..........................................................................................5
7.3 Potência dos Equipamentos de Utilização.......................................................................6
7.3.1 Tabela de Carga Nominal de Equipamentos Elétricos.............................................6
7.3.1.1 Fatores de Projeto......................................................................................................7
8. Influências Externas...........................................................................................................................7
8.1 Meio Ambiente...........................................................................................................................7
8.2 Utilização...................................................................................................................................9
8.3 Construção das edificações.......................................................................................................9

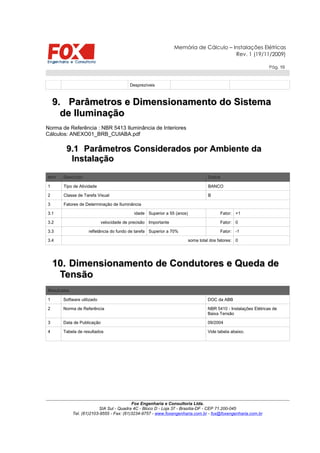

9. Parâmetros e Dimensionamento do Sistema de Iluminação............................................................10
9.1 Parâmetros Considerados por Ambiente da Instalação...........................................................10
10. Dimensionamento de Condutores e Queda de Tensão..................................................................10
11. Normas de Referência:..................................................................................................................11

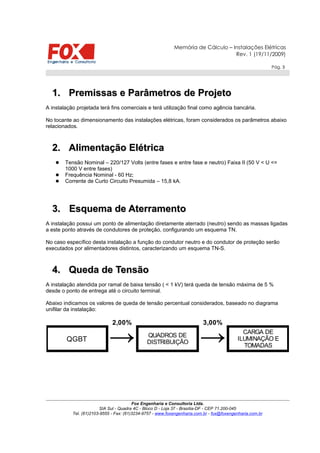

Memória de Cálculo – Instalações Elétricas
Rev. 1 (19/11/2009)
Pág. 3
1.1. Premissas e Parâmetros de ProjetoPremissas e Parâmetros de Projeto
A instalação projetada terá fins comerciais e terá utilização final como agência bancária.
No tocante ao dimensionamento das instalações elétricas, foram considerados os parâmetros abaixo
relacionados.
2.2. Alimentação ElétricaAlimentação Elétrica
 Tensão Nominal – 220/127 Volts (entre fases e entre fase e neutro) Faixa II (50 V < U <=
1000 V entre fases)
 Frequência Nominal - 60 Hz;
 Corrente de Curto Circuito Presumida – 15,8 kA.
3.3. Esquema de AterramentoEsquema de Aterramento
A instalação possui um ponto de alimentação diretamente aterrado (neutro) sendo as massas ligadas
a este ponto através de condutores de proteção, configurando um esquema TN.
No caso específico desta instalação a função do condutor neutro e do condutor de proteção serão
executados por alimentadores distintos, caracterizando um esquema TN-S.
4.4. Queda de TensãoQueda de Tensão
A instalação atendida por ramal de baixa tensão ( < 1 kV) terá queda de tensão máxima de 5 %
desde o ponto de entrega até o circuito terminal.
Abaixo indicamos os valores de queda de tensão percentual considerados, baseado no diagrama
unifilar da instalação:
2,00% 3,00%
QGBT → →QUADROS DE
DISTRIBUIÇÃO
CARGA DE
ILUMINAÇÃO E
TOMADAS

Rev. 1 (19/11/2009)
Pág. 4

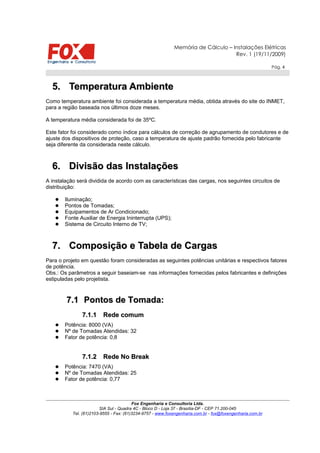

5.5. Temperatura AmbienteTemperatura Ambiente
Como temperatura ambiente foi considerada a temperatura média, obtida através do site do INMET,
para a região baseada nos últimos doze meses.
A temperatura média considerada foi de 35ºC.
Este fator foi considerado como índice para cálculos de correção de agrupamento de condutores e de
ajuste dos dispositivos de proteção, caso a temperatura de ajuste padrão fornecida pelo fabricante
seja diferente da considerada neste cálculo.
6.6. Divisão das InstalaçõesDivisão das Instalações
A instalação será dividida de acordo com as características das cargas, nos seguintes circuitos de
distribuição:
 Iluminação;
 Pontos de Tomadas;
 Equipamentos de Ar Condicionado;
 Fonte Auxiliar de Energia Ininterrupta (UPS);
 Sistema de Circuito Interno de TV;
7.7. Composição e Tabela de CargasComposição e Tabela de Cargas
Para o projeto em questão foram consideradas as seguintes potências unitárias e respectivos fatores
de potência.
Obs.: Os parâmetros a seguir baseiam-se nas informações fornecidas pelos fabricantes e definições
estipuladas pelo projetista.
7.17.1 Pontos de Tomada:Pontos de Tomada:
7.1.17.1.1 Rede comumRede comum
 Potência: 8000 (VA)
 Nº de Tomadas Atendidas: 32
 Fator de potência: 0,8
7.1.27.1.2 Rede No BreakRede No Break
 Potência: 7470 (VA)
 Nº de Tomadas Atendidas: 25
 Fator de potência: 0,77

Rev. 1 (19/11/2009)
Pág. 5

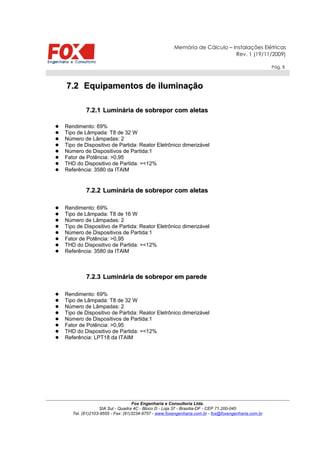

7.27.2 Equipamentos de iluminaçãoEquipamentos de iluminação
7.2.17.2.1 Luminária de sobreporLuminária de sobrepor com aletascom aletas
 Rendimento: 69%
 Tipo de Lâmpada: T8 de 32 W
 Número de Lâmpadas: 2
 Tipo de Dispositivo de Partida: Reator Eletrônico dimerizável
 Número de Dispositivos de Partida:1
 Fator de Potência: >0,95
 THD do Dispositivo de Partida: =<12%
 Referência: 3580 da ITAIM
7.2.27.2.2 Luminária de sobrepor com aletasLuminária de sobrepor com aletas
 Rendimento: 69%
 Referência: 3580 da ITAIM
7.2.37.2.3 Luminária de sobrepor em paredeLuminária de sobrepor em parede
 Rendimento: 69%
 Referência: LPT18 da ITAIM

Rev. 1 (19/11/2009)
Pág. 6

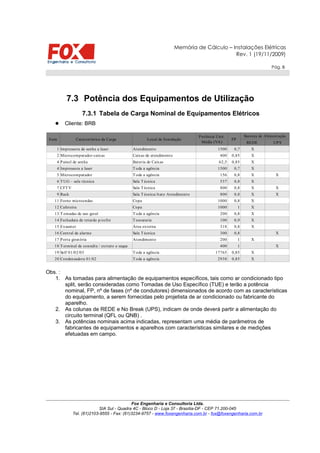

7.3 Potência dos Equipamentos de Utilização
7.3.1 Tabela de Carga Nominal de Equipamentos Elétricos
 Cliente: BRB
Obs. :
1. As tomadas para alimentação de equipamentos específicos, tais como ar condicionado tipo
split, serão consideradas como Tomadas de Uso Específico (TUE) e terão a potência
nominal, FP, nº de fases (nº de condutores) dimensionados de acordo com as características
do equipamento, a serem fornecidas pelo projetista de ar condicionado ou fabricante do
aparelho.
2. As colunas de REDE e No Break (UPS), indicam de onde deverá partir a alimentação do
circuito terminal (QFL ou QNB) .
3. As potências nominais acima indicadas, representam uma média de parâmetros de
fabricantes de equipamentos e aparelhos com características similares e de medições
efetuadas em campo.
Item Característica da Carga Local de Instalação FP
Sistema de Alimentação
REDE UPS
1 Impressora de senha a laser Atendimento 1500 0,7 X
2 Microcomputador-caixas Caixas de atendimento 400 0,85 X
4 Painel de senha Bateria de Caixas 62,5 0,85 X
4 Impressora a laser Toda a agência 1500 0,7 X
5 Microcomputador Toda a agência 156 0,8 X X
6 TUG – sala técnica Sala T écnica 537 0,8 X
7 CFTV Sala T écnica 800 0,8 X X
9 Rack Sala T écnica/Auto Atendimento 800 0,8 X X
11 Forno microondas Copa 1000 0,8 X
12 Cafeteira Copa 1000 1 X
13 Tomadas de uso geral Toda a agência 200 0,8 X
14 Fechadura de retardo p/cofre Tesouraria 100 0,9 X
15 Exaustor Área externa 318 0,8 X
16 Central de alarme Sala T écnica 300 0,8 X
17 Porta giratória Atendimento 200 1 X
18 Terminal de consulta / extrato e saque 400 1 X
19 Self 01/02/03 Toda a agência 17765 0,85 X
20 Condensadora 01/02 Toda a agência 2938 0,85 X
Potência Unit.
Média (VA)

Rev. 1 (19/11/2009)
Pág. 7

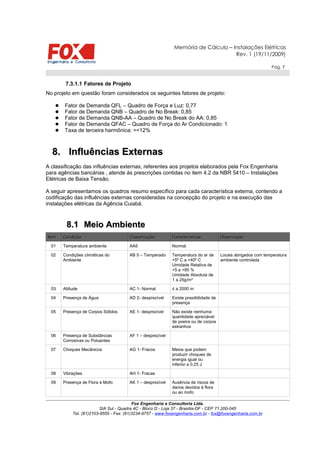

7.3.1.1 Fatores de Projeto
No projeto em questão foram considerados os seguintes fatores de projeto:
 Fator de Demanda QFL – Quadro de Força e Luz: 0,77
 Fator de Demanda QNB – Quadro de No Break: 0,85
 Fator de Demanda QNB-AA – Quadro de No Break do AA: 0,85
 Fator de Demanda QFAC – Quadro de Força do Ar Condicionado: 1
 Taxa de terceira harmônica: =<12%
8.8. Influências ExternasInfluências Externas
A classificação das influências externas, referentes aos projetos elaborados pela Fox Engenharia
para agências bancárias , atende às prescrições contidas no item 4.2 da NBR 5410 – Instalações
Elétricas de Baixa Tensão.
A seguir apresentamos os quadros resumo específico para cada característica externa, contendo a
codificação das influências externas consideradas na concepção do projeto e na execução das
instalações elétricas da Agência Cuiabá.
8.18.1 Meio AmbienteMeio Ambiente
ItemItem CondiçãoCondição ClassificaçãoClassificação CaracterísticasCaracterísticas ObservaçãoObservação
01 Temperatura ambiente AA5 Normal
02 Condições climáticas do
Ambiente
AB 5 – Temperado Temperatura do ar de
+5º C a +40º C
Umidade Relativa de
+5 a +85 %
Umidade Absoluta de
1 a 25g/m³
Locais abrigados com temperatura
ambiente controlada
03 Altitude AC 1- Normal ≤ a 2000 m
04 Presença de Água AD 2- desprezível Existe possibilidade de
presença
05 Presença de Corpos Sólidos AE 1- desprezível Não existe nenhuma
quantidade apreciável
de poeira ou de corpos
estranhos
06 Presença de Substâncias
Corrosivas ou Poluentes
AF 1 – desprezível
07 Choques Mecânicos AG 1- Fracos Meios que podem
produzir choques de
energia igual ou
inferior a 0,25 J
08 Vibrações AH 1- Fracas
09 Presença de Flora e Mofo AK 1 – desprezível Ausência de riscos de
danos devidos à flora
ou ao mofo

Rev. 1 (19/11/2009)

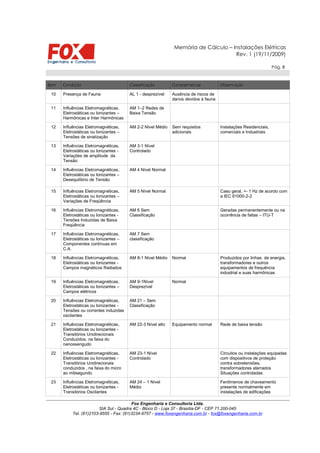

Pág. 8
10 Presença de Fauna AL 1 - desprezível Ausência de riscos de
danos devidos à fauna
11 Influências Eletromagnéticas,
Eletrostáticas ou Ionizantes –
Harmônicas e Inter Harmônicas
AM 1–2 Redes de
Baixa Tensão
Tensões de sinalização
AM 2-2 Nível Médio Sem requisitos
adicionais
Instalações Residenciais,
comerciais e Industriais
Eletrostáticas ou Ionizantes -
Variações de amplitude da
Tensão
AM 3-1 Nível
Controlado
Desequilíbrio de Tensão
AM 4 Nível Normal
Variações de Freqüência
AM 5 Nível Normal Caso geral, +- 1 Hz de acordo com
a IEC 61000-2-2
Tensões Induzidas de Baixa
Freqüência
AM 6 Sem
Classificação
Geradas permanentemente ou na
ocorrência de faltas – ITU-T
Componentes contínuas em
C.A.
AM 7 Sem
classificação
Campos magnéticos Radiados
AM 8-1 Nível Médio Normal Produzidos por linhas de energia,
transformadores e outros
equipamentos de frequência
industrial e suas harmônicas
Campos elétricos
AM 9-1Nível
Desprezível
Normal
Tensões ou correntes induzidas
oscilantes
AM 21 – Sem
Classificação
Transitórios Unidirecionais
Conduzidos, na faixa do
nanossengudo
AM 22-3 Nível alto Equipamento normal Rede de baixa tensão
Transitórios Unidirecionais
conduzidos , na faixa do micro
ao milisegundo
AM 23-1 Nível
Controlado
Circuitos ou instalações equipadas
com dispositivos de proteção
contra sobretensões,
transformadores aterrados
Situações controladas
Transitórios Oscilantes
AM 24 – 1 Nível
Médio
Fenômenos de chaveamento
presente normalmente em
instalações de edificações

Rev. 1 (19/11/2009)

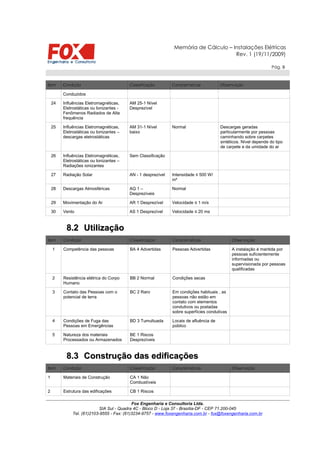

Pág. 9
Conduzidos
Fenômenos Radiados de Alta
frequência
AM 25-1 Nível
Desprezível
descargas eletrostáticas
AM 31-1 Nível
baixo
Normal Descargas geradas
particularmente por pessoas
caminhando sobre carpetes
sintéticos. Nível depende do tipo
de carpete e da umidade do ar
Radiações ionizantes
Sem Classificação
27 Radiação Solar AN - 1 desprezível Intensidade ≤ 500 W/
m²
28 Descargas Atmosféricas AQ 1 –
Desprezíveis
Normal
29 Movimentação do Ar AR 1 Desprezível Velocidade ≤ 1 m/s
30 Vento AS 1 Desprezível Velocidade ≤ 20 ms
8.28.2 UtilizaçãoUtilização
1 Competência das pessoas BA 4 Advertidas Pessoas Advertidas A instalação é mantida por
pessoas suficientemente
informadas ou
supervisionada por pessoas
qualificadas
2 Resistência elétrica do Corpo
Humano
BB 2 Normal Condições secas
3 Contato das Pessoas com o
potencial de terra
BC 2 Raro Em condições habituais , as
pessoas não estão em
contato com elementos
condutivos ou postadas
sobre superfícies condutivas
4 Condições de Fuga das
Pessoas em Emergências
BD 3 Tumultuada Locais de afluência de
público
5 Natureza dos materiais
Processados ou Armazenados
BE 1 Riscos
Desprezíveis
8.38.3 Construção das edificaçõesConstrução das edificações
1 Materiais de Construção CA 1 Não
Combustíveis
2 Estrutura das edificações CB 1 Riscos

Rev. 1 (19/11/2009)
Pág. 10
Desprezíveis
9.9. Parâmetros e Dimensionamento do SistemaParâmetros e Dimensionamento do Sistema
de Iluminaçãode Iluminação
Norma de Referência : NBR 5413 Iluminância de Interiores
Cálculos: ANEXO01_BRB_CUIABA.pdf
9.19.1 Parâmetros Considerados por Ambiente daParâmetros Considerados por Ambiente da
InstalaçãoInstalação
ItemItem DescriçãoDescrição DadosDados
1 Tipo de Atividade BANCO
2 Classe de Tarefa Visual B
3 Fatores de Determinação de Iluminância
3.1 idade Superior a 55 (anos) Fator: +1
3.2 velocidade de precisão Importante Fator: 0
3.3 refletância do fundo de tarefa Superior a 70% Fator: -1
3.4 soma total dos fatores: 0
10.10. Dimensionamento de Condutores e Queda deDimensionamento de Condutores e Queda de
TensãoTensão
ResultadosResultados
1 Software utilizado DOC da ABB
2 Norma de Referência NBR 5410 - Instalações Elétricas de
Baixa Tensão
3 Data de Publicação 09/2004
4 Tabela de resultados Vide tabela abaixo.

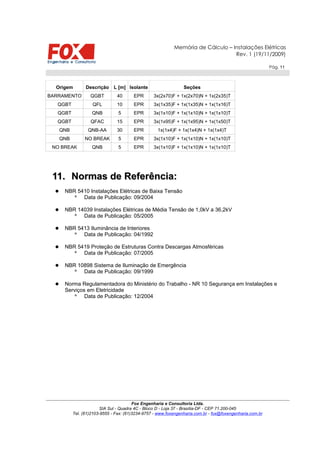

Rev. 1 (19/11/2009)
Pág. 11
Origem Descrição L [m] Isolante Seções
BARRAMENTO QGBT 40 EPR 3x(2x70)F + 1x(2x70)N + 1x(2x35)T
QGBT QFL 10 EPR 3x(1x35)F + 1x(1x35)N + 1x(1x16)T
QGBT QNB 5 EPR 3x(1x10)F + 1x(1x10)N + 1x(1x10)T
QGBT QFAC 15 EPR 3x(1x95)F + 1x(1x95)N + 1x(1x50)T
QNB QNB-AA 30 EPR 1x(1x4)F + 1x(1x4)N + 1x(1x4)T
QNB NO BREAK 5 EPR 3x(1x10)F + 1x(1x10)N + 1x(1x10)T
NO BREAK QNB 5 EPR 3x(1x10)F + 1x(1x10)N + 1x(1x10)T
11.11. Normas de Referência:Normas de Referência:
 NBR 5410 Instalações Elétricas de Baixa Tensão
° Data de Publicação: 09/2004
 NBR 14039 Instalações Elétricas de Média Tensão de 1,0kV a 36,2kV
 NBR 5413 Iluminância de Interiores
 NBR 5419 Proteção de Estruturas Contra Descargas Atmosféricas
 NBR 10898 Sistema de Iluminação de Emergência
 Norma Regulamentadora do Ministério do Trabalho - NR 10 Segurança em Instalações e
Serviços em Eletricidade

Calculos instalacoes eletricas

Mais conteúdo relacionado

Semelhante a Calculos instalacoes eletricas

Calculos instalacoes eletricas
