O documento discute dispositivos de proteção elétrica, especificamente disjuntores e interruptores diferenciais residuais (IDRs). Disjuntores são dispositivos que interrompem correntes em condições normais e anormais, enquanto IDRs detectam falhas de isolamento e correntes de fuga. Além disso, são abordadas as classificações dos disjuntores conforme normas e princípios de funcionamento.

1. Dispositivos de Proteção Elétrica
GRUPO:
Eduardo da Silva Santos
Fabricio Melo Ramos
Igor Silva da Cruz
Luan Gama da Costa
Marcelo Diaz Nascimento
Mauricio de Souza Junior
Uelisson Rocha dos Santos
Wesley Messias dos Reis Matos

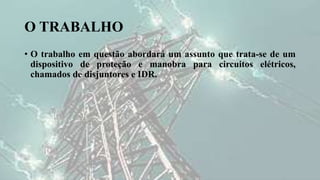

2. O TRABALHO
• O trabalho em questão abordará um assunto que trata-se de um
dispositivo de proteção e manobra para circuitos elétricos,
chamados de disjuntores e IDR.

4. DISJUNTOR:

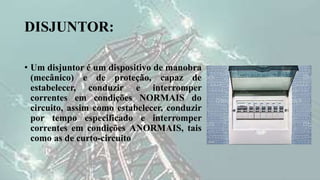

• Um disjuntor é um dispositivo de manobra
(mecânico) e de proteção, capaz de
estabelecer, conduzir e interromper
correntes em condições NORMAIS do
circuito, assim como estabelecer, conduzir
por tempo especificado e interromper
correntes em condições ANORMAIS, tais
como as de curto-circuito

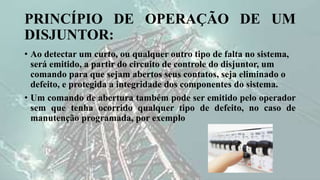

5. PRINCÍPIO DE OPERAÇÃO DE UM
DISJUNTOR:
• Ao detectar um curto, ou qualquer outro tipo de falta no sistema,
será emitido, a partir do circuito de controle do disjuntor, um
comando para que sejam abertos seus contatos, seja eliminado o
defeito, e protegida a integridade dos componentes do sistema.
• Um comando de abertura também pode ser emitido pelo operador
sem que tenha ocorrido qualquer tipo de defeito, no caso de
manutenção programada, por exemplo

6. PRINCIPAIS COMPONENTES:

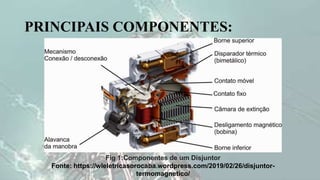

Fig 1:Componentes de um Disjuntor
Fonte: https://wleletricasorocaba.wordpress.com/2019/02/26/disjuntor-
termomagnetico/

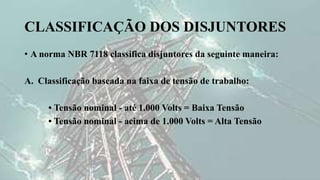

7. CLASSIFICAÇÃO DOS DISJUNTORES
• A norma NBR 7118 classifica disjuntores da seguinte maneira:
A. Classificação baseada na faixa de tensão de trabalho:
• Tensão nominal - até 1.000 Volts = Baixa Tensão
• Tensão nominal - acima de 1.000 Volts = Alta Tensão

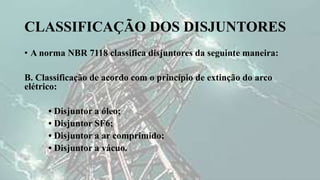

8. CLASSIFICAÇÃO DOS DISJUNTORES
• A norma NBR 7118 classifica disjuntores da seguinte maneira:
B. Classificação de acordo com o princípio de extinção do arco
elétrico:
• Disjuntor a óleo;
• Disjuntor SF6;
• Disjuntor a ar comprimido;
• Disjuntor a vácuo.

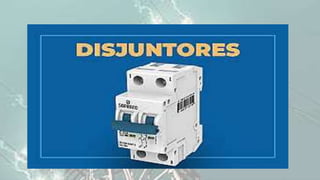

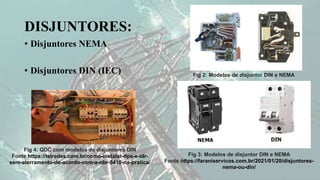

9. DISJUNTORES:
• Disjuntores NEMA
• Disjuntores DIN (IEC) Fig 2: Modelos de disjuntor DIN e NEMA
Fig 3: Modelos de disjuntor DIN e NEMA
Fonte https://faraniservicos.com.br/2021/01/20/disjuntores-
nema-ou-din/
Fig 4: QDC com modelos de disjuntores DIN
Fonte https://telredes.com.br/como-instalar-dps-e-idr-
sem-aterramento-de-acordo-com-a-nbr-5410-na-pratica/

10. INTERRUPTOR DIFERENCIAL RESIDUAL (IDR)

11. INTERRUPTOR DIFERENCIAL
RESIDUAL (IDR)

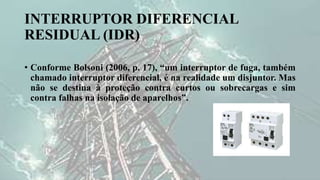

• Conforme Bolsoni (2006, p. 17), “um interruptor de fuga, também
chamado interruptor diferencial, é na realidade um disjuntor. Mas
não se destina à proteção contra curtos ou sobrecargas e sim
contra falhas na isolação de aparelhos”.

12. INTERRUPTOR DIFERENCIAL
RESIDUAL (IDR)
• Um interruptor diferencial residual tem a
capacidade de detectar fugas de
correntes(também chamadas de faltas), ou
seja, diferenças entre a corrente que entra e
a corrente que sai do dispositivo.
• Essa diferença significa que uma parte da
corrente que deveria circular pelo circuito
foi desviada de suatrajetória e voltou para
o dispositivo com essa parte faltando. Isso
pode ocorrer devido a um choque elétrico
oufalhas de isolação.

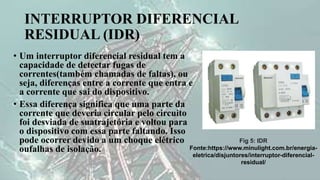

Fig 5: IDR
Fonte:https://www.minulight.com.br/energia-
eletrica/disjuntores/interruptor-diferencial-
residual/

13. PRINCÍPIO DE FUNCIONAMENTO
• O interruptor DR mede a soma das correntes que percorrem os condutores
de um circuito.
• Se o circuito elétrico estiver funcionando sem problemas, a soma das
correntes nos seus condutores é praticamente nula.
• Ocorrendo falha de isolamento em um equipamento alimentado por esse
circuito, surgirá uma corrente de falta à terra.
• Quando isto ocorre, a soma das correntes nos condutores monitorados pelo
DR não é mais nula e o dispositivo detecta justamente essa diferença de
corrente.
• Da mesma forma, se alguma pessoa vier a tocar uma parte viva do circuito
protegido, a corrente irá circular pelo corpo da pessoa, provocando
igualmente um desequilíbrio na soma das correntes.
• Este desequilíbrio foi também detectado pelo DR tal como se fosse uma
corrente de falta à terra.

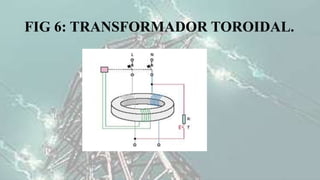

14. FIG 6: TRANSFORMADOR TOROIDAL.

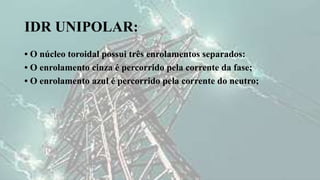

15. IDR UNIPOLAR:
• O núcleo toroidal possui três enrolamentos separados:
• O enrolamento cinza é percorrido pela corrente da fase;
• O enrolamento azul é percorrido pela corrente do neutro;

16. COMPONENTES DE UM INTERRUPTOR
DE FUGA

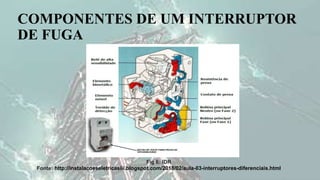

Fig 6: IDR
Fonte: http://instalacoeseletricasiii.blogspot.com/2018/02/aula-03-interruptores-diferenciais.html

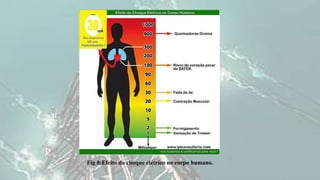

17. Fig 8:Efeito do choque elétrico no corpo humano.

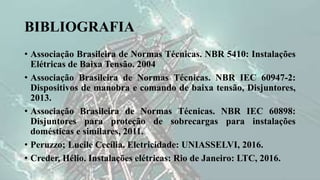

18. BIBLIOGRAFIA
