TABELA DE CAPACIDADES DE INTERRUPÇÃO
110/127V
220/230V
220/230V
380/400V
CORRENTE
NOMINAL (A)
Nº DE
POLOS
TENSÃO
NOMINAL Ue
CAPACIDADE DE INTERUPÇÃO
ABNT NBR
NM 60898
ABNT NBR
IEC 60947-2
6 A 125 1P
1P 3 5
3 5
3 5
3 5
2P - 3P
2P - 3P
ABNT NBR IEC 60947-2: Destina-se aos disjuntores direcionados a projetos de instalações elétricas
que sejam executados, instalados e manipulados somente por profissionais qualificados em
eletricidade,taiscomonasinstalaçõesindustriais.
ABNT NBR NM 60898: Norma destinada aos disjuntores para uso em projetos de instalações
elétricas residenciais e comerciais, podendo ser manuseados de forma segura por pessoas sem
treinamentoouqualificaçãoemeletricidade.
SOBRE AS NORMAS APLICÁVEIS
TABELA DE ATUAÇÃO DOS DISPARADORES TÉRMICOS E MAGNÉTICOS
NORMA In
CURVA DE
DISPARO MAGNÉTICO
DISPARADOR
MAGNÉTICO
DISPARADOR
TÉRMICO
MínimoMínimo
C
5 x In
>0,1s
10 x In
<0,1s
1,13 x In
>1 hora
1,45 x In
<1 hora
MáximoMáximo
ABNT NBR
NM 60898
Corrente
nominal
do disjuntor
Valores aplicáveis a temperatura de 30°C. Para outras temperaturas, devem ser utilizados coeficientes de correção.
EXEMPLOPRÁTICODEAPLICAÇÃO
Atuação Magnética de um disjuntor de 20A: ocorrerá quando a corrente na bobina do disjuntor
ultrapassar o valor de 100A até o limiar de 200A durante 0,1s. Isso se aplica na proteção contra curto-
circuitos, onde a corrente é muito elevada durante uma fração de segundo. Essa característica está
totalmente vinculada à curva de disparo magnético do disjuntor. É a curva de disparo magnético que
determina o pico de corrente aceitável pelo disjuntor quando se aplica uma determinada carga ao
circuito. Quanto mais indutiva for a carga, maior o pico de corrente na alimentação da mesma. A
curva de disparo magnético "C" se aplica a circuitos puramente resistivos (ex. chuveiros e lâmpadas
incandescentes) e a circuitos com cargas de natureza indutiva, tais como pequenos motores e
bombas,condicionadoresdear,micro-ondas,lâmpadasfluorescentes,entreoutros.
Atuação Térmica de um disjuntor de 20A: ocorrerá em no máximo uma hora quando a corrente
elétrica no dispositivo de disparo magnético ultrapassar 29A. O disjuntor também deverá suportar
correntes elétricas de até 22,6A pelo período mínimo de uma hora sem desarme. Isso se aplica na
proteção contra sobrecargas, onde ocorrerá o aquecimento dos condutores em razão da elevada
correnteelétricaquecircularánocircuito.
DISJUNTORES TERMOMAGNÉTICOS

3. 002

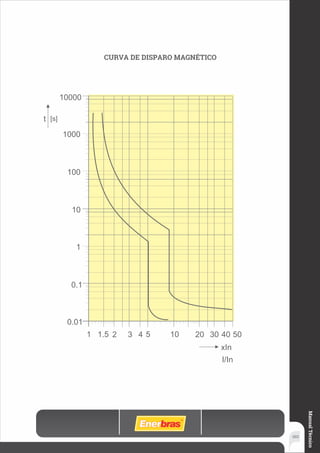

CURVA DE DISPARO MAGNÉTICO
1000
t
xIn
I/In
[s]
100
10
1
0.1
0.01
1 1.5 2 3 4 5 10 20 30 40 50
10000
