U C• •
– Aplicação ao processo de estampagem de chapas soldadas –
Modelação mecânica e simulação numérica do
processo de estampagem multi-etapas
António José Caetano Baptista
Centro de Engenharia Mecânica da Universidade de Coimbra
– Aplicação ao processo de estampagem de chapas soldadas –
Modelação mecânica e simulação numérica do
processo de estampagem multi-etapas
U C• •
António José Caetano Baptista
Centro de Engenharia Mecânica da Universidade de Coimbra
4 Janeiro de 2007
Defesa de Doutoramento em Engenharia Mecânica
Orientadores:
Professor Doutor Luis Filipe Menezes
Professora Doutora Dulce Maria Rodrigues
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Enquadramento
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Dificuldades
• Oscilação de custos
(energia, matérias primas
e mão-de-obra)
• Saturação de mercados
• Consumidores exigentes
• Legislação de segurança
• Legislação ambiental
Acções
• Redução dos custos e do tempo
de desenvolvimento
• Redução dos custos de produção
• Flexibilizar/agilizar a produção
• Alargar as gamas de produtos
• Inovar em “nichos” de mercado
• Redução dos ciclos de vida
“Utilização e aperfeiçoamento de ferramentas numéricas de auxílio ao desenho (CAD),
projecto (CAE) e produção (CAM) de componentes estampados para veículos”.
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Enquadramento
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Desafios tecnológicos
• Redução/contenção do peso
• Redução do consumo
• Redução das emissões poluentes
• Aumento dos níveis de segurança
• Melhoria do desempenho
Aço de alta
resistência
Aço de muito
alta resistência
“Colocar apenas a quantidade de material e o nível de resistência estritamente necessários,
de forma integrada, nos locais onde são requeridos”
Alumínio
Tailor-welded blanks
• Diferentes espessuras
• Diferentes materiais
• Diferentes revestimentos
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Enquadramento
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
CorteEsboço inicial Conformação Componente final
Simulação numérica de estampagem multi-etapas
DD3IMPDD3MAT DD3TRIMDD3OSS DD3OSS
Retorno
elástico
Retorno
elástico
Corte geométrico
Remapeamento de variáveis
Simulação numérica de tailor-welded blanks
• Estudo do comportamento mecânico de TWBs
• Influência da presença do cordão de soldadura na simulação de estampagem
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Objectivos
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Zona a eliminar
Zona a guardar
S(u,v)
n
Corte de malhas de elementos finitos sólidos
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Malha inicial Primeira triagem Segunda triagem
Corte de malhas de elementos finitos sólidos
S(u,v)
n
A BMalha final A Malha final B
Correcção
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Malha de origem
Malha de destino
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Remapeamento de variáveis
Função de transferência
• Remapeamento de variáveis nodais
(forças, deslocamentos, etc.)
• Remapeamento de variáveis de estado
(tensões, densidade, etc.)
Φ
Tipos de remapeamento
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Malhas originais Extrapolação Interpolação I Interpolação II
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Remapeamento de variáveis
Métodos de remapeamento de variáveis estudados
     
2N
i ig i ig
ig
I w     x x x
 
1
1
, ,
ng
i ig i ig
ig
N    


   
• Inversão das funções de forma do elemento
• Aproximação por mínimos quadrados móveis
 
1
, ,
n
j i j i
i
N    

   
1
, ,
n
ig j ig j
j
N    

 
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Remapeamento de variáveis
Métodos de remapeamento de variáveis estudados
Transferência directa das variáveis de estado
em função de uma ponderação volúmica
Método do Remapeamento Incremental Volúmico
Φ(v)
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Remapeamento de variáveis
Método do remapeamento incremental volúmico
Volume de Gauss
Ponto de Gauss
Variáveis
constantes
i) Dividir os elementos da malha de origem em Volumes de Gauss
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Remapeamento de variáveis
Método do remapeamento incremental volúmico
ii) Dividir cada elemento da malha de destino a remapear em Volumes de Gauss
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Remapeamento de variáveis
Método do remapeamento incremental volúmico
iii) Intersectar cada Volume de Gauss de destino com os Volumes de Gauss de origem
Cálculo dos volumes de intersecção
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Remapeamento de variáveis
Método do remapeamento incremental volúmico
iv) Dividir cada Volume de Gauss de destino em partes elementares e obter os centróides
NL
Parte elementar
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Remapeamento de variáveis
Método do remapeamento incremental volúmico
NL
Parte elementar
3
1
1
NL
i
jNG
j
ii
i tot
V
V
 




Ponderação volúmica
Φ(v)
v) Localizar o Volume de Gauss de origem que encerra o centróide de cada parte elementar
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Remapeamento sucessivo de uma malha circular
Avaliação dos métodos de remapeamento
 T x
• Malha simétrica relativamente aos planos perpendiculares à direcção planar
• N incrementos angulares de rotação entre [0°, 90°]
• N operações sucessivas de remapeamento
• Comparação da variável nos estados inicial e N nas mesmas posições dos pontos de Gauss
     
2 2
22
20 1 cos 2 ,
x y
T r r r
a


  x
Características do teste
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Remapeamento sucessivo de uma malha circular
Avaliação dos métodos de remapeamento
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Erro de remapeamento em função do número de incrementos (N)
0.00
0.03
0.06
0.09
0.12
0.15
0.18
0 1 2 3 4 5 6 7 8 9
Número de incrementos de rotação
ErroRMS[%]
Método I Método II Método III
115.7
219.7
0
4
8
12
16
20
0 1 2 3 4 5 6 7 8 9
Número de incrementos de rotação
ErromáximoRMS[%]
Método I Método II Método III
0.00
0.03
0.06
0.09
0.12
0.15
0.18
0 1 2 3 4 5 6 7 8 9
Número de incrementos de rotação
ErroRMS[%]
Método I Método II Método III
Erromáximo
[%]
Erromáximo[%]
Erro RMS normalizado Erro máximo normalizado
Método III – Método do remapeamento incremental volúmico
Método II – Método de remapeamento através de mínimos quadrados móveis
Método I – Método de remapeamento por interpolação/extrapolação simples
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Caso de estudo – NUMISHEET’05 Benchmark#3
Avaliação dos métodos de remapeamento
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Channel Draw/Cylindrical Cup – 2 Stage Test (Material DP600)
Etapa I – Perfil rectangular
• Condições de deformação plana
• Utilização de freios transversais
• Correcta previsão do retorno elástico
• Mais elementos na direcção longitudinal
Etapa II – Ensaio Marciniak
• Ferramentas axissimétricas
• Discretização mais uniforme
• Necessidade de efectuar uma
operação de remalhagem
z
y
x
Remalhagem
Remapeamento
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
0
1000
2000
3000
4000
10 30 50 70 90 110 130 150 170
Erro absoluto [MPa]
Númerodenós
12.4x 
Caso de estudo – NUMISHEET’05 Benchmark#3
Avaliação dos métodos de remapeamento
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Channel Draw/Cylindrical Cup: Resultados de remapeamento para σxx
0
1000
2000
3000
4000
10 30 50 70 90 110 130 150 170
Erro absoluto [MPa]
Númerodenós
54.7x 
0
1000
2000
3000
4000
10 30 50 70 90 110 130 150 170
Erro absoluto [MPa]
Númerodenós
29.8x 
0
1000
2000
3000
4000
10 30 50 70 90 110 130 150 170
Erro absoluto [MPa]
Númerodenós
17.5x 
– 45%
– 68% – 77%
Método I Método III (NL = 5)
Método III (NL = 10) Método III (NL = 15)
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS

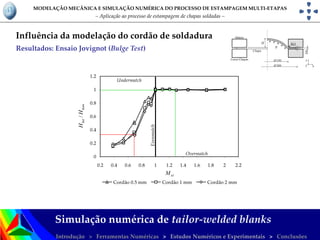

Influência da modelação do cordão de soldadura
Simulação numérica de tailor-welded blanks
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Caracterização do estudo
• Ensaios mecânicos simples representativos de trajectórias típicas de estampagem
• Consideram-se propriedades teóricas para os materiais de base (MB) e da soldadura
• Três orientações do cordão face à solicitação (transversal, longitudinal, 45°)
• Três larguras de cordão (0.5 mm, 1 mm, 2 mm)
Caracterização do material da soldadura
• σ0 da soldadura face ao MB: {±10%; ±30%; ±50%}
• Coeficiente de encruamento face ao MB: {± 50%}
Soldadura
u
ul MB
u
M



Mul < 1 - Undermatch
Mul ≈ 1 - Evenmatch
Mul > 1 - Overmatch Deformação
Tensão[MPa]
0
200
400
600
800
0.00 0.20 0.40 0.60
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Influência da modelação do cordão de soldadura
Simulação numérica de tailor-welded blanks
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Ensaios mecânicos elementares
y
30
d = 0.5 mm
xz
5
e = 1 mm
45°
CorteTracção
5
30
d
x
y
z
e = 1 mm
45°
x
y
z
60
30
45°
5
d = 4 mm
Ø10
1510
1
d = 4 mm
x
z
y
0.8
Matriz
Cerra-Chapas Ø 150
Ø 200
Chapa
P
R13H
Flexão em quatro pontos Jovignot (bulge test)
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Influência da modelação do cordão de soldadura
Simulação numérica de tailor-welded blanks
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Resultados globais
• O comportamento mecânico da TWB difere pouco do caso monolítico (não soldado)
nas situações da soldadura em overmatch.
• Em tracção a perda de resistência global da TWB, face ao monolítico, pode ser
considerável nos posicionamentos transversal e a 45° do cordão, em undermatch.
• Em corte a perda de resistência global da TWB, face ao monolítico, é relevante
apenas para o caso do posicionamento longitudinal do cordão, em undermatch.
• Em flexão o nível de heterogeneidade das propriedades da soldadura face ao MB
tem um efeito diminuto, em termos globais, no comportamento global da TWB.
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Influência da modelação do cordão de soldadura
Simulação numérica de tailor-welded blanks
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Resultados: Ensaio Jovignot (Bulge Test)
0
0.2
0.4
0.6
0.8
1
1.2
0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 2.2
Mul
Ahet/Ahom
Cordão 0.5 mm Cordão 1 mm Cordão 2 mm
Evenmatch
Undermatch
Overmatch
/hethomHH
ulM
x
z
y
0.8
Matriz
Cerra-Chapas Ø 150
Ø 200
Chapa
P
R13H
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Influência da modelação do cordão de soldadura
Simulação numérica de tailor-welded blanks
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Resultados: Ensaio Jovignot (Bulge Test)
L = 2 mm, Mul = 1.3, H = 32.54 mm
L = 2 mm, Mul = 0.7, H = 10.37 mm
p

x
z
y
0.8
Matriz
Cerra-Chapas Ø 150
Ø 200
Chapa
P
R13H
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Ensaio padronizado de retorno elástico (“Ensaio Demeri”)
Estampagem multi-etapas
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Etapa I – Conformação de uma taça Etapa II – Extracção de um anel
Etapa III – Corte do anel Etapa IV – Abertura do anel
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Ensaio padronizado de retorno elástico (“Ensaio Demeri”)
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Etapas inicial e final do ensaio
Metodologia experimental
• Soldadura por laser de díodos
• Embutiduras executadas numa máquina
de tracção clássica
• Corte dos anéis por electroerosão por fio
Estampagem multi-etapas
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Ensaio padronizado de retorno elástico (“Ensaio Demeri”)
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Resultados (Aço Macio – DC06): Curva de força do punção
Estampagem multi-etapas
0
20
40
60
80
100
0 10 20 30 40 50 60
Deslocamento do punção [mm]
Forçadopunção[kN]
Numérico monolítico Experimental monolítico
Numérico TWB Experimental TWB
0
20
40
60
80
100
0 10 20 30 40 50 60
Deslocamento do punção [mm]
Forçadopunção[kN]
Numérico monolítico Experimental monolítico
Numérico TWB Experimental TWB
Forçadopunção[kN]
Deslocamento do punção [mm]
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões
Experimental monolítico
Abertura = 33.5 mm
Ensaio padronizado de retorno elástico (“Ensaio Demeri”)
Resultados (Aço Macio – DC06): Abertura dos anéis [mm]
Numérico monolítico
Experimental TWB Numérico TWB
Abertura = 35.4 mm
Estampagem multi-etapas
35.3 36.136.1
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Simulação numérica de estampagem multi-etapas
• Os algoritmos de corte mostraram ser eficazes e fiáveis,
e a distorção imposta aos elementos tratados é reduzida.
• O método de Remapeamento Incremental Volúmico provou
ser uma solução eficaz e robusta para minimizar o erro de
transferência de variáveis de estado entre malhas.
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões >>
Considerações finais
DD3IMP
DD3MAT
DD3OSS
DD3TRIM
DD3LT
A introdução do programa DD3TRIM na família DD3 possibilita:
• O projecto numérico de componentes estampados de geometrias
complexas que envolvam a alteração da topologia da chapa.
• A alteração da discretização do domínio da chapa (refinamento
ou remalhagem simples, e correspondente remapeamento).
• Uma forma expedita de gerar malhas de geometrias complexas
através da definição de uma superfície do tipo NURBS.
– Aplicação ao processo de estampagem de chapas soldadas –
MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS
Simulação numérica de tailor-welded blanks
Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões >>
Considerações finais
• O estudo numérico sistemático e os ensaios experimentais efectuados
permitiram clarificar a influência da modelação do cordão de soldadura.
• Em overmatch, a presença do domínio material da soldadura na malha
tem um impacto reduzido no comportamento mecânico previsto para a
TWB, independentemente da orientação do cordão e da solicitação.
• Nas situações em que a soldadura se encontra em undermatch, a perda
de resistência e capacidade de deformação da TWB podem ser elevadas,
consoante a orientação do cordão e a trajectória de solicitação.
Nessas situações é fortemente recomendável a modelação precisa do
cordão de soldadura (domínio geométrico e material) na simulação.
– Aplicação ao processo de estampagem de chapas soldadas –
Modelação mecânica e simulação numérica do
processo de estampagem multi-etapas
U C• •
António José Caetano Baptista
Centro de Engenharia Mecânica da Universidade de Coimbra
4 Janeiro de 2007
Defesa de Doutoramento em Engenharia Mecânica
Orientadores:
Professor Doutor Luis Filipe Menezes
Professora Doutora Dulce Maria Rodrigues

Apresentacao Doutoramento (PhD Thesis) António Baptista (AJ Baptista) Jan 2007

  • 1.
    U C• • –Aplicação ao processo de estampagem de chapas soldadas – Modelação mecânica e simulação numérica do processo de estampagem multi-etapas António José Caetano Baptista Centro de Engenharia Mecânica da Universidade de Coimbra
  • 2.
    – Aplicação aoprocesso de estampagem de chapas soldadas – Modelação mecânica e simulação numérica do processo de estampagem multi-etapas U C• • António José Caetano Baptista Centro de Engenharia Mecânica da Universidade de Coimbra 4 Janeiro de 2007 Defesa de Doutoramento em Engenharia Mecânica Orientadores: Professor Doutor Luis Filipe Menezes Professora Doutora Dulce Maria Rodrigues
  • 3.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Enquadramento
  • 4.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Dificuldades • Oscilação de custos (energia, matérias primas e mão-de-obra) • Saturação de mercados • Consumidores exigentes • Legislação de segurança • Legislação ambiental Acções • Redução dos custos e do tempo de desenvolvimento • Redução dos custos de produção • Flexibilizar/agilizar a produção • Alargar as gamas de produtos • Inovar em “nichos” de mercado • Redução dos ciclos de vida “Utilização e aperfeiçoamento de ferramentas numéricas de auxílio ao desenho (CAD), projecto (CAE) e produção (CAM) de componentes estampados para veículos”. Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Enquadramento
  • 5.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Desafios tecnológicos • Redução/contenção do peso • Redução do consumo • Redução das emissões poluentes • Aumento dos níveis de segurança • Melhoria do desempenho Aço de alta resistência Aço de muito alta resistência “Colocar apenas a quantidade de material e o nível de resistência estritamente necessários, de forma integrada, nos locais onde são requeridos” Alumínio Tailor-welded blanks • Diferentes espessuras • Diferentes materiais • Diferentes revestimentos Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Enquadramento
  • 6.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS CorteEsboço inicial Conformação Componente final Simulação numérica de estampagem multi-etapas DD3IMPDD3MAT DD3TRIMDD3OSS DD3OSS Retorno elástico Retorno elástico Corte geométrico Remapeamento de variáveis Simulação numérica de tailor-welded blanks • Estudo do comportamento mecânico de TWBs • Influência da presença do cordão de soldadura na simulação de estampagem Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Objectivos
  • 7.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Zona a eliminar Zona a guardar S(u,v) n Corte de malhas de elementos finitos sólidos
  • 8.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Malha inicial Primeira triagem Segunda triagem Corte de malhas de elementos finitos sólidos S(u,v) n A BMalha final A Malha final B Correcção
  • 9.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Malha de origem Malha de destino Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Remapeamento de variáveis Função de transferência • Remapeamento de variáveis nodais (forças, deslocamentos, etc.) • Remapeamento de variáveis de estado (tensões, densidade, etc.) Φ Tipos de remapeamento
  • 10.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Malhas originais Extrapolação Interpolação I Interpolação II Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Remapeamento de variáveis Métodos de remapeamento de variáveis estudados       2N i ig i ig ig I w     x x x   1 1 , , ng i ig i ig ig N           • Inversão das funções de forma do elemento • Aproximação por mínimos quadrados móveis   1 , , n j i j i i N          1 , , n ig j ig j j N       
  • 11.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Remapeamento de variáveis Métodos de remapeamento de variáveis estudados Transferência directa das variáveis de estado em função de uma ponderação volúmica Método do Remapeamento Incremental Volúmico Φ(v)
  • 12.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Remapeamento de variáveis Método do remapeamento incremental volúmico Volume de Gauss Ponto de Gauss Variáveis constantes i) Dividir os elementos da malha de origem em Volumes de Gauss
  • 13.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Remapeamento de variáveis Método do remapeamento incremental volúmico ii) Dividir cada elemento da malha de destino a remapear em Volumes de Gauss
  • 14.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Remapeamento de variáveis Método do remapeamento incremental volúmico iii) Intersectar cada Volume de Gauss de destino com os Volumes de Gauss de origem Cálculo dos volumes de intersecção
  • 15.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Remapeamento de variáveis Método do remapeamento incremental volúmico iv) Dividir cada Volume de Gauss de destino em partes elementares e obter os centróides NL Parte elementar
  • 16.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Remapeamento de variáveis Método do remapeamento incremental volúmico NL Parte elementar 3 1 1 NL i jNG j ii i tot V V       Ponderação volúmica Φ(v) v) Localizar o Volume de Gauss de origem que encerra o centróide de cada parte elementar
  • 17.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Remapeamento sucessivo de uma malha circular Avaliação dos métodos de remapeamento  T x • Malha simétrica relativamente aos planos perpendiculares à direcção planar • N incrementos angulares de rotação entre [0°, 90°] • N operações sucessivas de remapeamento • Comparação da variável nos estados inicial e N nas mesmas posições dos pontos de Gauss       2 2 22 20 1 cos 2 , x y T r r r a     x Características do teste
  • 18.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Remapeamento sucessivo de uma malha circular Avaliação dos métodos de remapeamento Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Erro de remapeamento em função do número de incrementos (N) 0.00 0.03 0.06 0.09 0.12 0.15 0.18 0 1 2 3 4 5 6 7 8 9 Número de incrementos de rotação ErroRMS[%] Método I Método II Método III 115.7 219.7 0 4 8 12 16 20 0 1 2 3 4 5 6 7 8 9 Número de incrementos de rotação ErromáximoRMS[%] Método I Método II Método III 0.00 0.03 0.06 0.09 0.12 0.15 0.18 0 1 2 3 4 5 6 7 8 9 Número de incrementos de rotação ErroRMS[%] Método I Método II Método III Erromáximo [%] Erromáximo[%] Erro RMS normalizado Erro máximo normalizado Método III – Método do remapeamento incremental volúmico Método II – Método de remapeamento através de mínimos quadrados móveis Método I – Método de remapeamento por interpolação/extrapolação simples
  • 19.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Caso de estudo – NUMISHEET’05 Benchmark#3 Avaliação dos métodos de remapeamento Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Channel Draw/Cylindrical Cup – 2 Stage Test (Material DP600) Etapa I – Perfil rectangular • Condições de deformação plana • Utilização de freios transversais • Correcta previsão do retorno elástico • Mais elementos na direcção longitudinal Etapa II – Ensaio Marciniak • Ferramentas axissimétricas • Discretização mais uniforme • Necessidade de efectuar uma operação de remalhagem z y x Remalhagem Remapeamento
  • 20.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS 0 1000 2000 3000 4000 10 30 50 70 90 110 130 150 170 Erro absoluto [MPa] Númerodenós 12.4x  Caso de estudo – NUMISHEET’05 Benchmark#3 Avaliação dos métodos de remapeamento Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Channel Draw/Cylindrical Cup: Resultados de remapeamento para σxx 0 1000 2000 3000 4000 10 30 50 70 90 110 130 150 170 Erro absoluto [MPa] Númerodenós 54.7x  0 1000 2000 3000 4000 10 30 50 70 90 110 130 150 170 Erro absoluto [MPa] Númerodenós 29.8x  0 1000 2000 3000 4000 10 30 50 70 90 110 130 150 170 Erro absoluto [MPa] Númerodenós 17.5x  – 45% – 68% – 77% Método I Método III (NL = 5) Método III (NL = 10) Método III (NL = 15)
  • 21.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Influência da modelação do cordão de soldadura Simulação numérica de tailor-welded blanks Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Caracterização do estudo • Ensaios mecânicos simples representativos de trajectórias típicas de estampagem • Consideram-se propriedades teóricas para os materiais de base (MB) e da soldadura • Três orientações do cordão face à solicitação (transversal, longitudinal, 45°) • Três larguras de cordão (0.5 mm, 1 mm, 2 mm) Caracterização do material da soldadura • σ0 da soldadura face ao MB: {±10%; ±30%; ±50%} • Coeficiente de encruamento face ao MB: {± 50%} Soldadura u ul MB u M    Mul < 1 - Undermatch Mul ≈ 1 - Evenmatch Mul > 1 - Overmatch Deformação Tensão[MPa] 0 200 400 600 800 0.00 0.20 0.40 0.60
  • 22.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Influência da modelação do cordão de soldadura Simulação numérica de tailor-welded blanks Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Ensaios mecânicos elementares y 30 d = 0.5 mm xz 5 e = 1 mm 45° CorteTracção 5 30 d x y z e = 1 mm 45° x y z 60 30 45° 5 d = 4 mm Ø10 1510 1 d = 4 mm x z y 0.8 Matriz Cerra-Chapas Ø 150 Ø 200 Chapa P R13H Flexão em quatro pontos Jovignot (bulge test)
  • 23.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Influência da modelação do cordão de soldadura Simulação numérica de tailor-welded blanks Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Resultados globais • O comportamento mecânico da TWB difere pouco do caso monolítico (não soldado) nas situações da soldadura em overmatch. • Em tracção a perda de resistência global da TWB, face ao monolítico, pode ser considerável nos posicionamentos transversal e a 45° do cordão, em undermatch. • Em corte a perda de resistência global da TWB, face ao monolítico, é relevante apenas para o caso do posicionamento longitudinal do cordão, em undermatch. • Em flexão o nível de heterogeneidade das propriedades da soldadura face ao MB tem um efeito diminuto, em termos globais, no comportamento global da TWB.
  • 24.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Influência da modelação do cordão de soldadura Simulação numérica de tailor-welded blanks Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Resultados: Ensaio Jovignot (Bulge Test) 0 0.2 0.4 0.6 0.8 1 1.2 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 2.2 Mul Ahet/Ahom Cordão 0.5 mm Cordão 1 mm Cordão 2 mm Evenmatch Undermatch Overmatch /hethomHH ulM x z y 0.8 Matriz Cerra-Chapas Ø 150 Ø 200 Chapa P R13H
  • 25.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Influência da modelação do cordão de soldadura Simulação numérica de tailor-welded blanks Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Resultados: Ensaio Jovignot (Bulge Test) L = 2 mm, Mul = 1.3, H = 32.54 mm L = 2 mm, Mul = 0.7, H = 10.37 mm p  x z y 0.8 Matriz Cerra-Chapas Ø 150 Ø 200 Chapa P R13H
  • 26.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Ensaio padronizado de retorno elástico (“Ensaio Demeri”) Estampagem multi-etapas Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Etapa I – Conformação de uma taça Etapa II – Extracção de um anel Etapa III – Corte do anel Etapa IV – Abertura do anel
  • 27.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Ensaio padronizado de retorno elástico (“Ensaio Demeri”) Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Etapas inicial e final do ensaio Metodologia experimental • Soldadura por laser de díodos • Embutiduras executadas numa máquina de tracção clássica • Corte dos anéis por electroerosão por fio Estampagem multi-etapas
  • 28.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Ensaio padronizado de retorno elástico (“Ensaio Demeri”) Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Resultados (Aço Macio – DC06): Curva de força do punção Estampagem multi-etapas 0 20 40 60 80 100 0 10 20 30 40 50 60 Deslocamento do punção [mm] Forçadopunção[kN] Numérico monolítico Experimental monolítico Numérico TWB Experimental TWB 0 20 40 60 80 100 0 10 20 30 40 50 60 Deslocamento do punção [mm] Forçadopunção[kN] Numérico monolítico Experimental monolítico Numérico TWB Experimental TWB Forçadopunção[kN] Deslocamento do punção [mm]
  • 29.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões Experimental monolítico Abertura = 33.5 mm Ensaio padronizado de retorno elástico (“Ensaio Demeri”) Resultados (Aço Macio – DC06): Abertura dos anéis [mm] Numérico monolítico Experimental TWB Numérico TWB Abertura = 35.4 mm Estampagem multi-etapas 35.3 36.136.1
  • 30.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Simulação numérica de estampagem multi-etapas • Os algoritmos de corte mostraram ser eficazes e fiáveis, e a distorção imposta aos elementos tratados é reduzida. • O método de Remapeamento Incremental Volúmico provou ser uma solução eficaz e robusta para minimizar o erro de transferência de variáveis de estado entre malhas. Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões >> Considerações finais DD3IMP DD3MAT DD3OSS DD3TRIM DD3LT A introdução do programa DD3TRIM na família DD3 possibilita: • O projecto numérico de componentes estampados de geometrias complexas que envolvam a alteração da topologia da chapa. • A alteração da discretização do domínio da chapa (refinamento ou remalhagem simples, e correspondente remapeamento). • Uma forma expedita de gerar malhas de geometrias complexas através da definição de uma superfície do tipo NURBS.
  • 31.
    – Aplicação aoprocesso de estampagem de chapas soldadas – MODELAÇÃO MECÂNICA E SIMULAÇÃO NUMÉRICA DO PROCESSO DE ESTAMPAGEM MULTI-ETAPAS Simulação numérica de tailor-welded blanks Introdução > Ferramentas Numéricas > Estudos Numéricos e Experimentais > Conclusões >> Considerações finais • O estudo numérico sistemático e os ensaios experimentais efectuados permitiram clarificar a influência da modelação do cordão de soldadura. • Em overmatch, a presença do domínio material da soldadura na malha tem um impacto reduzido no comportamento mecânico previsto para a TWB, independentemente da orientação do cordão e da solicitação. • Nas situações em que a soldadura se encontra em undermatch, a perda de resistência e capacidade de deformação da TWB podem ser elevadas, consoante a orientação do cordão e a trajectória de solicitação. Nessas situações é fortemente recomendável a modelação precisa do cordão de soldadura (domínio geométrico e material) na simulação.
  • 32.
    – Aplicação aoprocesso de estampagem de chapas soldadas – Modelação mecânica e simulação numérica do processo de estampagem multi-etapas U C• • António José Caetano Baptista Centro de Engenharia Mecânica da Universidade de Coimbra 4 Janeiro de 2007 Defesa de Doutoramento em Engenharia Mecânica Orientadores: Professor Doutor Luis Filipe Menezes Professora Doutora Dulce Maria Rodrigues
