Os principais tipos de compressores usados em plantas de processo incluem compressores de deslocamento positivo (como de palhetas, parafusos e pistões), compressores dinâmicos (como centrífugos e axiais) e compressores alternativos. O surge é um fluxo reverso indesejável que pode ocorrer em compressores centrífugos quando a pressão de saída aumenta, levando a uma redução no fluxo. É importante evitar o surge para proteger o compressor.

1. COMPRESSORES
eteX
Eduardo Teixeira Neto – Curso de Operadores de Processo- RPR 2017
eteX 1

2. eteX 2
COMPRESSORES

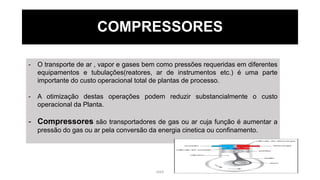

- O transporte de ar , vapor e gases bem como pressões requeridas em diferentes
equipamentos e tubulações(reatores, ar de instrumentos etc.) é uma parte
importante do custo operacional total de plantas de processo.
- A otimização destas operações podem reduzir substancialmente o custo
operacional da Planta.
- Compressores são transportadores de gas ou ar cuja função é aumentar a
pressão do gas ou ar pela conversão da energia cinetica ou confinamento.

3. eteX 3

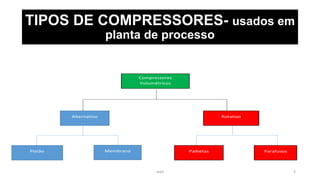

TIPOS DE COMPRESSORES- usados em
planta de processo
Compressores
Volumétricos
Alternativo Rotativo
MembranaPistão Palhetas Parafusos

4. eteX 4
TIPOS DE COMPRESSORES- usados em
planta de processo

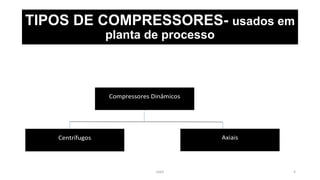

Compressores Dinâmicos
Centrífugos Axiais

5. eteX 5

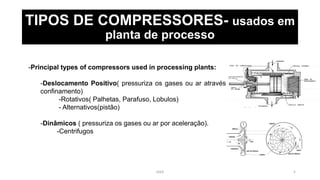

TIPOS DE COMPRESSORES- usados em
planta de processo
-Principal types of compressors used in processing plants:
-Deslocamento Positivo( pressuriza os gases ou ar através do
confinamento)
-Rotativos( Palhetas, Parafuso, Lobulos)
- Alternativos(pistão)
-Dinâmicos ( pressuriza os gases ou ar por aceleração).
-Centrifugos

6. eteX 6
TIPOS DE COMPRESSORES- usados em
planta de processo

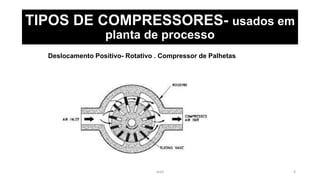

Deslocamento Positivo- Rotativo . Compressor de Palhetas

7. eteX 7
TIPOS DE COMPRESSORES- usados em
planta de processo

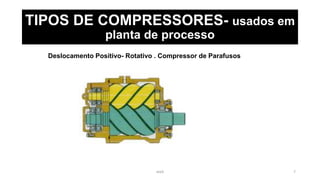

Deslocamento Positivo- Rotativo . Compressor de Parafusos

8. eteX 8
TIPOS DE COMPRESSORES- usados em
planta de processo

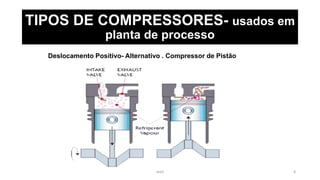

Deslocamento Positivo- Alternativo . Compressor de Pistão

9. eteX 9
TIPOS DE COMPRESSORES- usados em
planta de processo

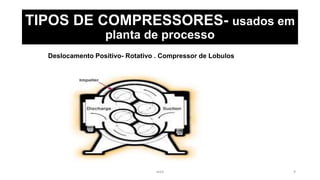

Deslocamento Positivo- Rotativo . Compressor de Lobulos

10. eteX 10
TIPOS DE COMPRESSORES- usados em
planta de processo

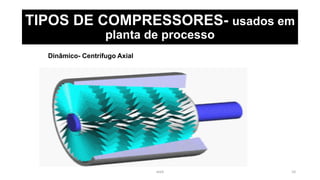

Dinâmico- Centrífugo Axial

11. eteX 11
TIPOS DE COMPRESSORES- usados em
planta de processo

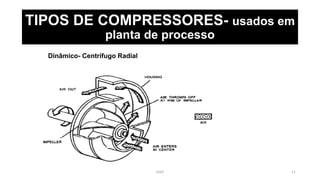

Dinâmico- Centrífugo Radial

12. eteX 12
MÉTODOS PARA CONTROLE
capacidade
Centrífugo:
Válvula na
sucção
Válvula na
descarga
Na velocidade do
motor ou turbina
Rotativos:
Contorno
(Bypass)
Controle de
Velocidade
Alternativo:
Liga/desliga
Controle de
velocidade
Velocidade constante e
descarga automática

13. eteX 13

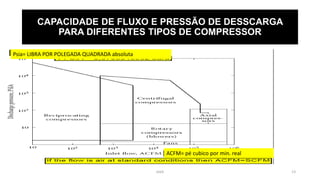

CAPACIDADE DE FLUXO E PRESSÃO DE DESSCARGA
PARA DIFERENTES TIPOS DE COMPRESSOR
Psia= LIBRA POR POLEGADA QUADRADA absoluta
ACFM= pé cubico por min. real

14. eteX 14
FAIXAS DE VELOCIDADE E CAPACIDADE EM RELAÇÃO AO
ACIONADOR DO COMPRESSOR
(1 ft3/min = 1,7 m3/h)
Turbina a vapor
Turbina a gas
Motor elétrico

15. eteX 15
COMPRESSORES CENTRÍFUGOS

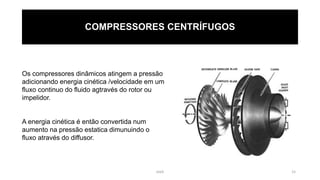

Os compressores dinâmicos atingem a pressão
adicionando energia cinética /velocidade em um
fluxo continuo do fluido agtravés do rotor ou
impelidor.
A energia cinética é então convertida num
aumento na pressão estatica dimunuindo o
fluxo através do diffusor.

16. eteX 16
COMPRESSORES CENTRÍFUGOS

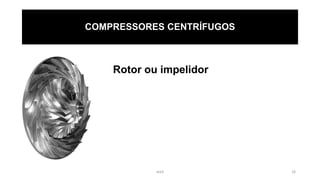

Rotor ou impelidor

17. eteX 17
COMPRESSORES CENTRÍFUGOS

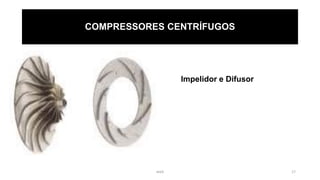

Impelidor e Difusor

18. eteX 18
COMPRESSORES CENTRÍFUGOS- SURGE

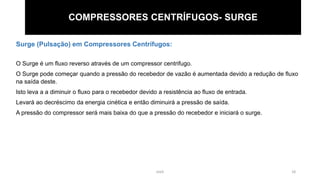

Surge (Pulsação) em Compressores Centrífugos:
O Surge é um fluxo reverso através de um compressor centrifugo.
O Surge pode começar quando a pressão do recebedor de vazão é aumentada devido a redução de fluxo
na saída deste.
Isto leva a a diminuir o fluxo para o recebedor devido a resistência ao fluxo de entrada.
Levará ao decréscimo da energia cinética e então diminuirá a pressão de saída.
A pressão do compressor será mais baixa do que a pressão do recebedor e iniciará o surge.

19. eteX 19
Principais Sintomas do Surge em compressores de ar
Aparecerá um baixo fluxo
A temperatura de descarga aumenta
Troca forte na corrente do motor
Medidor de pressão de descarga variará fortemente
Um som tipo um forte ronco será ouvido no compressor
Haverá vibração radial.
COMPRESSORES CENTRÍFUGOS- SURGE

20. eteX 20
COMPRESSORES CENTRÍFUGOS- SURGE

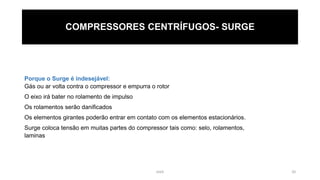

Porque o Surge é indesejável:
Gás ou ar volta contra o compressor e empurra o rotor
O eixo irá bater no rolamento de impulso
Os rolamentos serão danificados
Os elementos girantes poderão entrar em contato com os elementos estacionários.
Surge coloca tensão em muitas partes do compressor tais como: selo, rolamentos,
laminas

21. eteX 21
COMPRESSORES CENTRÍFUGOS- SURGE

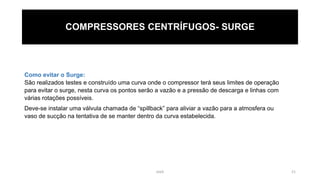

Como evitar o Surge:
São realizados testes e construído uma curva onde o compressor terá seus limites de operação
para evitar o surge, nesta curva os pontos serão a vazão e a pressão de descarga e linhas com
várias rotações possíveis.
Deve-se instalar uma válvula chamada de “spillback” para aliviar a vazão para a atmosfera ou
vaso de sucção na tentativa de se manter dentro da curva estabelecida.

22. eteX 22
COMPRESSORES CENTRÍFUGOS- SURGE

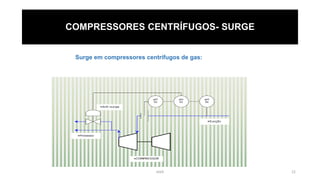

Surge em compressores centrífugos de gas:

23. eteX 23
COMPRESSORES CENTRÍFUGOS- SURGE

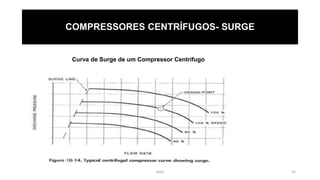

Curva de Surge de um Compressor Centrifugo
