O documento discute os principais fatores a serem considerados na seleção de compressores para sistemas de refrigeração, incluindo capacidade, temperaturas de evaporação e condensação, refrigerantes, sub-resfriamento e superaquecimento do refrigerante. Além disso, aborda os diferentes tipos de compressores como recíprocos, parafusos e centrífugos, suas características de funcionamento e controle de capacidade.
Mais conteúdo relacionado
06b compressores

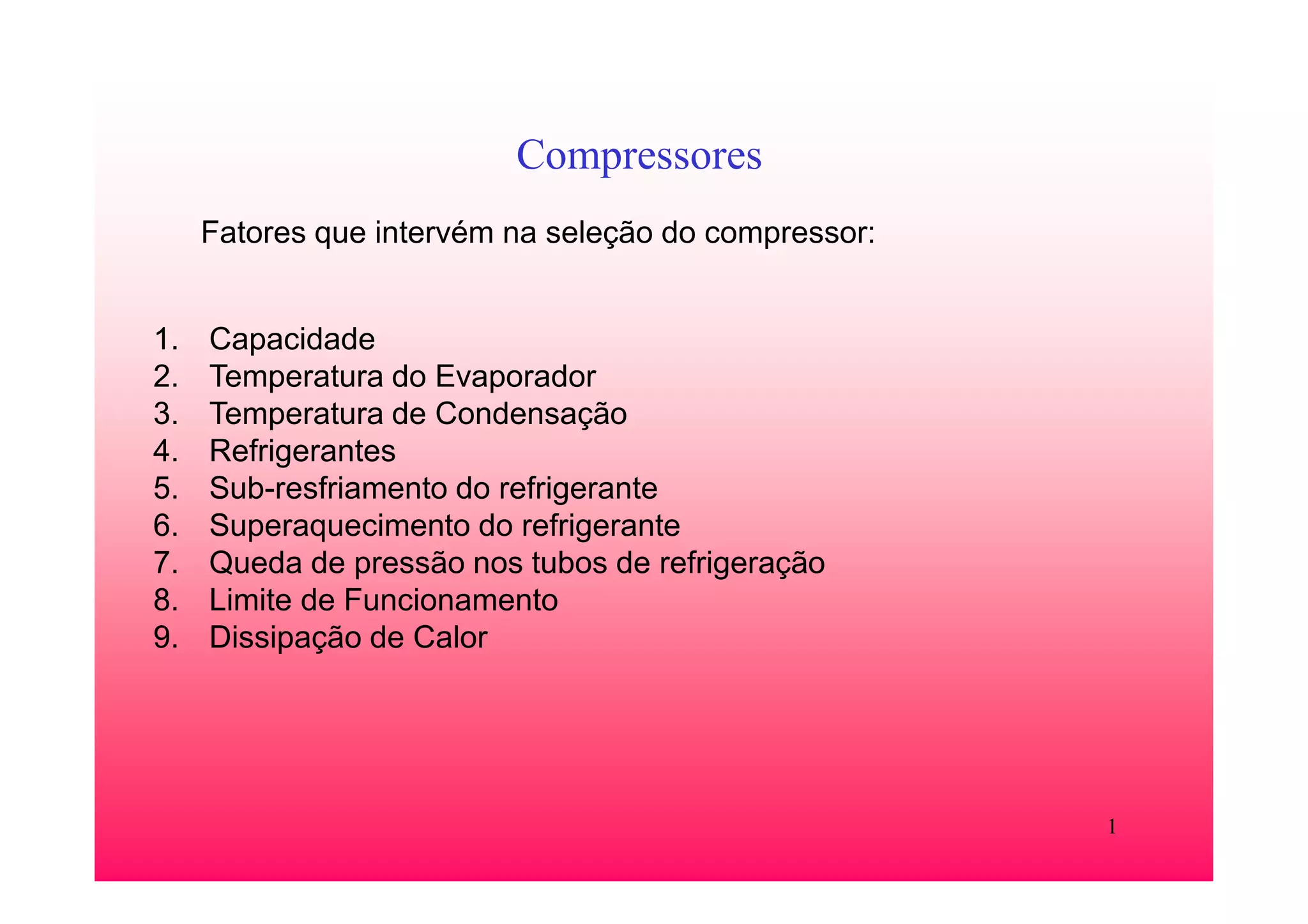

- 1. 1 Compressores Fatores que intervémna seleção do compressor: 1. Capacidade 2. Temperatura do Evaporador 3. Temperatura de Condensação 4. Refrigerantes 5. Sub-resfriamento do refrigerante 6. Superaquecimento do refrigerante 7. Queda de pressão nos tubos de refrigeração 8. Limite de Funcionamento 9. Dissipação de Calor

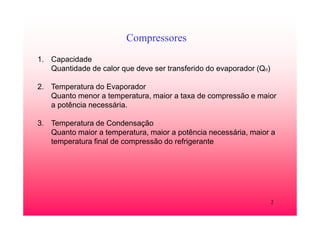

- 2. 2 Compressores 1. Capacidade Quantidade decalor que deve ser transferido do evaporador (Qo) 2. Temperatura do Evaporador Quanto menor a temperatura, maior a taxa de compressão e maior a potência necessária. 3. Temperatura de Condensação Quanto maior a temperatura, maior a potência necessária, maior a temperatura final de compressão do refrigerante

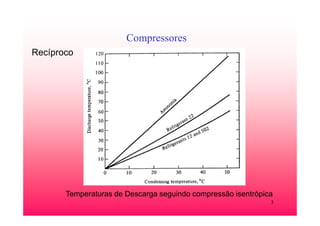

- 3. 3 Compressores Temperaturas de Descargaseguindo compressão isentrópica Recíproco

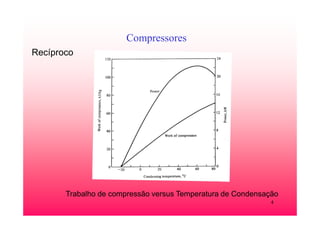

- 4. 4 Compressores Trabalho de compressãoversus Temperatura de Condensação Recíproco

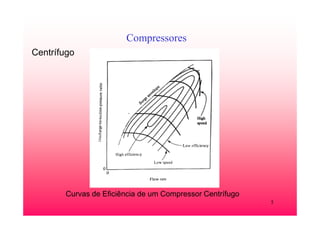

- 5. 5 Compressores Curvas de Eficiênciade um Compressor Centrífugo Centrífugo

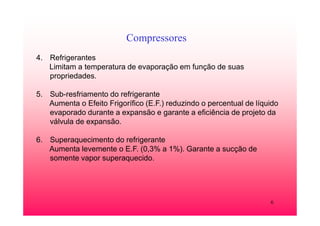

- 6. 6 Compressores 4. Refrigerantes Limitam atemperatura de evaporação em função de suas propriedades. 5. Sub-resfriamento do refrigerante Aumenta o Efeito Frigorífico (E.F.) reduzindo o percentual de líquido evaporado durante a expansão e garante a eficiência de projeto da válvula de expansão. 6. Superaquecimento do refrigerante Aumenta levemente o E.F. (0,3% a 1%). Garante a sucção de somente vapor superaquecido.

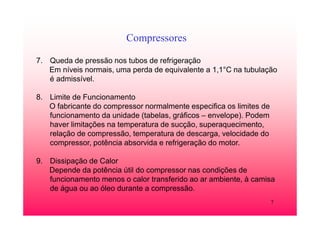

- 7. 7 Compressores 7. Queda depressão nos tubos de refrigeração Em níveis normais, uma perda de equivalente a 1,1°C na tubulação é admissível. 8. Limite de Funcionamento O fabricante do compressor normalmente especifica os limites de funcionamento da unidade (tabelas, gráficos – envelope). Podem haver limitações na temperatura de sucção, superaquecimento, relação de compressão, temperatura de descarga, velocidade do compressor, potência absorvida e refrigeração do motor. 9. Dissipação de Calor Depende da potência útil do compressor nas condições de funcionamento menos o calor transferido ao ar ambiente, à camisa de água ou ao óleo durante a compressão.
- 8. 8 Seleção de Compressores SABROE http://compweb.sabroe.com/compweb/ BITZER http://www.bitzer.com.br/htmls/download5.htm EMERSONCLIMATE http://www.emersonclimate.com/en- US/resources/calculators/Pages/Calculators.aspx

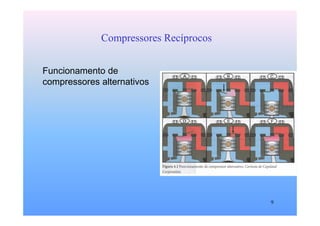

- 9.

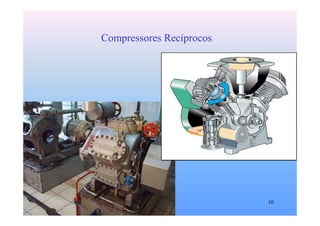

- 10.

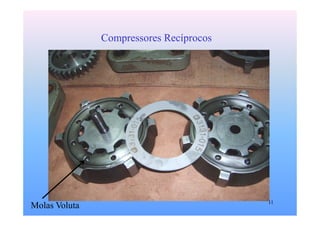

- 11.
- 12.

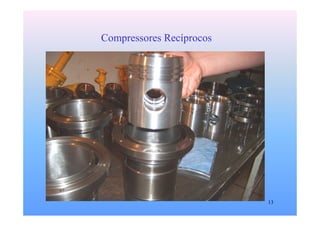

- 13.
- 14.

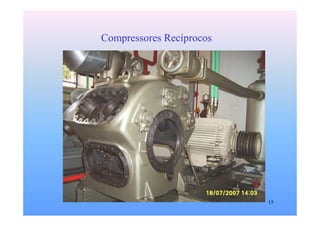

- 15.

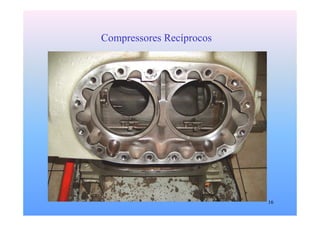

- 16.
- 17.

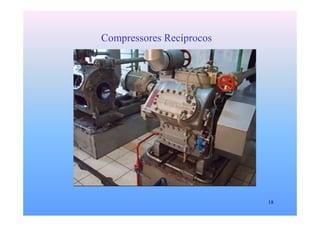

- 18.

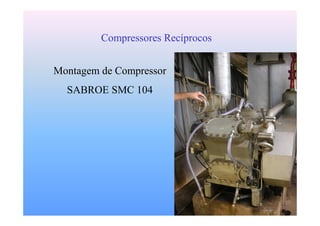

- 19. 19 Compressores Recíprocos Montagem deCompressor SABROE SMC 104
- 20. 20 Compressores Recíprocos Controle dePressão - Alta - Baixa
- 21. 21 Compressores Recíprocos Cabeçote desegurança - Evitar golpe de líquido

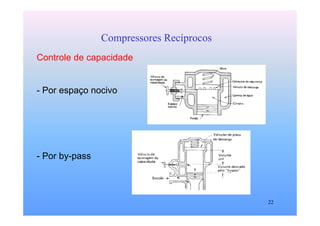

- 22. 22 Compressores Recíprocos Controle decapacidade - Por espaço nocivo - Por by-pass
- 23. 23 Compressores Recíprocos Controle decapacidade - Carlyle

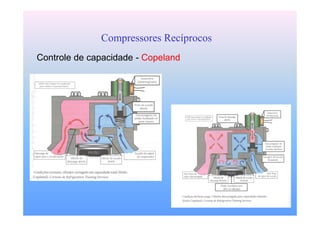

- 24. 24 Compressores Recíprocos Controle decapacidade - Copeland

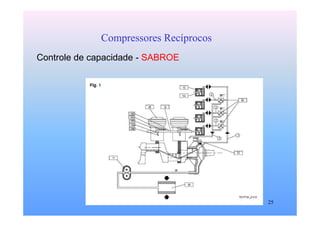

- 25. 25 Compressores Recíprocos Controle decapacidade - SABROE

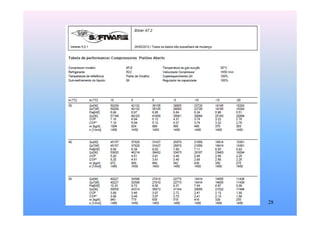

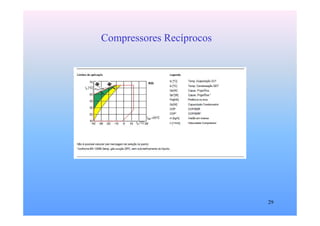

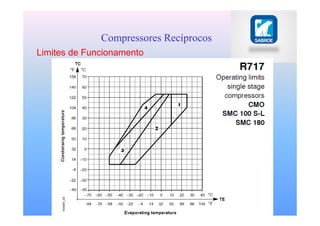

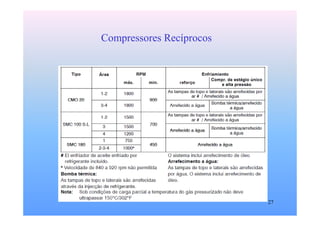

- 26. 26 Compressores Recíprocos Limites deFuncionamento
- 27.
- 28.
- 29.

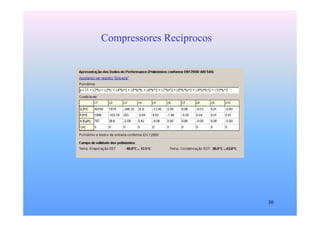

- 30.

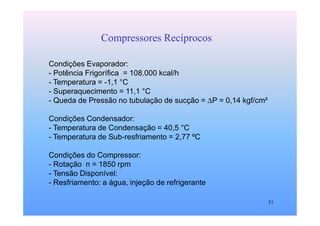

- 31. 31 Compressores Recíprocos Condições Evaporador: -Potência Frigorífica = 108.000 kcal/h - Temperatura = -1,1 °C - Superaquecimento = 11,1 °C - Queda de Pressão no tubulação de sucção = ∆P = 0,14 kgf/cm² Condições Condensador: - Temperatura de Condensação = 40,5 °C - Temperatura de Sub-resfriamento = 2,77 ºC Condições do Compressor: - Rotação n = 1850 rpm - Tensão Disponível: - Resfriamento: a água, injeção de refrigerante
- 32.
- 33.

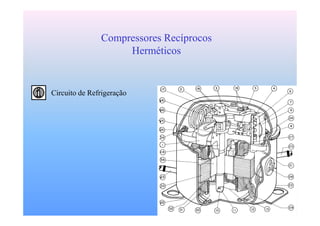

- 34. 34 Cruzeta Biela - Manivela CompressoresRecíprocos Herméticos
- 35. 35 Compressores Recíprocos Semi- Herméticos Vídeo Bitzer
- 36.

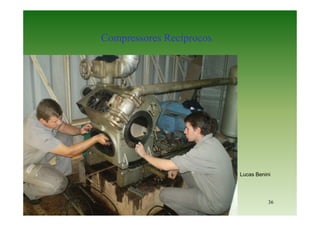

- 37.

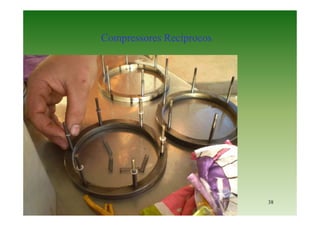

- 38.

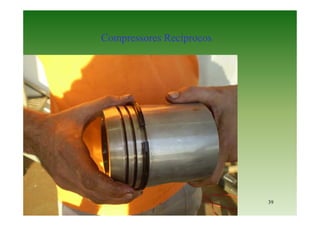

- 39.

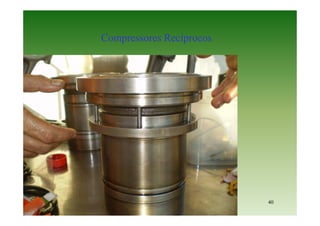

- 40.

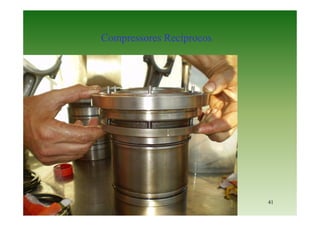

- 41.

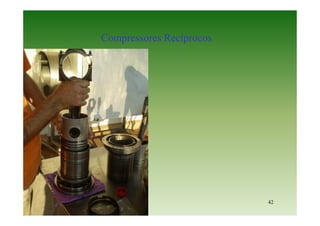

- 42.

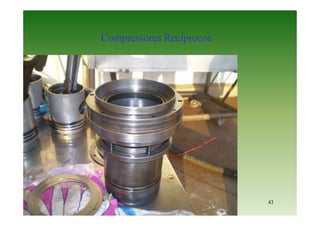

- 43.

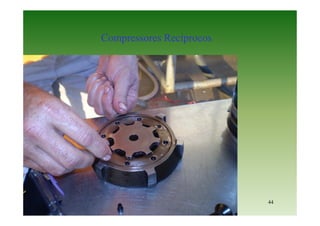

- 44.

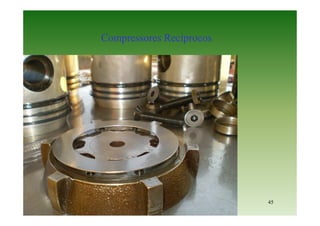

- 45.

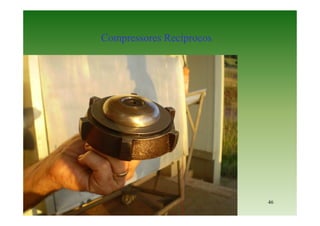

- 46.

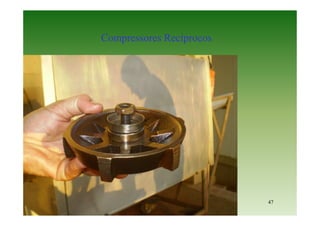

- 47.

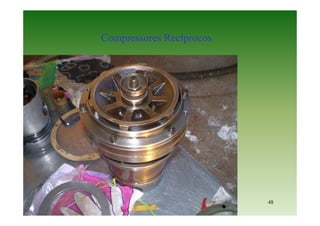

- 48.

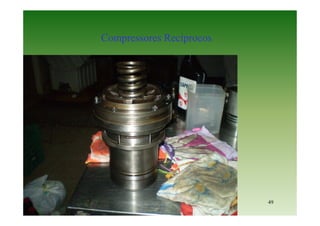

- 49.
- 50.

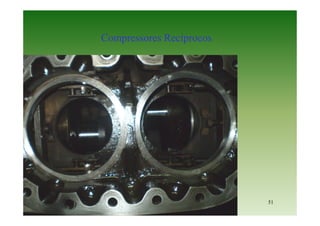

- 51.

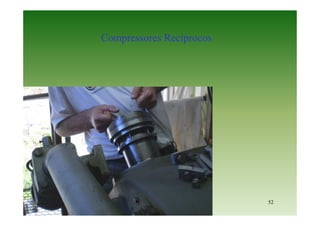

- 52.
- 53.

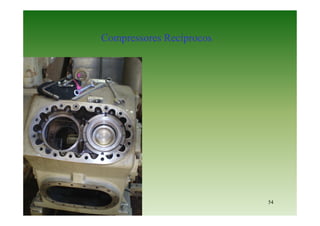

- 54.

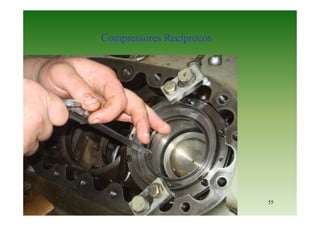

- 55.
- 56.
- 57.

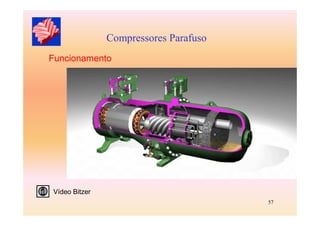

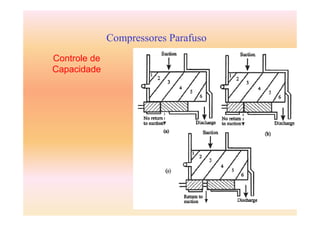

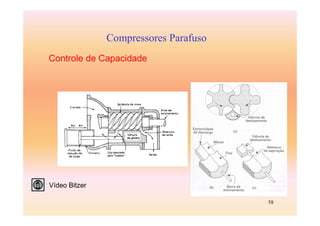

- 58. 58 Compressores Parafuso Controle deCapacidade Vídeo Bitzer
- 59.
- 60.

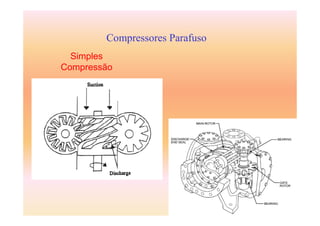

- 61.

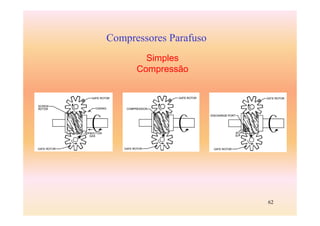

- 62.

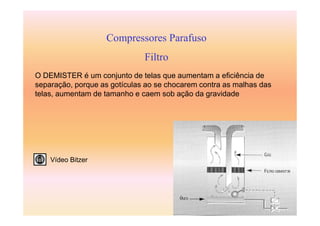

- 63. 63 Compressores Parafuso Filtro O DEMISTERé um conjunto de telas que aumentam a eficiência de separação, porque as gotículas ao se chocarem contra as malhas das telas, aumentam de tamanho e caem sob ação da gravidade Vídeo Bitzer
- 64. 64 Compressores Parafuso Filtro Os filtroscoalescentes de remoção de partículas em suspensão são compostos de um conjunto de obstáculos projetados para maximizar o efeito dos três processos de coalescência. Os filtros coalescentes direcionam o fluxo de ar de dentro para fora. Os contaminantes são capturados na malha do filtro e reunidos em gotículas maiores através de colisões com as microfibras de borosilicato. Por fim, essas gotículas passam para o lado externo do tubo do elemento filtrante, onde são agrupadas e drenadas pela ação da gravidade.

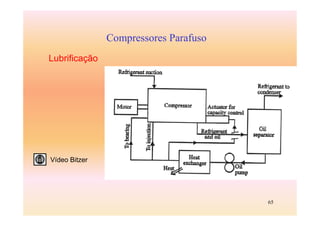

- 65.

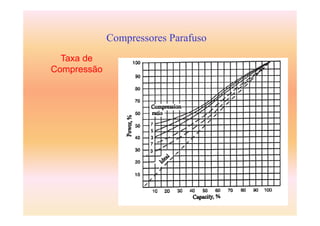

- 66.
- 67.

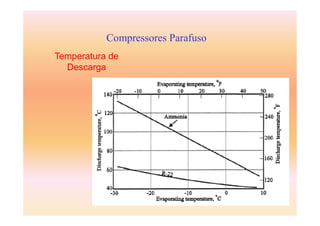

- 68. 68 Compressores Parafuso Temperatura de Descarga Pressõesdurante admissão, compressão e descarga para Linha de descarga com: a) Mesma pressão b) Com pressão maior c) Com pressão menor
