O documento descreve os principais componentes de hardware de um computador, incluindo a placa-mãe, processador, memória RAM e ROM, dispositivos de entrada e saída e meios de armazenamento. Também discute a evolução de processadores da Intel e AMD ao longo dos anos e explica o papel do gabinete e dispositivos de proteção como filtros de linha e estabilizadores.

1. Conhecendo as Peças do Computador Prof kátia

2. HARDWARE PEÇAS HD PLACA MÃE PROCESSADOR MEMÓRIA RAM

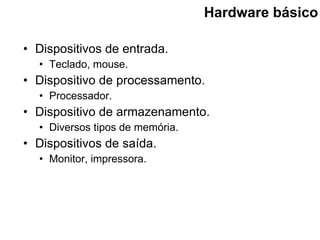

3. Hardware básico Dispositivos de entrada. Teclado, mouse. Dispositivo de processamento. Processador. Dispositivo de armazenamento. Diversos tipos de memória. Dispositivos de saída. Monitor, impressora.

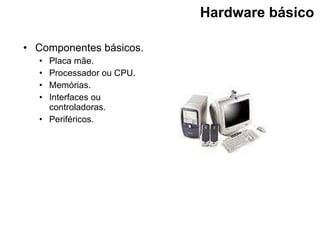

4. Hardware básico Componentes básicos. Placa mãe. Processador ou CPU. Memórias. Interfaces ou controladoras. Periféricos.

5. Placa-Mãe Placa-Mãe Principal placa de circuito impresso num computador. Nela estão o processador, as memórias primárias e os barramentos de expansão. Diversos circuitos dedicados a funções específicas.

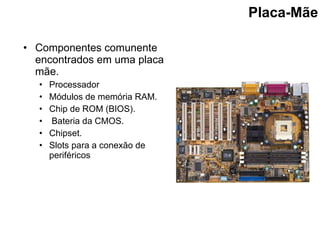

6. Placa-Mãe Componentes comunente encontrados em uma placa mãe. Processador Módulos de memória RAM. Chip de ROM (BIOS). Bateria da CMOS. Chipset. Slots para a conexão de periféricos

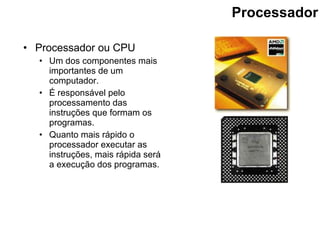

7. Processador Processador ou CPU Um dos componentes mais importantes de um computador. É responsável pelo processamento das instruções que formam os programas. Quanto mais rápido o processador executar as instruções, mais rápida será a execução dos programas.

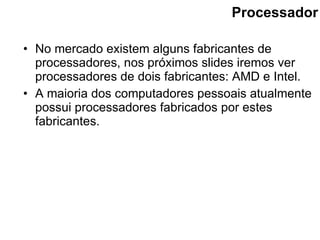

8. Processador No mercado existem alguns fabricantes de processadores, nos próximos slides iremos ver processadores de dois fabricantes: AMD e Intel. A maioria dos computadores pessoais atualmente possui processadores fabricados por estes fabricantes.

9. Processador Intel – Evolução 1971: 4004 1972: 8008r 1974: 8080 1978: 8086-8088 1982: 286 1985: Intel386™ 1989: Intel486™ DX CPU 1993: Intel® Pentium® 1995: Intel® Pentium® Pro 1997: Intel® Pentium® II 1998: Intel® Pentium II Xeon 1999: Intel® Celeron® 1999: Intel® Pentium® III Xeon™ 2000: Intel® Pentium® 4 2001: Intel® Xeon™ 2001: Intel® Itanium™ 2002: Intel® Itanium™ 2 2003: Intel® Pentium® M AMD – Evolução 1975 : 8080A 199 1: AMD AM386. 1993 : Am486. 1997 : AMD-K6 . 1999 : AMD Athlon. 2001 : AMD m Athlon™ XP. 200 1: AMD Athlon MP. 2003 : AMD Opteron™ para servidores. 2003 : AMD Athlon 64 para computadores pessoais. 2003 : AMD Athlon 64 FX.

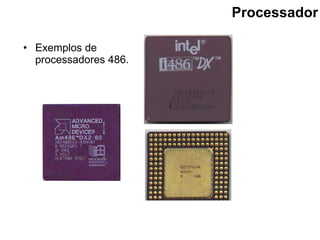

10. Processador Exemplos de processadores 486.

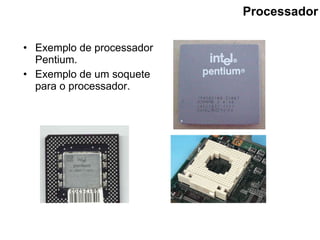

11. Processador Exemplo de processador Pentium. Exemplo de um soquete para o processador.

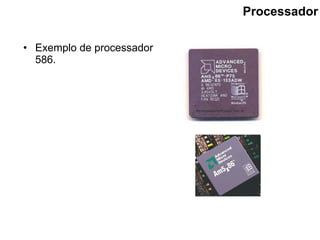

12. Processador Exemplo de processador 586.

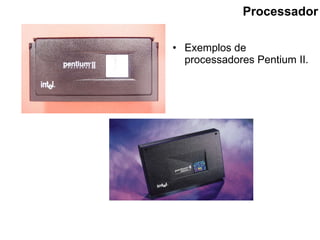

13. Processador Exemplos de processadores Pentium II.

14. Processador Exemplos de processadores K5 e K6.

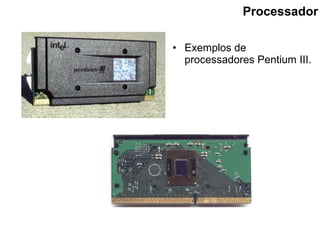

15. Processador Exemplos de processadores Pentium III.

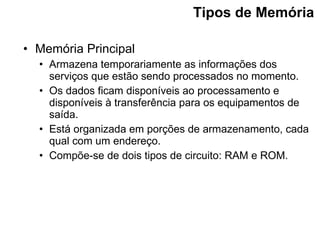

16. Tipos de Memória Memória Principal Armazena temporariamente as informações dos serviços que estão sendo processados no momento. Os dados ficam disponíveis ao processamento e disponíveis à transferência para os equipamentos de saída. Está organizada em porções de armazenamento, cada qual com um endereço. Compõe-se de dois tipos de circuito: RAM e ROM.

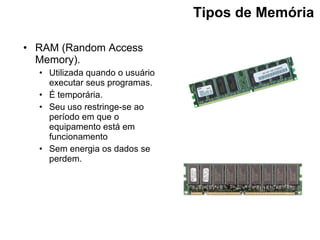

17. Tipos de Memória RAM (Random Access Memory). Utilizada quando o usuário executar seus programas. É temporária. Seu uso restringe-se ao período em que o equipamento está em funcionamento Sem energia os dados se perdem.

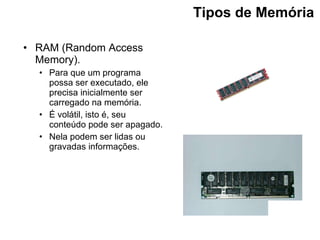

18. Tipos de Memória RAM (Random Access Memory). Para que um programa possa ser executado, ele precisa inicialmente ser carregado na memória. É volátil, isto é, seu conteúdo pode ser apagado. Nela podem ser lidas ou gravadas informações.

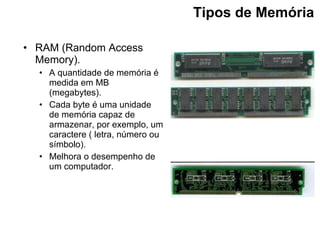

19. Tipos de Memória RAM (Random Access Memory). A quantidade de memória é medida em MB (megabytes). Cada byte é uma unidade de memória capaz de armazenar, por exemplo, um caractere ( letra, número ou símbolo). Melhora o desempenho de um computador.

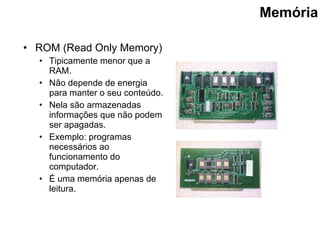

20. Memória ROM (Read Only Memory) Tipicamente menor que a RAM . Não depende de energia para manter o seu conteúdo. Nela são armazenadas informações que não podem ser apagadas. Exemplo: programas necessários ao funcionamento do computador. É uma memória apenas de leitura.

21. Hardware básico Meios de armazenamento. Hard Disk.

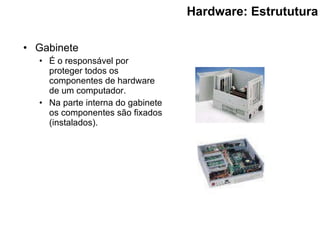

22. Hardware: Estrututura Gabinete É o responsável por proteger todos os componentes de hardware de um computador. Na parte interna do gabinete os componentes são fixados (instalados).

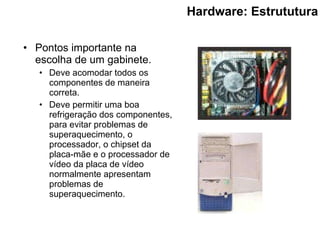

23. Hardware: Estrututura Pontos importante na escolha de um gabinete. Deve acomodar todos os componentes de maneira correta. Deve permitir uma boa refrigeração dos componentes , para evitar problemas de superaquecimento, o processador, o chipset da placa-mãe e o processador de vídeo da placa de vídeo normalmente apresentam problemas de superaquecimento.

24. Hardware: Estrututura Os gabinetes são encontrados no padrão AT e ATX. Atualmente o ATX é o mais comercializado, as placas-mães são fabricadas para este modelo. O gabinete ATX é maior que o AT. Uma grande vantagem de um gabinete ATX é a maior circulação de ar.

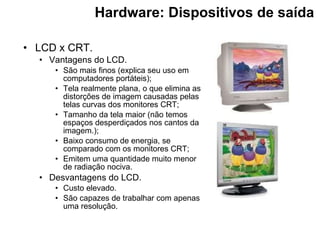

25. Hardware: Dispositivos de saída LCD x CRT. Vantagens do LCD. São mais finos (explica seu uso em computadores portáteis); Tela realmente plana, o que elimina as distorções de imagem causadas pelas telas curvas dos monitores CRT; Tamanho da tela maior (não temos espaços desperdiçados nos cantos da imagem.); Baixo consumo de energia, se comparado com os monitores CRT; Emitem uma quantidade muito menor de radiação nociva. Desvantagens do LCD. Custo elevado. São capazes de trabalhar com apenas uma resolução.

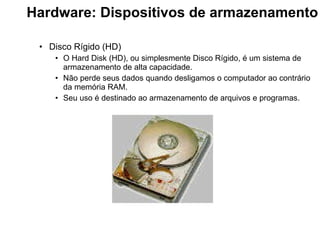

26. Hardware: Dispositivos de armazenamento Disco Rígido (HD) O Hard Disk (HD), ou simplesmente Disco Rígido, é um sistema de armazenamento de alta capacidade. Não perde seus dados quando desligamos o computador ao contrário da memória RAM. Seu uso é destinado ao armazenamento de arquivos e programas.

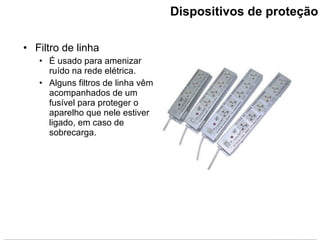

27. Dispositivos de proteção Filtro de linha É usado para amenizar ruído na rede elétrica. Alguns filtros de linha vêm acompanhados de um fusível para proteger o aparelho que nele estiver ligado, em caso de sobrecarga.

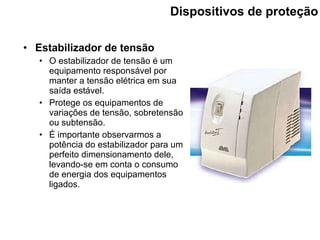

28. Dispositivos de proteção Estabilizador de tensão O estabilizador de tensão é um equipamento responsável por manter a tensão elétrica em sua saída estável. Protege os equipamentos de variações de tensão, sobretensão ou subtensão. É importante observarmos a potência do estabilizador para um perfeito dimensionamento dele, levando-se em conta o consumo de energia dos equipamentos ligados.
