O documento discute conceitos básicos de hardware, como a definição de bit e byte, ramos da eletricidade, problemas na rede elétrica, componentes essenciais para PCs e conceitos como hardware, software, fontes de alimentação, placas-mãe e tipos de armazenamento.

1. Módulo: Montagem e Manutenção [Primeira Revisão] CHR Madureira Qualificação em Hardware Prof. Marcelo Gonçalves

2. 1) Defina Bit.

3. R.: Bit é a menor unidade possível de informação, podendo assumir apenas os valores numéricos “0” e “1”. Estes valores podem ser entendidos como: “ Falso” e “Verdadeiro” (Lógica); “ Desligado” e “Ligado”; “ 0 V” e “+5 V” (Eletricidade).

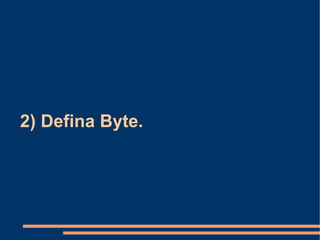

4. 2) Defina Byte.

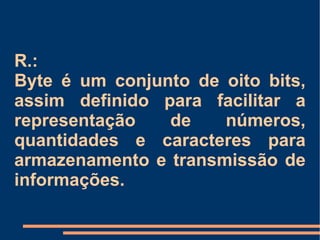

5. R.: Byte é um conjunto de oito bits, assim definido para facilitar a representação de números, quantidades e caracteres para armazenamento e transmissão de informações.

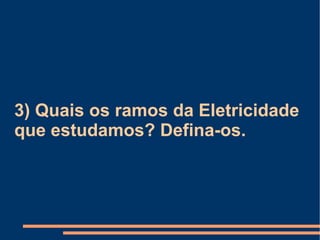

6. 3) Quais os ramos da Eletricidade que estudamos? Defina-os.

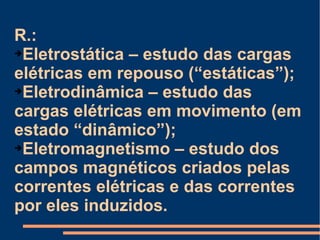

7. R.: Eletrostática – estudo das cargas elétricas em repouso (“estáticas”); Eletrodinâmica – estudo das cargas elétricas em movimento (em estado “dinâmico”); Eletromagnetismo – estudo dos campos magnéticos criados pelas correntes elétricas e das correntes por eles induzidos.

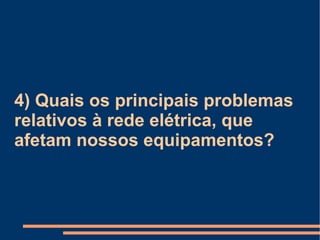

8. 4) Quais os principais problemas relativos à rede elétrica, que afetam nossos equipamentos?

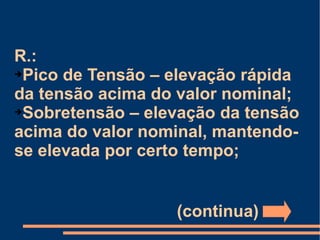

9. R.: Pico de Tensão – elevação rápida da tensão acima do valor nominal; Sobretensão – elevação da tensão acima do valor nominal, mantendo-se elevada por certo tempo; (continua)

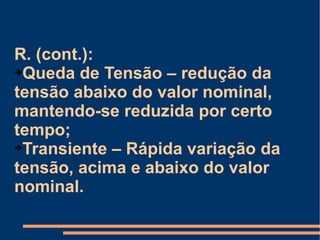

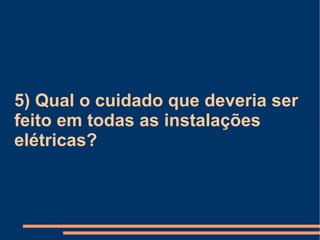

10. R. (cont.): Queda de Tensão – redução da tensão abaixo do valor nominal, mantendo-se reduzida por certo tempo; Transiente – Rápida variação da tensão, acima e abaixo do valor nominal.

11. 5) Qual o cuidado que deveria ser feito em todas as instalações elétricas?

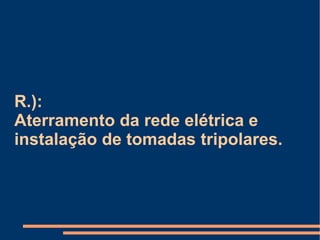

12. R.): Aterramento da rede elétrica e instalação de tomadas tripolares.

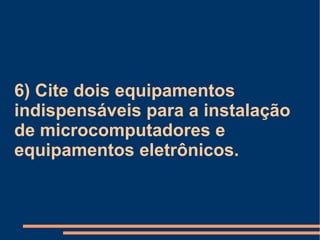

13. 6) Cite dois equipamentos indispensáveis para a instalação de microcomputadores e equipamentos eletrônicos.

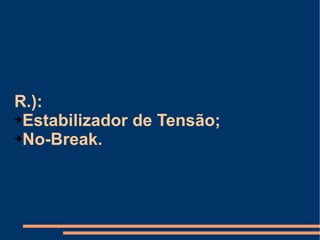

14. R.): Estabilizador de Tensão; No-Break.

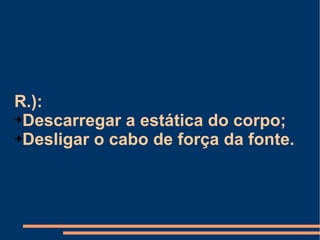

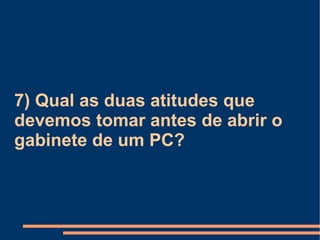

15. 7) Qual as duas atitudes que devemos tomar antes de abrir o gabinete de um PC?

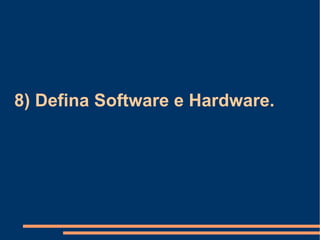

16. R.): Descarregar a estática do corpo; Desligar o cabo de força da fonte.

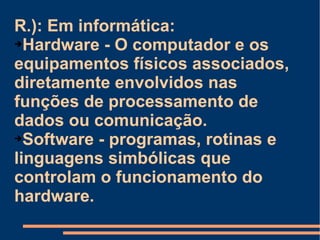

17. 8) Defina Software e Hardware.

18. R.): Em informática: Hardware - O computador e os equipamentos físicos associados, diretamente envolvidos nas funções de processamento de dados ou comunicação. Software - programas, rotinas e linguagens simbólicas que controlam o funcionamento do hardware.

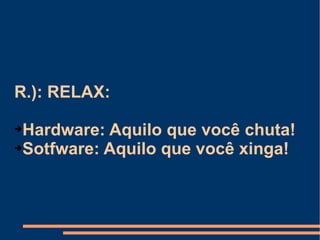

19. R.): RELAX: Hardware: Aquilo que você chuta! Sotfware: Aquilo que você xinga!

20. 9) Qual a principal característica de uma fonte de alimentação?

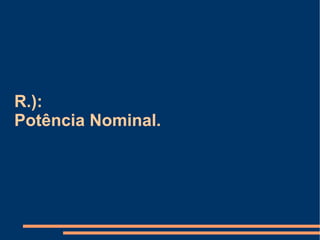

21. R.): Potência Nominal.

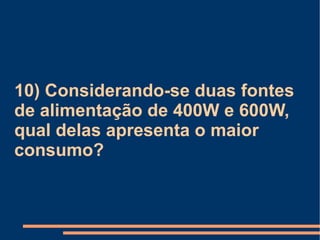

22. 10) Considerando-se duas fontes de alimentação de 400W e 600W, qual delas apresenta o maior consumo?

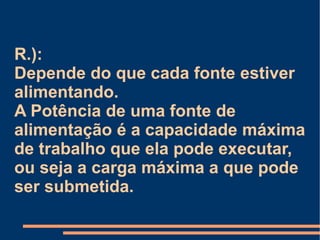

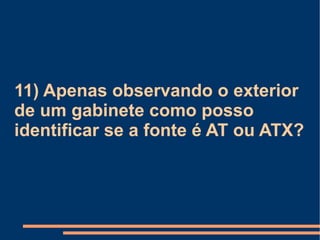

23. R.): Depende do que cada fonte estiver alimentando. A Potência de uma fonte de alimentação é a capacidade máxima de trabalho que ela pode executar, ou seja a carga máxima a que pode ser submetida.

24. 11) Apenas observando o exterior de um gabinete como posso identificar se a fonte é AT ou ATX?

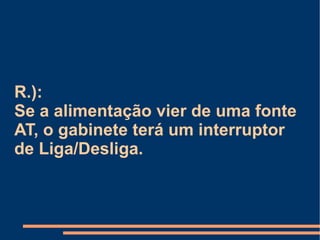

25. R.): Se a alimentação vier de uma fonte AT, o gabinete terá um interruptor de Liga/Desliga.

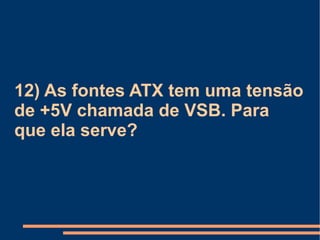

26. 12) As fontes ATX tem uma tensão de +5V chamada de VSB. Para que ela serve?

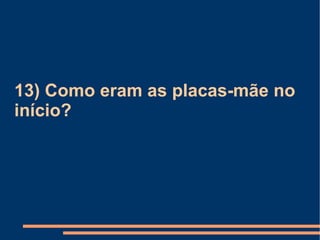

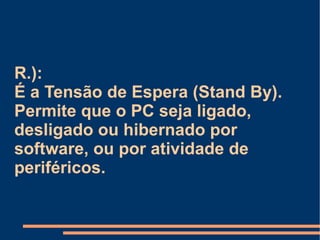

27. R.): É a Tensão de Espera (Stand By). Permite que o PC seja ligado, desligado ou hibernado por software, ou por atividade de periféricos.

28. 13) Como eram as placas-mãe no início?

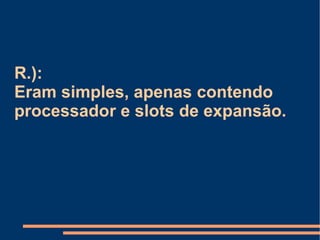

29. R.): Eram simples, apenas contendo processador e slots de expansão.

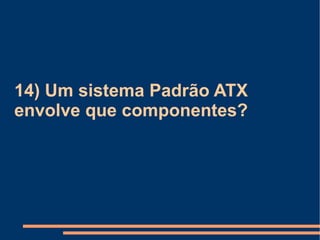

30. 14) Um sistema Padrão ATX envolve que componentes?

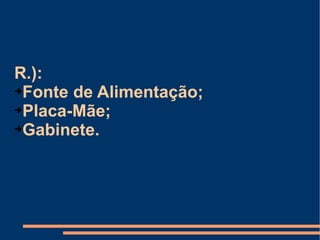

31. R.): Fonte de Alimentação; Placa-Mãe; Gabinete.

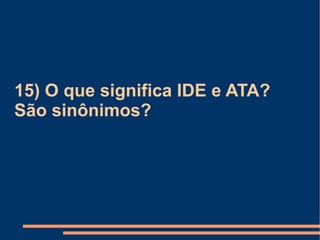

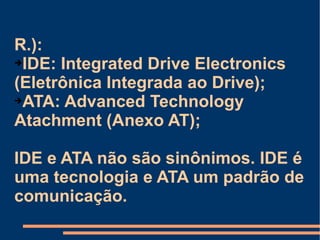

32. 15) O que significa IDE e ATA? São sinônimos?

33. R.): IDE: Integrated Drive Electronics (Eletrônica Integrada ao Drive); ATA: Advanced Technology Atachment (Anexo AT); IDE e ATA não são sinônimos. IDE é uma tecnologia e ATA um padrão de comunicação.

34. 16) O que é SATA?

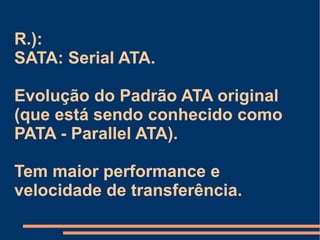

35. R.): SATA: Serial ATA. Evolução do Padrão ATA original (que está sendo conhecido como PATA - Parallel ATA). Tem maior performance e velocidade de transferência.

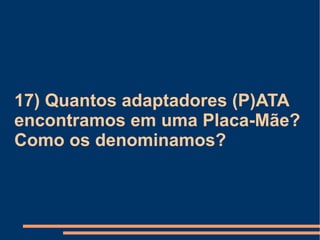

36. 17) Quantos adaptadores (P)ATA encontramos em uma Placa-Mãe? Como os denominamos?

37. R.): Dois, o Primário (IDE 1) e o Secundário (IDE 2)

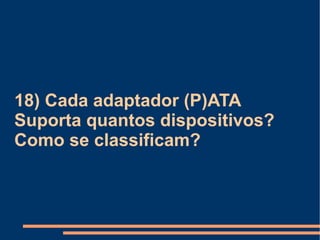

38. 18) Cada adaptador (P)ATA Suporta quantos dispositivos? Como se classificam?

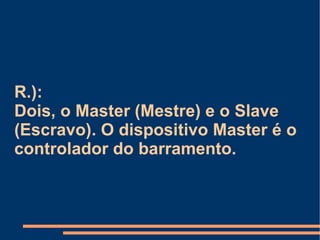

39. R.): Dois, o Master (Mestre) e o Slave (Escravo). O dispositivo Master é o controlador do barramento.

40. 19) Quais os tipos de Armazenamento Removível? Exemplifique.

41. R.): Magnético (Fitas, Disquetes, HD); Ótico (CD, DVD, BD); Estado Sólido (Pen Drive).

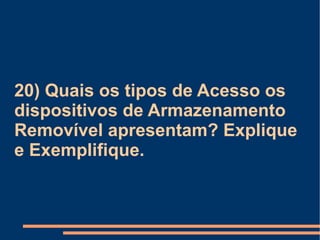

42. 20) Quais os tipos de Acesso os dispositivos de Armazenamento Removível apresentam? Explique e Exemplifique.

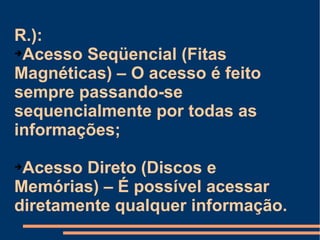

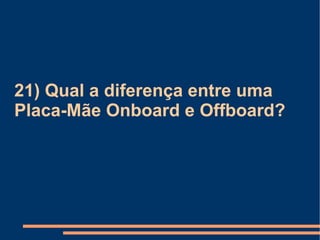

43. R.): Acesso Seqüencial (Fitas Magnéticas) – O acesso é feito sempre passando-se sequencialmente por todas as informações; Acesso Direto (Discos e Memórias) – É possível acessar diretamente qualquer informação.

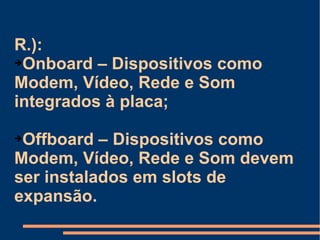

44. 21) Qual a diferença entre uma Placa-Mãe Onboard e Offboard?
