- 1. Grupo 8 Cobaltoterapia Antonio Carlos da Silva Senra Filho Lucas Delbem Albino Flávio Magalhães Biló
- 2. Contexto histórico ~ 1951 muitas máquinas de teleterapia usavam o Radium como elemento fonte de radiação. Com o tempo de uso das unidades, o custo do Radium aumentou (U$ 20/mg), e as máquinas usavam cerca de 10 g de Radium. 1951 duas fontes de Co – 60 foram produzidas no Canadá. Uma para um reator nuclear e outra disponível para uso clínico para terapia. Em primeira formação foi formado uma fonte (pequena) a uma grande distância do paciente para simular uma máquina de raio – X de alta energia. A partir da década de 50 a produção de Co – 60 e a fabricação de unidades com este radioisótopo foi expandida em várias técnicas radioterápicas.
- 3. Decaimento Beta O decaimento beta é usualmente representado segundo o esquema: 60 60 0 27Co 28 Ni 1 energia A atividade A(t) de uma fonte é a taxa com que os núcleos radioativos decae m, ou seja, a razão do número de desintegrações nucleares dN num inter valo de tempo dt. A(t) = dN(t)/dt Substituindo a expressão para N(t) e fazendo a derivada obtém-se: A = A0 eλt onde A0 = λ N0 é a atividade da fonte no instante t = 0.

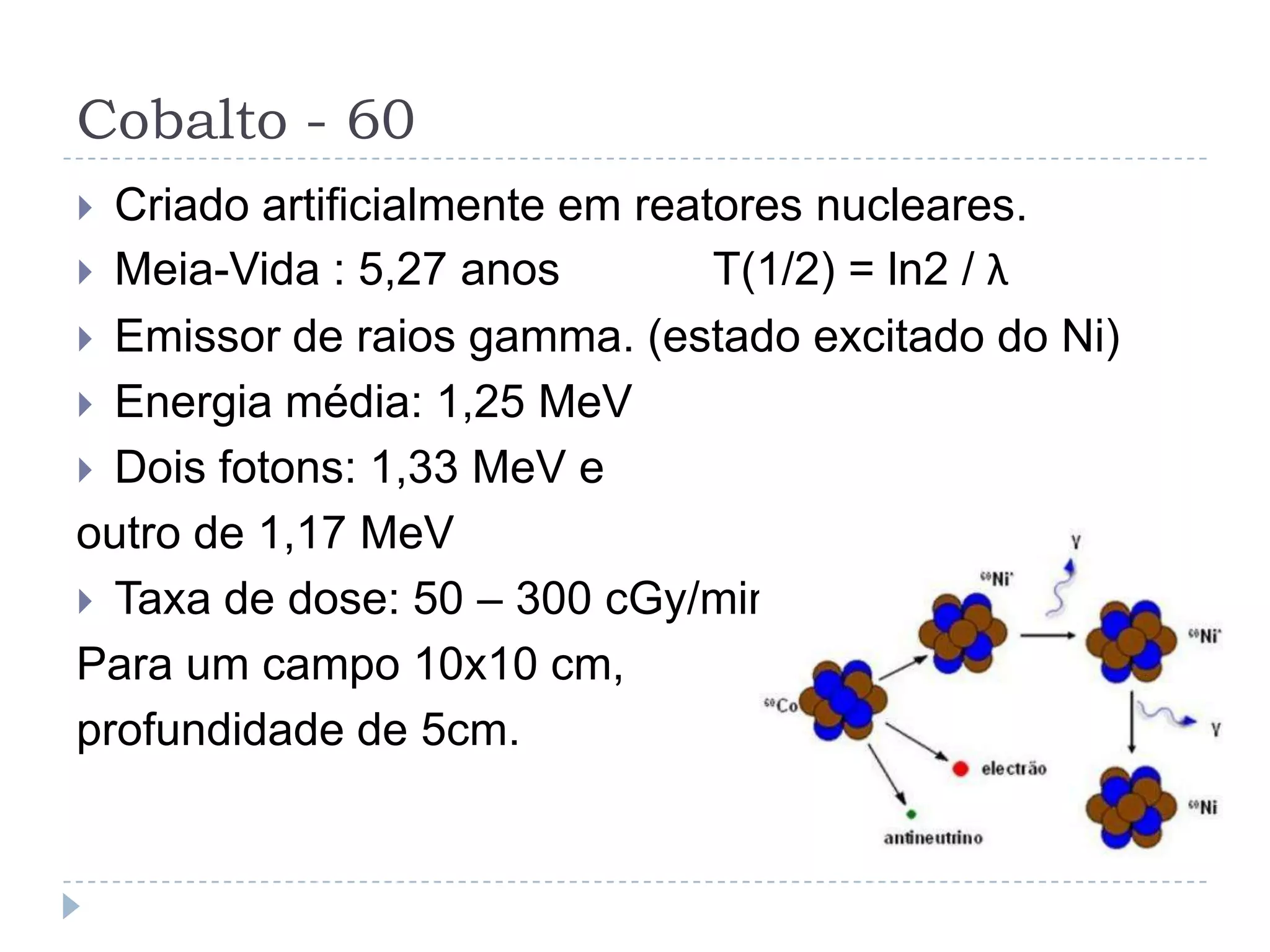

- 4. Cobalto - 60 Criado artificialmente em reatores nucleares. Meia-Vida : 5,27 anos T(1/2) = ln2 / λ Emissor de raios gamma. (estado excitado do Ni) Energia média: 1,25 MeV Dois fotons: 1,33 MeV e outro de 1,17 MeV Taxa de dose: 50 – 300 cGy/min Para um campo 10x10 cm, profundidade de 5cm.
- 5.
- 6.
- 7. Interações em relaçãoa energia

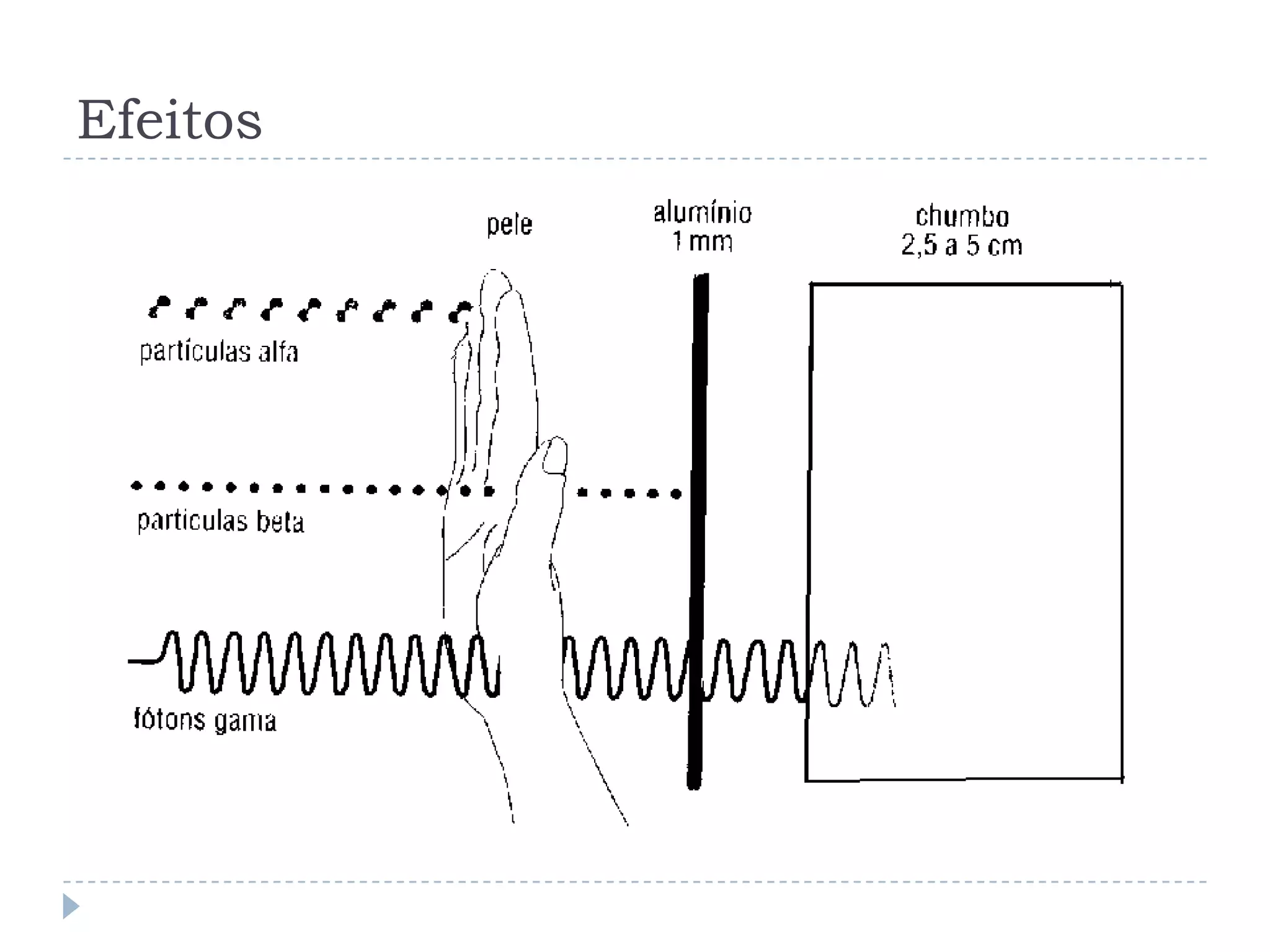

- 8.
- 9. Arranjo de fontes Câmara preenchida de chumbo Próximo ao centro é colocada a fonte radioativa. Cápsulas do tipo da figura ao lado. A fonte é colocada sob o material pesado móvel que pode ser relacionado em 180°. Pode-se gerar campos de ra- diação retangulares 4x4 cm e 35x35 cm. Atividade: 3000 a 12000 Ci
- 10. Arranjo de fontes Para campos complexos (varia para cada paciente), temos colimadores individuais.

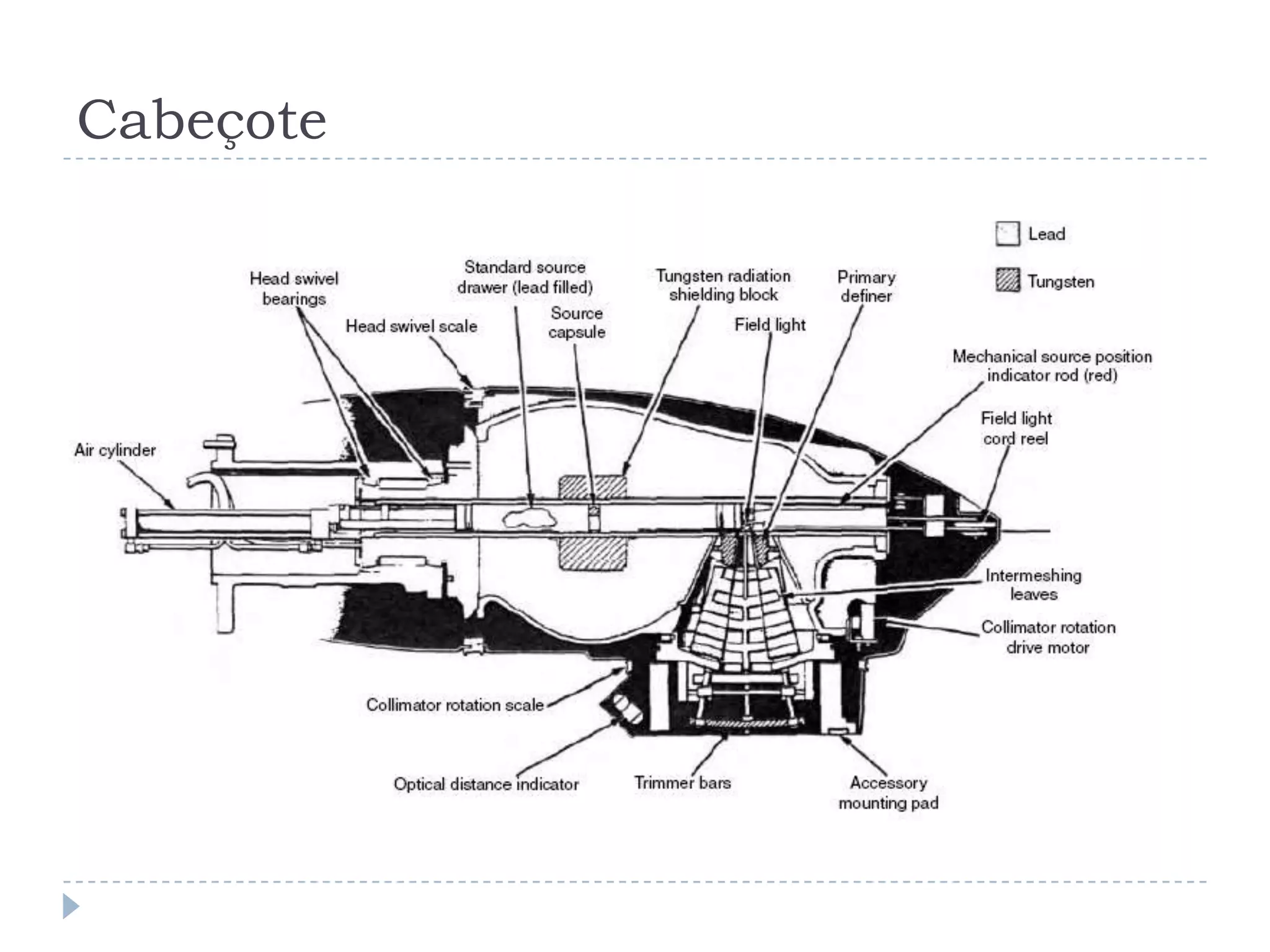

- 11.

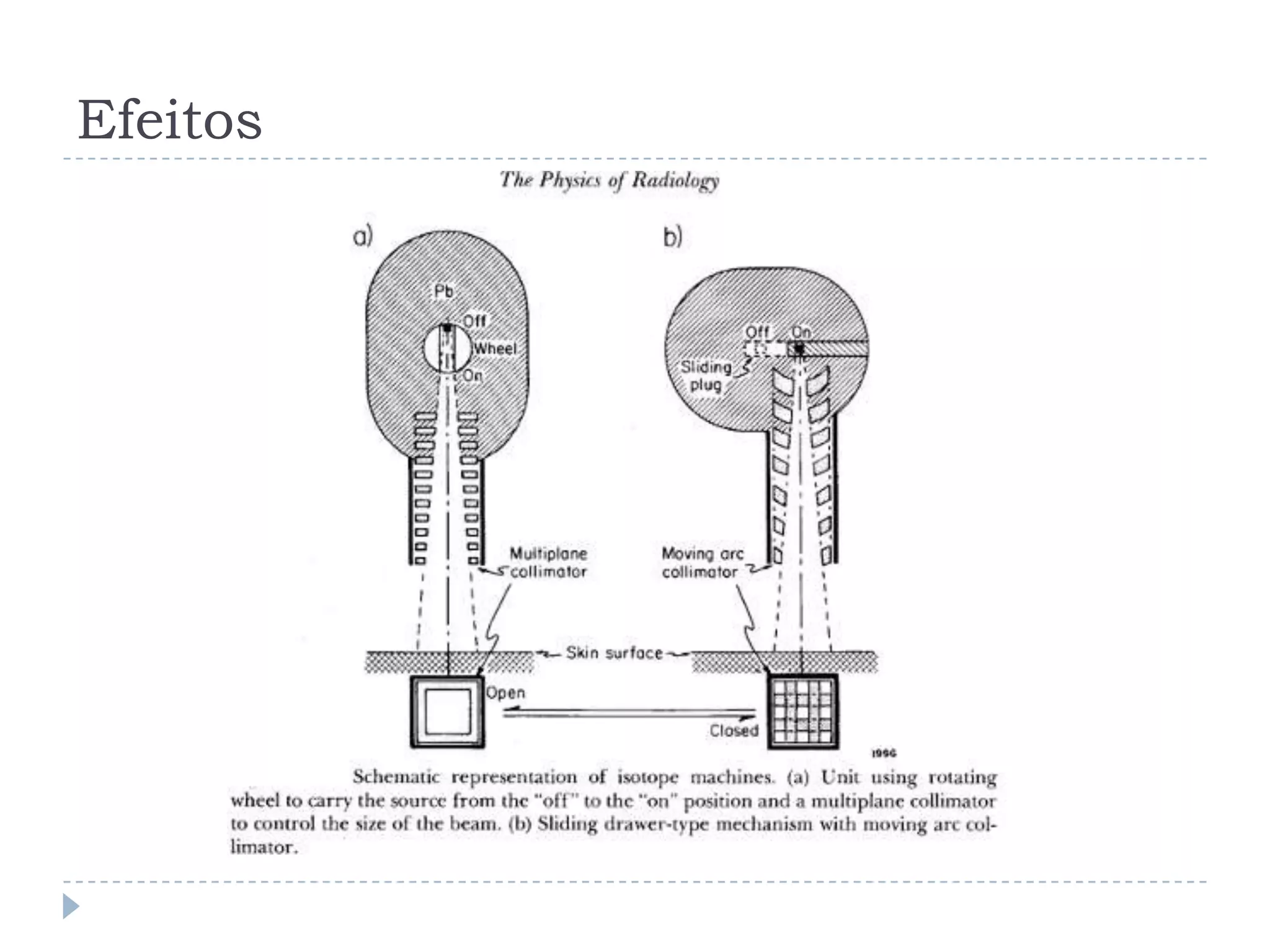

- 12.

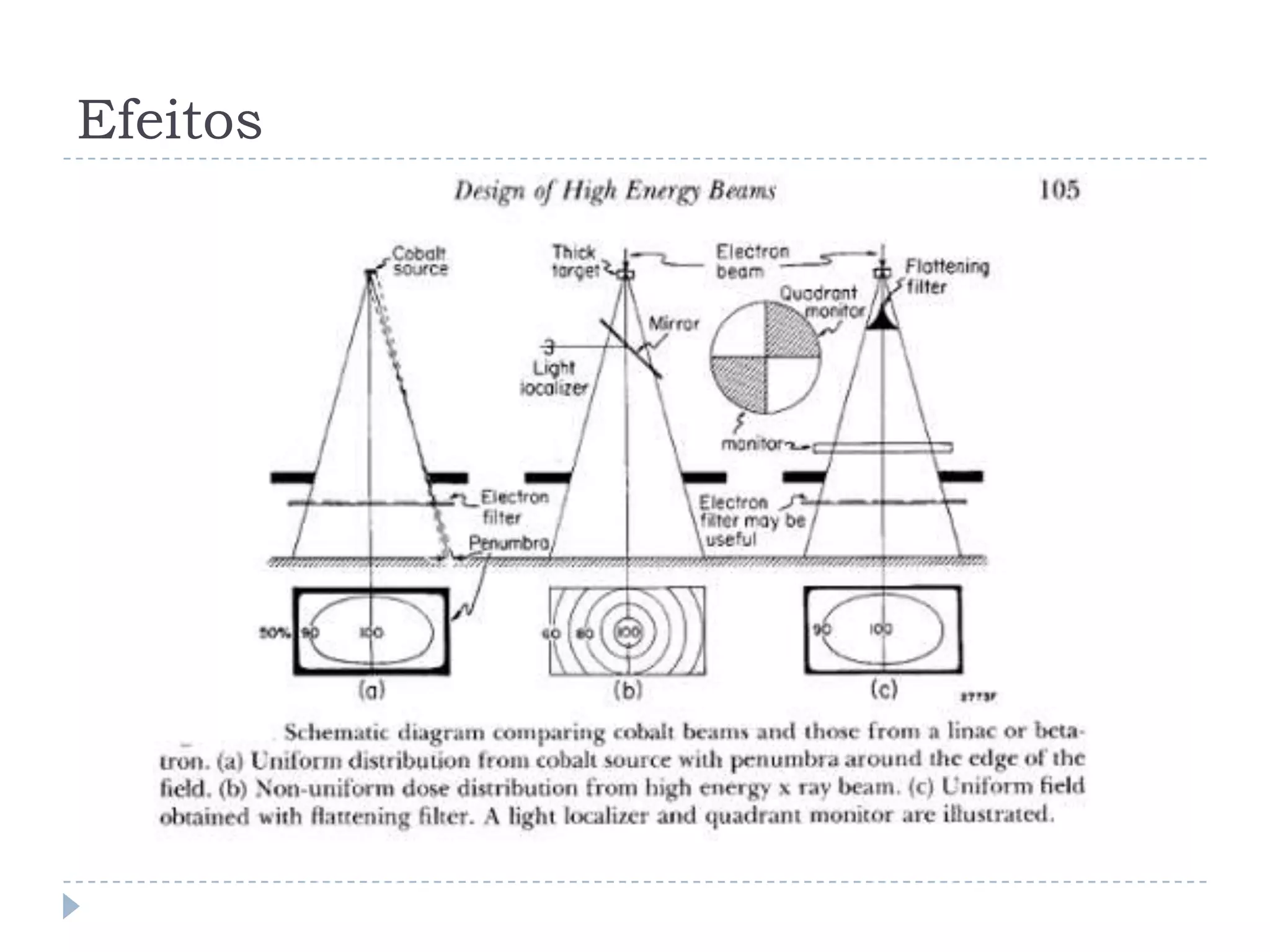

- 13.
- 14.
- 15. Penumbra Efeito criado apartir de espalhamento inelástico do fóton com as placas colimadoras. Contribui para a contaminação de elétrons sobre a região irradiada. (caso indesejado) Etr ~ 0,99 MeV para fótons de 1,25 MeV.
- 16.
- 17.
- 18.

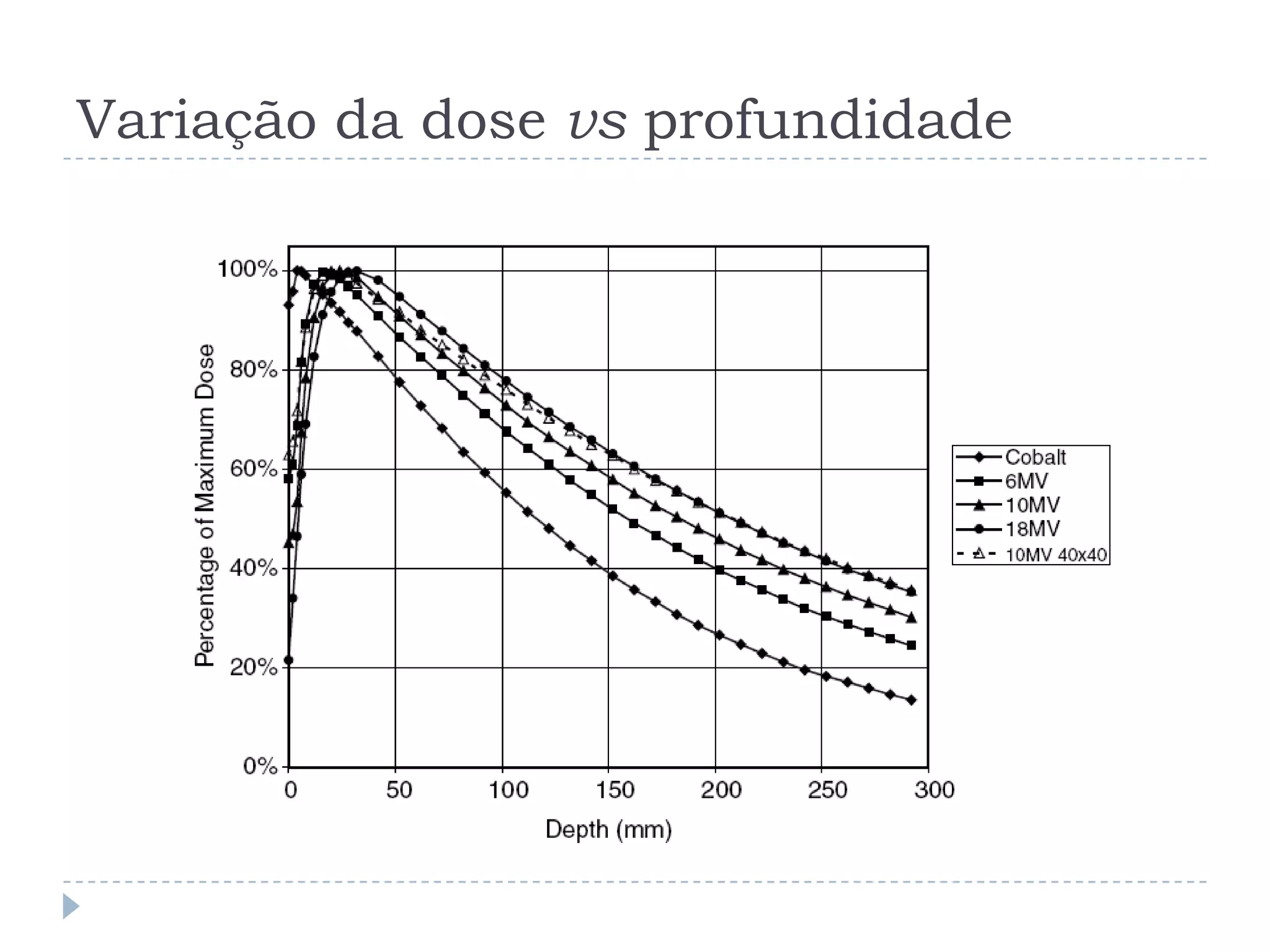

- 19. Variação da dosevs profundidade
- 20. Distribuição de Isodoses • As cartas de isodose são função da forma e da área do campo de irradiação, da distância foco-superfície e da qualidade da radiação.
- 21.
- 22. Porcentagem de Doseprofunda(PDP) Relação percentual da Dose numa profundidade em relação a dose máxima A percentagem de dose profunda decresce com o aumento da profundidade devido à atenuação sofrida pela radiação e com o inverso do quadrado da distância, com exceção da região de build-up.

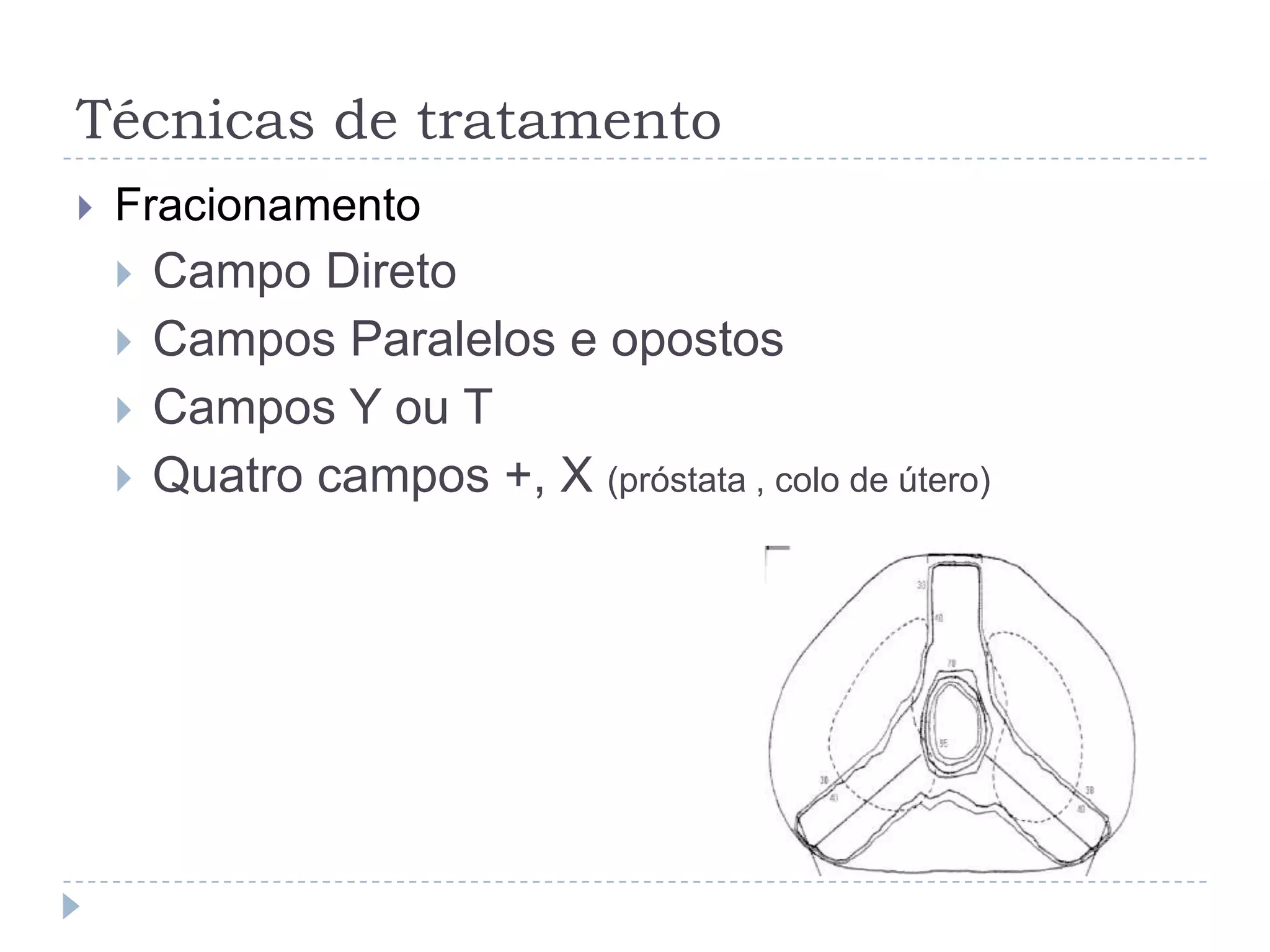

- 23. Técnicas de tratamento Fracionamento Campo Direto Campos Paralelos e opostos Campos Y ou T Quatro campos +, X (próstata , colo de útero)

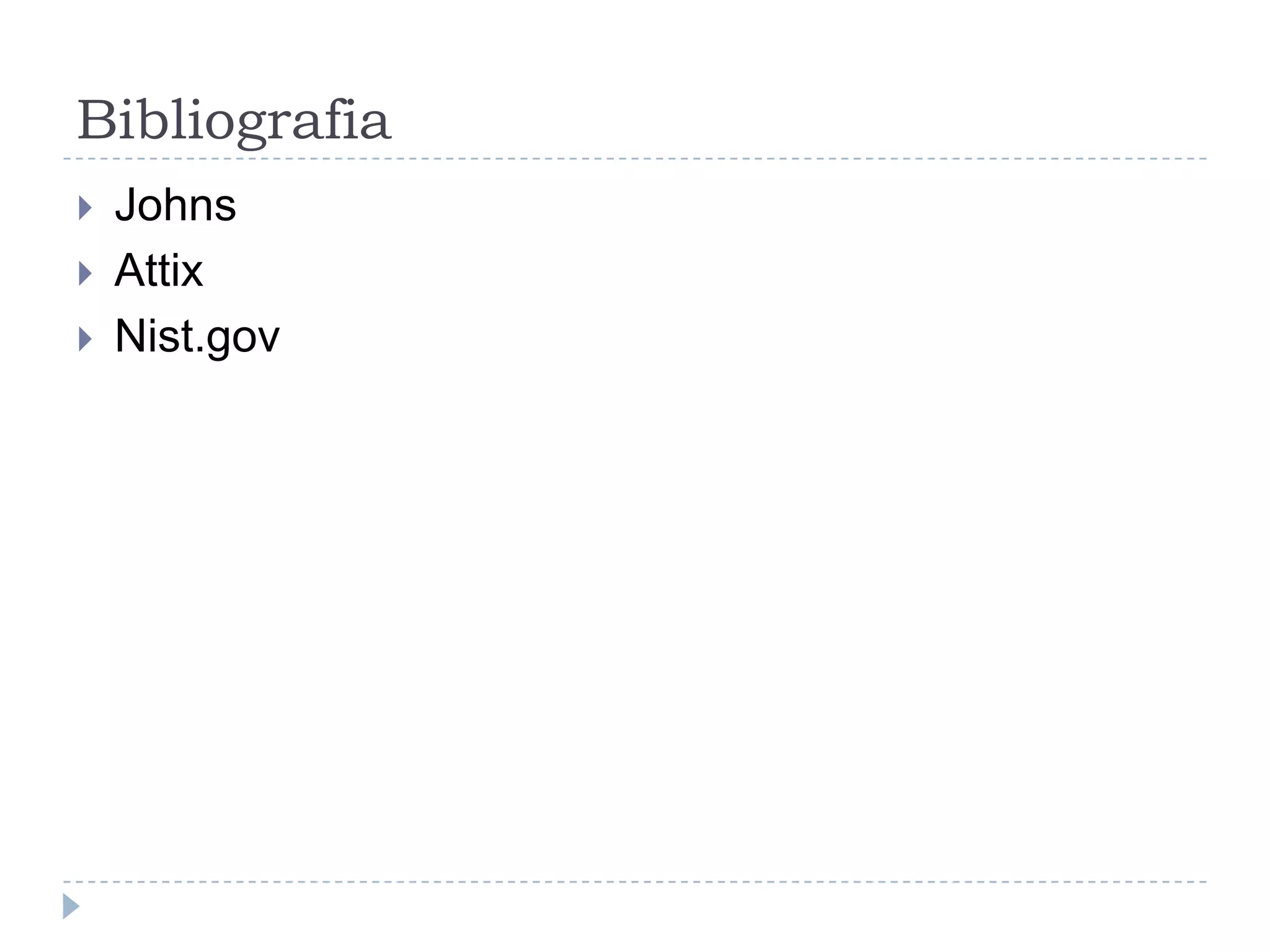

- 24. Bibliografia Johns Attix Nist.gov
