Circuitos de Corrente Alternada

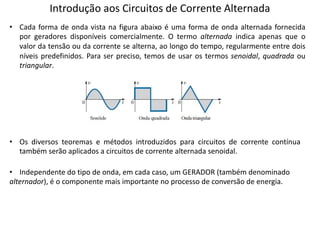

Introdução aos Circuitos de Corrente Alternada
• Cada forma de onda vista na figura abaixo é uma forma de onda alternada fornecida
por geradores disponíveis comercialmente. O termo alternada indica apenas que o
valor da tensão ou da corrente se alterna, ao longo do tempo, regularmente entre dois
níveis predefinidos. Para ser preciso, temos de usar os termos senoidal, quadrada ou
triangular.
• Os diversos teoremas e métodos introduzidos para circuitos de corrente contínua
também serão aplicados a circuitos de corrente alternada senoidal.
• Independente do tipo de onda, em cada caso, um GERADOR (também denominado
alternador), é o componente mais importante no processo de conversão de energia.
Introdução aos Circuitos de Corrente Alternada

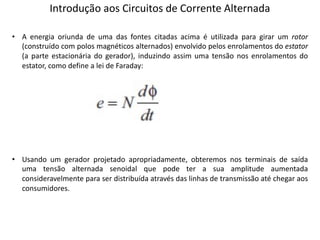

• A energia oriunda de uma das fontes citadas acima é utilizada para girar um rotor
(construído com polos magnéticos alternados) envolvido pelos enrolamentos do estator
(a parte estacionária do gerador), induzindo assim uma tensão nos enrolamentos do
estator, como define a lei de Faraday:
• Usando um gerador projetado apropriadamente, obteremos nos terminais de saída
uma tensão alternada senoidal que pode ter a sua amplitude aumentada
consideravelmente para ser distribuída através das linhas de transmissão até chegar aos
consumidores.
Introdução aos Circuitos de Corrente Alternada
• A forma de onda senoidal, com suad notações adicionais, é vista na figura abaixo e será
o modelo para a definição dos termos básicos. Esses termos podem ser aplicados a
qualquer forma de onda alternada. Ao longo do estudo das diversas definições, o eixo
vertical dos gráficos é usado para representar tensões e correntes, enquanto o eixo
horizontal sempre representa o tempo.
Introdução aos Circuitos de Corrente Alternada
• Forma de Onda: Gráfico de uma grandeza, como a tensão na figura, em função da
variável tempo, posição, graus, radianos, temperatura, entre outras.
• Valor Instanâneo: Amplitude de uma forma deonda em um instante de tempo qualquer.
É representado por letras minúsculas (e1, e2).
• Amplitude de Pico: Valor máximo de uma forma de onda em relação ao valor médio. É
representado por letras maiúsculas (como Em na figura para fontes de tensão e Vm para
quedas de tensão por meio de uma carga). No caso da forma de onda da Figura, o valor
médio é zero volt e Em é a amplitude indicada na figura.
Introdução aos Circuitos de Corrente Alternada

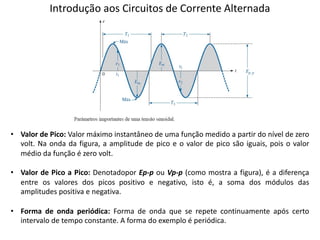

• Valor de Pico: Valor máximo instantâneo de uma função medido a partir do nível de zero
volt. Na onda da figura, a amplitude de pico e o valor de pico são iguais, pois o valor
médio da função é zero volt.
• Valor de Pico a Pico: Denotadopor Ep-p ou Vp-p (como mostra a figura), é a diferença
entre os valores dos picos positivo e negativo, isto é, a soma dos módulos das
amplitudes positiva e negativa.
• Forma de onda periódica: Forma de onda que se repete continuamente após certo
intervalo de tempo constante. A forma do exemplo é periódica.
Introdução aos Circuitos de Corrente Alternada
• Período (T): Intervalo de tempo entre repetições sucessivas de uma forma de onda
periódica.
• Ciclo: Parte de uma forma de onda contida em um intervalo de tempo igual a um
período. Os ciclos definidos por T1, T2 e T3 na figura podem parecer diferentes na figura
abaixo, mas como estão todos contidos em um período, satisfazem à definição de ciclo.
Introdução aos Circuitos de Corrente Alternada

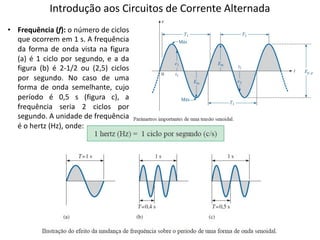

• Frequência (f): o número de ciclos
que ocorrem em 1 s. A frequência
da forma de onda vista na figura
(a) é 1 ciclo por segundo, e a da
figura (b) é 2-1/2 ou (2,5) ciclos
por segundo. No caso de uma
forma de onda semelhante, cujo
período é 0,5 s (figura c), a
frequência seria 2 ciclos por
segundo. A unidade de frequência
é o hertz (Hz), onde:
Introdução aos Circuitos de Corrente Alternada

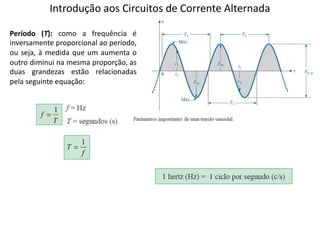

Período (T): como a frequência é
inversamente proporcional ao período,
ou seja, à medida que um aumenta o
outro diminui na mesma proporção, as
duas grandezas estão relacionadas
pela seguinte equação:
Introdução aos Circuitos de Corrente Alternada

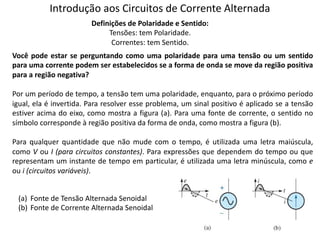

Definições de Polaridade e Sentido:
Tensões: tem Polaridade.
Correntes: tem Sentido.
Você pode estar se perguntando como uma polaridade para uma tensão ou um sentido
para uma corrente podem ser estabelecidos se a forma de onda se move da região positiva
para a região negativa?
Por um período de tempo, a tensão tem uma polaridade, enquanto, para o próximo período
igual, ela é invertida. Para resolver esse problema, um sinal positivo é aplicado se a tensão
estiver acima do eixo, como mostra a figura (a). Para uma fonte de corrente, o sentido no
símbolo corresponde à região positiva da forma de onda, como mostra a figura (b).
Para qualquer quantidade que não mude com o tempo, é utilizada uma letra maiúscula,
como V ou I (para circuitos constantes). Para expressões que dependem do tempo ou que
representam um instante de tempo em particular, é utilizada uma letra minúscula, como e
ou i (circuitos variáveis).
(a) Fonte de Tensão Alternada Senoidal
(b) Fonte de Corrente Alternada Senoidal

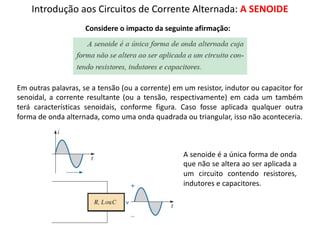

Introdução aos Circuitos de Corrente Alternada: A SENOIDE
Considere o impacto da seguinte afirmação:
Em outras palavras, se a tensão (ou a corrente) em um resistor, indutor ou capacitor for
senoidal, a corrente resultante (ou a tensão, respectivamente) em cada um também
terá características senoidais, conforme figura. Caso fosse aplicada qualquer outra
forma de onda alternada, como uma onda quadrada ou triangular, isso não aconteceria.
A senoide é a única forma de onda
que não se altera ao ser aplicada a
um circuito contendo resistores,
indutores e capacitores.
Introdução aos Circuitos de Corrente Alternada: A SENOIDE

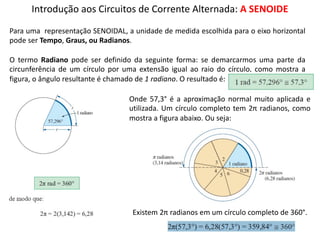

Para uma representação SENOIDAL, a unidade de medida escolhida para o eixo horizontal
pode ser Tempo, Graus, ou Radianos.
O termo Radiano pode ser definido da seguinte forma: se demarcarmos uma parte da
circunferência de um círculo por uma extensão igual ao raio do círculo, como mostra a
figura, o ângulo resultante é chamado de 1 radiano. O resultado é:
Onde 57,3° é a aproximação normal muito aplicada e
utilizada. Um círculo completo tem 2π radianos, como
mostra a figura abaixo. Ou seja:
Existem 2π radianos em um círculo completo de 360°.
Introdução aos Circuitos de Corrente Alternada: A SENOIDE

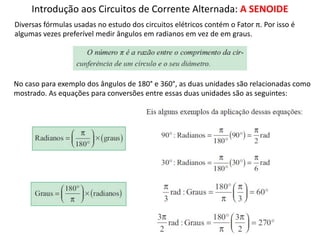

Diversas fórmulas usadas no estudo dos circuitos elétricos contém o Fator π. Por isso é
algumas vezes preferível medir ângulos em radianos em vez de em graus.
No caso para exemplo dos ângulos de 180° e 360°, as duas unidades são relacionadas como
mostrado. As equações para conversões entre essas duas unidades são as seguintes:
Introdução aos Circuitos de Corrente Alternada: A SENOIDE

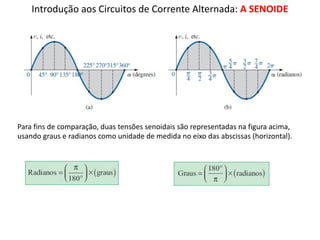

Para fins de comparação, duas tensões senoidais são representadas na figura acima,
usando graus e radianos como unidade de medida no eixo das abscissas (horizontal).
Introdução aos Circuitos de Corrente Alternada: A SENOIDE

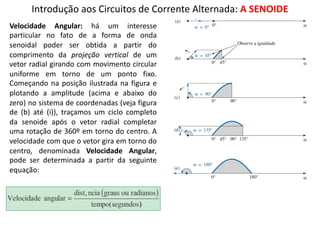

Velocidade Angular: há um interesse
particular no fato de a forma de onda
senoidal poder ser obtida a partir do
comprimento da projeção vertical de um
vetor radial girando com movimento circular
uniforme em torno de um ponto fixo.
Começando na posição ilustrada na figura e
plotando a amplitude (acima e abaixo do
zero) no sistema de coordenadas (veja figura
de (b) até (i)), traçamos um ciclo completo
da senoide após o vetor radial completar
uma rotação de 360º em torno do centro. A
velocidade com que o vetor gira em torno do
centro, denominada Velocidade Angular,
pode ser determinada a partir da seguinte
equação:

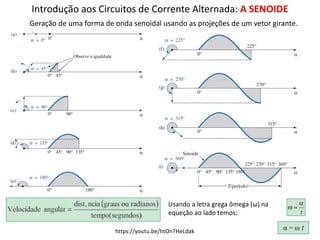

Introdução aos Circuitos de Corrente Alternada: A SENOIDE
Geração de uma forma de onda senoidal usando as projeções de um vetor girante.
Usando a letra grega ômega (ω) na
equeção ao lado temos:
https://youtu.be/htOnTHeLdak
Introdução aos Circuitos de Corrente Alternada: A SENOIDE

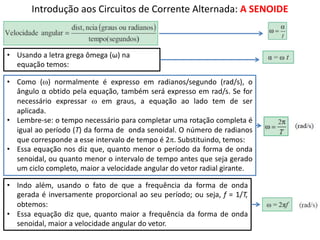

• Usando a letra grega ômega (ω) na
equação temos:
• Como (w) normalmente é expresso em radianos/segundo (rad/s), o
ângulo α obtido pela equação, também será expresso em rad/s. Se for
necessário expressar w em graus, a equação ao lado tem de ser
aplicada.
• Lembre-se: o tempo necessário para completar uma rotação completa é
igual ao período (T) da forma de onda senoidal. O número de radianos
que corresponde a esse intervalo de tempo é 2p. Substituindo, temos:
• Essa equação nos diz que, quanto menor o período da forma de onda
senoidal, ou quanto menor o intervalo de tempo antes que seja gerado
um ciclo completo, maior a velocidade angular do vetor radial girante.
• Indo além, usando o fato de que a frequência da forma de onda
gerada é inversamente proporcional ao seu período; ou seja, f = 1/T,
obtemos:
• Essa equação diz que, quanto maior a frequência da forma de onda
senoidal, maior a velocidade angular do vetor.
Introdução aos Circuitos de Corrente Alternada: A SENOIDE

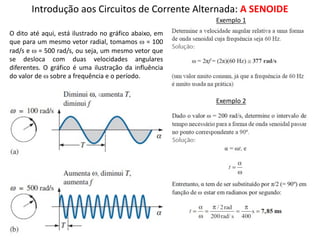

O dito até aqui, está ilustrado no gráfico abaixo, em
que para um mesmo vetor radial, tomamos w = 100
rad/s e w = 500 rad/s, ou seja, um mesmo vetor que
se desloca com duas velocidades angulares
diferentes. O gráfico é uma ilustração da influência
do valor de w sobre a frequência e o período.
Exemplo 1
Exemplo 2

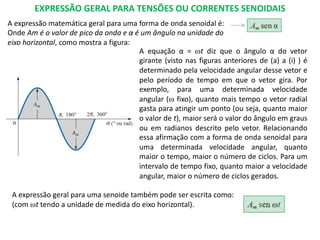

EXPRESSÃO GERAL PARA TENSÕES OU CORRENTES SENOIDAIS
A expressão matemática geral para uma forma de onda senoidal é:
Onde Am é o valor de pico da onda e α é um ângulo na unidade do
eixo horizontal, como mostra a figura:
A equação α = wt diz que o ângulo α do vetor
girante (visto nas figuras anteriores de (a) a (i) ) é
determinado pela velocidade angular desse vetor e
pelo período de tempo em que o vetor gira. Por
exemplo, para uma determinada velocidade
angular (w fixo), quanto mais tempo o vetor radial
gasta para atingir um ponto (ou seja, quanto maior
o valor de t), maior será o valor do ângulo em graus
ou em radianos descrito pelo vetor. Relacionando
essa afirmação com a forma de onda senoidal para
uma determinada velocidade angular, quanto
maior o tempo, maior o número de ciclos. Para um
intervalo de tempo fixo, quanto maior a velocidade
angular, maior o número de ciclos gerados.
A expressão geral para uma senoide também pode ser escrita como:
(com wt tendo a unidade de medida do eixo horizontal).

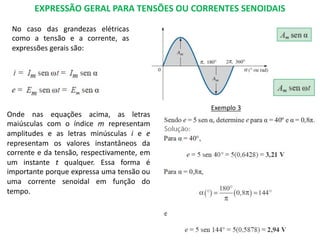

EXPRESSÃO GERAL PARA TENSÕES OU CORRENTES SENOIDAIS
No caso das grandezas elétricas
como a tensão e a corrente, as
expressões gerais são:
Onde nas equações acima, as letras
maiúsculas com o índice m representam
amplitudes e as letras minúsculas i e e
representam os valores instantâneos da
corrente e da tensão, respectivamente, em
um instante t qualquer. Essa forma é
importante porque expressa uma tensão ou
uma corrente senoidal em função do
tempo.
Exemplo 3
EXPRESSÃO GERAL PARA TENSÕES OU CORRENTES SENOIDAIS

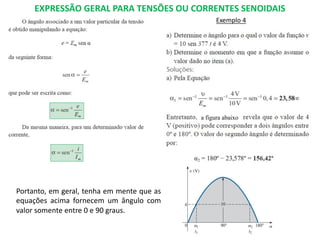

Exemplo 4
a figura abaixo
Portanto, em geral, tenha em mente que as
equações acima fornecem um ângulo com
valor somente entre 0 e 90 graus.
EXPRESSÃO GERAL PARA TENSÕES OU CORRENTES SENOIDAIS

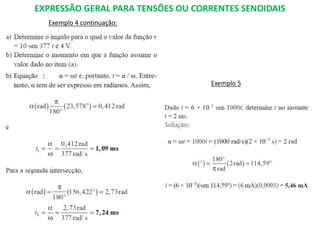

Exemplo 4 continuação:
:
Exemplo 5

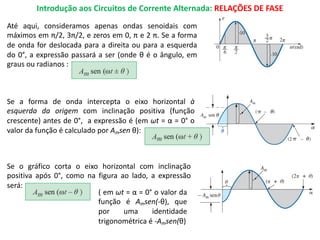

Introdução aos Circuitos de Corrente Alternada: RELAÇÕES DE FASE
Até aqui, consideramos apenas ondas senoidais com
máximos em π/2, 3π/2, e zeros em 0, π e 2 π. Se a forma
de onda for deslocada para a direita ou para a esquerda
do 0°, a expressão passará a ser (onde θ é o ângulo, em
graus ou radianos :
Se a forma de onda intercepta o eixo horizontal à
esquerda da origem com inclinação positiva (função
crescente) antes de 0°, a expressão é (em ωt = α = 0° o
valor da função é calculado por Amsen θ):
Se o gráfico corta o eixo horizontal com inclinação
positiva após 0°, como na figura ao lado, a expressão
será:
( em ωt = α = 0° o valor da
função é Amsen(-θ), que
por uma identidade
trigonométrica é -Amsen(θ)

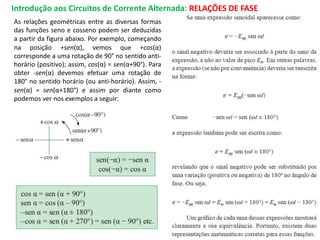

Introdução aos Circuitos de Corrente Alternada: RELAÇÕES DE FASE

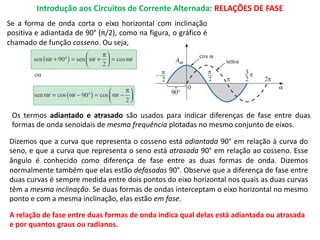

Se a forma de onda corta o eixo horizontal com inclinação
positiva e adiantada de 90° (π/2), como na figura, o gráfico é
chamado de função cosseno. Ou seja,
Os termos adiantado e atrasado são usados para indicar diferenças de fase entre duas
formas de onda senoidais de mesma frequência plotadas no mesmo conjunto de eixos.
Dizemos que a curva que representa o cosseno está adiantada 90° em relação à curva do
seno, e que a curva que representa o seno está atrasada 90° em relação ao cosseno. Esse
ângulo é conhecido como diferença de fase entre as duas formas de onda. Dizemos
normalmente também que elas estão defasadas 90°. Observe que a diferença de fase entre
duas curvas é sempre medida entre dois pontos do eixo horizontal nos quais as duas curvas
têm a mesma inclinação. Se duas formas de ondas interceptam o eixo horizontal no mesmo
ponto e com a mesma inclinação, elas estão em fase.
A relação de fase entre duas formas de onda indica qual delas está adiantada ou atrasada
e por quantos graus ou radianos.
Introdução aos Circuitos de Corrente Alternada: RELAÇÕES DE FASE
As relações geométricas entre as diversas formas
das funções seno e cosseno podem ser deduzidas
a partir da figura abaixo. Por exemplo, começando
na posição +sen(α), vemos que +cos(α)
corresponde a uma rotação de 90° no sentido anti-
horário (positivo); assim, cos(α) = sen(α+90°). Para
obter -sen(α) devemos efetuar uma rotação de
180° no sentido horário (ou anti-horário). Assim, -
sen(α) = sen(α+180°) e assim por diante como
podemos ver nos exemplos a seguir:
Introdução aos Circuitos de Corrente Alternada: VALOR MÉDIO

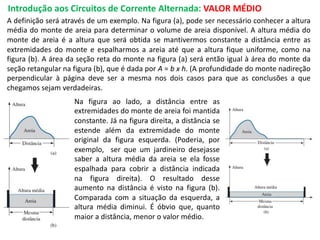

A definição será através de um exemplo. Na figura (a), pode ser necessário conhecer a altura
média do monte de areia para determinar o volume de areia disponível. A altura média do
monte de areia é a altura que será obtida se mantivermos constante a distância entre as
extremidades do monte e espalharmos a areia até que a altura fique uniforme, como na
figura (b). A área da seção reta do monte na figura (a) será então igual à área do monte da
seção retangular na figura (b), que é dada por A = b x h. (A profundidade do monte nadireção
perpendicular à página deve ser a mesma nos dois casos para que as conclusões a que
chegamos sejam verdadeiras.
Na figura ao lado, a distância entre as
extremidades do monte de areia foi mantida
constante. Já na figura direita, a distância se
estende além da extremidade do monte
original da figura esquerda. (Poderia, por
exemplo, ser que um jardineiro desejasse
saber a altura média da areia se ela fosse
espalhada para cobrir a distância indicada
na figura direita). O resultado desse
aumento na distância é visto na figura (b).
Comparada com a situação da esquerda, a
altura média diminui. É óbvio que, quanto
maior a distância, menor o valor médio.
Introdução aos Circuitos de Corrente Alternada: VALOR MÉDIO

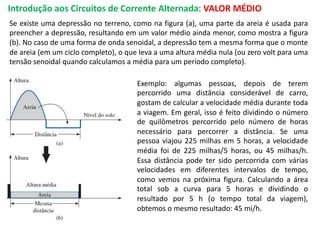

Se existe uma depressão no terreno, como na figura (a), uma parte da areia é usada para
preencher a depressão, resultando em um valor médio ainda menor, como mostra a figura
(b). No caso de uma forma de onda senoidal, a depressão tem a mesma forma que o monte
de areia (em um ciclo completo), o que leva a uma altura média nula (ou zero volt para uma
tensão senoidal quando calculamos a média para um período completo).
Exemplo: algumas pessoas, depois de terem
percorrido uma distância considerável de carro,
gostam de calcular a velocidade média durante toda
a viagem. Em geral, isso é feito dividindo o número
de quilômetros percorrido pelo número de horas
necessário para percorrer a distância. Se uma
pessoa viajou 225 milhas em 5 horas, a velocidade
média foi de 225 milhas/5 horas, ou 45 milhas/h.
Essa distância pode ter sido percorrida com várias
velocidades em diferentes intervalos de tempo,
como vemos na próxima figura. Calculando a área
total sob a curva para 5 horas e dividindo o
resultado por 5 h (o tempo total da viagem),
obtemos o mesmo resultado: 45 mi/h.
Introdução aos Circuitos de Corrente Alternada: VALOR MÉDIO
𝑉𝑎𝑙𝑜𝑟 𝑚é𝑑𝑖𝑜 =
á𝑟𝑒𝑎 𝑠𝑜𝑏 𝑎 𝑐𝑢𝑟𝑣𝑎 (𝑜𝑢 𝑠𝑜𝑚𝑎 𝑎𝑙𝑔é𝑏𝑟𝑖𝑐𝑎 𝑑𝑎 á𝑟𝑒𝑎)
𝑑𝑖𝑠𝑡â𝑛𝑐𝑖𝑎 𝑐𝑜𝑚𝑝𝑟𝑖𝑚𝑒𝑛𝑡𝑜 𝑑𝑎 𝑐𝑢𝑟𝑣𝑎
No Exemplo 6, velocidade média será igual a:
A soma algébrica das áreas deve ser determinada, pois algumas podem estar abaixo
do eixo horizontal. As áreas acima do eixo são tomadas como positivo, e as áreas
abaixo do eixo, como negativo. Um valor médio positivo estará acima do eixo, e um
valor negativo, abaixo. O valor médio de qualquer corrente ou tensão é o valor
indicado por um medidor de corrente contínua. Em outras palavras, ao longo de um
ciclo completo, o valor médio de uma forma de onda periódica é o valor CC
equivalente.
Introdução aos Circuitos de Corrente Alternada: VALOR MÉDIO

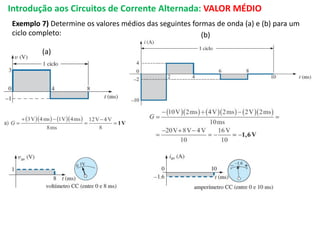

Exemplo 7) Determine os valores médios das seguintes formas de onda (a) e (b) para um
ciclo completo:
(a)
(b)
Introdução aos Circuitos de Corrente Alternada: VALOR MÉDIO
Para o encontrar o valor médio de uma senoide, devemos calcular a área de um dos
semiciclos usando o método da integração e assim podemos considerar que:
A área do semiciclo positivo ou negativo de uma senoide é igual a 2Am.
Para calcular a área sob o pulso positivo usando integração, começamos com a expressão:
Á𝑟𝑒𝑎 = :
!
"
𝐴#𝑠𝑒𝑛(𝛼) 𝑑𝛼
Como conhecemos a área do semiciclo positivo (ou negativo) da senoide, determinamos
facilmente o valor médio usando:
G = 2
$!
"
= 0,637𝐴#
Exemplo 8) Determine o valor médio da forma de
onda da figura:
O valor pico a pico dessa tensão é 16 mV + 2
mV = 18 mV. A amplitude de pico da forma de
onda senoidal é 18 mV/2 = 9 mV. Subtraindo 9
mV de 2 mV (ou somando 9 mV a –16 mV),
obtemos um valor médio (ou nível CC) de -
7mV, indicado pela linha tracejada na figura.

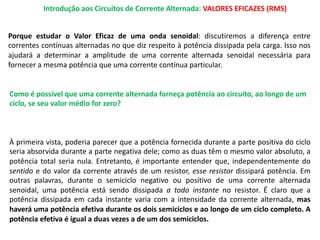

Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)
Porque estudar o Valor Eficaz de uma onda senoidal: discutiremos a diferença entre
correntes contínuas alternadas no que diz respeito à potência dissipada pela carga. Isso nos
ajudará a determinar a amplitude de uma corrente alternada senoidal necessária para
fornecer a mesma potência que uma corrente contínua particular.
Como é possível que uma corrente alternada forneça potência ao circuito, ao longo de um
ciclo, se seu valor médio for zero?
À primeira vista, poderia parecer que a potência fornecida durante a parte positiva do ciclo
seria absorvida durante a parte negativa dele; como as duas têm o mesmo valor absoluto, a
potência total seria nula. Entretanto, é importante entender que, independentemente do
sentido e do valor da corrente através de um resistor, esse resistor dissipará potência. Em
outras palavras, durante o semiciclo negativo ou positivo de uma corrente alternada
senoidal, uma potência está sendo dissipada a todo instante no resistor. É claro que a
potência dissipada em cada instante varia com a intensidade da corrente alternada, mas
haverá uma potência efetiva durante os dois semiciclos e ao longo de um ciclo completo. A
potência efetiva é igual a duas vezes a de um dos semiciclos.
Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)

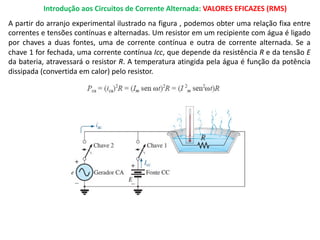

A partir do arranjo experimental ilustrado na figura , podemos obter uma relação fixa entre
correntes e tensões contínuas e alternadas. Um resistor em um recipiente com água é ligado
por chaves a duas fontes, uma de corrente contínua e outra de corrente alternada. Se a
chave 1 for fechada, uma corrente contínua Icc, que depende da resistência R e da tensão E
da bateria, atravessará o resistor R. A temperatura atingida pela água é função da potência
dissipada (convertida em calor) pelo resistor.
Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)

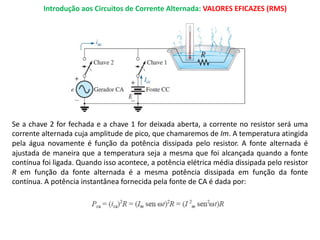

Se a chave 2 for fechada e a chave 1 for deixada aberta, a corrente no resistor será uma
corrente alternada cuja amplitude de pico, que chamaremos de Im. A temperatura atingida
pela água novamente é função da potência dissipada pelo resistor. A fonte alternada é
ajustada de maneira que a temperatura seja a mesma que foi alcançada quando a fonte
contínua foi ligada. Quando isso acontece, a potência elétrica média dissipada pelo resistor
R em função da fonte alternada é a mesma potência dissipada em função da fonte
contínua. A potência instantânea fornecida pela fonte de CA é dada por:

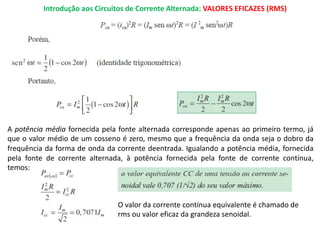

Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)
A potência média fornecida pela fonte alternada corresponde apenas ao primeiro termo, já
que o valor médio de um cosseno é zero, mesmo que a frequência da onda seja o dobro da
frequência da forma de onda da corrente deentrada. Igualando a potência média, fornecida
pela fonte de corrente alternada, à potência fornecida pela fonte de corrente contínua,
temos:
O valor da corrente contínua equivalente é chamado de
rms ou valor eficaz da grandeza senoidal.
Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)

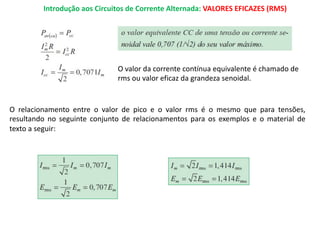

O valor da corrente contínua equivalente é chamado de
rms ou valor eficaz da grandeza senoidal.
O relacionamento entre o valor de pico e o valor rms é o mesmo que para tensões,
resultando no seguinte conjunto de relacionamentos para os exemplos e o material de
texto a seguir:
Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)

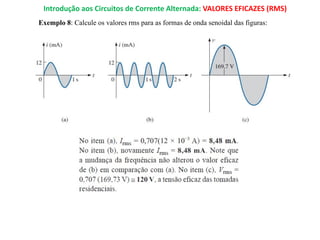

Exemplo 8: Calcule os valores rms para as formas de onda senoidal das figuras:
Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)

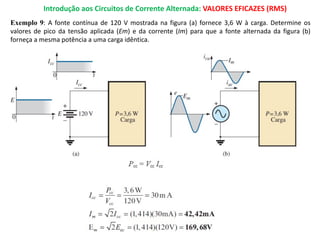

Exemplo 9: A fonte contínua de 120 V mostrada na figura (a) fornece 3,6 W à carga. Determine os
valores de pico da tensão aplicada (Em) e da corrente (Im) para que a fonte alternada da figura (b)
forneça a mesma potência a uma carga idêntica.
Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)

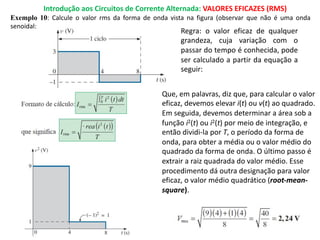

Exemplo 10: Calcule o valor rms da forma de onda vista na figura (observar que não é uma onda
senoidal:
Regra: o valor eficaz de qualquer
grandeza, cuja variação com o
passar do tempo é conhecida, pode
ser calculado a partir da equação a
seguir:
Que, em palavras, diz que, para calcular o valor
eficaz, devemos elevar i(t) ou v(t) ao quadrado.
Em seguida, devemos determinar a área sob a
função i2(t) ou i2(t) por meio de integração, e
então dividi-la por T, o período da forma de
onda, para obter a média ou o valor médio do
quadrado da forma de onda. O último passo é
extrair a raiz quadrada do valor médio. Esse
procedimento dá outra designação para valor
eficaz, o valor médio quadrático (root-mean-
square).
Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)

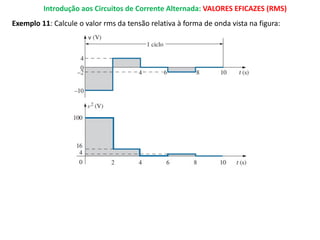

Exemplo 11: Calcule o valor rms da tensão relativa à forma de onda vista na figura:
Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)

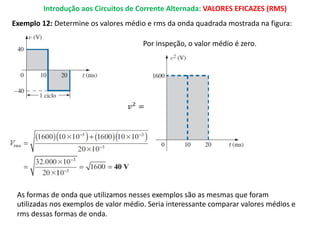

Exemplo 12: Determine os valores médio e rms da onda quadrada mostrada na figura:
Por inspeção, o valor médio é zero.
𝑣%
=
As formas de onda que utilizamos nesses exemplos são as mesmas que foram
utilizadas nos exemplos de valor médio. Seria interessante comparar valores médios e
rms dessas formas de onda.
Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)

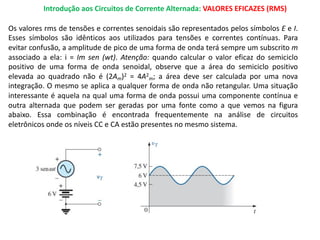

Os valores rms de tensões e correntes senoidais são representados pelos símbolos E e I.
Esses símbolos são idênticos aos utilizados para tensões e correntes contínuas. Para
evitar confusão, a amplitude de pico de uma forma de onda terá sempre um subscrito m
associado a ela: i = Im sen (wt). Atenção: quando calcular o valor eficaz do semiciclo
positivo de uma forma de onda senoidal, observe que a área do semiciclo positivo
elevada ao quadrado não é (2Am)2 = 4A2
m; a área deve ser calculada por uma nova
integração. O mesmo se aplica a qualquer forma de onda não retangular. Uma situação

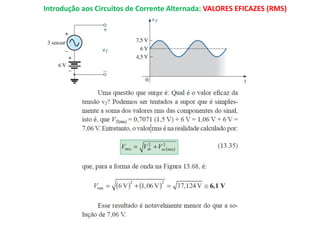

interessante é aquela na qual uma forma de onda possui uma componente contínua e
outra alternada que podem ser geradas por uma fonte como a que vemos na figura
abaixo. Essa combinação é encontrada frequentemente na análise de circuitos
eletrônicos onde os níveis CC e CA estão presentes no mesmo sistema.
Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)

Mais conteúdo relacionado

Mais procurados

Exercicios de torção
Exercicios de torçãoExercicios de torção
Exercicios de torção
Romualdo SF

Circuitos de corrente alternada
Circuitos de corrente alternadaCircuitos de corrente alternada
Circuitos de corrente alternada
Rammon Carvalho

Amplificador Classe AB - Teoria
Amplificador Classe AB - TeoriaAmplificador Classe AB - Teoria
Amplificador Classe AB - Teoria
André Paiva

Penyearah Satu Fasa Terkendali Penuh
Penyearah Satu Fasa Terkendali PenuhPenyearah Satu Fasa Terkendali Penuh
Penyearah Satu Fasa Terkendali PenuhUniv of Jember

Exercicios circuitos magnéticos
Exercicios circuitos magnéticosExercicios circuitos magnéticos
Exercicios circuitos magnéticos
Gzuz_notlad

Amp op i - conceitos basicos(1)
Amp op i - conceitos basicos(1)Amp op i - conceitos basicos(1)
Amp op i - conceitos basicos(1)
polsks

Rangkaian dioda dan regulator
Rangkaian dioda dan regulatorRangkaian dioda dan regulator
Rangkaian dioda dan regulator
Firda Purbandari

Gabarito v2
Gabarito v2Gabarito v2
Gabarito v2
Leandro Rezende

exercicios thevenin e norton
exercicios thevenin e nortonexercicios thevenin e norton
exercicios thevenin e norton
Marina Sartori

Exercicios sinais senoidais
Exercicios sinais senoidaisExercicios sinais senoidais
Exercicios sinais senoidais
Glauber Pires

Motor induksi
Motor induksiMotor induksi
Motor induksi
Bambang Haryono

Apresentação motores de indução
Apresentação motores de induçãoApresentação motores de indução
Apresentação motores de indução
Luiz Carlos Farkas

Sinais senoidais
Sinais senoidaisSinais senoidais
Sinais senoidais
Cassio Gonçalves Costa

Capacitores indutores
Capacitores indutoresCapacitores indutores
Capacitores indutores
elias santos

Clase 11 inductores en serie y paralelo AC
Clase 11 inductores en serie y paralelo ACClase 11 inductores en serie y paralelo AC
Clase 11 inductores en serie y paralelo AC
Tensor

Iel eletrônica
Iel eletrônicaIel eletrônica
Iel eletrônica
Banda Arte

Resolviendo problemas circuito equivalente de thévenin
Resolviendo problemas circuito equivalente de théveninResolviendo problemas circuito equivalente de thévenin
Resolviendo problemas circuito equivalente de thévenin
Evaldes01

Eletronica basica
Eletronica basicaEletronica basica
Eletronica basica
sampaio sampaio

Relatório diodos
Relatório diodos Relatório diodos
Relatório diodos
Victor Said

Circuitos rc y rl
Circuitos rc y rlCircuitos rc y rl

Mais procurados (20)

Exercicios de torção
Exercicios de torçãoExercicios de torção
Exercicios de torção

Circuitos de corrente alternada
Circuitos de corrente alternadaCircuitos de corrente alternada
Circuitos de corrente alternada

Amplificador Classe AB - Teoria
Amplificador Classe AB - TeoriaAmplificador Classe AB - Teoria
Amplificador Classe AB - Teoria

Penyearah Satu Fasa Terkendali Penuh
Penyearah Satu Fasa Terkendali PenuhPenyearah Satu Fasa Terkendali Penuh
Penyearah Satu Fasa Terkendali Penuh

Exercicios circuitos magnéticos
Exercicios circuitos magnéticosExercicios circuitos magnéticos
Exercicios circuitos magnéticos

Amp op i - conceitos basicos(1)
Amp op i - conceitos basicos(1)Amp op i - conceitos basicos(1)
Amp op i - conceitos basicos(1)

Rangkaian dioda dan regulator
Rangkaian dioda dan regulatorRangkaian dioda dan regulator
Rangkaian dioda dan regulator

Gabarito v2
Gabarito v2Gabarito v2
Gabarito v2

exercicios thevenin e norton
exercicios thevenin e nortonexercicios thevenin e norton
exercicios thevenin e norton

Exercicios sinais senoidais
Exercicios sinais senoidaisExercicios sinais senoidais
Exercicios sinais senoidais

Motor induksi
Motor induksiMotor induksi
Motor induksi

Apresentação motores de indução
Apresentação motores de induçãoApresentação motores de indução
Apresentação motores de indução

Sinais senoidais
Sinais senoidaisSinais senoidais
Sinais senoidais

Capacitores indutores
Capacitores indutoresCapacitores indutores
Capacitores indutores

Clase 11 inductores en serie y paralelo AC
Clase 11 inductores en serie y paralelo ACClase 11 inductores en serie y paralelo AC
Clase 11 inductores en serie y paralelo AC

Iel eletrônica
Iel eletrônicaIel eletrônica
Iel eletrônica

Resolviendo problemas circuito equivalente de thévenin
Resolviendo problemas circuito equivalente de théveninResolviendo problemas circuito equivalente de thévenin
Resolviendo problemas circuito equivalente de thévenin

Eletronica basica
Eletronica basicaEletronica basica
Eletronica basica

Relatório diodos
Relatório diodos Relatório diodos
Relatório diodos

Circuitos rc y rl
Circuitos rc y rlCircuitos rc y rl
Circuitos rc y rl


Semelhante a Circuitos de Corrente Alternada.pdf

Medidas de grandeza_de_sinais_de_forma_sinusoidal
Medidas de grandeza_de_sinais_de_forma_sinusoidalMedidas de grandeza_de_sinais_de_forma_sinusoidal
Medidas de grandeza_de_sinais_de_forma_sinusoidal
trinxa15

Power point de sistema de potência
Power point de sistema de potênciaPower point de sistema de potência
Power point de sistema de potência
Claudio Arkan

Máquina indução
Máquina induçãoMáquina indução
Máquina indução
Claudio Arkan

Aula 1 princípios fundamentais ca
Aula 1   princípios fundamentais caAula 1   princípios fundamentais ca
Aula 1 princípios fundamentais ca
Othon Santos Medeiros

31_oscilacoes_eletromag_e_corr_alternada.pdf
31_oscilacoes_eletromag_e_corr_alternada.pdf31_oscilacoes_eletromag_e_corr_alternada.pdf
31_oscilacoes_eletromag_e_corr_alternada.pdf
BaptistaBoanha

Aula_03_circuitos_diodo.ppt
Aula_03_circuitos_diodo.pptAula_03_circuitos_diodo.ppt
Aula_03_circuitos_diodo.ppt
LaraSilva622440

08b eletricidade básica
08b   eletricidade básica08b   eletricidade básica
08b eletricidade básica
Ricardo Pampu

Aceleração centrípeta1
Aceleração centrípeta1Aceleração centrípeta1
Aceleração centrípeta1
Danieli Soares

Máquina síncrona 3
Máquina síncrona 3Máquina síncrona 3
Máquina síncrona 3
Jim Naturesa

Eletrotecnica inversores(completo)
Eletrotecnica   inversores(completo)Eletrotecnica   inversores(completo)
Eletrotecnica inversores(completo)
EMERSON BURMANN

Circuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdf
Circuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdfCircuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdf
Circuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdf
JrBennitoBennito

Circuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdf
Circuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdfCircuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdf
Circuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdf
JrBennitoBennito

Amplificadores janese
Amplificadores janeseAmplificadores janese
Amplificadores janese
Gabriel Xavier

Amplificadores janese
Amplificadores janeseAmplificadores janese
Amplificadores janese
Gabriel Xavier

Bombas centrífugas turbobombas
Bombas centrífugas   turbobombasBombas centrífugas   turbobombas
Bombas centrífugas turbobombas
josé Faustino

Apostila sobre motores de indução trifásicos i
Apostila sobre motores de indução trifásicos iApostila sobre motores de indução trifásicos i
Apostila sobre motores de indução trifásicos i
Paulo Cesar Diniz Bicudo

Exercício de Eletrotécnica
Exercício de EletrotécnicaExercício de Eletrotécnica
Exercício de Eletrotécnica
Sandro Marques Solidario

Analisador de vibrações VIII Função de dois canais no domínio do tempo - or...
Analisador de vibrações VIII   Função de dois canais no domínio do tempo - or...Analisador de vibrações VIII   Função de dois canais no domínio do tempo - or...
Analisador de vibrações VIII Função de dois canais no domínio do tempo - or...
DMC Engenharia e Sistemas Ibéricos Lda

3.a Aula_N5CV1_Transformadores Trifásicos.ppt
3.a Aula_N5CV1_Transformadores Trifásicos.ppt3.a Aula_N5CV1_Transformadores Trifásicos.ppt
3.a Aula_N5CV1_Transformadores Trifásicos.ppt
MarcoGonalves69

1 relatorio fonte de tensao tais
1 relatorio fonte de tensao tais1 relatorio fonte de tensao tais
1 relatorio fonte de tensao tais
Taís Cananéa


Semelhante a Circuitos de Corrente Alternada.pdf (20)

Medidas de grandeza_de_sinais_de_forma_sinusoidal
Medidas de grandeza_de_sinais_de_forma_sinusoidalMedidas de grandeza_de_sinais_de_forma_sinusoidal
Medidas de grandeza_de_sinais_de_forma_sinusoidal

Power point de sistema de potência
Power point de sistema de potênciaPower point de sistema de potência
Power point de sistema de potência

Máquina indução
Máquina induçãoMáquina indução
Máquina indução

Aula 1 princípios fundamentais ca
Aula 1   princípios fundamentais caAula 1   princípios fundamentais ca
Aula 1 princípios fundamentais ca

31_oscilacoes_eletromag_e_corr_alternada.pdf
31_oscilacoes_eletromag_e_corr_alternada.pdf31_oscilacoes_eletromag_e_corr_alternada.pdf
31_oscilacoes_eletromag_e_corr_alternada.pdf

Aula_03_circuitos_diodo.ppt
Aula_03_circuitos_diodo.pptAula_03_circuitos_diodo.ppt
Aula_03_circuitos_diodo.ppt

08b eletricidade básica
08b   eletricidade básica08b   eletricidade básica
08b eletricidade básica

Aceleração centrípeta1
Aceleração centrípeta1Aceleração centrípeta1
Aceleração centrípeta1

Máquina síncrona 3
Máquina síncrona 3Máquina síncrona 3
Máquina síncrona 3

Eletrotecnica inversores(completo)
Eletrotecnica   inversores(completo)Eletrotecnica   inversores(completo)
Eletrotecnica inversores(completo)

Circuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdf
Circuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdfCircuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdf
Circuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdf

Circuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdf
Circuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdfCircuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdf
Circuitos Elétricos I. Excitação Senoidal, fasores, impedância e admitância.pdf

Amplificadores janese
Amplificadores janeseAmplificadores janese
Amplificadores janese

Amplificadores janese
Amplificadores janeseAmplificadores janese
Amplificadores janese

Bombas centrífugas turbobombas
Bombas centrífugas   turbobombasBombas centrífugas   turbobombas
Bombas centrífugas turbobombas

Apostila sobre motores de indução trifásicos i
Apostila sobre motores de indução trifásicos iApostila sobre motores de indução trifásicos i
Apostila sobre motores de indução trifásicos i

Exercício de Eletrotécnica
Exercício de EletrotécnicaExercício de Eletrotécnica
Exercício de Eletrotécnica

Analisador de vibrações VIII Função de dois canais no domínio do tempo - or...
Analisador de vibrações VIII   Função de dois canais no domínio do tempo - or...Analisador de vibrações VIII   Função de dois canais no domínio do tempo - or...
Analisador de vibrações VIII Função de dois canais no domínio do tempo - or...

3.a Aula_N5CV1_Transformadores Trifásicos.ppt
3.a Aula_N5CV1_Transformadores Trifásicos.ppt3.a Aula_N5CV1_Transformadores Trifásicos.ppt
3.a Aula_N5CV1_Transformadores Trifásicos.ppt

1 relatorio fonte de tensao tais
1 relatorio fonte de tensao tais1 relatorio fonte de tensao tais
1 relatorio fonte de tensao tais


Mais de JeffersonMonteiro46

NR 10 - Eletricidade (Noções Básicas).pptx
NR 10 - Eletricidade (Noções Básicas).pptxNR 10 - Eletricidade (Noções Básicas).pptx
NR 10 - Eletricidade (Noções Básicas).pptx
JeffersonMonteiro46

Panorama do AT. Poéticos e Proféticos (Aula 3).pdf
Panorama do AT. Poéticos e Proféticos (Aula 3).pdfPanorama do AT. Poéticos e Proféticos (Aula 3).pdf
Panorama do AT. Poéticos e Proféticos (Aula 3).pdf
JeffersonMonteiro46

Equações Diferenciais - Variáveis Separáveis.pdf
Equações Diferenciais - Variáveis Separáveis.pdfEquações Diferenciais - Variáveis Separáveis.pdf
Equações Diferenciais - Variáveis Separáveis.pdf
JeffersonMonteiro46

Clase n° 03 - SUZAD.pdf
Clase n° 03 - SUZAD.pdfClase n° 03 - SUZAD.pdf
Clase n° 03 - SUZAD.pdf
JeffersonMonteiro46

Clase Inaugural - SUZAD.pptx
Clase Inaugural - SUZAD.pptxClase Inaugural - SUZAD.pptx
Clase Inaugural - SUZAD.pptx
JeffersonMonteiro46

comunicando_a_verdade_-_slides (1).pptx
comunicando_a_verdade_-_slides (1).pptxcomunicando_a_verdade_-_slides (1).pptx
comunicando_a_verdade_-_slides (1).pptx
JeffersonMonteiro46

Unidade Curricular Modelagem e Simulação de Sistemas Elétricos e Magnéticos.pdf
Unidade Curricular Modelagem e Simulação de Sistemas Elétricos e Magnéticos.pdfUnidade Curricular Modelagem e Simulação de Sistemas Elétricos e Magnéticos.pdf
Unidade Curricular Modelagem e Simulação de Sistemas Elétricos e Magnéticos.pdf
JeffersonMonteiro46

Roda das Habilidades Socioemocionais.pptx
Roda das Habilidades Socioemocionais.pptxRoda das Habilidades Socioemocionais.pptx
Roda das Habilidades Socioemocionais.pptx
JeffersonMonteiro46

Habilidades Socioemocionais.pdf
Habilidades Socioemocionais.pdfHabilidades Socioemocionais.pdf
Habilidades Socioemocionais.pdf
JeffersonMonteiro46

Análise de Circuitos Elétricos.pdf
Análise de Circuitos Elétricos.pdfAnálise de Circuitos Elétricos.pdf
Análise de Circuitos Elétricos.pdf
JeffersonMonteiro46

Perdão - Divino X Humano.pptx
Perdão - Divino X Humano.pptxPerdão - Divino X Humano.pptx
Perdão - Divino X Humano.pptx
JeffersonMonteiro46

Encontro de Rapazes - Casamento.pptx
Encontro de Rapazes - Casamento.pptxEncontro de Rapazes - Casamento.pptx
Encontro de Rapazes - Casamento.pptx
JeffersonMonteiro46

A_NR_10.ppt
A_NR_10.pptA_NR_10.ppt
A_NR_10.ppt
JeffersonMonteiro46

☢️ Cartilha_Treinamento operacional Gestão Resíduos Perigosos_B2Blue_2022.abr...
☢️ Cartilha_Treinamento operacional Gestão Resíduos Perigosos_B2Blue_2022.abr...☢️ Cartilha_Treinamento operacional Gestão Resíduos Perigosos_B2Blue_2022.abr...
☢️ Cartilha_Treinamento operacional Gestão Resíduos Perigosos_B2Blue_2022.abr...
JeffersonMonteiro46


Mais de JeffersonMonteiro46 (14)

NR 10 - Eletricidade (Noções Básicas).pptx
NR 10 - Eletricidade (Noções Básicas).pptxNR 10 - Eletricidade (Noções Básicas).pptx
NR 10 - Eletricidade (Noções Básicas).pptx

Panorama do AT. Poéticos e Proféticos (Aula 3).pdf
Panorama do AT. Poéticos e Proféticos (Aula 3).pdfPanorama do AT. Poéticos e Proféticos (Aula 3).pdf
Panorama do AT. Poéticos e Proféticos (Aula 3).pdf

Equações Diferenciais - Variáveis Separáveis.pdf
Equações Diferenciais - Variáveis Separáveis.pdfEquações Diferenciais - Variáveis Separáveis.pdf
Equações Diferenciais - Variáveis Separáveis.pdf

Clase n° 03 - SUZAD.pdf
Clase n° 03 - SUZAD.pdfClase n° 03 - SUZAD.pdf
Clase n° 03 - SUZAD.pdf

Clase Inaugural - SUZAD.pptx
Clase Inaugural - SUZAD.pptxClase Inaugural - SUZAD.pptx
Clase Inaugural - SUZAD.pptx

comunicando_a_verdade_-_slides (1).pptx
comunicando_a_verdade_-_slides (1).pptxcomunicando_a_verdade_-_slides (1).pptx
comunicando_a_verdade_-_slides (1).pptx

Unidade Curricular Modelagem e Simulação de Sistemas Elétricos e Magnéticos.pdf
Unidade Curricular Modelagem e Simulação de Sistemas Elétricos e Magnéticos.pdfUnidade Curricular Modelagem e Simulação de Sistemas Elétricos e Magnéticos.pdf
Unidade Curricular Modelagem e Simulação de Sistemas Elétricos e Magnéticos.pdf

Roda das Habilidades Socioemocionais.pptx
Roda das Habilidades Socioemocionais.pptxRoda das Habilidades Socioemocionais.pptx
Roda das Habilidades Socioemocionais.pptx

Habilidades Socioemocionais.pdf
Habilidades Socioemocionais.pdfHabilidades Socioemocionais.pdf
Habilidades Socioemocionais.pdf

Análise de Circuitos Elétricos.pdf
Análise de Circuitos Elétricos.pdfAnálise de Circuitos Elétricos.pdf
Análise de Circuitos Elétricos.pdf

Perdão - Divino X Humano.pptx
Perdão - Divino X Humano.pptxPerdão - Divino X Humano.pptx
Perdão - Divino X Humano.pptx

Encontro de Rapazes - Casamento.pptx
Encontro de Rapazes - Casamento.pptxEncontro de Rapazes - Casamento.pptx
Encontro de Rapazes - Casamento.pptx

A_NR_10.ppt
A_NR_10.pptA_NR_10.ppt
A_NR_10.ppt

☢️ Cartilha_Treinamento operacional Gestão Resíduos Perigosos_B2Blue_2022.abr...
☢️ Cartilha_Treinamento operacional Gestão Resíduos Perigosos_B2Blue_2022.abr...☢️ Cartilha_Treinamento operacional Gestão Resíduos Perigosos_B2Blue_2022.abr...
☢️ Cartilha_Treinamento operacional Gestão Resíduos Perigosos_B2Blue_2022.abr...


Último

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
marcosmpereira

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
Consultoria Acadêmica

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
Consultoria Acadêmica

Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
carlos silva Rotersan

Manual de Instalação para Placa Proteco Q60A
Manual de Instalação para Placa Proteco Q60AManual de Instalação para Placa Proteco Q60A
Manual de Instalação para Placa Proteco Q60A
Tronicline Automatismos

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
Consultoria Acadêmica

MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptxMAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
Vilson Stollmeier


Último (7)

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024

Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...
Grau TÉCNICO EM SEGURANÇA DO TRABALHO I - LEGISLAÇÃO APLICADA À SAÚDE E SEGUR...

Manual de Instalação para Placa Proteco Q60A
Manual de Instalação para Placa Proteco Q60AManual de Instalação para Placa Proteco Q60A
Manual de Instalação para Placa Proteco Q60A

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...

MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptxMAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx
MAQUINAS-EQUIPAMENTOS-E-FERRAMENTAS.pptx


Circuitos de Corrente Alternada.pdf

  • 2. Introdução aos Circuitos de Corrente Alternada • Cada forma de onda vista na figura abaixo é uma forma de onda alternada fornecida por geradores disponíveis comercialmente. O termo alternada indica apenas que o valor da tensão ou da corrente se alterna, ao longo do tempo, regularmente entre dois níveis predefinidos. Para ser preciso, temos de usar os termos senoidal, quadrada ou triangular. • Os diversos teoremas e métodos introduzidos para circuitos de corrente contínua também serão aplicados a circuitos de corrente alternada senoidal. • Independente do tipo de onda, em cada caso, um GERADOR (também denominado alternador), é o componente mais importante no processo de conversão de energia.
  • 3. Introdução aos Circuitos de Corrente Alternada • A energia oriunda de uma das fontes citadas acima é utilizada para girar um rotor (construído com polos magnéticos alternados) envolvido pelos enrolamentos do estator (a parte estacionária do gerador), induzindo assim uma tensão nos enrolamentos do estator, como define a lei de Faraday: • Usando um gerador projetado apropriadamente, obteremos nos terminais de saída uma tensão alternada senoidal que pode ter a sua amplitude aumentada consideravelmente para ser distribuída através das linhas de transmissão até chegar aos consumidores.
  • 4. Introdução aos Circuitos de Corrente Alternada • A forma de onda senoidal, com suad notações adicionais, é vista na figura abaixo e será o modelo para a definição dos termos básicos. Esses termos podem ser aplicados a qualquer forma de onda alternada. Ao longo do estudo das diversas definições, o eixo vertical dos gráficos é usado para representar tensões e correntes, enquanto o eixo horizontal sempre representa o tempo.
  • 5. Introdução aos Circuitos de Corrente Alternada • Forma de Onda: Gráfico de uma grandeza, como a tensão na figura, em função da variável tempo, posição, graus, radianos, temperatura, entre outras. • Valor Instanâneo: Amplitude de uma forma deonda em um instante de tempo qualquer. É representado por letras minúsculas (e1, e2). • Amplitude de Pico: Valor máximo de uma forma de onda em relação ao valor médio. É representado por letras maiúsculas (como Em na figura para fontes de tensão e Vm para quedas de tensão por meio de uma carga). No caso da forma de onda da Figura, o valor médio é zero volt e Em é a amplitude indicada na figura.
  • 6. Introdução aos Circuitos de Corrente Alternada • Valor de Pico: Valor máximo instantâneo de uma função medido a partir do nível de zero volt. Na onda da figura, a amplitude de pico e o valor de pico são iguais, pois o valor médio da função é zero volt. • Valor de Pico a Pico: Denotadopor Ep-p ou Vp-p (como mostra a figura), é a diferença entre os valores dos picos positivo e negativo, isto é, a soma dos módulos das amplitudes positiva e negativa. • Forma de onda periódica: Forma de onda que se repete continuamente após certo intervalo de tempo constante. A forma do exemplo é periódica.
  • 7. Introdução aos Circuitos de Corrente Alternada • Período (T): Intervalo de tempo entre repetições sucessivas de uma forma de onda periódica. • Ciclo: Parte de uma forma de onda contida em um intervalo de tempo igual a um período. Os ciclos definidos por T1, T2 e T3 na figura podem parecer diferentes na figura abaixo, mas como estão todos contidos em um período, satisfazem à definição de ciclo.
  • 8. Introdução aos Circuitos de Corrente Alternada • Frequência (f): o número de ciclos que ocorrem em 1 s. A frequência da forma de onda vista na figura (a) é 1 ciclo por segundo, e a da figura (b) é 2-1/2 ou (2,5) ciclos por segundo. No caso de uma forma de onda semelhante, cujo período é 0,5 s (figura c), a frequência seria 2 ciclos por segundo. A unidade de frequência é o hertz (Hz), onde:
  • 9. Introdução aos Circuitos de Corrente Alternada Período (T): como a frequência é inversamente proporcional ao período, ou seja, à medida que um aumenta o outro diminui na mesma proporção, as duas grandezas estão relacionadas pela seguinte equação:
  • 10. Introdução aos Circuitos de Corrente Alternada Definições de Polaridade e Sentido: Tensões: tem Polaridade. Correntes: tem Sentido. Você pode estar se perguntando como uma polaridade para uma tensão ou um sentido para uma corrente podem ser estabelecidos se a forma de onda se move da região positiva para a região negativa? Por um período de tempo, a tensão tem uma polaridade, enquanto, para o próximo período igual, ela é invertida. Para resolver esse problema, um sinal positivo é aplicado se a tensão estiver acima do eixo, como mostra a figura (a). Para uma fonte de corrente, o sentido no símbolo corresponde à região positiva da forma de onda, como mostra a figura (b). Para qualquer quantidade que não mude com o tempo, é utilizada uma letra maiúscula, como V ou I (para circuitos constantes). Para expressões que dependem do tempo ou que representam um instante de tempo em particular, é utilizada uma letra minúscula, como e ou i (circuitos variáveis). (a) Fonte de Tensão Alternada Senoidal (b) Fonte de Corrente Alternada Senoidal
  • 11. Introdução aos Circuitos de Corrente Alternada: A SENOIDE Considere o impacto da seguinte afirmação: Em outras palavras, se a tensão (ou a corrente) em um resistor, indutor ou capacitor for senoidal, a corrente resultante (ou a tensão, respectivamente) em cada um também terá características senoidais, conforme figura. Caso fosse aplicada qualquer outra forma de onda alternada, como uma onda quadrada ou triangular, isso não aconteceria. A senoide é a única forma de onda que não se altera ao ser aplicada a um circuito contendo resistores, indutores e capacitores.
  • 12. Introdução aos Circuitos de Corrente Alternada: A SENOIDE Para uma representação SENOIDAL, a unidade de medida escolhida para o eixo horizontal pode ser Tempo, Graus, ou Radianos. O termo Radiano pode ser definido da seguinte forma: se demarcarmos uma parte da circunferência de um círculo por uma extensão igual ao raio do círculo, como mostra a figura, o ângulo resultante é chamado de 1 radiano. O resultado é: Onde 57,3° é a aproximação normal muito aplicada e utilizada. Um círculo completo tem 2π radianos, como mostra a figura abaixo. Ou seja: Existem 2π radianos em um círculo completo de 360°.
  • 13. Introdução aos Circuitos de Corrente Alternada: A SENOIDE Diversas fórmulas usadas no estudo dos circuitos elétricos contém o Fator π. Por isso é algumas vezes preferível medir ângulos em radianos em vez de em graus. No caso para exemplo dos ângulos de 180° e 360°, as duas unidades são relacionadas como mostrado. As equações para conversões entre essas duas unidades são as seguintes:
  • 14. Introdução aos Circuitos de Corrente Alternada: A SENOIDE Para fins de comparação, duas tensões senoidais são representadas na figura acima, usando graus e radianos como unidade de medida no eixo das abscissas (horizontal).
  • 15. Introdução aos Circuitos de Corrente Alternada: A SENOIDE Velocidade Angular: há um interesse particular no fato de a forma de onda senoidal poder ser obtida a partir do comprimento da projeção vertical de um vetor radial girando com movimento circular uniforme em torno de um ponto fixo. Começando na posição ilustrada na figura e plotando a amplitude (acima e abaixo do zero) no sistema de coordenadas (veja figura de (b) até (i)), traçamos um ciclo completo da senoide após o vetor radial completar uma rotação de 360º em torno do centro. A velocidade com que o vetor gira em torno do centro, denominada Velocidade Angular, pode ser determinada a partir da seguinte equação:
  • 16. Introdução aos Circuitos de Corrente Alternada: A SENOIDE Geração de uma forma de onda senoidal usando as projeções de um vetor girante. Usando a letra grega ômega (ω) na equeção ao lado temos: https://youtu.be/htOnTHeLdak
  • 17. Introdução aos Circuitos de Corrente Alternada: A SENOIDE • Usando a letra grega ômega (ω) na equação temos: • Como (w) normalmente é expresso em radianos/segundo (rad/s), o ângulo α obtido pela equação, também será expresso em rad/s. Se for necessário expressar w em graus, a equação ao lado tem de ser aplicada. • Lembre-se: o tempo necessário para completar uma rotação completa é igual ao período (T) da forma de onda senoidal. O número de radianos que corresponde a esse intervalo de tempo é 2p. Substituindo, temos: • Essa equação nos diz que, quanto menor o período da forma de onda senoidal, ou quanto menor o intervalo de tempo antes que seja gerado um ciclo completo, maior a velocidade angular do vetor radial girante. • Indo além, usando o fato de que a frequência da forma de onda gerada é inversamente proporcional ao seu período; ou seja, f = 1/T, obtemos: • Essa equação diz que, quanto maior a frequência da forma de onda senoidal, maior a velocidade angular do vetor.
  • 18. Introdução aos Circuitos de Corrente Alternada: A SENOIDE O dito até aqui, está ilustrado no gráfico abaixo, em que para um mesmo vetor radial, tomamos w = 100 rad/s e w = 500 rad/s, ou seja, um mesmo vetor que se desloca com duas velocidades angulares diferentes. O gráfico é uma ilustração da influência do valor de w sobre a frequência e o período. Exemplo 1 Exemplo 2
  • 19. EXPRESSÃO GERAL PARA TENSÕES OU CORRENTES SENOIDAIS A expressão matemática geral para uma forma de onda senoidal é: Onde Am é o valor de pico da onda e α é um ângulo na unidade do eixo horizontal, como mostra a figura: A equação α = wt diz que o ângulo α do vetor girante (visto nas figuras anteriores de (a) a (i) ) é determinado pela velocidade angular desse vetor e pelo período de tempo em que o vetor gira. Por exemplo, para uma determinada velocidade angular (w fixo), quanto mais tempo o vetor radial gasta para atingir um ponto (ou seja, quanto maior o valor de t), maior será o valor do ângulo em graus ou em radianos descrito pelo vetor. Relacionando essa afirmação com a forma de onda senoidal para uma determinada velocidade angular, quanto maior o tempo, maior o número de ciclos. Para um intervalo de tempo fixo, quanto maior a velocidade angular, maior o número de ciclos gerados. A expressão geral para uma senoide também pode ser escrita como: (com wt tendo a unidade de medida do eixo horizontal).
  • 20. EXPRESSÃO GERAL PARA TENSÕES OU CORRENTES SENOIDAIS No caso das grandezas elétricas como a tensão e a corrente, as expressões gerais são: Onde nas equações acima, as letras maiúsculas com o índice m representam amplitudes e as letras minúsculas i e e representam os valores instantâneos da corrente e da tensão, respectivamente, em um instante t qualquer. Essa forma é importante porque expressa uma tensão ou uma corrente senoidal em função do tempo. Exemplo 3
  • 21. EXPRESSÃO GERAL PARA TENSÕES OU CORRENTES SENOIDAIS Exemplo 4 a figura abaixo Portanto, em geral, tenha em mente que as equações acima fornecem um ângulo com valor somente entre 0 e 90 graus.
  • 22. EXPRESSÃO GERAL PARA TENSÕES OU CORRENTES SENOIDAIS Exemplo 4 continuação: : Exemplo 5
  • 23. Introdução aos Circuitos de Corrente Alternada: RELAÇÕES DE FASE Até aqui, consideramos apenas ondas senoidais com máximos em π/2, 3π/2, e zeros em 0, π e 2 π. Se a forma de onda for deslocada para a direita ou para a esquerda do 0°, a expressão passará a ser (onde θ é o ângulo, em graus ou radianos : Se a forma de onda intercepta o eixo horizontal à esquerda da origem com inclinação positiva (função crescente) antes de 0°, a expressão é (em ωt = α = 0° o valor da função é calculado por Amsen θ): Se o gráfico corta o eixo horizontal com inclinação positiva após 0°, como na figura ao lado, a expressão será: ( em ωt = α = 0° o valor da função é Amsen(-θ), que por uma identidade trigonométrica é -Amsen(θ)
  • 24. Introdução aos Circuitos de Corrente Alternada: RELAÇÕES DE FASE Se a forma de onda corta o eixo horizontal com inclinação positiva e adiantada de 90° (π/2), como na figura, o gráfico é chamado de função cosseno. Ou seja, Os termos adiantado e atrasado são usados para indicar diferenças de fase entre duas formas de onda senoidais de mesma frequência plotadas no mesmo conjunto de eixos. Dizemos que a curva que representa o cosseno está adiantada 90° em relação à curva do seno, e que a curva que representa o seno está atrasada 90° em relação ao cosseno. Esse ângulo é conhecido como diferença de fase entre as duas formas de onda. Dizemos normalmente também que elas estão defasadas 90°. Observe que a diferença de fase entre duas curvas é sempre medida entre dois pontos do eixo horizontal nos quais as duas curvas têm a mesma inclinação. Se duas formas de ondas interceptam o eixo horizontal no mesmo ponto e com a mesma inclinação, elas estão em fase. A relação de fase entre duas formas de onda indica qual delas está adiantada ou atrasada e por quantos graus ou radianos.
  • 25. Introdução aos Circuitos de Corrente Alternada: RELAÇÕES DE FASE As relações geométricas entre as diversas formas das funções seno e cosseno podem ser deduzidas a partir da figura abaixo. Por exemplo, começando na posição +sen(α), vemos que +cos(α) corresponde a uma rotação de 90° no sentido anti- horário (positivo); assim, cos(α) = sen(α+90°). Para obter -sen(α) devemos efetuar uma rotação de 180° no sentido horário (ou anti-horário). Assim, - sen(α) = sen(α+180°) e assim por diante como podemos ver nos exemplos a seguir:
  • 26. Introdução aos Circuitos de Corrente Alternada: VALOR MÉDIO A definição será através de um exemplo. Na figura (a), pode ser necessário conhecer a altura média do monte de areia para determinar o volume de areia disponível. A altura média do monte de areia é a altura que será obtida se mantivermos constante a distância entre as extremidades do monte e espalharmos a areia até que a altura fique uniforme, como na figura (b). A área da seção reta do monte na figura (a) será então igual à área do monte da seção retangular na figura (b), que é dada por A = b x h. (A profundidade do monte nadireção perpendicular à página deve ser a mesma nos dois casos para que as conclusões a que chegamos sejam verdadeiras. Na figura ao lado, a distância entre as extremidades do monte de areia foi mantida constante. Já na figura direita, a distância se estende além da extremidade do monte original da figura esquerda. (Poderia, por exemplo, ser que um jardineiro desejasse saber a altura média da areia se ela fosse espalhada para cobrir a distância indicada na figura direita). O resultado desse aumento na distância é visto na figura (b). Comparada com a situação da esquerda, a altura média diminui. É óbvio que, quanto maior a distância, menor o valor médio.
  • 27. Introdução aos Circuitos de Corrente Alternada: VALOR MÉDIO Se existe uma depressão no terreno, como na figura (a), uma parte da areia é usada para preencher a depressão, resultando em um valor médio ainda menor, como mostra a figura (b). No caso de uma forma de onda senoidal, a depressão tem a mesma forma que o monte de areia (em um ciclo completo), o que leva a uma altura média nula (ou zero volt para uma tensão senoidal quando calculamos a média para um período completo). Exemplo: algumas pessoas, depois de terem percorrido uma distância considerável de carro, gostam de calcular a velocidade média durante toda a viagem. Em geral, isso é feito dividindo o número de quilômetros percorrido pelo número de horas necessário para percorrer a distância. Se uma pessoa viajou 225 milhas em 5 horas, a velocidade média foi de 225 milhas/5 horas, ou 45 milhas/h. Essa distância pode ter sido percorrida com várias velocidades em diferentes intervalos de tempo, como vemos na próxima figura. Calculando a área total sob a curva para 5 horas e dividindo o resultado por 5 h (o tempo total da viagem), obtemos o mesmo resultado: 45 mi/h.
  • 28. Introdução aos Circuitos de Corrente Alternada: VALOR MÉDIO 𝑉𝑎𝑙𝑜𝑟 𝑚é𝑑𝑖𝑜 = á𝑟𝑒𝑎 𝑠𝑜𝑏 𝑎 𝑐𝑢𝑟𝑣𝑎 (𝑜𝑢 𝑠𝑜𝑚𝑎 𝑎𝑙𝑔é𝑏𝑟𝑖𝑐𝑎 𝑑𝑎 á𝑟𝑒𝑎) 𝑑𝑖𝑠𝑡â𝑛𝑐𝑖𝑎 𝑐𝑜𝑚𝑝𝑟𝑖𝑚𝑒𝑛𝑡𝑜 𝑑𝑎 𝑐𝑢𝑟𝑣𝑎 No Exemplo 6, velocidade média será igual a: A soma algébrica das áreas deve ser determinada, pois algumas podem estar abaixo do eixo horizontal. As áreas acima do eixo são tomadas como positivo, e as áreas abaixo do eixo, como negativo. Um valor médio positivo estará acima do eixo, e um valor negativo, abaixo. O valor médio de qualquer corrente ou tensão é o valor indicado por um medidor de corrente contínua. Em outras palavras, ao longo de um ciclo completo, o valor médio de uma forma de onda periódica é o valor CC equivalente.
  • 29. Introdução aos Circuitos de Corrente Alternada: VALOR MÉDIO Exemplo 7) Determine os valores médios das seguintes formas de onda (a) e (b) para um ciclo completo: (a) (b)
  • 30. Introdução aos Circuitos de Corrente Alternada: VALOR MÉDIO Para o encontrar o valor médio de uma senoide, devemos calcular a área de um dos semiciclos usando o método da integração e assim podemos considerar que: A área do semiciclo positivo ou negativo de uma senoide é igual a 2Am. Para calcular a área sob o pulso positivo usando integração, começamos com a expressão: Á𝑟𝑒𝑎 = : ! " 𝐴#𝑠𝑒𝑛(𝛼) 𝑑𝛼 Como conhecemos a área do semiciclo positivo (ou negativo) da senoide, determinamos facilmente o valor médio usando: G = 2 $! " = 0,637𝐴# Exemplo 8) Determine o valor médio da forma de onda da figura: O valor pico a pico dessa tensão é 16 mV + 2 mV = 18 mV. A amplitude de pico da forma de onda senoidal é 18 mV/2 = 9 mV. Subtraindo 9 mV de 2 mV (ou somando 9 mV a –16 mV), obtemos um valor médio (ou nível CC) de - 7mV, indicado pela linha tracejada na figura.
  • 31. Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS) Porque estudar o Valor Eficaz de uma onda senoidal: discutiremos a diferença entre correntes contínuas alternadas no que diz respeito à potência dissipada pela carga. Isso nos ajudará a determinar a amplitude de uma corrente alternada senoidal necessária para fornecer a mesma potência que uma corrente contínua particular. Como é possível que uma corrente alternada forneça potência ao circuito, ao longo de um ciclo, se seu valor médio for zero? À primeira vista, poderia parecer que a potência fornecida durante a parte positiva do ciclo seria absorvida durante a parte negativa dele; como as duas têm o mesmo valor absoluto, a potência total seria nula. Entretanto, é importante entender que, independentemente do sentido e do valor da corrente através de um resistor, esse resistor dissipará potência. Em outras palavras, durante o semiciclo negativo ou positivo de uma corrente alternada senoidal, uma potência está sendo dissipada a todo instante no resistor. É claro que a potência dissipada em cada instante varia com a intensidade da corrente alternada, mas haverá uma potência efetiva durante os dois semiciclos e ao longo de um ciclo completo. A potência efetiva é igual a duas vezes a de um dos semiciclos.
  • 32. Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS) A partir do arranjo experimental ilustrado na figura , podemos obter uma relação fixa entre correntes e tensões contínuas e alternadas. Um resistor em um recipiente com água é ligado por chaves a duas fontes, uma de corrente contínua e outra de corrente alternada. Se a chave 1 for fechada, uma corrente contínua Icc, que depende da resistência R e da tensão E da bateria, atravessará o resistor R. A temperatura atingida pela água é função da potência dissipada (convertida em calor) pelo resistor.
  • 33. Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS) Se a chave 2 for fechada e a chave 1 for deixada aberta, a corrente no resistor será uma corrente alternada cuja amplitude de pico, que chamaremos de Im. A temperatura atingida pela água novamente é função da potência dissipada pelo resistor. A fonte alternada é ajustada de maneira que a temperatura seja a mesma que foi alcançada quando a fonte contínua foi ligada. Quando isso acontece, a potência elétrica média dissipada pelo resistor R em função da fonte alternada é a mesma potência dissipada em função da fonte contínua. A potência instantânea fornecida pela fonte de CA é dada por:
  • 34. Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS) A potência média fornecida pela fonte alternada corresponde apenas ao primeiro termo, já que o valor médio de um cosseno é zero, mesmo que a frequência da onda seja o dobro da frequência da forma de onda da corrente deentrada. Igualando a potência média, fornecida pela fonte de corrente alternada, à potência fornecida pela fonte de corrente contínua, temos: O valor da corrente contínua equivalente é chamado de rms ou valor eficaz da grandeza senoidal.
  • 35. Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS) O valor da corrente contínua equivalente é chamado de rms ou valor eficaz da grandeza senoidal. O relacionamento entre o valor de pico e o valor rms é o mesmo que para tensões, resultando no seguinte conjunto de relacionamentos para os exemplos e o material de texto a seguir:
  • 36. Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS) Exemplo 8: Calcule os valores rms para as formas de onda senoidal das figuras:
  • 37. Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS) Exemplo 9: A fonte contínua de 120 V mostrada na figura (a) fornece 3,6 W à carga. Determine os valores de pico da tensão aplicada (Em) e da corrente (Im) para que a fonte alternada da figura (b) forneça a mesma potência a uma carga idêntica.
  • 38. Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS) Exemplo 10: Calcule o valor rms da forma de onda vista na figura (observar que não é uma onda senoidal: Regra: o valor eficaz de qualquer grandeza, cuja variação com o passar do tempo é conhecida, pode ser calculado a partir da equação a seguir: Que, em palavras, diz que, para calcular o valor eficaz, devemos elevar i(t) ou v(t) ao quadrado. Em seguida, devemos determinar a área sob a função i2(t) ou i2(t) por meio de integração, e então dividi-la por T, o período da forma de onda, para obter a média ou o valor médio do quadrado da forma de onda. O último passo é extrair a raiz quadrada do valor médio. Esse procedimento dá outra designação para valor eficaz, o valor médio quadrático (root-mean- square).
  • 39. Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS) Exemplo 11: Calcule o valor rms da tensão relativa à forma de onda vista na figura:
  • 40. Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS) Exemplo 12: Determine os valores médio e rms da onda quadrada mostrada na figura: Por inspeção, o valor médio é zero. 𝑣% = As formas de onda que utilizamos nesses exemplos são as mesmas que foram utilizadas nos exemplos de valor médio. Seria interessante comparar valores médios e rms dessas formas de onda.
  • 41. Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS) Os valores rms de tensões e correntes senoidais são representados pelos símbolos E e I. Esses símbolos são idênticos aos utilizados para tensões e correntes contínuas. Para evitar confusão, a amplitude de pico de uma forma de onda terá sempre um subscrito m associado a ela: i = Im sen (wt). Atenção: quando calcular o valor eficaz do semiciclo positivo de uma forma de onda senoidal, observe que a área do semiciclo positivo elevada ao quadrado não é (2Am)2 = 4A2 m; a área deve ser calculada por uma nova integração. O mesmo se aplica a qualquer forma de onda não retangular. Uma situação interessante é aquela na qual uma forma de onda possui uma componente contínua e outra alternada que podem ser geradas por uma fonte como a que vemos na figura abaixo. Essa combinação é encontrada frequentemente na análise de circuitos eletrônicos onde os níveis CC e CA estão presentes no mesmo sistema.
  • 42. Introdução aos Circuitos de Corrente Alternada: VALORES EFICAZES (RMS)
