NR 10 - Eletricidade (Noções Básicas).pptx

RAJEF CONSULTORIA
TREINAMENTO SOBRE NOÇÕES BÁSICAS NR10

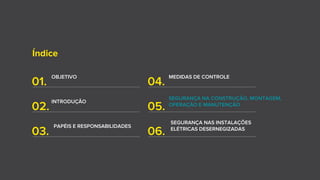

Índice
01.
OBJETIVO
02.
INTRODUÇÃO
04.
MEDIDAS DE CONTROLE
05.
03.
PAPÉIS E RESPONSABILIDADES
06.
SEGURANÇA NAS INSTALAÇÕES
ELÉTRICAS DESERNEGIZADAS
SEGURANÇA NA CONSTRUÇÃO, MONTAGEM,
OPERAÇÃO E MANUTENÇÃO

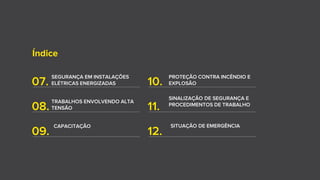

Índice
07.
SEGURANÇA EM INSTALAÇÕES
ELÉTRICAS ENERGIZADAS
08.
TRABALHOS ENVOLVENDO ALTA
TENSÃO
10.

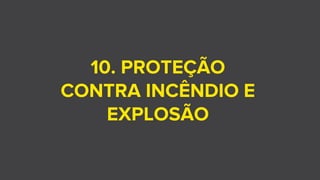

PROTEÇÃO CONTRA INCÊNDIO E
EXPLOSÃO
11.
09.
CAPACITAÇÃO
12.

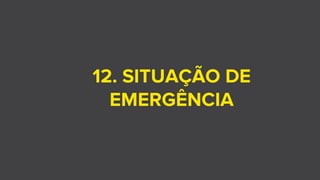

SITUAÇÃO DE EMERGÊNCIA
SINALIZAÇÃO DE SEGURANÇA E
PROCEDIMENTOS DE TRABALHO

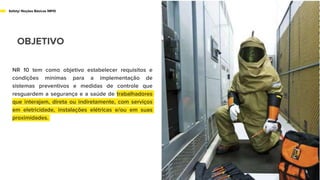

NR 10 tem como objetivo estabelecer requisitos e
condições mínimas para a implementação de
sistemas preventivos e medidas de controle que
resguardem a segurança e a saúde de trabalhadores
que interajam, direta ou indiretamente, com serviços
em eletricidade, instalações elétricas e/ou em suas
proximidades.
Safety/ Noções Básicas NR10
OBJETIVO

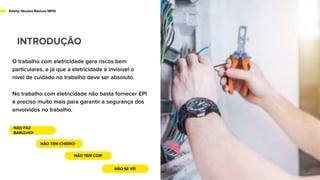

INTRODUÇÃO
O trabalho com eletricidade gera riscos bem
particulares, e já que a eletricidade é invisível o
nível de cuidado no trabalho deve ser absoluto.
No trabalho com eletricidade não basta fornecer EPI
é preciso muito mais para garantir a segurança dos
envolvidos no trabalho.
NÃO FAZ
BARULHO!
NÃO TEM CHEIRO!
NÃO TEM COR!
NÃO SE VÊ!

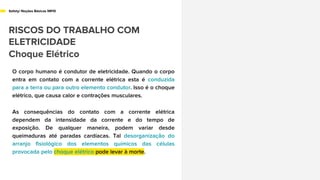

RISCOS DO TRABALHO COM
ELETRICIDADE
Choque Elétrico
O corpo humano é condutor de eletricidade. Quando o corpo
entra em contato com a corrente elétrica esta é conduzida
para a terra ou para outro elemento condutor. Isso é o choque
elétrico, que causa calor e contrações musculares.
As consequências do contato com a corrente elétrica
dependem da intensidade da corrente e do tempo de
exposição. De qualquer maneira, podem variar desde
queimaduras até paradas cardíacas. Tal desorganização do
arranjo fisiológico dos elementos químicos das células
provocada pelo choque elétrico pode levar à morte.

RISCOS DO TRABALHO COM
ELETRICIDADE

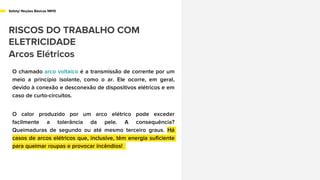

Arcos Elétricos
O chamado arco voltaico é a transmissão de corrente por um
meio a princípio isolante, como o ar. Ele ocorre, em geral,
devido à conexão e desconexão de dispositivos elétricos e em
caso de curto-circuitos.
O calor produzido por um arco elétrico pode exceder
facilmente a tolerância da pele. A consequência?
Queimaduras de segundo ou até mesmo terceiro graus. Há
casos de arcos elétricos que, inclusive, têm energia suficiente
para queimar roupas e provocar incêndios!

RISCOS DO TRABALHO COM ELETRICIDADE

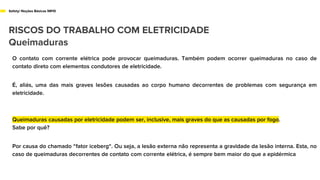

Queimaduras
O contato com corrente elétrica pode provocar queimaduras. Também podem ocorrer queimaduras no caso de
contato direto com elementos condutores de eletricidade.
É, aliás, uma das mais graves lesões causadas ao corpo humano decorrentes de problemas com segurança em
eletricidade.
Queimaduras causadas por eletricidade podem ser, inclusive, mais graves do que as causadas por fogo.
Sabe por quê?
Por causa do chamado “fator iceberg“. Ou seja, a lesão externa não representa a gravidade da lesão interna. Esta, no
caso de queimaduras decorrentes de contato com corrente elétrica, é sempre bem maior do que a epidérmica

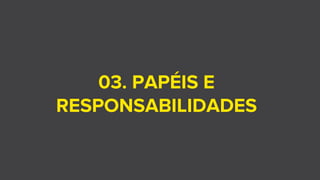

03. PAPÉIS E
RESPONSABILIDADES

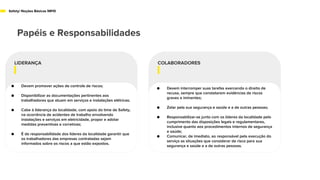

Papéis e Responsabilidades
LIDERANÇA
● Devem promover ações de controle de riscos;
● Disponibilizar as documentações pertinentes aos
trabalhadores que atuam em serviços e instalações elétricas;
● Cabe à liderança da localidade, com apoio do time de Safety,
na ocorrência de acidentes de trabalho envolvendo
instalações e serviços em eletricidade, propor e adotar
medidas preventivas e corretivas;
● É de responsabilidade dos líderes da localidade garantir que
os trabalhadores das empresas contratadas sejam
informados sobre os riscos a que estão expostos.
COLABORADORES
● Devem interromper suas tarefas exercendo o direito de
recusa, sempre que constatarem evidências de riscos
graves e iminentes;
● Zelar pela sua segurança e saúde e a de outras pessoas;
● Responsabilizar-se junto com os líderes da localidade pelo
cumprimento das disposições legais e regulamentares,
inclusive quanto aos procedimentos internos de segurança
e saúde;
● Comunicar, de imediato, ao responsável pela execução do
serviço as situações que considerar de risco para sua
segurança e saúde e a de outras pessoas.

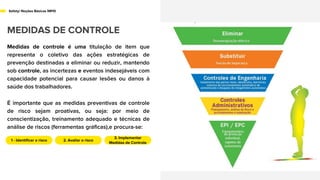

MEDIDAS DE CONTROLE
Medidas de controle é uma titulação de item que
representa o coletivo das ações estratégicas de
prevenção destinadas a eliminar ou reduzir, mantendo
sob controle, as incertezas e eventos indesejáveis com
capacidade potencial para causar lesões ou danos à
saúde dos trabalhadores.
É importante que as medidas preventivas de controle
de risco sejam proativas, ou seja: por meio de
conscientização, treinamento adequado e técnicas de
análise de riscos (ferramentas gráficas),e procura-se:
1 - Identificar o risco 2. Avaliar o risco
3. Implementar
Medidas de Controle

MEDIDAS DE CONTROLE
Nota-se que não apenas os riscos referentes à área
elétrica são considerados, mas também os chamados
riscos adicionais, como o risco de queda (trabalho em
altura) NR 35, exposição a produtos químicos, acidentes
com ferramentas, espaço confinado NR 33 etc.

MEDIDAS DE CONTROLE

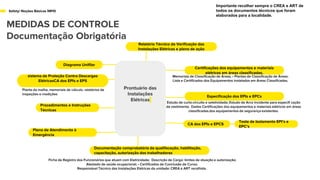

Documentação Obrigatória
Memoriais de Classificação de Áreas; • Plantas de Classificação de Áreas;
Lista e Certificados dos Equipamentos instalados em Áreas Classificadas.
Procedimentos e Instruções
Técnicas
Diagrama Unifilar
sistema de Proteção Contra Descargas
ElétricasCA dos EPIs e EPS
Planta da malha, memoriais de cálculo, relatórios de
inspeções e medições
Especificação dos EPIs e EPCs
Estudo de curto-circuito e seletividade; Estudo de Arco Incidente para especifi cação
da vestimenta; Dados Certificações dos equipamentos e materiais elétricos em áreas
classificadas.dos equipamentos de segurança existentes.
Documentação comprobatória da qualifacação, habilitação,
capacitação, autorização dos trabalhadores
Ficha de Registro dos Funcionários que atuam com Eletricidade; Descrição de Cargo: limites de atuação e autorização;
Atestado de saúde ocupacional; • Certificados de Conclusão de Curso;
Responsável Técnico das Instalações Elétricas da unidade: CREA e ART recolhida.
Plano de Atendimento à
Emergência
CA dos EPIs e EPCS
Teste de Isolamento EPI’s e
EPC’s
Relatório Técnico de Verificação das
Instalações Elétricas e plano de ação
Prontuário das
Instalações
Elétricas
Certificações dos equipamentos e materiais
elétricos em áreas classificadas.
Importante recolher sempre o CREA e ART de
todos os documentos técnicos que foram
elaborados para a localidade.

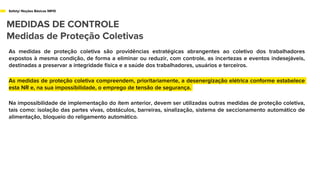

MEDIDAS DE CONTROLE
Medidas de Proteção Coletivas
As medidas de proteção coletiva são providências estratégicas abrangentes ao coletivo dos trabalhadores
expostos à mesma condição, de forma a eliminar ou reduzir, com controle, as incertezas e eventos indesejáveis,
destinadas a preservar a integridade física e a saúde dos trabalhadores, usuários e terceiros.
As medidas de proteção coletiva compreendem, prioritariamente, a desenergização elétrica conforme estabelece
esta NR e, na sua impossibilidade, o emprego de tensão de segurança.
Na impossibilidade de implementação do ítem anterior, devem ser utilizadas outras medidas de proteção coletiva,
tais como: isolação das partes vivas, obstáculos, barreiras, sinalização, sistema de seccionamento automático de
alimentação, bloqueio do religamento automático.

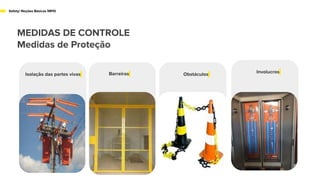

MEDIDAS DE CONTROLE
Medidas de Proteção
Isolação das partes vivas Invólucro
Obstáculos Involucros
Barreiras

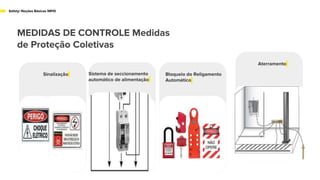

MEDIDAS DE CONTROLE Medidas
de Proteção Coletivas
Sinalização Bloqueio do Religamento
Automático
Sistema de seccionamento
automático de alimentação
Aterramento

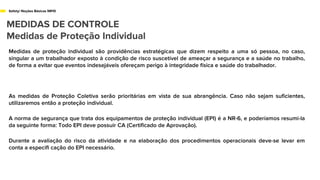

MEDIDAS DE CONTROLE
Medidas de Proteção Individual
Medidas de proteção individual são providências estratégicas que dizem respeito a uma só pessoa, no caso,
singular a um trabalhador exposto à condição de risco suscetível de ameaçar a segurança e a saúde no trabalho,
de forma a evitar que eventos indesejáveis ofereçam perigo à integridade física e saúde do trabalhador.
As medidas de Proteção Coletiva serão prioritárias em vista de sua abrangência. Caso não sejam suficientes,
utilizaremos então a proteção individual.
A norma de segurança que trata dos equipamentos de proteção individual (EPI) é a NR-6, e poderíamos resumi-la
da seguinte forma: Todo EPI deve possuir CA (Certificado de Aprovação).
Durante a avaliação do risco da atividade e na elaboração dos procedimentos operacionais deve-se levar em
conta a especifi cação do EPI necessário.

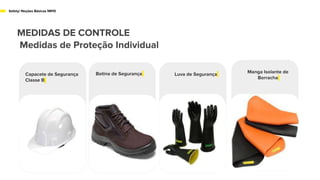

MEDIDAS DE CONTROLE
Capacete de Segurança
Classe B
Invólucro
Luva de Segurança Manga Isolante de
Borracha
Botina de Segurança

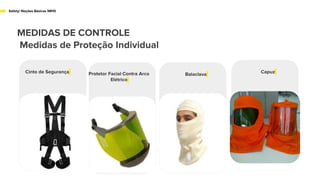

MEDIDAS DE CONTROLE
Cinto de Segurança Invólucro
Balaclava Capuz
Protetor Facial Contra Arco
Elétrico

MEDIDAS DE CONTROLE

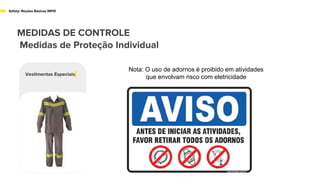

Vestimentas Especiais
Nota: O uso de adornos é proibido em atividades
que envolvam risco com eletricidade

05. SEGURANÇA NA
CONSTRUÇÃO,
MONTAGEM,
OPERAÇÃO E
MANUTENÇÃO

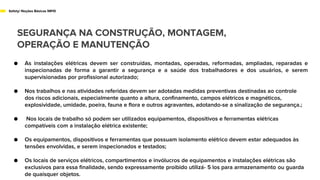

SEGURANÇA NA CONSTRUÇÃO, MONTAGEM,
OPERAÇÃO E MANUTENÇÃO
● As instalações elétricas devem ser construídas, montadas, operadas, reformadas, ampliadas, reparadas e
inspecionadas de forma a garantir a segurança e a saúde dos trabalhadores e dos usuários, e serem
supervisionadas por profissional autorizado;
● Nos trabalhos e nas atividades referidas devem ser adotadas medidas preventivas destinadas ao controle
dos riscos adicionais, especialmente quanto a altura, confinamento, campos elétricos e magnéticos,
explosividade, umidade, poeira, fauna e flora e outros agravantes, adotando-se a sinalização de segurança.;
● Nos locais de trabalho só podem ser utilizados equipamentos, dispositivos e ferramentas elétricas
compatíveis com a instalação elétrica existente;
● Os equipamentos, dispositivos e ferramentas que possuam isolamento elétrico devem estar adequados às
tensões envolvidas, e serem inspecionados e testados;
● Os locais de serviços elétricos, compartimentos e invólucros de equipamentos e instalações elétricas são
exclusivos para essa finalidade, sendo expressamente proibido utilizá- 5 los para armazenamento ou guarda
de quaisquer objetos.

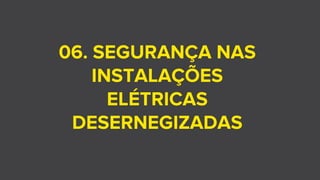

06. SEGURANÇA NAS
INSTALAÇÕES
ELÉTRICAS
DESERNEGIZADAS

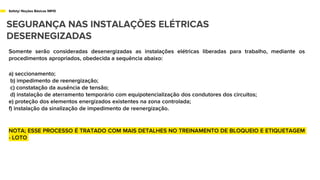

SEGURANÇA NAS INSTALAÇÕES ELÉTRICAS
DESERNEGIZADAS
Somente serão consideradas desenergizadas as instalações elétricas liberadas para trabalho, mediante os
procedimentos apropriados, obedecida a sequência abaixo:
a) seccionamento;
b) impedimento de reenergização;
c) constatação da ausência de tensão;
d) instalação de aterramento temporário com equipotencialização dos condutores dos circuitos;
e) proteção dos elementos energizados existentes na zona controlada;
f) instalação da sinalização de impedimento de reenergização.
NOTA; ESSE PROCESSO É TRATADO COM MAIS DETALHES NO TREINAMENTO DE BLOQUEIO E ETIQUETAGEM
- LOTO

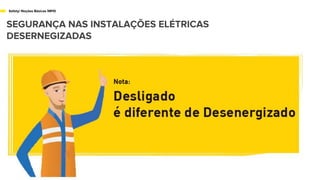

SEGURANÇA NAS INSTALAÇÕES ELÉTRICAS
DESERNEGIZADAS

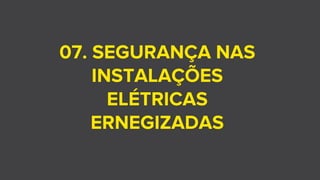

07. SEGURANÇA NAS
INSTALAÇÕES
ELÉTRICAS
ERNEGIZADAS

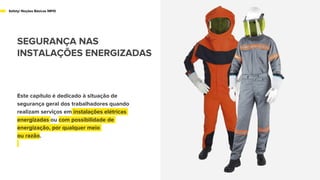

Este capítulo é dedicado à situação de
segurança geral dos trabalhadores quando
realizam serviços em instalações elétricas
energizadas ou com possibilidade de
energização, por qualquer meio
ou razão.

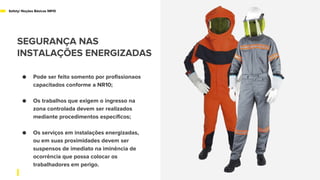

SEGURANÇA NAS
INSTALAÇÕES ENERGIZADAS

● Pode ser feito somento por profissionaos
capacitados conforme a NR10;
● Os trabalhos que exigem o ingresso na
zona controlada devem ser realizados
mediante procedimentos específicos;
● Os serviços em instalações energizadas,
ou em suas proximidades devem ser
suspensos de imediato na iminência de
ocorrência que possa colocar os
trabalhadores em perigo.
SEGURANÇA NAS
INSTALAÇÕES ENERGIZADAS

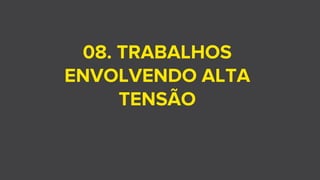

08. TRABALHOS
ENVOLVENDO ALTA
TENSÃO

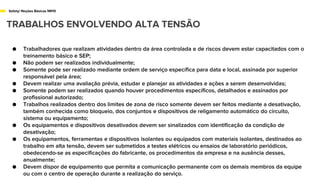

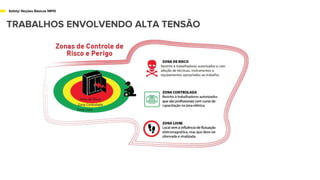

TRABALHOS ENVOLVENDO ALTA TENSÃO

TRABALHOS ENVOLVENDO ALTA TENSÃO
● Trabalhadores que realizam atividades dentro da área controlada e de riscos devem estar capacitados com o
treinamento básico e SEP;
● Não podem ser realizados individualmente;
● Somente pode ser realizado mediante ordem de serviço específica para data e local, assinada por superior
responsável pela área;
● Devem realizar uma avaliação prévia, estudar e planejar as atividades e ações a serem desenvolvidas;
● Somente podem ser realizados quando houver procedimentos específicos, detalhados e assinados por
profissional autorizado;
● Trabalhos realizados dentro dos limites de zona de risco somente devem ser feitos mediante a desativação,
também conhecida como bloqueio, dos conjuntos e dispositivos de religamento automático do circuito,
sistema ou equipamento;
● Os equipamentos e dispositivos desativados devem ser sinalizados com identificação da condição de
desativação;
● Os equipamentos, ferramentas e dispositivos isolantes ou equipados com materiais isolantes, destinados ao
trabalho em alta tensão, devem ser submetidos a testes elétricos ou ensaios de laboratório periódicos,
obedecendo-se as especificações do fabricante, os procedimentos da empresa e na ausência desses,
anualmente;
● Devem dispor de equipamento que permita a comunicação permanente com os demais membros da equipe
ou com o centro de operação durante a realização do serviço.

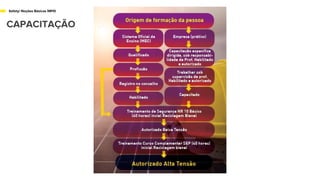

CAPACITAÇÃO

10. PROTEÇÃO
CONTRA INCÊNDIO E
EXPLOSÃO

As áreas onde houver instalações ou equipamentos
elétricos devem ser dotadas de proteção contra incêndio e
explosão;
Os materiais, peças, dispositivos, equipamentos e sistemas
destinados à aplicação em instalações elétricas de
ambientes com atmosferas potencialmente explosivas
devem ser avaliados quanto à sua conformidade, no âmbito
do Sistema Brasileiro de Certificação.
PROTEÇÃO CONTRA INCÊNDIO
E EXPLOSÃO

11. SINALIZAÇÃO DE
SEGURANÇA E
PROCEDIMENTOS DE
TRABALHO

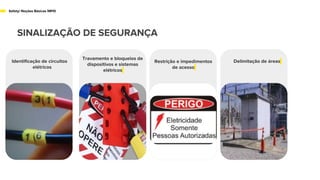

SINALIZAÇÃO DE SEGURANÇA
Identificação de circuitos
elétricos
Invólucro
Restrição e impedimentos
de acesso
Delimitação de áreas
Travamento e bloqueios de
dispositivos e sistemas
elétricos

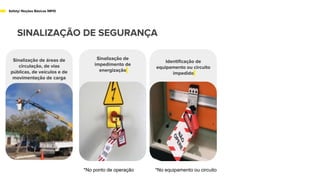

SINALIZAÇÃO DE SEGURANÇA
Sinalização de áreas de
circulação, de vias
públicas, de veículos e de
movimentação de carga
Identificação de
equipamento ou circuito
impedido
iza
Sinalização de
impedimento de
energização
*No ponto de operação *No equipamento ou circuito

Sob a ótica de segurança do trabalhador, a boa prática indica a necessidade de definir procedimento de trabalho
como sendo: “Sequência de operações ou atos a serem desenvolvidos para realização de um determinado
trabalho, com a inclusão dos meios materiais e humanos, instruções e orientações técnicas de segurança e as
possíveis circunstâncias que impeçam a sua realização”.
Os procedimentos devem:
• Ser específicos, padronizados, com descrição detalhada de cada tarefa, incluindo-se as instruções de segurança
passo a passo com a sequência lógica de sua execução;
• Conter, no mínimo, o objetivo, campo de aplicação, base técnica, competências, responsabilidades, medidas de
controle, disposições gerais e orientações finais;
• Ter a participação dos técnicos de segurança e/ou assessores de ssma.
• Ser assinados por profissional autorizado.

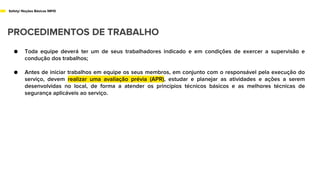

● Toda equipe deverá ter um de seus trabalhadores indicado e em condições de exercer a supervisão e
condução dos trabalhos;
● Antes de iniciar trabalhos em equipe os seus membros, em conjunto com o responsável pela execução do
serviço, devem realizar uma avaliação prévia (APR), estudar e planejar as atividades e ações a serem
desenvolvidas no local, de forma a atender os princípios técnicos básicos e as melhores técnicas de
segurança aplicáveis ao serviço.

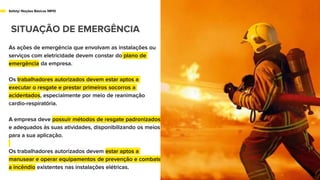

As ações de emergência que envolvam as instalações ou
serviços com eletricidade devem constar do plano de
emergência da empresa.
Os trabalhadores autorizados devem estar aptos a
executar o resgate e prestar primeiros socorros a
acidentados, especialmente por meio de reanimação
cardio-respiratória.
A empresa deve possuir métodos de resgate padronizados
e adequados às suas atividades, disponibilizando os meios
para a sua aplicação.
Os trabalhadores autorizados devem estar aptos a
manusear e operar equipamentos de prevenção e combate
a incêndio existentes nas instalações elétricas.
SITUAÇÃO DE EMERGÊNCIA

Dúvidas?
Obrigado pela atenção

NR 10 - Eletricidade (Noções Básicas).pptx

Recomendados

Recomendados

Mais conteúdo relacionado

Semelhante a NR 10 - Eletricidade (Noções Básicas).pptx

Semelhante a NR 10 - Eletricidade (Noções Básicas).pptx (20)

Mais de JeffersonMonteiro46

Mais de JeffersonMonteiro46 (14)

Último

Último (7)

NR 10 - Eletricidade (Noções Básicas).pptx
