Catálago de caminhões

TIPOS DE VEÍCULOS

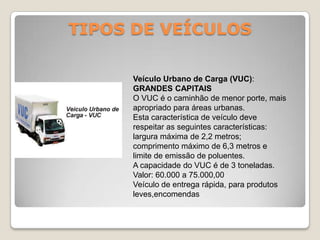

Veículo Urbano de Carga (VUC):
GRANDES CAPITAIS
O VUC é o caminhão de menor porte, mais
apropriado para áreas urbanas.
Esta característica de veículo deve
respeitar as seguintes características:
largura máxima de 2,2 metros;
comprimento máximo de 6,3 metros e
limite de emissão de poluentes.
A capacidade do VUC é de 3 toneladas.
Valor: 60.000 a 75.000,00
Veículo de entrega rápida, para produtos
leves,encomendas

TIPOS DE VEÍCULOS
CAMINHOES TRES QUARTOS ¾
Nome “popular” a uma classe de VUCs com capacidade para ate 3
toneladas de carga útil

TIPOS DE VEÍCULOS

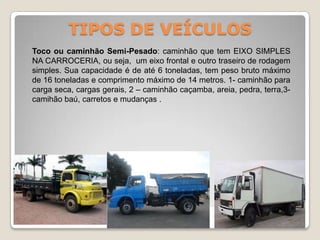

Toco ou caminhão Semi-Pesado: caminhão que tem EIXO SIMPLES
NA CARROCERIA, ou seja, um eixo frontal e outro traseiro de rodagem
simples. Sua capacidade é de até 6 toneladas, tem peso bruto máximo
de 16 toneladas e comprimento máximo de 14 metros. 1- caminhão para
carga seca, cargas gerais, 2 – caminhão caçamba, areia, pedra, terra,3-
camihão baú, carretos e mudanças .

TIPOS DE VEÍCULOS

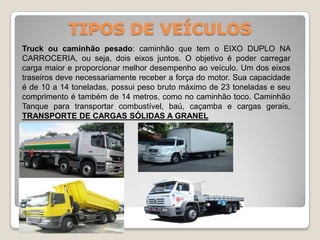

Truck ou caminhão pesado: caminhão que tem o EIXO DUPLO NA
CARROCERIA, ou seja, dois eixos juntos. O objetivo é poder carregar
carga maior e proporcionar melhor desempenho ao veículo. Um dos eixos
traseiros deve necessariamente receber a força do motor. Sua capacidade
é de 10 a 14 toneladas, possui peso bruto máximo de 23 toneladas e seu
comprimento é também de 14 metros, como no caminhão toco. Caminhão
Tanque para transportar combustível, baú, caçamba e cargas gerais,
TRANSPORTE DE CARGAS SÓLIDAS A GRANEL

TIPOS DE VEÍCULOS
Caminhão Pipa:Um caminhão-tanque, carro-tanque ou camihão-
cisterna é um caminhão equipado com um reservatório para transporte
de líquidos ou materiais pulverulentos. O caminhão-pipa ou caminhão-
cisterna é utilizado exclusivamente para transporte de água, potável ou
não. O caminhão-pipa pode ser utilizado para controle de emissão de
poeira, umectação de vias e pátios, terraplenagem, irrigação, lavagem
de ruas e praças, abastecimento de água potável em residências,
condomínios, indústrias e navios.( truco)

TIPOS DE VEÍCULOS

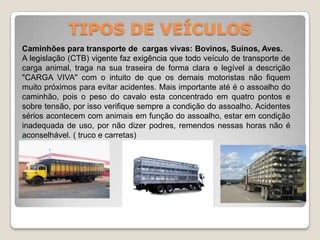

Caminhões para transporte de cargas vivas: Bovinos, Suínos, Aves.
A legislação (CTB) vigente faz exigência que todo veículo de transporte de
carga animal, traga na sua traseira de forma clara e legível a descrição
"CARGA VIVA" com o intuito de que os demais motoristas não fiquem
muito próximos para evitar acidentes. Mais importante até é o assoalho do
caminhão, pois o peso do cavalo esta concentrado em quatro pontos e
sobre tensão, por isso verifique sempre a condição do assoalho. Acidentes
sérios acontecem com animais em função do assoalho, estar em condição
inadequada de uso, por não dizer podres, remendos nessas horas não é
aconselhável. ( truco e carretas)

TIPOS DE VEÍCULOS
Caminhão gigante da vale do rio doce: Com capacidade para
transportar até 400 toneladas, os veículos fora de estrada transportam
800 mil toneladas de terra por dia

Caminhão Cegonheiro: transportar
veículos novos.(Carretas)

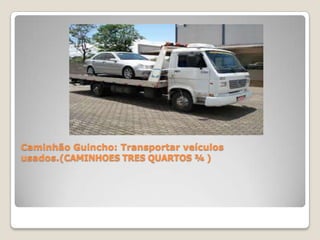

Caminhão Guincho: Transportar veículos
usados.(CAMINHOES TRES QUARTOS ¾ )

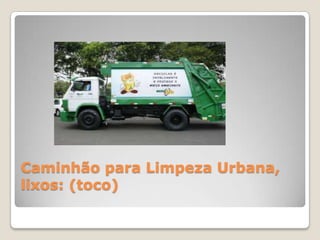

Caminhão para Limpeza Urbana,
lixos: (toco)

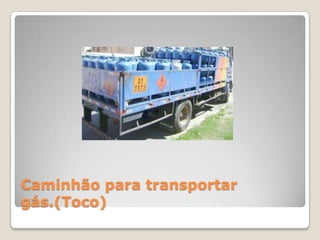

Caminhão para transportar
gás.(Toco)

TIPOS DE VEÍCULOS
Carretas: são uma categoria em que UMA PARTE possui a força motriz (MOTOR), rodas
de tração e a cabine do motorista e A OUTRA PARTE recebe a CARGA. A parte motriz
recebe o nome de CAVALO MECÂNICO, e este pode ser acoplado a diferentes tipos de
módulos de carga, chamados de SEMI-REBOQUE.
A capacidade de tração das carretas aumenta na medida que se aumenta o número de
eixos no conjunto.

TIPOS DE VEÍCULOS

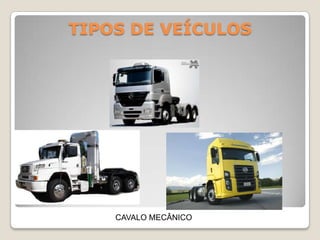

CAVALO MECÂNICO

TIPOS DE VEÍCULOS

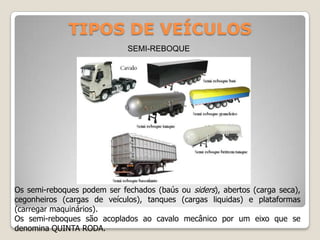

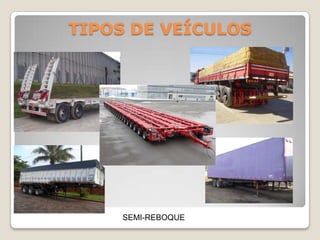

SEMI-REBOQUE
Os semi-reboques podem ser fechados (baús ou siders), abertos (carga seca),
cegonheiros (cargas de veículos), tanques (cargas liquidas) e plataformas
(carregar maquinários).
Os semi-reboques são acoplados ao cavalo mecânico por um eixo que se
denomina QUINTA RODA.

TIPOS DE VEÍCULOS
SEMI-REBOQUE

TIPOS DE VEÍCULOS
CONJUNTOS CARRETA

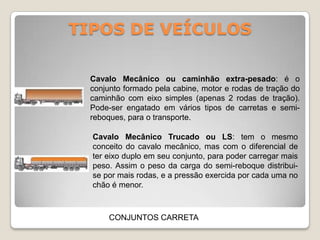

Cavalo Mecânico ou caminhão extra-pesado: é o
conjunto formado pela cabine, motor e rodas de tração do
caminhão com eixo simples (apenas 2 rodas de tração).
Pode-ser engatado em vários tipos de carretas e semi-
reboques, para o transporte.
Cavalo Mecânico Trucado ou LS: tem o mesmo
conceito do cavalo mecânico, mas com o diferencial de
ter eixo duplo em seu conjunto, para poder carregar mais
peso. Assim o peso da carga do semi-reboque distribui-
se por mais rodas, e a pressão exercida por cada uma no
chão é menor.

TIPOS DE VEÍCULOS
CONJUNTOS CARRETA

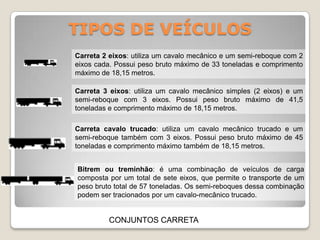

Carreta 2 eixos: utiliza um cavalo mecânico e um semi-reboque com 2
eixos cada. Possui peso bruto máximo de 33 toneladas e comprimento
máximo de 18,15 metros.
Carreta 3 eixos: utiliza um cavalo mecânico simples (2 eixos) e um
semi-reboque com 3 eixos. Possui peso bruto máximo de 41,5
toneladas e comprimento máximo de 18,15 metros.
Carreta cavalo trucado: utiliza um cavalo mecânico trucado e um
semi-reboque também com 3 eixos. Possui peso bruto máximo de 45
toneladas e comprimento máximo também de 18,15 metros.
Bitrem ou treminhão: é uma combinação de veículos de carga
composta por um total de sete eixos, que permite o transporte de um
peso bruto total de 57 toneladas. Os semi-reboques dessa combinação
podem ser tracionados por um cavalo-mecânico trucado.

TIPOS DE VEÍCULOS

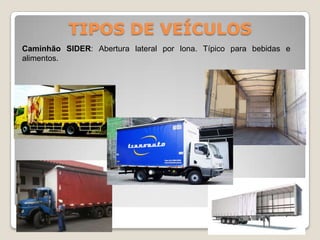

Caminhão SIDER: Abertura lateral por lona. Típico para bebidas e
alimentos.

TIPOS DE VEÍCULOS

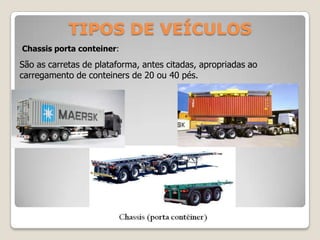

Chassis porta conteiner:
São as carretas de plataforma, antes citadas, apropriadas ao
carregamento de conteiners de 20 ou 40 pés.

TIPOS DE VEÍCULOS

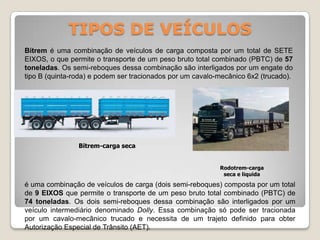

é uma combinação de veículos de carga (dois semi-reboques) composta por um total
de 9 EIXOS que permite o transporte de um peso bruto total combinado (PBTC) de
74 toneladas. Os dois semi-reboques dessa combinação são interligados por um
veículo intermediário denominado Dolly. Essa combinação só pode ser tracionada
por um cavalo-mecânico trucado e necessita de um trajeto definido para obter
Autorização Especial de Trânsito (AET).
Bitrem é uma combinação de veículos de carga composta por um total de SETE
EIXOS, o que permite o transporte de um peso bruto total combinado (PBTC) de 57
toneladas. Os semi-reboques dessa combinação são interligados por um engate do
tipo B (quinta-roda) e podem ser tracionados por um cavalo-mecânico 6x2 (trucado).
Bitrem-carga seca
Rodotrem-carga
seca e liquida

TIPOS DE VEÍCULOS

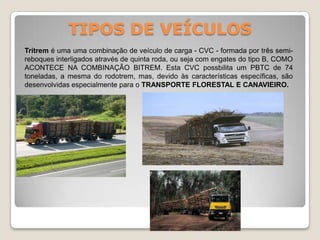

Tritrem é uma uma combinação de veículo de carga - CVC - formada por três semi-
reboques interligados através de quinta roda, ou seja com engates do tipo B, COMO
ACONTECE NA COMBINAÇÃO BITREM. Esta CVC possbilita um PBTC de 74
toneladas, a mesma do rodotrem, mas, devido às características específicas, são
desenvolvidas especialmente para o TRANSPORTE FLORESTAL E CANAVIEIRO.

TIPOS DE VEÍCULOS

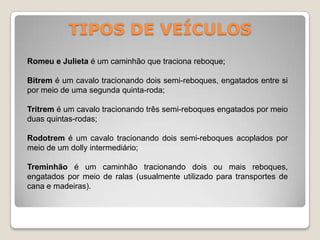

Romeu e Julieta é um caminhão que traciona reboque;
Bitrem é um cavalo tracionando dois semi-reboques, engatados entre si
por meio de uma segunda quinta-roda;
Tritrem é um cavalo tracionando três semi-reboques engatados por meio
duas quintas-rodas;
Rodotrem é um cavalo tracionando dois semi-reboques acoplados por
meio de um dolly intermediário;
Treminhão é um caminhão tracionando dois ou mais reboques,
engatados por meio de ralas (usualmente utilizado para transportes de
cana e madeiras).

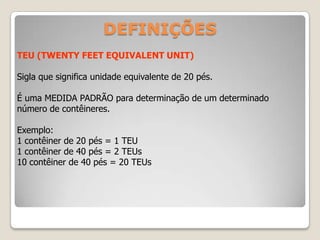

TEU (TWENTY FEET EQUIVALENT UNIT)
Sigla que significa unidade equivalente de 20 pés.
É uma MEDIDA PADRÃO para determinação de um determinado
número de contêineres.
Exemplo:
1 contêiner de 20 pés = 1 TEU
1 contêiner de 40 pés = 2 TEUs
10 contêiner de 40 pés = 20 TEUs
DEFINIÇÕES

DEFINIÇÕES
SEMI-REBOQUEREBOQUE
REBOQUE é independente
com relação ao seu APOIO
REBOQUE dependente de
outro para APOIAR E
RODAR

DEFINIÇÕES

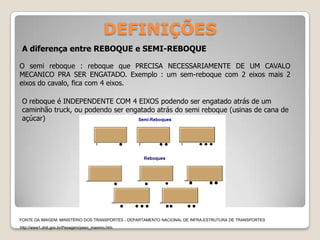

A diferença entre REBOQUE e SEMI-REBOQUE
O semi reboque : reboque que PRECISA NECESSARIAMENTE DE UM CAVALO
MECANICO PRA SER ENGATADO. Exemplo : um sem-reboque com 2 eixos mais 2
eixos do cavalo, fica com 4 eixos.
O reboque é INDEPENDENTE COM 4 EIXOS podendo ser engatado atrás de um
caminhão truck, ou podendo ser engatado atrás do semi reboque (usinas de cana de
açúcar)
FONTE DA IMAGEM: MINISTÉRIO DOS TRANSPORTES - DEPARTAMENTO NACIONAL DE INFRA-ESTRUTURA DE TRANSPORTES
http://www1.dnit.gov.br/Pesagem/peso_maximo.htm

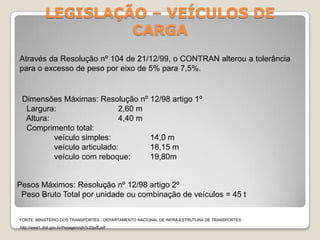

LEGISLAÇÃO – VEÍCULOS DE
CARGA
Dimensões Máximas: Resolução nº 12/98 artigo 1º
Largura: 2,60 m
Altura: 4,40 m
Comprimento total:
veículo simples: 14,0 m
veículo articulado: 18,15 m
veículo com reboque: 19,80m
Através da Resolução nº 104 de 21/12/99, o CONTRAN alterou a tolerância
para o excesso de peso por eixo de 5% para 7,5%.
Pesos Máximos: Resolução nº 12/98 artigo 2º
Peso Bruto Total por unidade ou combinação de veículos = 45 t
FONTE: MINISTÉRIO DOS TRANSPORTES - DEPARTAMENTO NACIONAL DE INFRA-ESTRUTURA DE TRANSPORTES
http://www1.dnit.gov.br/Pesagem/qfv%20pdf.pdf

CARGA
Pesos Máximos por Eixo
FONTE: MINISTÉRIO DOS TRANSPORTES - DEPARTAMENTO NACIONAL DE INFRA-ESTRUTURA DE TRANSPORTES
http://www1.dnit.gov.br/Pesagem/qfv%20pdf.pdf

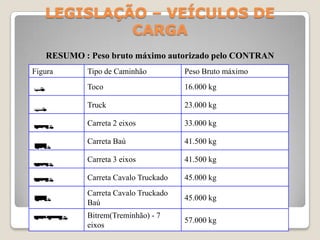

RESUMO : Peso bruto máximo autorizado pelo CONTRAN
Figura Tipo de Caminhão Peso Bruto máximo
Toco 16.000 kg
Truck 23.000 kg
Carreta 2 eixos 33.000 kg
Carreta Baú 41.500 kg
Carreta 3 eixos 41.500 kg
Carreta Cavalo Truckado 45.000 kg
Carreta Cavalo Truckado
Baú
45.000 kg
Bitrem(Treminhão) - 7
eixos
57.000 kg
CARGA

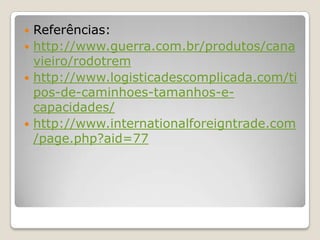

 Referências:
 http://www.guerra.com.br/produtos/cana
vieiro/rodotrem
 http://www.logisticadescomplicada.com/ti
pos-de-caminhoes-tamanhos-e-
capacidades/
 http://www.internationalforeigntrade.com
/page.php?aid=77
