2

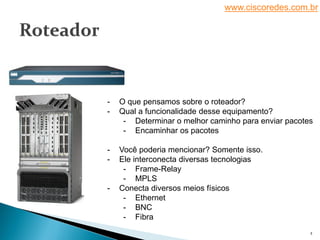

- O que pensamos sobre o roteador?
- Qual a funcionalidade desse equipamento?
- Determinar o melhor caminho para enviar pacotes
- Encaminhar os pacotes
- Você poderia mencionar? Somente isso.
- Ele interconecta diversas tecnologias
- Frame-Relay
- MPLS
- Conecta diversos meios físicos
- Ethernet
- BNC
- Fibra

3

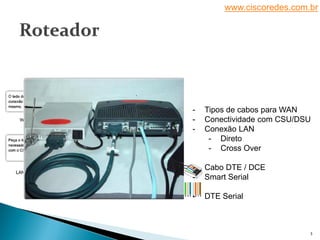

- Tipos de cabos para WAN
- Conectividade com CSU/DSU
- Conexão LAN
- Direto
- Cross Over
- Cabo DTE / DCE
- Smart Serial
- DTE Serial

4

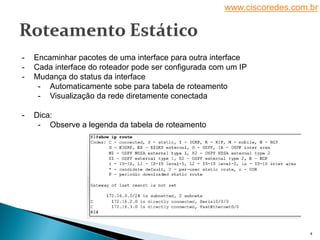

- Encaminhar pacotes de uma interface para outra interface
- Cada interface do roteador pode ser configurada com um IP
- Mudança do status da interface
- Automaticamente sobe para tabela de roteamento
- Visualização da rede diretamente conectada
- Dica:
- Observe a legenda da tabela de roteamento

5

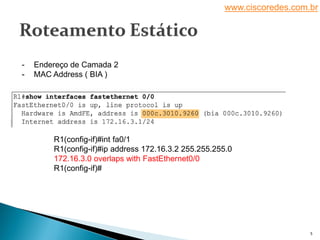

R1(config-if)#int fa0/1
R1(config-if)#ip address 172.16.3.2 255.255.255.0
172.16.3.0 overlaps with FastEthernet0/0
R1(config-if)#
- Endereço de Camada 2
- MAC Address ( BIA )

6

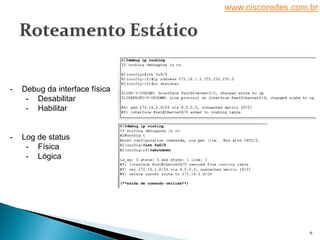

- Debug da interface física
- Desabilitar
- Habilitar
- Log de status
- Física
- Lógica

7

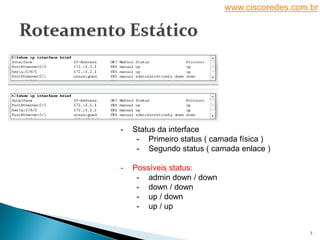

- Status da interface
- Primeiro status ( camada física )
- Segundo status ( camada enlace )
- Possíveis status:
- admin down / down
- down / down
- up / down
- up / up

8

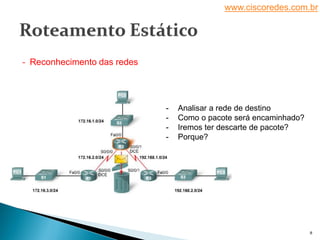

- Analisar a rede de destino
- Como o pacote será encaminhado?
- Iremos ter descarte de pacote?
- Porque?
- Reconhecimento das redes

9

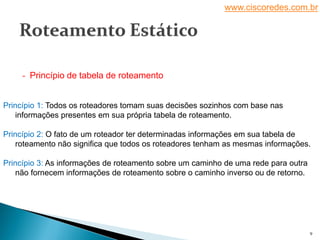

Princípio 1: Todos os roteadores tomam suas decisões sozinhos com base nas
informações presentes em sua própria tabela de roteamento.
Princípio 2: O fato de um roteador ter determinadas informações em sua tabela de
roteamento não significa que todos os roteadores tenham as mesmas informações.
Princípio 3: As informações de roteamento sobre um caminho de uma rede para outra
não fornecem informações de roteamento sobre o caminho inverso ou de retorno.
- Princípio de tabela de roteamento

10

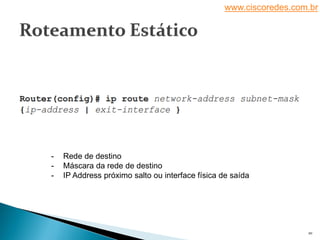

- Rede de destino
- Máscara da rede de destino
- IP Address próximo salto ou interface física de saída

11

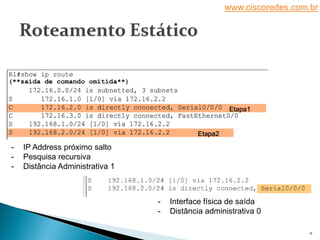

- IP Address próximo salto
- Pesquisa recursiva
- Distância Administrativa 1
- Interface física de saída
- Distância administrativa 0

12
R1(config)#ip route 192.168.2.0 255.255.255.0 fastethernet 0/1 172.16.2.2
- Rota estática com Ethernet
- Definir interface física
- Definir o IP próximo salto
- Porquê?
- Devido a não executar a resolução de tabela ARP
- Não encaminha broadcast

13

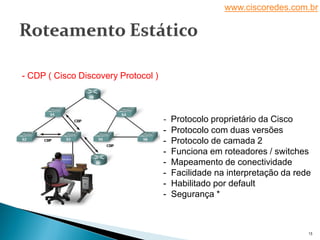

- CDP ( Cisco Discovery Protocol )
- Protocolo proprietário da Cisco
- Protocolo com duas versões
- Protocolo de camada 2
- Funciona em roteadores / switches
- Mapeamento de conectividade
- Facilidade na interpretação da rede
- Habilitado por default
- Segurança *

14

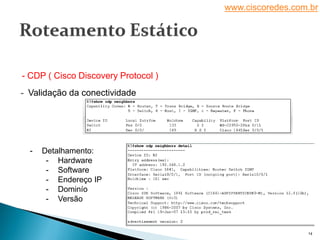

- Validação da conectividade
- Detalhamento:
- Hardware
- Software
- Endereço IP
- Dominío
- Versão

15

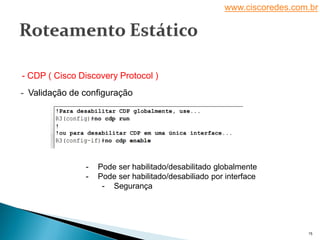

- Validação de configuração
- Pode ser habilitado/desabilitado globalmente
- Pode ser habilitado/desabiliado por interface
- Segurança

16

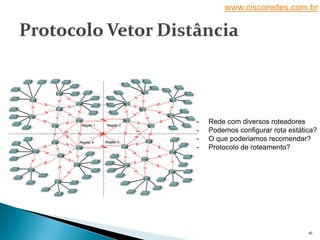

- Rede com diversos roteadores
- Podemos configurar rota estática?
- O que poderiamos recomendar?
- Protocolo de roteamento?

17

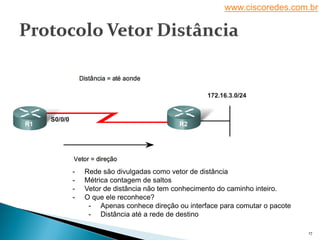

- Rede são divulgadas como vetor de distância
- Métrica contagem de saltos
- Vetor de distância não tem conhecimento do caminho inteiro.
- O que ele reconhece?
- Apenas conhece direção ou interface para comutar o pacote
- Distância até a rede de destino

18

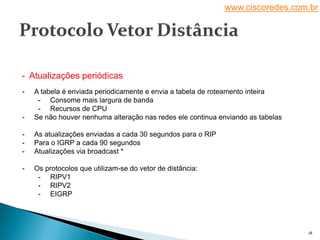

- Atualizações periódicas
- A tabela é enviada periodicamente e envia a tabela de roteamento inteira
- Consome mais largura de banda
- Recursos de CPU
- Se não houver nenhuma alteração nas redes ele continua enviando as tabelas
- As atualizações enviadas a cada 30 segundos para o RIP
- Para o IGRP a cada 90 segundos
- Atualizações via broadcast *
- Os protocolos que utilizam-se do vetor de distância:
- RIPV1
- RIPV2
- EIGRP

19

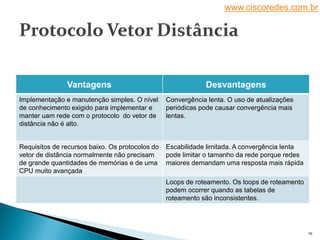

Vantagens Desvantagens
Implementação e manutenção simples. O nível
de conhecimento exigido para implementar e
manter uam rede com o protocolo do vetor de
distância não é alto.
Convergência lenta. O uso de atualizações
periódicas pode causar convergência mais
lentas.
Requisitos de recursos baixo. Os protocolos do
vetor de distância normalmente não precisam
de grande quantidades de memórias e de uma
CPU muito avançada
Escabilidade limitada. A convergência lenta
pode limitar o tamanho da rede porque redes
maiores demandam uma resposta mais rápida
Loops de roteamento. Os loops de roteamento
podem ocorrer quando as tabelas de
roteamento são inconsistentes.

20

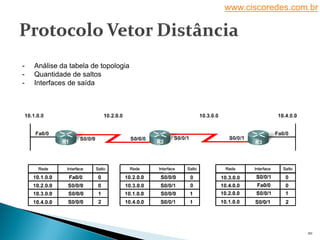

- Análise da tabela de topologia
- Quantidade de saltos
- Interfaces de saída

21

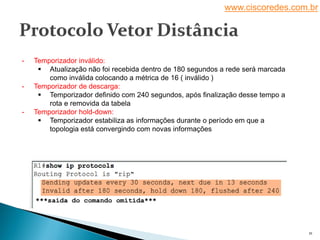

- Temporizador inválido:
 Atualização não foi recebida dentro de 180 segundos a rede será marcada
como inválida colocando a métrica de 16 ( inválido )
- Temporizador de descarga:
 Temporizador definido com 240 segundos, após finalização desse tempo a
rota e removida da tabela
- Temporizador hold-down:
 Temporizador estabiliza as informações durante o período em que a
topologia está convergindo com novas informações

22

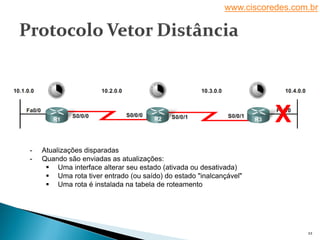

- Atualizações disparadas
- Quando são enviadas as atualizações:
 Uma interface alterar seu estado (ativada ou desativada)
 Uma rota tiver entrado (ou saído) do estado "inalcançável"
 Uma rota é instalada na tabela de roteamento

23

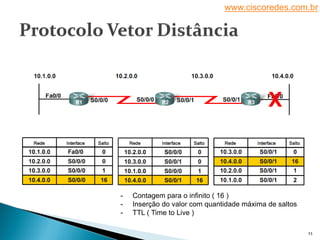

- Contagem para o infinito ( 16 )
- Inserção do valor com quantidade máxima de saltos
- TTL ( Time to Live )

24

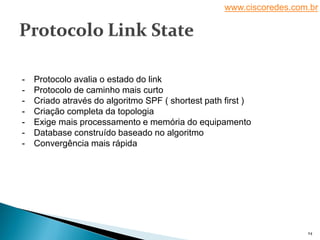

- Protocolo avalia o estado do link
- Protocolo de caminho mais curto
- Criado através do algoritmo SPF ( shortest path first )
- Criação completa da topologia
- Exige mais processamento e memória do equipamento
- Database construído baseado no algoritmo
- Convergência mais rápida

25
- Algoritmo Dikjstra
- Custos disponivéis por link
- Agregação dos custos
- Decisão baseado no menor custo
- Conhecimento toda rede
R1

26

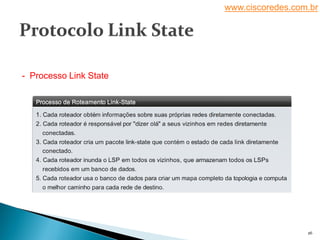

- Processo Link State

27

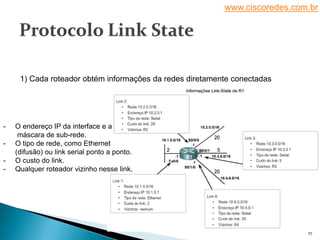

- O endereço IP da interface e a
máscara de sub-rede.
- O tipo de rede, como Ethernet
(difusão) ou link serial ponto a ponto.
- O custo do link.
- Qualquer roteador vizinho nesse link.
1) Cada roteador obtém informações da redes diretamente conectadas

28

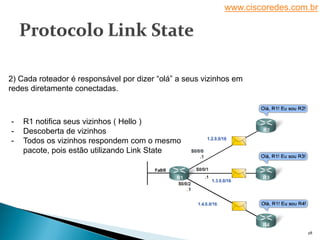

2) Cada roteador é responsável por dizer “olá” a seus vizinhos em
redes diretamente conectadas.
- R1 notifica seus vizinhos ( Hello )
- Descoberta de vizinhos
- Todos os vizinhos respondem com o mesmo
pacote, pois estão utilizando Link State

29

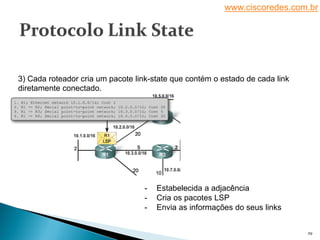

3) Cada roteador cria um pacote link-state que contém o estado de cada link
diretamente conectado.
- Estabelecida a adjacência
- Cria os pacotes LSP
- Envia as informações do seus links

30

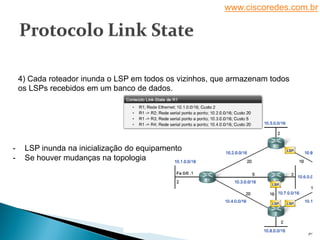

4) Cada roteador inunda o LSP em todos os vizinhos, que armazenam todos
os LSPs recebidos em um banco de dados.
- LSP inunda na inicialização do equipamento
- Se houver mudanças na topologia

31

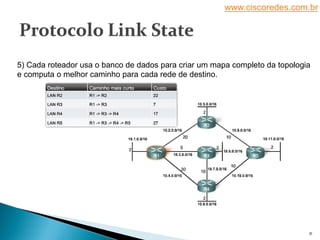

5) Cada roteador usa o banco de dados para criar um mapa completo da topologia
e computa o melhor caminho para cada rede de destino.

32

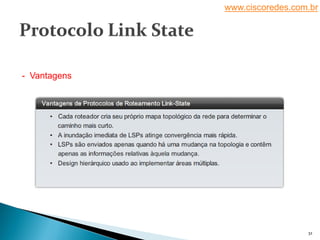

- Vantagens

33
- Roteamento Estático
- Comandos:
- Validação:
- show ip interface brief
- show cdp neighbors
- show cdp neighbor detail
- show ip route
- Configuração:
- ip route [ rede destino ] [ sub-rede ] [ interface ]
- ip route [ rede destino ] [ sub-rede ] [ ip next-hop ]
- interface [ slot / module ]
- ip address [ rede ] [ máscara ]
- shutdown / no shutdown

Rota Estática / Link State / Vetor de Distância
