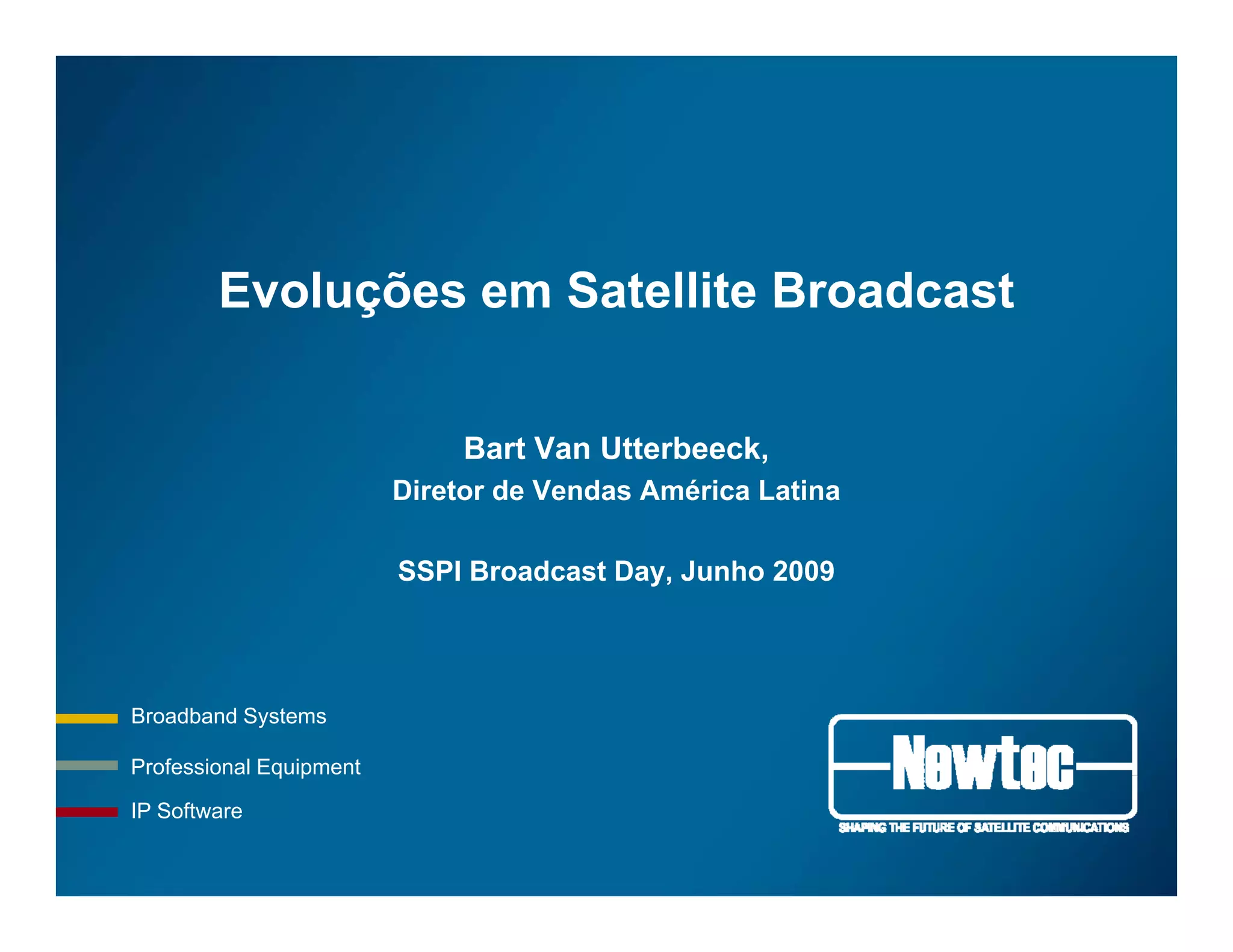

1. Evoluções em Satellite BroadcastEvoluções em Satellite Broadcast
Bart Van Utterbeeck,
Diretor de Vendas América Latina
SSPI Broadcast Day, Junho 2009
Professional Equipment
Broadband Systems
q p
IP Software

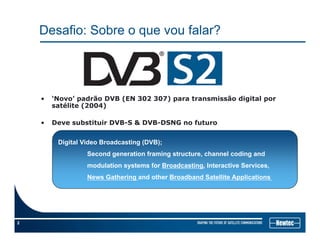

2. Desafio: Sobre o que vou falar?
• ‘Novo’ padrão DVB (EN 302 307) para transmissão digital por
satélite (2004)saté te ( 00 )
• Deve substituir DVB-S & DVB-DSNG no futuro
Digital Video Broadcasting (DVB);
Second generation framing structure, channel coding and
modulation systems for Broadcasting, Interactive Services,
News Gathering and other Broadband Satellite Applications
2

3. Rico em parâmetros
ACM
CCM
32APSK
Multistream
MPEG
FEC
QPSK
8PSK
16APSK
Short Frame
Packetised Data
ISSY
Null Packet Deletion
VCM
QPSK 16APSK Pilots
Normal FrameGeneric Data
Single stream
!! Muitos parâmetros
no “Toolbox” !!
3

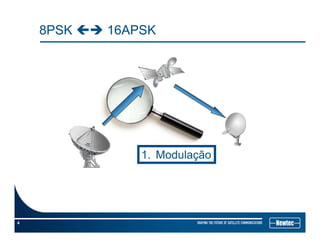

4. 8PSK 16APSK
1. Modulação
4

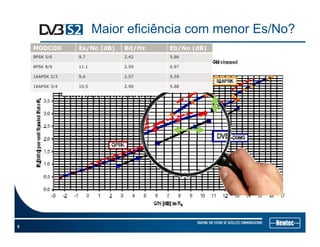

5. Maior eficiência com menor Es/No?
MODCOD Es/No (dB) Bit/Hz Eb/No (dB)
8PSK 5/6 9.7 2.42 5.86
8PSK 8/9 11.1 2.59 6.97
16APSK 2/3 9 6 2 57 5 5916APSK 2/3 9.6 2.57 5.59
16APSK 3/4 10.5 2.90 5.88
5

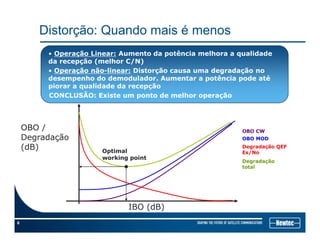

6. Distorção: Quando mais é menos
• Operação Linear: Aumento da potência melhora a qualidade
da recepção (melhor C/N)
• Operação não-linear: Distorção causa uma degradação no
d h d d d l d A t tê i d tédesempenho do demodulador. Aumentar a potência pode até
piorar a qualidade da recepção
CONCLUSÃO: Existe um ponto de melhor operação
OBO /
Degradação
OBO CW
OBO MODDegradação
(dB)
OBO MOD
Degradação QEF
Es/No
Degradação
total
Optimal
working point
6
IBO (dB)

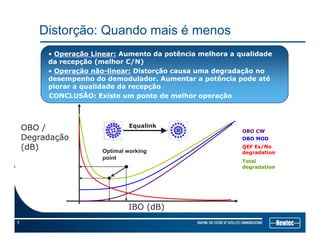

7. Distorção: Quando mais é menos
• Operação Linear: Increased power improves the link
performance
• Operação não-linear: Distortion degrades the demodulator
f d t i t th d d ti b
• Operação Linear: Aumento da potência melhora a qualidade
da recepção (melhor C/N)
• Operação não-linear: Distorção causa uma degradação no
d h d d d l d A t tê i d téperformance and at some point the degradation may be
stronger than the increased power
CONCLUSÃO: Existe um ponto de melhor operação
desempenho do demodulador. Aumentar a potência pode até
piorar a qualidade da recepção
CONCLUSÃO: Existe um ponto de melhor operação
OBO /
Degradação
OBO CW
OBO MOD
Equalink
Optimal working
point
Degradação
(dB)
OBO MOD
QEF Es/No
degradation
Total
degradation
7
IBO (dB)

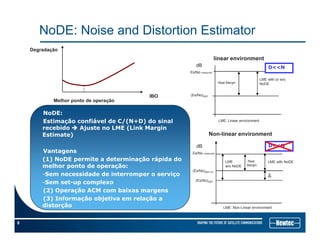

8. NoDE: Noise and Distortion Estimator
Degradação
Es/No measured
dB
linear environment
D<<N
IBO
Melhor ponto de operação
LME with or w/o
NoDEReal Margin
(Es/No)QEF
NoDE:
Estimação confiável de C/(N+D) do sinal
recebido Ajuste no LME (Link Margin
Estimate)
LME: Linear environment
Non-linear environment
Vantagens
(1) NoDE permite a determinação rápida do
melhor ponto de operação:
Real
Margin
dB
(Es/No)
Es/No measured
LME with NoDELME
w/o NoDE
D<<N
-Sem necessidade de interromper o serviço
-Sem set-up complexo
(2) Operação ACM com baixas margens
(3) Informação objetiva em relação a
(Es/No)QEF+D
(Es/No)QEF
Δ
8
( ) ç j ç
distorção LME: Non-Linear environment

9. 16/32APSK entrando no mercado OEM
9

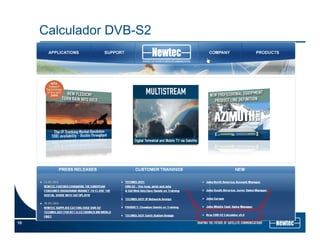

10. Calculador DVB-S2
Go to http://www.newtec.eu
10

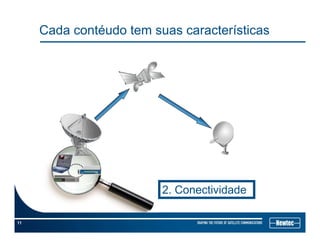

11. Cada contéudo tem suas características
2. Conectividade
11

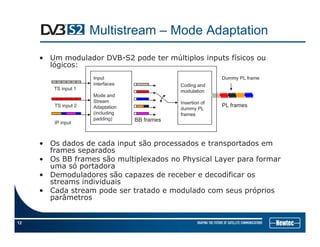

12. Multistream – Mode Adaptation
• Um modulador DVB-S2 pode ter múltiplos inputs físicos ou
lógicos:
I t D PL f
TS input 1
TS input 2
Input
interfaces
Mode and
Stream
Adaptation
Coding and
modulation
Insertion of
dummy PL
PL frames
Dummy PL frame
p
IP input
Adaptation
(including
padding)
dummy PL
frames
BB frames
• Os dados de cada input são processados e transportados em
frames separados
• Os BB frames são multiplexados no Physical Layer para formar
uma só portadora
• Demoduladores são capazes de receber e decodificar os
streams individuais
• Cada stream pode ser tratado e modulado com seus próprios
parâmetros
12
p

13. Multistream – Mode Adaptation
Encapsulation Framing Transport
ID:
ISI lISI value
13

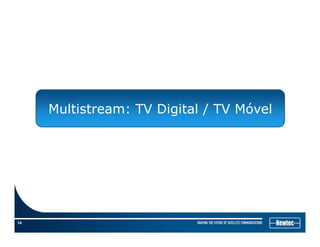

14. Multistream: TV Digital / TV MóvelMultistream: TV Digital / TV Móvel
14

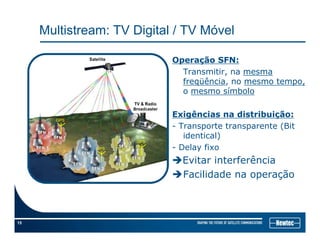

15. Multistream: TV Digital / TV Móvel
Operação SFN:
Transmitir, na mesma
freqüência, no mesmo tempo,
o mesmo símbolo
Exigências na distribuição:
- Transporte transparente (Bit
identical)
GPS
)
- Delay fixo
Evitar interferência
ã
GPS
GPS
Facilidade na operação
15

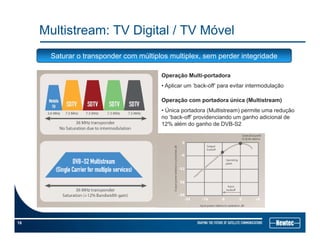

16. Multistream: TV Digital / TV Móvel
Saturar o transponder com múltiplos multiplex, sem perder integridade
Operação Multi-portadoraOperação Multi portadora
• Aplicar um ‘back-off’ para evitar intermodulação
Operação com portadora única (Multistream)
Ú• Única portadora (Multistream) permite uma redução
no ‘back-off’ providenciando um ganho adicional de
12% além do ganho de DVB-S2
16

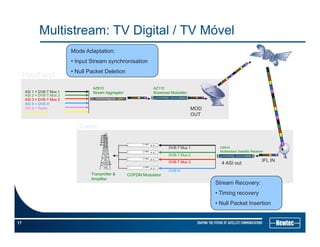

17. Multistream: TV Digital / TV Móvel
HeadHead--endend
Mode Adaptation:
• Input Stream synchronisation
• Null Packet Deletion
ASI 1 = DVB-T Mux 1
MOD
AZ810
Stream Aggregator
AZ110
Broadcast Modulator
ASIASI 22 = DVB= DVB--T MuxT Mux 22
ASI 3 = DVBASI 3 = DVB--T Mux 3T Mux 3
ASIASI 44 = DVB= DVB--HH
ASIASI 55 = Radio= Radio
HeadHead endend
MOD
OUT
ASIASI 55 = Radio= Radio
ASIASI 66 = Mux n= Mux n
TowerTower
HZ914
Multistream Satellite Receiver
4 ASI out
IFL IN
DVB-T Mux 1
DVBDVB--T MuxT Mux 22
DVBDVB--T Mux 3T Mux 3
DVBDVB HH
COFDM ModulatorTransmitter &
Amplifier
DVBDVB--HH
Stream Recovery:
• Timing recovery
N ll P k t I ti
17
• Null Packet Insertion

18. Multistream: Satellite News GatheringMultistream: Satellite News Gathering
18

19. Satellite News Gathering: Tendências

20. Multistream e contribuição: FlexSNG
Studio
Azimuth
DVB S/S2 Demodulador
Studio
DSNG
MPEG
Azimuth
DVB S/S2 Modulador
DVB S/S2 Demodulador
ASI TS
MPEG
Decoder
A/VIP ASI TS Company LAN
TelliCast
TelliCast
MPEG encoder
Storage
Server
Multicast de
vídeo e arquivos
Transmissões IP e ASI podem ocorrer em paralelo
Transmissões ao vivo e transferências de arquivos (file-cast) são possíveis
20
q ( ) p

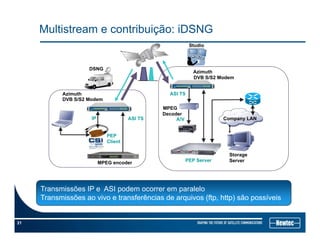

21. Multistream e contribuição: iDSNG
Studio
Azimuth
DVB S/S2 Modem
Studio
DSNG
MPEG
Azimuth
DVB S/S2 Modem
DVB S/S2 Modem
ASI TS
MPEG
Decoder
A/VIP ASI TS Company LAN
PEP
MPEG encoder
Storage
ServerPEP Server
Client
Transmissões IP e ASI podem ocorrer em paralelo
Transmissões ao vivo e transferências de arquivos (ftp, http) são possíveis
21
q ( p p) p

22. iDSNG – Full IP com FlexACM
StudioDSNG StudioDSNG
Elevation
DVB S2 Modem
Elevation
DVB S2 Modem
FlexACM
controller
FlexACM
client
FlexACM
client
FlexACM
controller
LANPEP
IP
LAN
Storage
PEP Server
ACM Shaper
Client
Combinando o máximo de velocidade com o máximo de conectividade
22
Combinando o máximo de velocidade com o máximo de conectividade

23. End-to-End
3. Rede
23

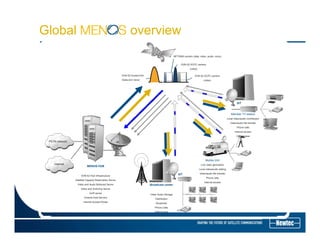

24. Global overview
DVB-S2 forward link
MFTDMA carriers (data, video, audio, voice)
DVB-S2 SCPC carriers
(video)
DVB-S2 SCPC carriers
(Data and voice)
SIT
DVB S2 SCPC carriers
(video)
Member TV station
Local video/audio contribution
Video/audio file transfer
Phone calls
Internet access
VPN access
PSTN network
Internet
MENOS HUB
Mobile Unit
Live video generation
Local video/audio editing
DVB-S2 Hub Infrastructure
Satellite Capacity Reservation Server
Video and Audio Multicast Server
Video and Archiving Server
VoIP server
Intranet Host Servers
I t t A R t
Broadcast center
Video Audio Storage
Distribution
SIT
g
Video/audio file transfer
Phone calls
Internet access
Internet Access Router
Broadcast
Phone Calls
VPN Access

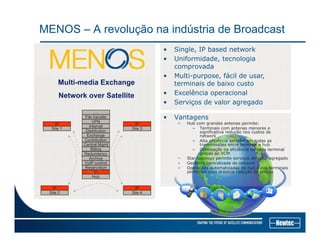

25. MENOS – A revolução na indústria de Broadcast
• Single, IP based network
• Uniformidade, tecnologia
comprovada
• Multi-purpose fácil de usar
Multi-media Exchange
Network over Satellite
• Multi purpose, fácil de usar,
terminais de baixo custo
• Excelência operacional
• Serviços de valor agregado
Site 1
IP
Site 3
IP
• Vantagens
– Hub com grandes antenas permite:
– Terminais com antenas menores e
significativa redução nos custos de
network
êC t ib ti
Exchange
Distribution
Internet
VPN
File transfer
….
Reservation
VoIP control
Archive
Redundancy
Billing
– Alta eficiência satelital em todas as
transmissões entre terminal e hub
– Otimização na eficiência de cada terminal
graças ao VCM
– Star topology permite serviços de valor agregado
– Gerência centralizada de network
– Operações automatizadas no hub e nos terminais
d á d ã d
Central Mgmt
Contribution
Hub
IP
Site 2
IP
Site 4
IP
permitem uma drástica redução de preços

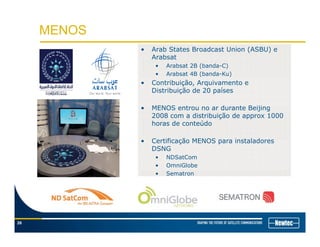

26. MENOS
• Arab States Broadcast Union (ASBU) e
Arabsat
• Arabsat 2B (banda-C)
• Arabsat 4B (banda-Ku)( )
• Contribuição, Arquivamento e
Distribuição de 20 países
• MENOS entrou no ar durante Beijing• MENOS entrou no ar durante Beijing
2008 com a distribuição de approx 1000
horas de conteúdo
C tifi ã MENOS i t l d• Certificação MENOS para instaladores
DSNG
• NDSatCom
• OmniGlobe
• Sematron
26

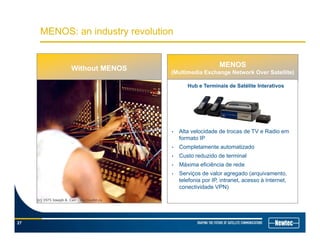

27. MENOS: an industry revolution
MENOS
(Multimedia Exchange Network Over Satellite)
Without MENOS
Hub e Terminais de Satélite Interativos
• Alta velocidade de trocas de TV e Radio em
formato IPformato IP
• Completamente automatizado
• Custo reduzido de terminal
• Máxima eficiência de rede
• Serviços de valor agregado (arquivamento,
telefonia por IP, intranet, acesso à Internet,
conectividade VPN)
27

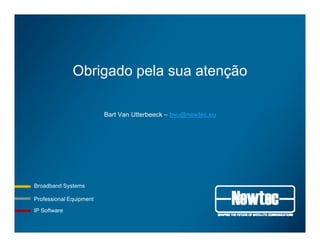

28. Obrigado pela sua atençãog p ç
Bart Van Utterbeeck – bvu@newtec.eu
