Apresentação DVB-S2X
O documento discute o novo padrão DVB-S2X em comparação com o DVB-S2, propondo melhorias como mais opções de MODCODs, maior granularidade, suporte a modulações elevadas e canal linear e não-linear, e rolloffs adicionais para maior eficiência espectral.
Mais conteúdo relacionado
Apresentação DVB-S2X
- 1. Shaping the Futureof Satellite CommunicationsNewtec proprietary – Unrestricted Bart Van Utterbeeck Agosto - 2014 DVB-S2X

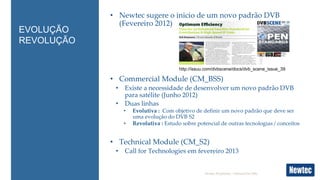

- 2. Newtec Proprietary –Internal Use Only • Newtec sugere o inicio de um novo padrão DVB (Fevereiro 2012) • Commercial Module (CM_BSS) • Existe a necessidade de desenvolver um novo padrão DVB para satélite (Junho 2012) • Duas linhas • Evolutiva : Com objetivo de definir um novo padrão que deve ser uma evolução do DVB S2 • Revolutiva : Estudo sobre potencial de outras tecnologias / conceitos • Technical Module (CM_S2) • Call for Technologies em fevereiro 2013 EVOLUÇÃO REVOLUÇÃO http://issuu.com/dvbscene/docs/dvb_scene_issue_39
- 3. Newtec Proprietary –Internal Use Only NOVO PADRÃO DVB-S2X • DVB Steering board aprova o novo padrão (27-02-2014) DVB-S2 eXtension • Norma ETSI EN 302307-2 Extensão a norma DVB-S2 ETSI EN 302307
- 4. DVB-S2X - DESEMPENHO DTHDSNG VSAT Mobile

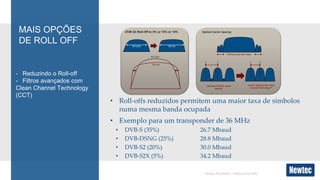

- 5. Newtec Proprietary –Internal Use Only • Roll-offs reduzidos permitem uma maior taxa de símbolos numa mesma banda ocupada • Exemplo para um transponder de 36 MHz • DVB-S (35%) 26.7 Mbaud • DVB-DSNG (25%) 28.8 Mbaud • DVB-S2 (20%) 30.0 Mbaud • DVB-S2X (5%) 34.2 Mbaud - Reduzindo o Roll-off - Filtros avançados com Clean Channel Technology (CCT) MAIS OPÇÕES DE ROLL OFF Optimal Carrier Spacing Filtering away side lobes Standard DVB-S2 carrier spacing Carrier Spacing with Clean Channel Technology™ DVB-S2 Roll-Off to 5% or 10% or 15% RO 20% RO 5% RO 20% RO 5%
- 6. DEMO 4K P604:2:2 10-BIT COM REDE HÍBRIDA SATÉLITE - FIBRA 16 APSK, FEC 4/5 Roll Off : 10% 100 Mbps, 36 Mhz

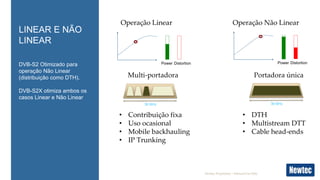

- 7. Newtec Proprietary –Internal Use Only DVB-S2 Otimizado para operação Não Linear (distribuição como DTH). DVB-S2X otimiza ambos os casos Linear e Não Linear LINEAR E NÃO LINEAR Power Distortion Power Distortion Operação Linear Operação Não Linear 36 MHz 36 MHz Multi-portadora Portadora única • Contribuição fixa • Uso ocasional • Mobile backhauling • IP Trunking • DTH • Multistream DTT • Cable head-ends

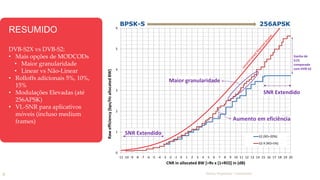

- 8. 8 Newtec Proprietary– Unrestricted RESUMIDO DVB-S2X vs DVB-S2: • Mais opções de MODCODs • Maior granularidade • Linear vs Não-Linear • Rolloffs adicionais 5%, 10%, 15% • Modulações Elevadas (até 256APSK) • VL-SNR para aplicativos móveis (incluso medium frames) 0 1 2 3 4 5 6 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Rawefficiency(bps/HzallocatedBW) CNR in allocated BW [=Rs x (1+RO)] in (dB) S2 (RO=20%) S2-X (RO=5%) Ganho de 51% comparado com DVB-S2 SNR Extendido Maior granularidade SNR Extendido Aumento em eficiência 256APSKBPSK-S
- 9. DVB-S2X - FUNCIONALIDADES DTHDSNG VSAT Mobile

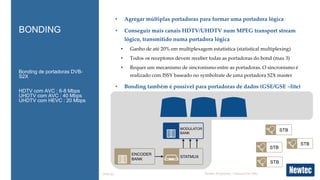

- 10. Newtec Proprietary –Internal Use Only • Agregar múltiplas portadoras para formar uma portadora lógica • Conseguir mais canais HDTV/UHDTV num MPEG transport stream lógico, transmitido numa portadora lógica • Ganho de até 20% em multiplexagem estatística (statistical multiplexing) • Todos os receptores devem receber todas as portadoras do bond (max 3) • Requer um mecanismo de sincronismo entre as portadoras. O sincronismo é realizado com ISSY baseado no symbolrate de uma portadora S2X master • Bonding também é possível para portadoras de dados (GSE/GSE –lite) Bonding de portadoras DVB- S2X HDTV com AVC : 6-8 Mbps UHDTV com AVC : 40 Mbps UHDTV com HEVC : 20 Mbps BONDING DVB-S2x STATMUX MODULATOR BANK ENCODER BANK STB STB STB STB

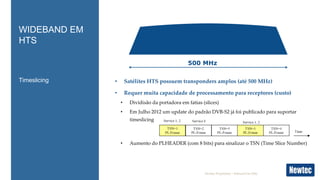

- 11. Newtec Proprietary –Internal Use Only Timeslicing WIDEBAND EM HTS 500 MHz • Satélites HTS possuem transponders amplos (até 500 MHz) • Requer muita capacidade de processamento para receptores (custo) • Dividisão da portadora em fatias (slices) • Em Julho 2012 um update do padrão DVB-S2 já foi publicado para suportar timeslicing • Aumento do PLHEADER (com 8 bits) para sinalizar o TSN (Time Slice Number)
- 12. Newtec Proprietary –Internal Use Only CONVERGÊNCIA BROADCAST – IP Um padrão aberto para Broadcast e Dados Mas será que é suficiente? DVB-S2X é melhor que NS3

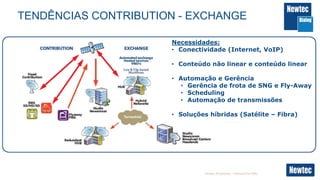

- 13. Newtec Proprietary –Internal Use Only TENDÊNCIAS CONTRIBUTION - EXCHANGE Necessidades: • Conectividade (Internet, VoIP) • Conteúdo não linear e conteúdo linear • Automação e Gerência • Gerência de frota de SNG e Fly-Away • Scheduling • Automação de transmissões • Soluções híbridas (Satélite – Fibra)
- 14. Newtec Proprietary –Internal Use Only COMO ATENDER ESTAS NECESSIDADES? • Plataformas Inteligentes para uso inteligente do espectro • Contéudo não linear Oportunidade para banda Ku/Ka • Transmissões dinâmicas (Mx-DMA) para garantir alta disponibilidade em condições de chuva • Escalabilidade desde algumas SNGs para multiplas frotas • Múltiplas opções de modems • Modems compactos para conectividade e/ou conteúdo Não Linear • Modems versáteis para multi-uso operando ‘em sistema’ e ‘stand alone’ Distribuição Contribuição Linear Não Linear Crítico Não Linear Não Crítico
- 15. Newtec Proprietary –Internal Use Only O FUTURO JÁ COMEÇOU
- 16.
- 17. Get in touch FOLLOWUS QUESTIONS/REMARKS
- 18.
- 19. Newtec Proprietary –Internal Use Only • Canal Linear As características do canal não variam em função da potência • Canal Não Linear As características do canal variam em função da potência • Unconstrained Shannon limit Limite teórico absoluto de Shannon • Modulation Constrained Shannon limit Limite teórico de Shannon por tipo de modulação ALGUMAS DEFINIÇÕES

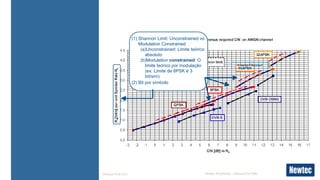

- 20. Newtec Proprietary –Internal Use OnlyWebinar NAB 2013 (1) Shannon Limit: Unconstrained vs Modulation Constrained (a)Unconstrained: Limite teórico absoluto (b)Modulation constrained: O limite teórico por modulação (ex: Limite de 8PSK é 3 bit/sim) (2) Bit por símbolo Linear Channel
- 21. Newtec Proprietary –Internal Use Only 21 Modulation Constrained na prática! MODCOD Es/No (dB) Bit/Simbolo 8PSK 5/6 9.7 2.42 8PSK 8/9 11.1 2.59 16APSK 2/3 9.6 2.57 16APSK 3/4 10.5 2.90 16APSK 4/5 11.5 3.07 5/6 8/9 2/3 3/4 Nesta região os MODCOD’s em 8PSK estão se aproximando da limitação (constraint) da própria modulação (3 bit/símbolo) e os MODCODs em 16APSK aproximam melhor o “unconstrained shannon limit”. Linear Channel Source: Figure H.2 , EN302307v010101p 4/5 9/10

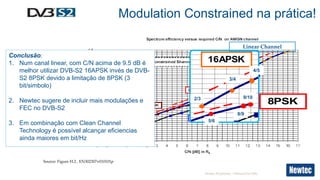

- 22. Newtec Proprietary –Internal Use Only 22 Modulation Constrained na prática! 5/6 8/9 2/3 3/4 Conclusão: 1. Num canal linear, com C/N acima de 9.5 dB é melhor utilizar DVB-S2 16APSK invés de DVB- S2 8PSK devido a limitação de 8PSK (3 bit/simbolo) 2. Newtec sugere de incluir mais modulações e FEC no DVB-S2 3. Em combinação com Clean Channel Technology é possível alcançar eficiencias ainda maiores em bit/Hz Linear Channel Source: Figure H.2 , EN302307v010101p 4/5 9/10
