Satélite e SCADA

2. 2
Agenda
• SCADA
• Satélite e SCADA
• Exemplos de SCADA
– Energia Renovável
– Distribuição de TV

3. SCADA: O que é?
• SCADA: Supervisory Control And Data Acquisition
(Sistema de Supervisão e Aquisição de Dados)
3
• Objetivos:
– Controlar e manter qualidade
– Obter maior desempenho
– Reduzir custos operacionais
– Segurança / Evitar acidentes
– Legislação - Regulatório

4. SCADA: Tendências
• Terminais IP
• Energia Renovável
• Novas redes possibilitando múltiplos serviços
– VOIP e acesso Internet
– Vigilância: Vídeo ou Imagens frizadas
4
Source: www.renewablesreviewed.com
Source: www.watchtechnologies.com

5. Exemplo de Múltiplos Serviços
5
Operação normal:
• Coleta de dados
• Supervisão do Sistema
Manutenção:
• VoIP
• Internet – E-mail

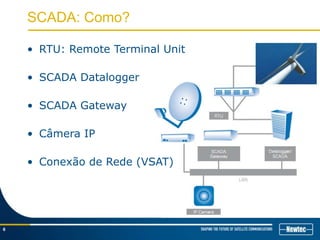

6. SCADA: Como?
6
• RTU: Remote Terminal Unit
• SCADA Datalogger
• SCADA Gateway
• Câmera IP
• Conexão de Rede (VSAT)

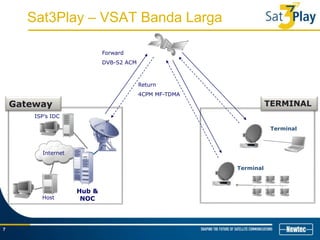

7. 7
Gateway
Sat3Play – VSAT Banda Larga
Hub &
NOCHost
Internet
ISP’s IDC
Terminal
Terminal
Forward
DVB-S2 ACM
Return
4CPM MF-TDMA
TERMINAL

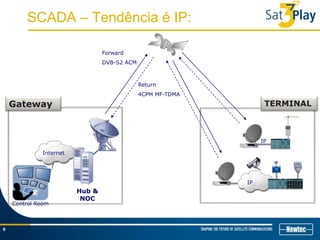

8. 8
Gateway
SCADA – Tendência é IP:
Hub &
NOC
Internet
Forward
DVB-S2 ACM
Return
4CPM MF-TDMA
TERMINAL
Control Room
IP
IP

9. Carrier
Blade
Plataforma Multiserviços
Gateway
Provedor de Serviço 1 B2C Internet Access
Provedor de Serviço 2
SCADA Network
Provedor de Serviço 3
B2B Network
Região 1
Região 2
(1)Cada “Provedor de Serviço” pode
controlar sua própria população de
terminais e a ocupação de banda
(2)Os “Provedores de Serviço” têm acesso à
parte do NMS que controla os terminais

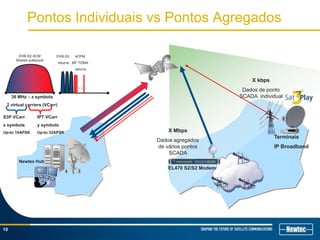

10. Pontos Individuais vs Pontos Agregados
10
36 MHz – z symbols
2 virtual carriers (VCarr)
…
Newtec Hub
DVB-S2 ACM
Shared outbound
DVB-S2
returns
4CPM
MF-TDMA
returns
S3P VCarr
x symbols
Up-to 16APSK
IPT VCarr
y symbols
Up-to 32APSK
Terminais
IP Broadband
EL470 S2/S2 Modem
X Mbps
Dados agregados
de vários pontos
SCADA
X kbps
Dados de ponto
SCADA individual

11. SCADA para Energia Renovável
12

12. 13
Source: www.renewablesreviewed.com
Smartgrid power management
Renewable energy

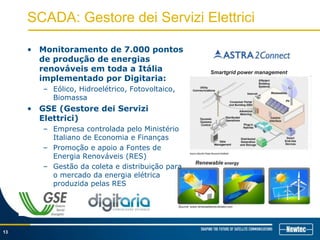

SCADA: Gestore dei Servizi Elettrici
• Monitoramento de 7.000 pontos
de produção de energias
renováveis em toda a Itália
implementado por Digitaria:
– Eólico, Hidroelétrico, Fotovoltaico,
Biomassa
• GSE (Gestore dei Servizi
Elettrici)
– Empresa controlada pelo Ministério
Italiano de Economia e Finanças
– Promoção e apoio a Fontes de
Energia Renováveis (RES)
– Gestão da coleta e distribuição para
o mercado da energia elétrica
produzida pelas RES

13. Mandato GSE
• Gestão da coleta e distribuição para o
mercado da energia elétrica produzida pelas
usinas de fonte renovável e reguladas pela
CIP6 (Comitato Interministriale Prezzi – Interministrial Committee on Prices)
GSE implementou procedimentos para previsão de
emissão/produção de energia elétrica através de
fontes renováveis
Dados obtidos pela SCADA são integrados no
sistema de previsão
14

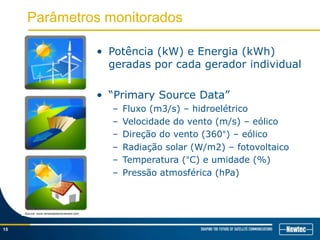

14. Parâmetros monitorados
15
Source: www.renewablesreviewed.com
• Potência (kW) e Energia (kWh)
geradas por cada gerador individual
• “Primary Source Data”
– Fluxo (m3/s) – hidroelétrico
– Velocidade do vento (m/s) – eólico
– Direção do vento (360°) – eólico
– Radiação solar (W/m2) – fotovoltaico
– Temperatura (°C) e umidade (%)
– Pressão atmosférica (hPa)

15. 16

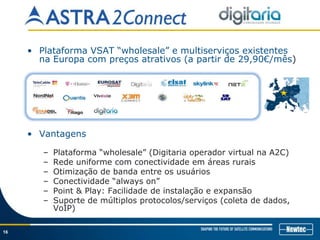

• Plataforma VSAT “wholesale” e multiserviços existentes
na Europa com preços atrativos (a partir de 29,90€/mês)
• Vantagens
– Plataforma “wholesale” (Digitaria operador virtual na A2C)
– Rede uniforme com conectividade em áreas rurais
– Otimização de banda entre os usuários
– Conectividade “always on”
– Point & Play: Facilidade de instalação e expansão
– Suporte de múltiplos protocolos/serviços (coleta de dados,
VoIP)

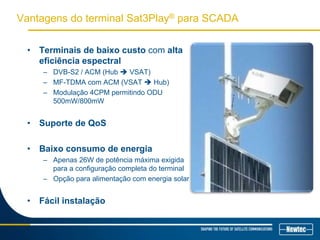

16. Vantagens do terminal Sat3Play® para SCADA
• Terminais de baixo custo com alta
eficiência espectral
– DVB-S2 / ACM (Hub  VSAT)
– MF-TDMA com ACM (VSAT  Hub)
– Modulação 4CPM permitindo ODU
500mW/800mW
• Suporte de QoS
• Baixo consumo de energia
– Apenas 26W de potência máxima exigida
para a configuração completa do terminal
– Opção para alimentação com energia solar
• Fácil instalação

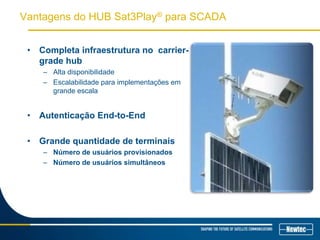

17. Vantagens do HUB Sat3Play® para SCADA
• Completa infraestrutura no carrier-
grade hub
– Alta disponibilidade
– Escalabilidade para implementações em
grande escala
• Autenticação End-to-End
• Grande quantidade de terminais
– Número de usuários provisionados
– Número de usuários simultâneos

18. 19

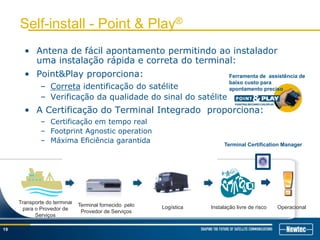

• Antena de fácil apontamento permitindo ao instalador
uma instalação rápida e correta do terminal:
• Point&Play proporciona:
– Correta identificação do satélite
– Verificação da qualidade do sinal do satélite
• A Certificação do Terminal Integrado proporciona:
– Certificação em tempo real
– Footprint Agnostic operation
– Máxima Eficiência garantida
Self-install - Point & Play®
Ferramenta de assistência de
baixo custo para
apontamento preciso
Transporte do terminal
para o Provedor de
Serviços
Terminal fornecido pelo
Provedor de Serviços
Logística Instalação livre de risco Operacional
Terminal Certification Manager

19. SCADA para Distribuição TV/Rádio
20

20. Ministry Of Culture & Information (MOCI)
• Responsável pela distribuição de Televisão e
Radio no Reino da Arábia Saudita
• Objetivo: Redução do custo operacional
– Intervenção remota em 82 torres de TV e 30 torres
de rádio espalhadas pelo Reino
– Aumento da eficiência durante uma intervenção:
• Coordenar com NOC através de chamadas VoIP
• Acesso a e-mail para técnico em campo
– Manutenção preventiva (detectar potenciais
problemas a tempo)
21

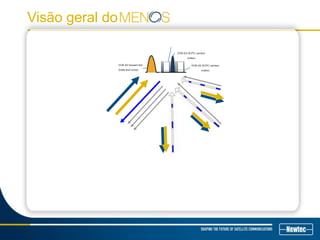

21. DVB-S2 forward link
(Data and voice)
DVB-S2 SCPC carriers
(video)
DVB-S2 SCPC carriers
(video)
Visão geral do

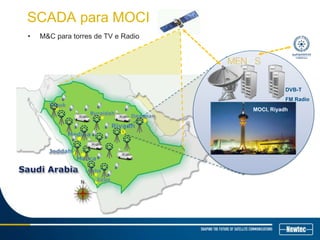

22. MOCI, Riyadh
SCADA para MOCI
DVB-T
FM Radio
• M&C para torres de TV e Radio

23. 24
Obrigado
Bart Van Utterbeeck
Tel: +55.11.2092.6220
Cel: +55.11.8285.178
bvu@newtec.eu
